Nếu doanh nghiệp của bạn cần cảm biến vị trí tuyến tính chính xác, bền bỉ, dễ tích hợp, thì Balluff BTL2TU1 (BTL7-E170-M1500-B-SA381-S32), BTL0YE4 và BTL0703 là lựa chọn tối ưu. Với độ chính xác cao, khả năng chống chịu môi trường khắc nghiệt và tuổi thọ dài, đây là giải pháp đáng tin cậy cho mọi hệ thống tự động hoá công nghiệp.

1. Thông số Cảm biến vị trí
Dưới đây là thông số kỹ thuật chi tiết của ba cảm biến vị trí Balluff BTL – tất cả đều thuộc dòng cảm biến từ tính (Magnetostrictive sensor) dạng thanh, chuyên dùng trong xi lanh thủy lực công nghiệp.

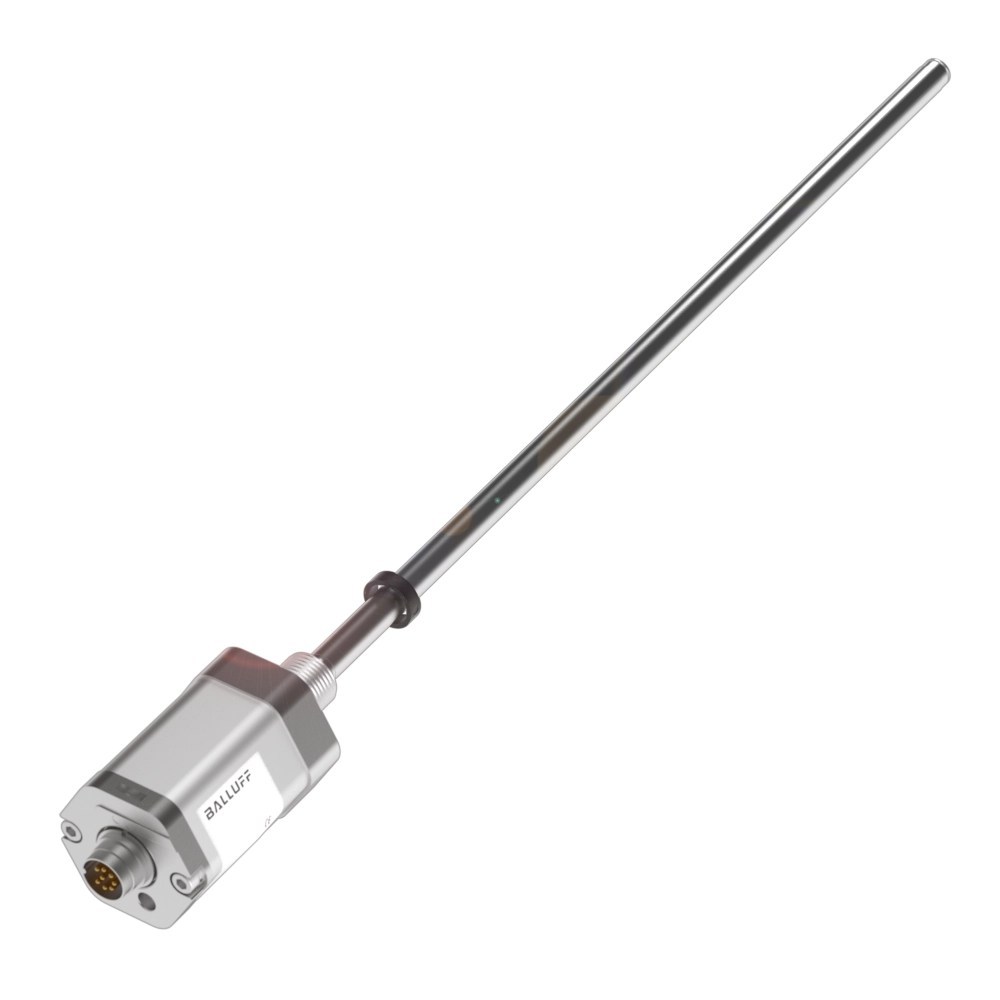

1.1. Balluff BTL2TU1 (BTL7-E170-M1500-B-SA381-S32)
- Dải đo: 1500 mm
- Ngõ ra: Analog (dòng 20…4 mA hoặc điện áp)
- Độ lặp lại: ±10 µm
- Sai số tuyến tính:
- 50…500 mm: ±50 µm
- 501…5500 mm: ±0.01% FS
- 5500 mm: ±0.02% FS
- Điện áp hoạt động: 10…30 VDC
- Nhiệt độ môi trường: -40…85 °C
- Vật liệu housing: Nhôm anodized
- Chuẩn bảo vệ: IP67/IP68 tùy phiên bản kết nối

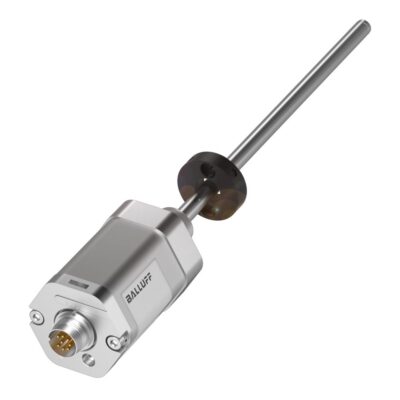

1.2. Balluff BTL0YE4 (BTL7-E170-M0035-B-KA05)

- Dải đo: 35 mm (ngắn, độ chính xác cao)
- Ngõ ra: Analog, dòng 20…4 mA
- Điện áp hoạt động: 24 VDC
- Độ lặp lại: ±10 µm
- Sai số tuyến tính: ±50 µm (trong dải đo ngắn)
- Kết nối: Axial cable, dài 5 m
- Lắp đặt: ren M18 × 1.5, dạng rod-style
- Chuẩn bảo vệ: IP68 (chống bụi nước hoàn toàn)
- Nhiệt độ môi trường: -40…85 °C

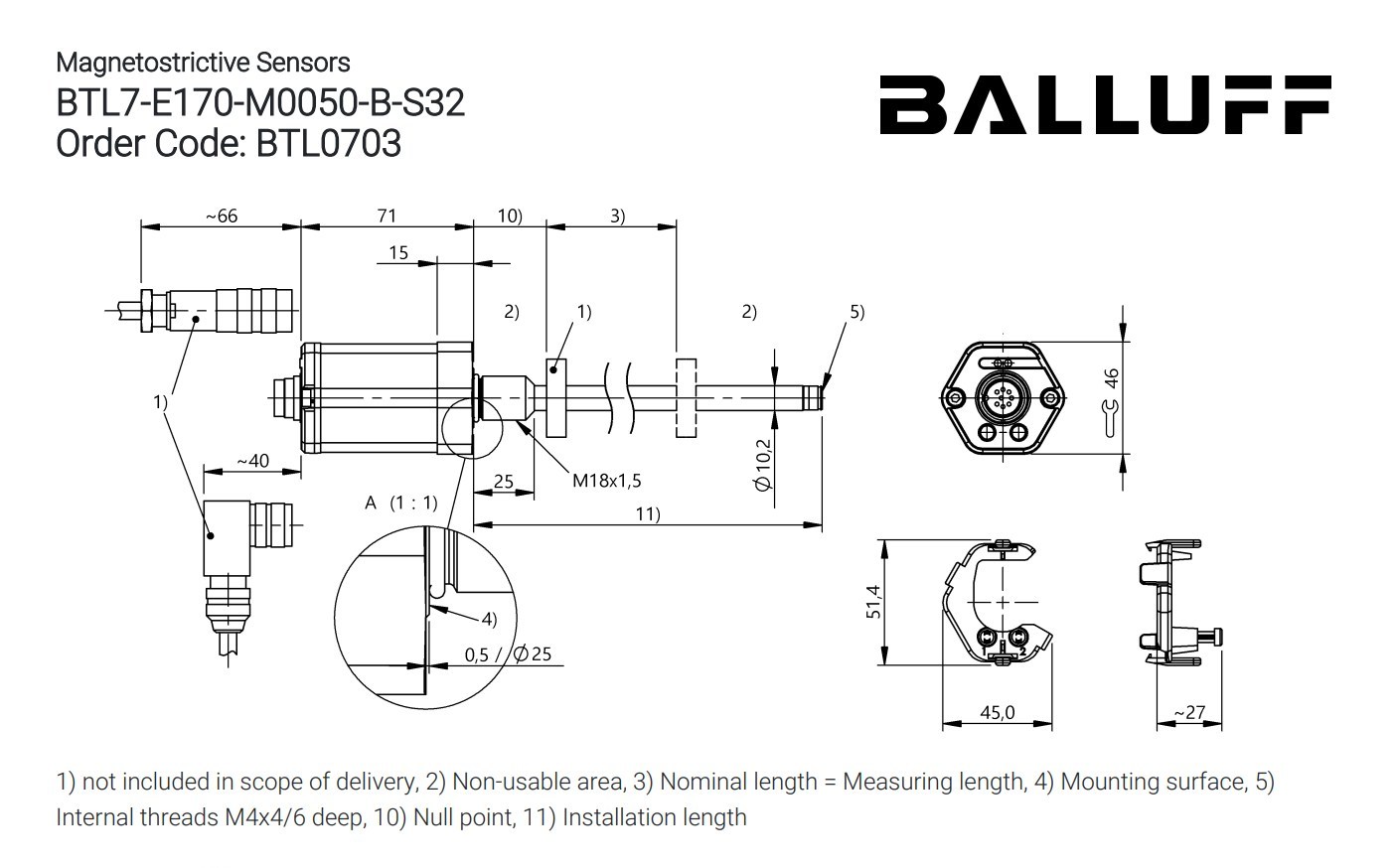

1.3. Balluff BTL0703 (BTL7-E170-M0050-B-S32)
- Dải đo: 50 mm
- Ngõ ra: Analog, dòng 20…4 mA
- Độ lặp lại: ±5 µm
- Sai số tuyến tính: ±50 µm
- Tần số lấy mẫu: tối đa 4000 Hz
- Điện áp hoạt động: 20…28 VDC
- Nhiệt độ môi trường: -40…85 °C
- Kết nối: Connector M16 × 0.75, 8-pin
- Housing: Nhôm anodized, ren M18 × 1.5
- Chuẩn bảo vệ: IP67
2. Ứng dụng thực tế BTL2TU1, BTL0YE4 và BTL0703

Ứng dụng thực tế của cảm biến vị trí Balluff trong công nghiệp
2.1. Cảm biến BTL7-E170-M1500-B-SA381-S32
- Ứng dụng chính: đo hành trình dài trong xi lanh thủy lực và khí nén.
- Ngành công nghiệp:
- Máy ép nhựa, máy ép thủy lực cỡ lớn.
- Ngành thép, xi măng: giám sát chuyển động của piston trong môi trường khắc nghiệt.
- Hệ thống nâng hạ, cầu trục, máy móc xây dựng.
- Lợi ích: đảm bảo độ chính xác cao trên hành trình dài, giảm sai số tích lũy, tăng độ tin cậy cho dây chuyền sản xuất.
2.2. Balluff BTL0YE4 (BTL7-E170-M0035-B-KA05)
- Ứng dụng chính: đo hành trình ngắn, yêu cầu độ bền cao.
- Ngành công nghiệp:
- Máy móc chính xác, thiết bị đo lường trong phòng thí nghiệm.
- Xi lanh thủy lực nhỏ trong robot công nghiệp.
- Hệ thống tự động hóa cần giám sát vị trí tuyến tính ngắn nhưng liên tục.
- Lợi ích: thiết kế nhỏ gọn, chuẩn bảo vệ IP68 giúp hoạt động ổn định trong môi trường bụi, nước hoặc rung động mạnh.
2.3. Balluff BTL0703 (BTL7-E170-M0050-B-S32)
- Ứng dụng chính: đo hành trình ngắn với tốc độ cao và độ chính xác cực cao.
- Ngành công nghiệp:
- Máy CNC, máy công cụ yêu cầu kiểm soát chuyển động chính xác.
- Ngành sản xuất linh kiện điện tử, bán dẫn.
- Hệ thống thủy lực tốc độ cao trong dây chuyền tự động hóa.
- Lợi ích: độ lặp lại ±5 µm, tần số lấy mẫu cao (4000 Hz) giúp giám sát chuyển động nhanh và chính xác, phù hợp cho các ứng dụng cần phản hồi tức thì.
3. Điểm mạnh của dòng BTL
- Độ chính xác cao: sai số chỉ ±5 µm (BTL0703) và ±0.01% FS (BTL2TU1).
- Độ bền vượt trội: chịu nhiệt -40…85 °C, chống bụi nước chuẩn IP67/IP68.
- Không tiếp xúc cơ học: giảm hao mòn, tăng tuổi thọ.
- Tương thích đa dạng: nhiều chuẩn kết nối (M18, M16, cáp axial).
- Độ lặp lại ổn định: ±10 µm, phù hợp cho các ứng dụng yêu cầu kiểm soát chính xác.
5. Thông tin mua hàng.
Bạn có thể liên hệ trực tiếp với Công ty TNHH CTI Supply – đại lý Balluff tại Việt Nam để được tư vấn và hỗ trợ kỹ thuật.
Các bạn có thể tham khảo thêm sản phẩm bằng cách nhấp vào : Balluff Việt Nam
Hãy liên hệ CTI SUPPLY – nhà phân phối Balluff tại Việt Nam để được tư vấn và gửi báo giá nhanh nhất. Đội ngũ CTI SUPPLY rất hân hạnh được hỗ trợ quý khách hàng! Hotline: 0906.494.486 ; Email: [email protected]
Hoặc chat qua Zalo: https://zalo.me/0906.494.486
