Trong các hệ thống tự động hóa công nghiệp, việc giám sát hành trình và vị trí đòi hỏi độ chính xác cao cùng khả năng vận hành ổn định. Bài viết này sẽ tập trung phân tích chi tiết về đặc tính kỹ thuật, thông số và ứng dụng thực tế của ba dòng cảm biến vị trí từ Balluff: BTL439M (BTL7-S511-M0400-B-S115), BTL2MUH (BTL7-S505B-M0400-P-S32) và BTL7-S561B-M0150-P-KAJ.
Đây là những thiết bị sử dụng giao diện SSI (Synchronous Serial Interface), được thiết kế để đáp ứng các yêu cầu đo lường khắt khe trong môi trường sản xuất. Hiện nay, CTI Supply là đơn vị phân phối và hỗ trợ kỹ thuật chính thức cho các dòng sản phẩm này tại thị trường Việt Nam.

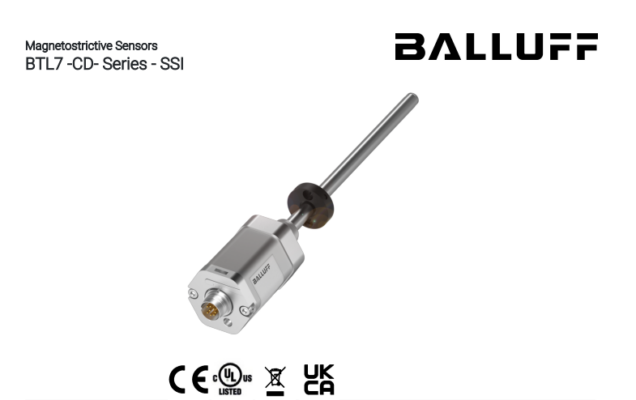

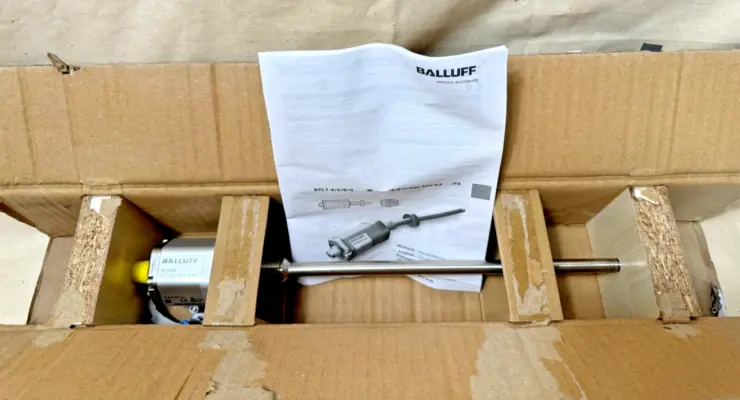

1. Cảm biến Balluff BTL439M (BTL7-S511-M0400-B-S115).
Dòng BTL439M, cụ thể là mã kỹ thuật BTL7-S511-M0400-B-S115, là thiết bị đo lường dạng thanh (Rod style) được thiết kế đặc biệt để tích hợp bên trong các xilanh thủy lực áp suất cao.
Thông số kỹ thuật nổi bật:
-
Nguyên lý đo: Công nghệ từ giảo (Magnetostrictive) không tiếp xúc.
-
Giao diện (Interface): SSI (Synchronous Serial Interface). Đây là chuẩn truyền thông kỹ thuật số giúp dữ liệu vị trí được gửi về bộ điều khiển (PLC) một cách nhanh chóng, đồng bộ và không bị nhiễu bởi các yếu tố ngoại vi.
-
Hành trình đo (Stroke length): 400 mm.
-
Độ phân giải: Có khả năng đạt đến 1 μm (tùy thuộc vào cấu hình hệ thống).
-
Cấu trúc thân: Dạng thanh trụ, vật liệu thép không gỉ 1.4571.
-
Áp suất vận hành: Chịu được áp suất tĩnh lên đến 600 bar, cực kỳ bền bỉ trong môi trường thủy lực nặng.
-
Kết nối: Đầu nối S115 (M12, 8 chân).
Điểm mạnh kỹ thuật:
Điểm mạnh nhất của BTL439M chính là khả năng hoạt động liên tục trong môi trường khắc nghiệt mà không bị mài mòn cơ học. Với chuẩn SSI, thiết bị đảm bảo tính thời gian thực (real-time) cho các hệ thống điều khiển vị trí vòng kín (closed-loop control), giúp xilanh dừng hoặc di chuyển đến các vị trí mong muốn với sai số cực thấp.

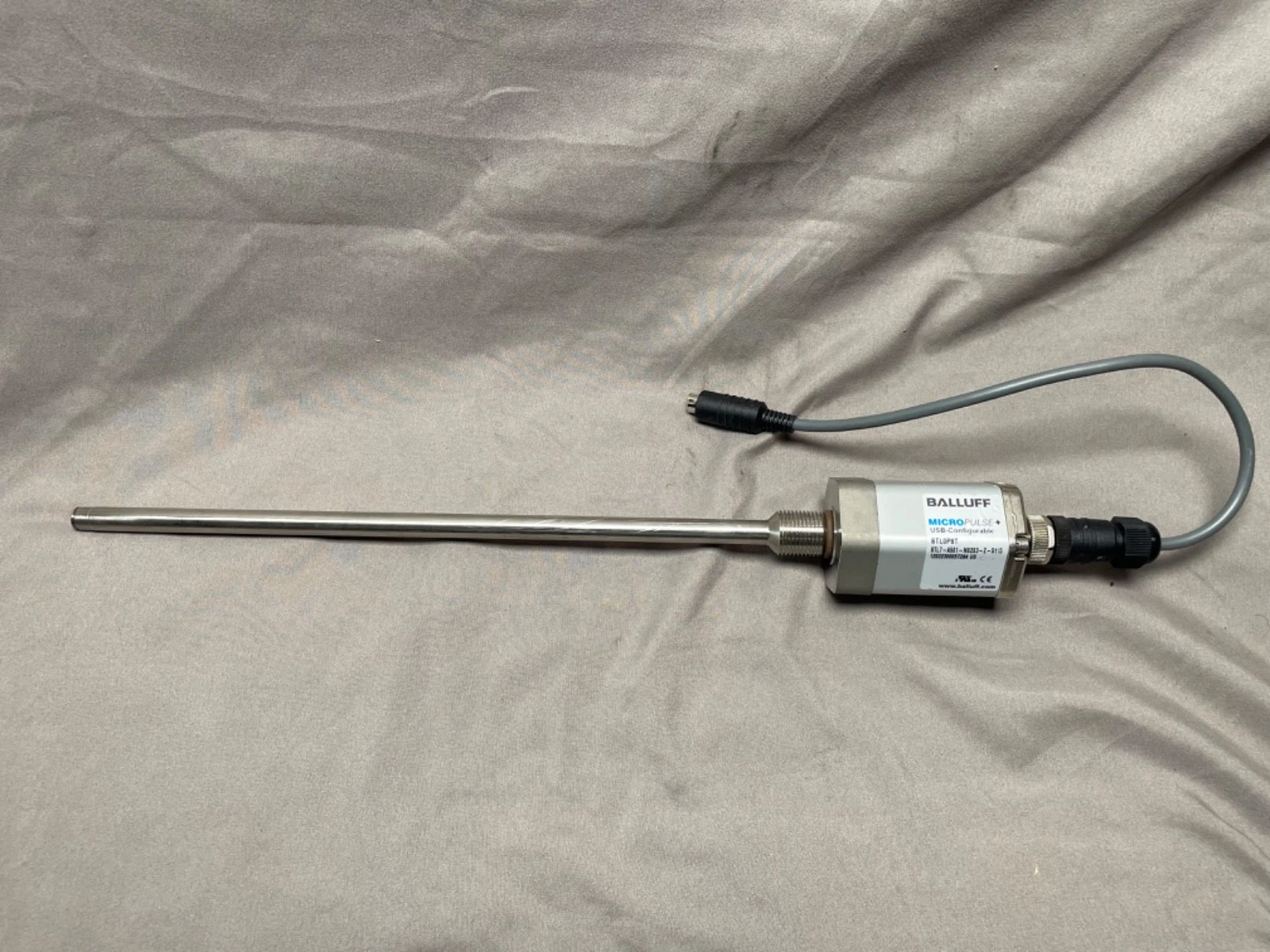

2. Cảm biến vị trí Balluff BTL2MUH (BTL7-S505B-M0400-P-S32).

Mã hiệu BTL2MUH hay BTL7-S505B-M0400-P-S32 đại diện cho dòng cảm biến dạng Profile (P-style). Khác với dòng thanh gắn trong xilanh, dòng Profile thường được lắp đặt bên ngoài máy nhờ các gá kẹp, cho phép đo lường hành trình của các bộ phận máy móc di động một cách linh hoạt.
Đặc tính kỹ thuật chi tiết:
-
Kiểu dáng: Dạng thanh nhôm định hình (Profile), lắp đặt bề mặt.
-
Tín hiệu đầu ra: SSI kỹ thuật số, định dạng mã Gray hoặc Binary.
-
Hành trình đo: 400 mm.
-
Tốc độ lấy mẫu: Lên đến 4 kHz (tùy độ dài), cho phép phản ứng tức thì với các chuyển động tốc độ cao.
-
Nguồn cấp: 10 … 30 V DC.
-
Cấp bảo vệ: IP67, chống bụi và chống nước xâm nhập hiệu quả.
-
Kiểu kết nối: Đầu nối S32 (M16, 8 chân), đảm bảo sự chắc chắn và chống rung động.
Ưu điểm ứng dụng:
BTL2MUH là lựa chọn lý tưởng cho các máy công cụ, máy chế biến gỗ, hoặc các hệ thống băng tải tự động. Thiết kế Profile giúp việc bảo trì trở nên đơn giản vì không cần tháo rời hệ thống thủy lực phức tạp. Ngoài ra, vật liệu nhôm anode hóa giúp cảm biến nhẹ nhưng vẫn đảm bảo độ cứng cáp và khả năng tản nhiệt tốt.
3. Cảm biến vị trí Balluff BTL7-S561B-M0150-P-KAJ.
Sản phẩm BTL7-S561B-M0150-P-KAJ là giải pháp tối ưu cho các ứng dụng có hành trình ngắn nhưng đòi hỏi độ bền kết nối cực cao nhờ thiết kế cáp đúc sẵn.
Bảng thông số kỹ thuật:
| Thông số | Chi tiết |
| Mã sản phẩm | BTL7-S561B-M0150-P-KAJ |
| Hành trình đo | 150 mm |
| Giao tiếp | SSI (Synchronous Serial Interface) |
| Kiểu lắp đặt | Dạng Profile (Lắp ngoài) |
| Kết nối điện | Cáp đúc sẵn (KAJ – Cable exit) |
| Độ chính xác hệ thống | ±30 μm |
| Nhiệt độ vận hành | -40℃ đến +85℃ |
| Vật liệu thân | Nhôm (Anodized) |
Tại sao nên chọn mã KAJ:
Ký hiệu “KAJ” ám chỉ kết nối bằng cáp tích hợp thay vì đầu nối plug-in. Điều này đặc biệt quan trọng trong các môi trường có độ ẩm cao, bụi mịn hoặc hóa chất xâm nhập, nơi mà các khớp nối plug-in có thể bị oxy hóa theo thời gian. Cáp đúc sẵn giúp làm kín hoàn toàn điểm tiếp xúc điện, nâng cao tuổi thọ thiết bị trong các điều kiện vận hành khắc nghiệt nhất.
4. Điểm mạnh chung của dòng cảm biến Balluff Micropulse SSI.

Cả ba mã sản phẩm BTL439M, BTL2MUH và BTL7-S561B-M0150-P-KAJ đều thừa hưởng những tinh hoa công nghệ từ Balluff:
-
Độ tin cậy tuyệt đối: Nguyên lý magnetostrictive không dựa trên sự tiếp xúc vật lý, loại bỏ hoàn toàn hiện tượng ma sát và hư hỏng do cơ học.
-
Khả năng chống nhiễu vượt trội: Giao tiếp SSI kỹ thuật số có khả năng tự kiểm soát lỗi và truyền dẫn tín hiệu ổn định ngay cả khi dây dẫn dài hoặc đi qua khu vực có từ trường mạnh từ biến tần, động cơ.
-
Tích hợp dễ dàng: Các thông số về hành trình và tín hiệu SSI của Balluff tuân thủ các tiêu chuẩn công nghiệp quốc tế, tương thích hoàn hảo với các PLC của Siemens, Rockwell Automation, Mitsubishi hay Omron.
-
Chịu được điều kiện cực đoan: Chống sốc, chống rung đạt tiêu chuẩn quân sự, cho phép hoạt động trong các nhà máy thép, cơ khí hạng nặng hoặc các thiết bị ngoài trời.
5. Ứng dụng thực tế trong công nghiệp.
-
Ngành đúc nhựa và khuôn mẫu: Giám sát vị trí đóng/mở khuôn và hành trình đẩy sản phẩm với độ chính xác milimet.
-
Ngành thép và luyện kim: Kiểm soát khoảng cách trục cán trong các môi trường nhiệt độ cao và bụi bẩn công nghiệp.
-
Năng lượng tái tạo: Điều chỉnh góc nghiêng (pitch) của cánh quạt tua-bin gió hoặc vị trí các tấm pin mặt trời.
-
Thiết bị y tế: Sử dụng trong các hệ thống giường bệnh thông minh hoặc thiết bị chẩn đoán hình ảnh yêu cầu di chuyển cực kỳ êm ái và chính xác.
6. Thông tin liên hệ.
Các bạn có thể tìm hiểu thêm thông tin về đại lý Balluff
Hãy liên hệ CTI SUPPLY – để được hỗ trợ kỹ thuật và tư vấn nhanh nhất. Đội ngũ CTI SUPPLY rất hân hạnh được hỗ trợ quý khách hàng! Hotline: 0906.494.486 ; Email: [email protected]
Hoặc chat qua Zalo: https://zalo.me/0906.494.486
