Trong các hệ thống điều khiển công nghiệp, việc xác định vị trí hành trình yêu cầu sự ổn định cao và sai số cực thấp. Dòng cảm biến từ giảo Micropulse BTL7 của Balluff là thiết bị tiêu chuẩn đáp ứng các yêu cầu này nhờ nguyên lý đo không tiếp xúc, giúp loại bỏ mài mòn cơ học.
Bài viết này cung cấp thông tin kỹ thuật chi tiết về ba mã sản phẩm chuyên dụng: BTL1RKE (BTL7-S511-M0025-B-S32) cho hành trình ngắn, BTL2C1A (BTL7-S512-M0500-B-KA05) cho các ứng dụng tầm trung và BTL3H19 (BTL7-S512-M1550-B-KA05) dành cho hệ thống hành trình dài. Tại Việt Nam, CTI Supply là đại lý trực tiếp phối phối các dòng cảm biến này, hỗ trợ doanh nghiệp từ khâu tư vấn giải pháp, lựa chọn mã thiết bị đến tối ưu chi phí vận hành.
1. Tổng Quan Về Công Nghệ Cảm Biến Vị Trí Balluff BTL7.
Các mã sản phẩm BTL1RKE, BTL2C1A và BTL3H19 đều thuộc thế hệ cảm biến Micropulse BTL7 của Balluff. Dòng sản phẩm này ứng dụng công nghệ từ giảo (Magnetostrictive), cung cấp tín hiệu đo lường tuyệt đối và không tiếp xúc.
Nhờ nguyên lý hoạt động không tiếp xúc cơ học giữa nam châm định vị (position marker) và thanh cảm biến, thiết bị hoàn toàn không bị mài mòn theo thời gian. Điều này mang lại tuổi thọ cao, giảm thiểu tối đa chi phí bảo trì và thời gian chết (downtime) của máy móc. Hơn nữa, chuẩn giao tiếp SSI (Synchronous Serial Interface) được tích hợp giúp truyền tải dữ liệu vị trí với tốc độ cực cao, độ nhiễu thấp, cực kỳ phù hợp cho các vòng lặp điều khiển khép kín (closed-loop control) đòi hỏi sự khắt khe về thời gian thực.
2. Phân Tích Kỹ Thuật và Thông Số Chi Tiết.
Dưới đây là sự phân tích chuyên sâu về đặc tính kỹ thuật của từng mã sản phẩm để giúp các kỹ sư và nhà quản lý nhà máy có cái nhìn tổng quan nhất khi lựa chọn thiết bị.

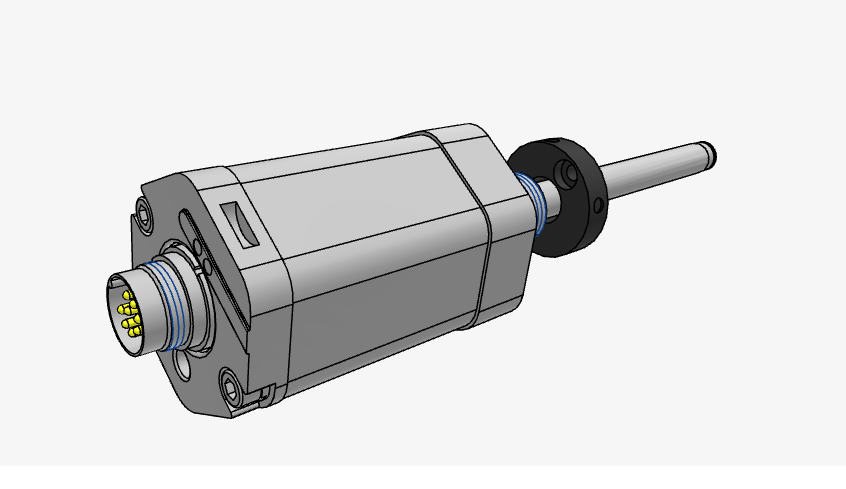

2.1. Cảm Biến Balluff BTL1RKE (BTL7-S511-M0025-B-S32).
Mã BTL1RKE (hay BTL7-S511-M0025-B-S32) là một trong những giải pháp chuyên biệt dành cho các không gian cực kỳ hạn hẹp, yêu cầu hành trình đo ngắn nhưng độ chính xác phải ở mức vi mô.
-
Hành trình đo (Measuring length): 25 mm. Kích thước cực kỳ nhỏ gọn này lý tưởng cho các cụm van tỷ lệ, xi lanh hành trình ngắn hoặc các cơ cấu vi chỉnh.
-
Giao diện đầu ra: SSI (Synchronous Serial Interface), cấu hình chuẩn dữ liệu định dạng 24-bit hoặc 25-bit tùy tinh chỉnh, đảm bảo tín hiệu truyền đi không bị suy hao.
-
Thiết kế phần cứng (Housing): Dạng thanh (Rod style – ký hiệu “B”), đường kính thanh tiêu chuẩn 10.2 mm, vật liệu thép không gỉ cao cấp chống ăn mòn.
-
Kết nối điện (Connection): Sử dụng chuẩn đầu cắm M16, 8-pin (ký hiệu S32), giúp kết nối nhanh chóng, chắc chắn và dễ dàng thay thế khi cần thiết.
-
Áp suất chịu đựng: Có khả năng chịu áp suất hoạt động liên tục lên tới 600 bar khi được lắp đặt chìm bên trong các xi lanh thủy lực.
-
Độ phân giải (Resolution): Lên đến 1 µm, cung cấp khả năng nhận diện vị trí xuất sắc.

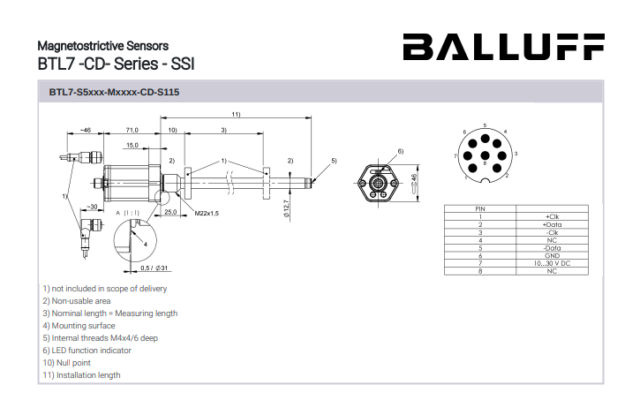

2.2. Cảm Biến Balluff BTL2C1A (BTL7-S512-M0500-B-KA05).
Nằm ở phân khúc hành trình đo trung bình, BTL2C1A (mã đầy đủ: BTL7-S512-M0500-B-KA05) là lựa chọn phổ biến nhất cho các hệ thống máy móc sản xuất công nghiệp tiêu chuẩn.
-
Hành trình đo (Measuring length): 500 mm. Phù hợp để giám sát vị trí trục ép, bàn trượt máy CNC hoặc xi lanh nâng hạ cơ bản.
-
Giao diện đầu ra: Tương tự như S511, mã S512 sử dụng chuẩn SSI nhưng được cấu hình tối ưu hóa cho tốc độ cập nhật (update rate) ổn định trên chiều dài nửa mét, thường sử dụng mã hóa Gray Code để tránh sai số tín hiệu khi chuyển đổi trạng thái.
-
Kiểu kết nối (Connection): Đặc biệt sử dụng cáp đúc sẵn (ký hiệu KA05), chiều dài cáp 5 mét, vỏ cáp bằng PUR (Polyurethane). Lợi thế của cáp đúc là khả năng chống chịu dung môi, dầu mỡ công nghiệp cực tốt và nâng cao cấp bảo vệ IP của thiết bị.
-
Cấp bảo vệ (IP Rating): IP68, hoàn toàn chống bụi và có thể ngâm liên tục trong nước ở điều kiện quy định.
-
Độ tuyến tính (Linearity deviation): Mức sai số tuyến tính cực thấp, thường duy trì ở mức $\pm 30$ µm, đảm bảo độ chuẩn xác trên toàn bộ hành trình 500 mm.
2.3. Cảm Biến Balluff BTL3H19 (BTL7-S512-M1550-B-KA05).
Đối với các ứng dụng công nghiệp nặng, kết cấu siêu trường siêu trọng, mã BTL3H19 (mã kỹ thuật tương ứng: BTL7-S512-M1550-B-KA05) là thiết bị không thể thiếu.
-
Hành trình đo (Measuring length): 1550 mm (1.55 mét). Với chiều dài này, cảm biến đòi hỏi công nghệ bù trừ nhiễu và độ cứng vững vật lý cực cao.
-
Cấu trúc thanh Rod: Thanh dẫn hướng làm từ hợp kim thép không gỉ cường độ cao, chống võng và chống biến dạng cơ học khi hoạt động trong môi trường rung lắc.
-
Khả năng chịu sốc và rung: Đạt tiêu chuẩn EN 60068-2-27 (Sốc: 150 g/6 ms) và EN 60068-2-6 (Rung: 20 g, 10…2000 Hz).
-
Kết nối: Tương tự mã BTL2C1A, thiết bị sử dụng cáp đúc PUR dài 5 mét (KA05), lý tưởng cho việc đi dây trong các hệ thống xích cáp (cable drag chains) hoặc môi trường ngoài trời.
-
Tốc độ cập nhật tín hiệu: Tần số lấy mẫu cao (lên đến 4 kHz tùy thuộc vào bộ điều khiển), cho phép các máy ép nhựa siêu lớn hoặc cửa xả đập thủy điện phản ứng gần như ngay lập tức với sự thay đổi vị trí.
3. Điểm Mạnh.
Sự kết hợp giữa mã BTL1RKE, BTL7-S511-M0025-B-S32, BTL2C1A và BTL3H19 mang lại những lợi ích cốt lõi sau cho hệ thống tự động hóa:
-
Đo Lường Tuyệt Đối (Absolute Measurement): Khác với cảm biến tương đối (incremental), các cảm biến từ giảo của Balluff lưu giữ vị trí thực tế ngay cả khi mất điện. Khi hệ thống khởi động lại, máy móc không cần thực hiện chu trình dò gốc (Homing/Zeroing), giúp tiết kiệm thời gian khởi động đáng kể.
-
Độ Bền Vô Đối Trong Môi Trường Khắc Nghiệt: Với vỏ bọc bằng thép không gỉ (Inox 1.4571), chịu áp suất lên tới 600 bar, các cảm biến này miễn nhiễm với bụi bẩn, hóa chất, dầu thủy lực và sự thay đổi nhiệt độ đột ngột (-40 °C đến +85 °C).
-
Bảo Trì Không Điểm (Zero Maintenance): Không có ma sát cơ học đồng nghĩa với việc không có chi tiết hao mòn, không cần bôi trơn định kỳ.
-
Chống Nhiễu Điện Từ (EMC): Vỏ cảm biến đóng vai trò như một lồng Faraday, kết hợp với công nghệ xử lý tín hiệu số SSI giúp loại bỏ hoàn toàn nhiễu từ trường phát sinh từ các động cơ công suất lớn hay biến tần xung quanh.
4. Ứng Dụng Trong Công Nghiệp.
Nhờ sự đa dạng về hành trình đo (từ 25mm của BTL1RKE đến 1550mm của BTL3H19), cảm biến Balluff đáp ứng hoàn hảo cho nhiều lĩnh vực:
-
Chế tạo xi lanh thủy lực/khí nén: Tích hợp trực tiếp vào lõi xi lanh để điều khiển lực ép và vị trí piston.
-
Công nghiệp Nhựa và Cao su: Kiểm soát chính xác hành trình của khuôn ép nhựa (Injection molding machines), khuôn thổi, đảm bảo dung sai sản phẩm ở mức cực tiểu.
-
Ngành Thép và Kim loại nặng: Đo độ hở của các trục cán thép, điều khiển vị trí lò nung, nơi nhiệt độ và độ rung lắc cực kỳ khắc nghiệt.
-
Năng lượng tái tạo: Giám sát độ nghiêng cánh quạt tuabin gió hoặc góc đón nắng của các mảng pin mặt trời.
-
Máy móc chế biến gỗ và cắt gọt kim loại (CNC): Xác định tọa độ bàn máy, trục dao.
