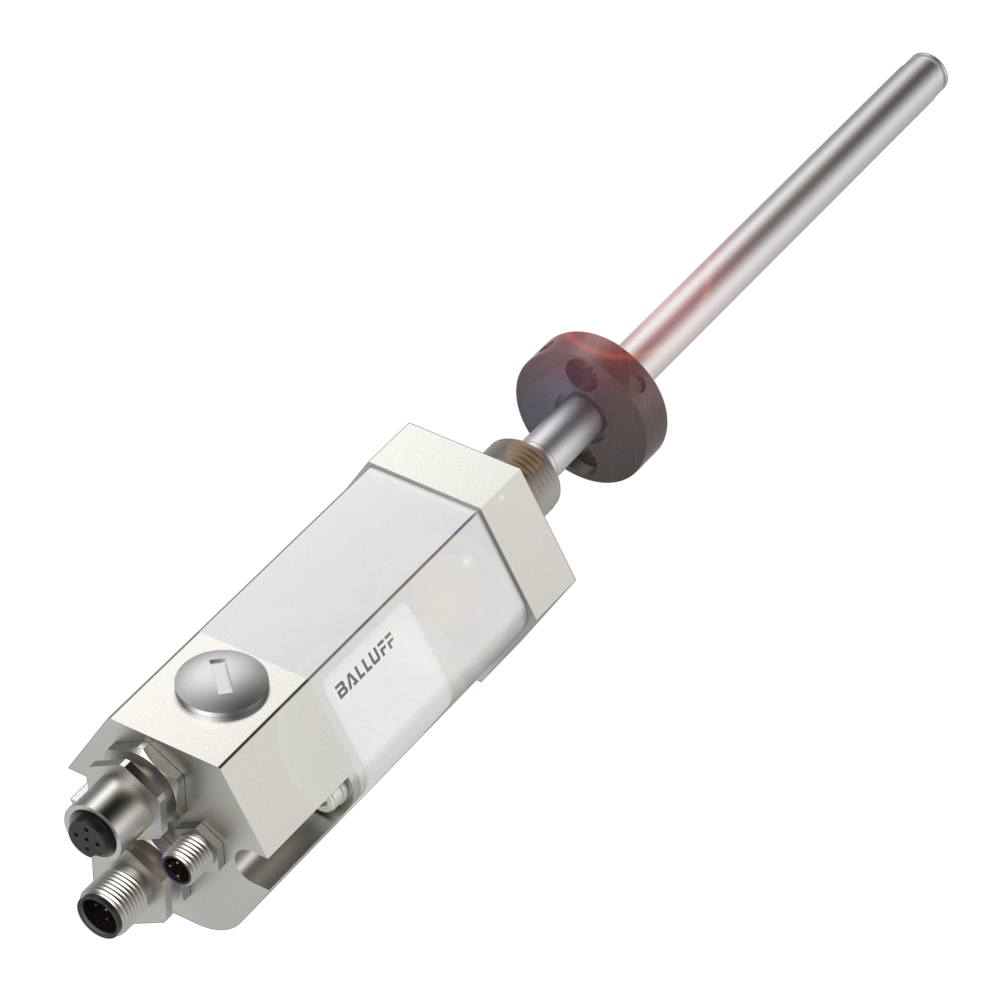

Cảm biến vị trí tuyến tính từ nghiêm (Magnetostrictive Position Transducer) thuộc dòng BTL5 của Balluff là chuẩn mực trong việc đo khoảng cách và vị trí không tiếp xúc cho xilanh thủy lực cũng như hệ thống tự động hóa công nghiệp. Ba mã sản phẩm BTL1PAK (BTL5-T110-M0670-A-S103), BTL22WC (BTL5-T110-M2500-A-S103) và BTL1PAJ (BTL5-T110-M2650-A-S103) cung cấp giải pháp phản hồi vị trí độ chính xác cao với giao diện truyền thông công nghiệp Profibus DP.
1. Bảng Thông Số Kỹ Thuật So Sánh 3 Mã Sản Phẩm.
| Thông số kỹ thuật | BTL1PAK (BTL5-T110-M0670-A-S103) | BTL22WC (BTL5-T110-M2500-A-S103) | BTL1PAJ (BTL5-T110-M2650-A-S103) |
| Hành trình danh định (Stroke) | 670 mm | 2500 mm | 2650 mm |
| Dòng sản phẩm | Balluff Micropulse BTL5 | Balluff Micropulse BTL5 | Balluff Micropulse BTL5 |
| Giao diện truyền thông (Interface) | Profibus DP (Mã T110) | Profibus DP (Mã T110) | Profibus DP (Mã T110) |
| Nguyên lý đo | Từ nghiêm không tiếp xúc (Magnetostrictive) | Từ nghiêm không tiếp xúc (Magnetostrictive) | Từ nghiêm không tiếp xúc (Magnetostrictive) |
| Kiểu thiết kế (Form Factor) | Dạng ty (Rod style, mã A) | Dạng ty (Rod style, mã A) | Dạng ty (Rod style, mã A) |
| Chuẩn kết nối (Connector) | Đầu nối S103 (M12 / M16 Profibus) | Đầu nối S103 (M12 / M16 Profibus) | Đầu nối S103 (M12 / M16 Profibus) |
| Độ phân giải (Resolution) | Lên tới 5 µm (điều chỉnh qua Profibus) | Lên tới 5 µm (điều chỉnh qua Profibus) | Lên tới 5 µm (điều chỉnh qua Profibus) |
| Độ lặp lại (Repeatability) | ≤ ±1 LSB (tùy cấu hình) | ≤ ±1 LSB (tùy cấu hình) | ≤ ±1 LSB (tùy cấu hình) |
| Điện áp hoạt động | 20…28 V DC | 20…28 V DC | 20…28 V DC |
| Áp suất làm việc (Ty cảm biến) | Tối đa 600 bar (trong xilanh) | Tối đa 600 bar (trong xilanh) | Tối đa 600 bar (trong xilanh) |
| Vật liệu vỏ / ty | Thép không gỉ 1.4404 / 316L | Thép không gỉ 1.4404 / 316L | Thép không gỉ 1.4404 / 316L |
| Nhiệt độ vận hành | -40 °C đến +85 °C | -40 °C đến +85 °C | -40 °C đến +85 °C |
| Cấp bảo vệ | IP67 (khi gắn đúng đầu nối) | IP67 (khi gắn đúng đầu nối) | IP67 (khi gắn đúng đầu nối) |
2. Phân Tích Chi Tiết Đặc Tính Kỹ Thuật.
2.1. Giải mã cấu trúc mã đặt hàng (Order Code).
-
Dòng BTL5: Thế hệ cảm biến hành trình từ nghiêm công nghiệp của Balluff với độ tin cậy và khả năng chống nhiễu EMC vượt trội.
-
T110 (Profibus DP Interface): Cảm biến sử dụng giao tiếp mạng truyền thông trường Profibus DP. Điều này cho phép truyền dữ liệu vị trí và vận tốc dưới dạng kỹ thuật số về PLC (như Siemens S7-300, S7-1500) một cách nhanh chóng, chính xác và không bị hao hụt tín hiệu trên đường truyền dài.
-
M0670 / M2500 / M2650: Ký hiệu độ dài hành trình đo tính bằng milimet (mm).
-
BTL1PAK hỗ trợ dải đo trung bình 670 mm.
-
BTL22WC và BTL1PAJ là các dòng cảm biến hành trình dài, tương ứng 2500 mm và 2650 mm.
-
-

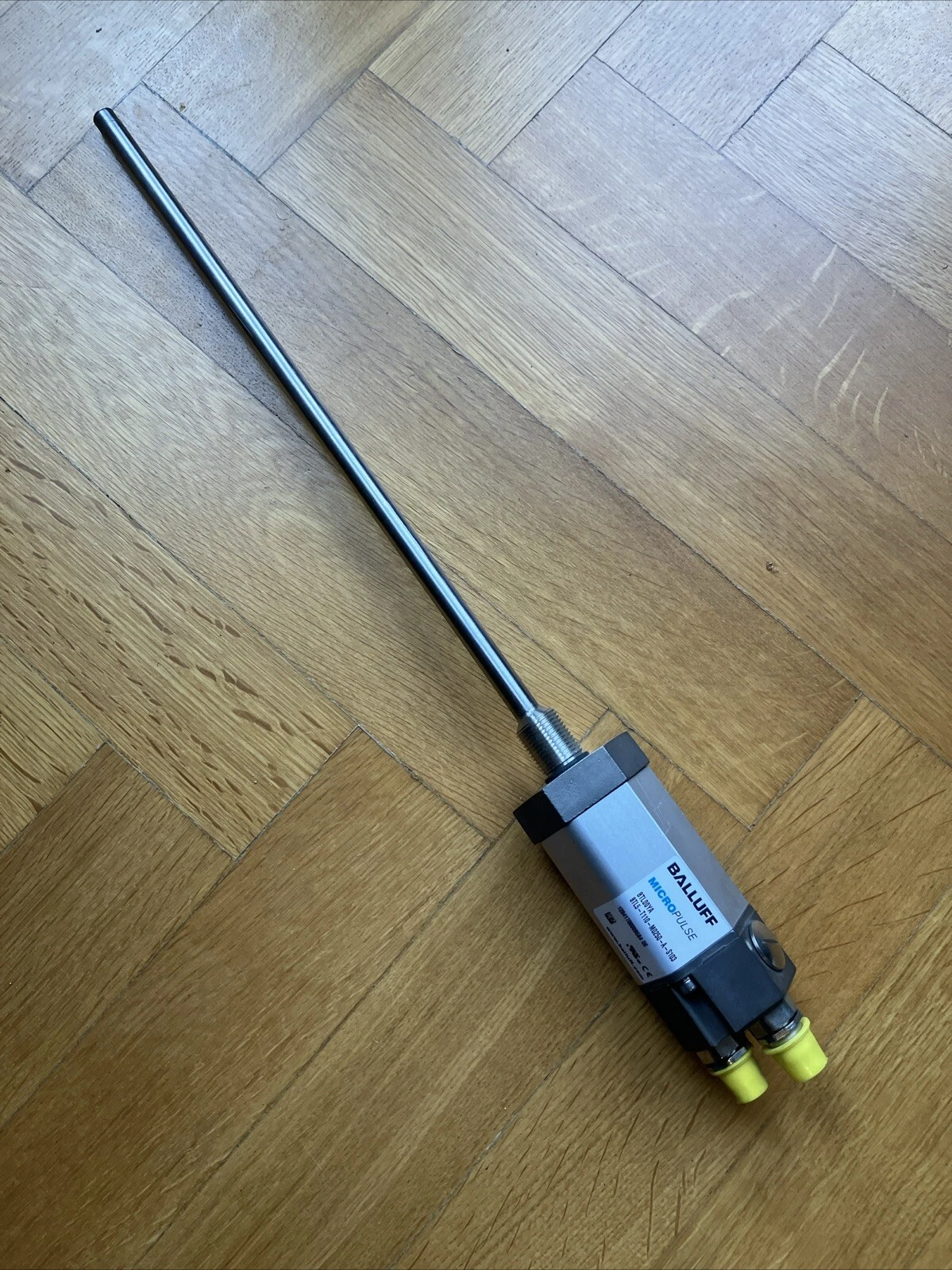

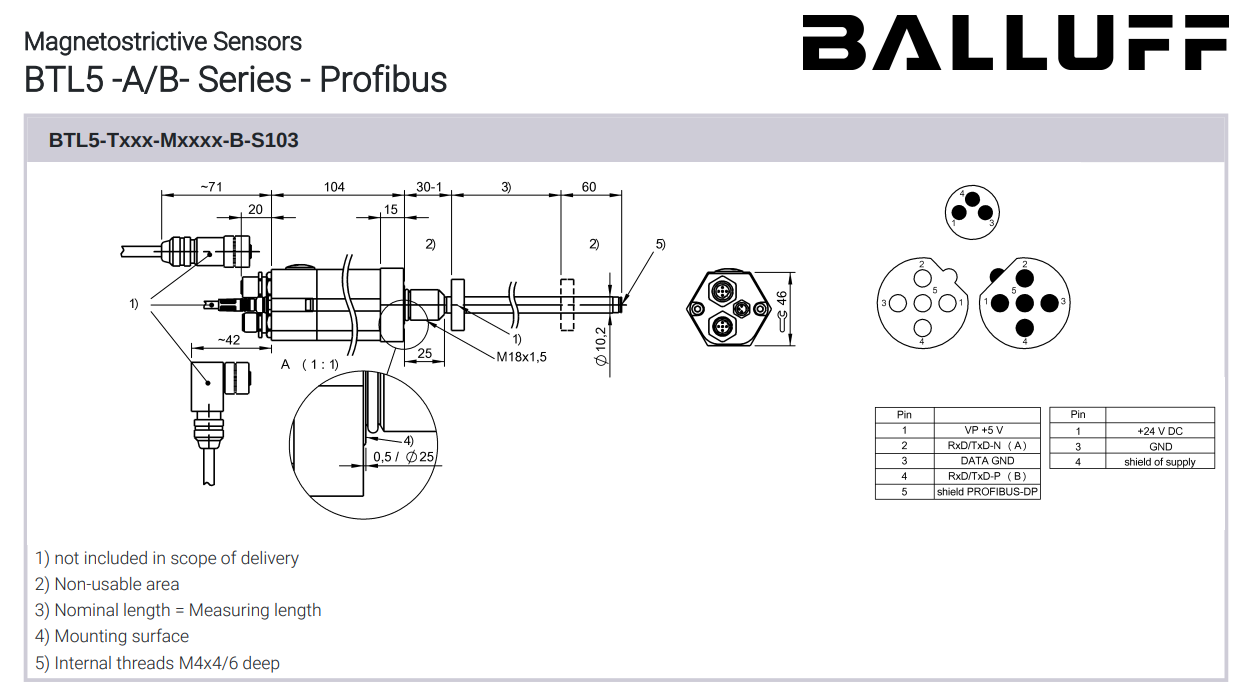

Ký tự ‘A’ (Rod design): Thiết kế dạng ty (thanh tròn inox), chuyên dụng để lắp chìm vào bên trong ty xilanh thủy lực hoặc lắp gá ngoài trong môi trường khắc nghiệt.
-

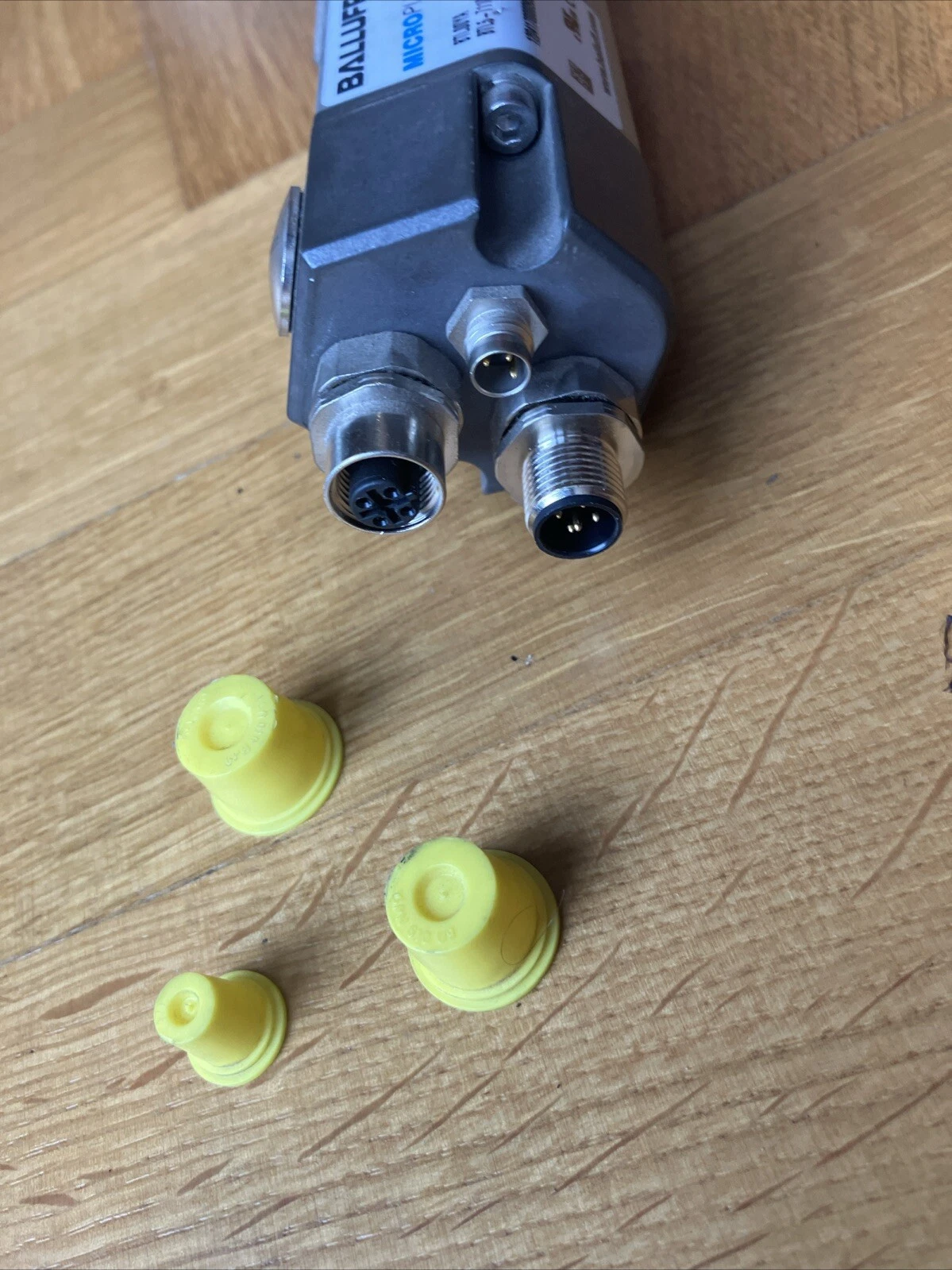

Chuẩn S103: Hệ thống giắc cắm công nghiệp chuẩn hóa giúp việc đấu nối cáp nguồn và bus truyền thông Profibus trở nên dễ dàng, đảm bảo tiêu chuẩn chống nước IP67.
2.2. Nguyên lý đo từ nghiêm không tiếp xúc.
Cảm biến hoạt động dựa trên sự tương tác giữa sóng ứng suất cơ học trong dây định vị (waveguide) và từ trường của nam châm định vị (position magnet). Nguyên lý này đem lại hai ưu điểm kỹ thuật then chốt:
-
Không tiếp xúc cơ học: Nam châm di chuyển tự do dọc theo ty cảm biến mà không hề chạm vào bề mặt.
-
Không mài mòn: Cảm biến không xuất hiện tình trạng suy giảm độ chính xác theo thời gian do ma sát, giúp tuổi thọ sản phẩm gần như vô hạn về mặt cơ học.
2.3. Khả năng chịu áp suất cao và độ bền môi trường.
Thanh ty (Rod) của các mã BTL1PAK (BTL5-T110-M0670-A-S103), BTL22WC (BTL5-T110-M2500-A-S103) và BTL1PAJ (BTL5-T110-M2650-A-S103) làm bằng thép không gỉ cao cấp (1.4404 / 316L).
-
Ty cảm biến chịu được áp suất tĩnh tĩnh điện lên tới 600 bar, cực kỳ an toàn khi tích hợp thẳng vào buồng dầu của xilanh thủy lực áp suất cao.
-
Nhiệt độ hoạt động rộng từ -40 °C đến +85 °C đảm bảo hệ thống vận hành ổn định trong các nhà máy luyện kim, xưởng đúc hoặc các ứng dụng ngoài trời.
3. Điểm Mạnh Nổi Bật Của Cảm Biến Vị Trí Balluff BTL5 Profibus DP.
-
Cài đặt và cấu hình qua mạng (Parameterizable via Profibus): Với chuẩn T110, kỹ sư lập trình có thể cấu hình điểm Zero, điểm cuối (Gain), hướng đo (tăng/giảm) và độ phân giải trực tiếp thông qua tệp GSD trên phần mềm PLC (như TIA Portal) mà không cần can thiệp phần cứng.
-
Khả năng phản hồi tức thì và chính xác: Cung cấp dữ liệu vị trí tức thời với tần số lấy mẫu cao, thích hợp cho các vòng điều khiển kín (Closed-loop control) yêu cầu độ trễ cực thấp.
-
Chống nhiễu điện từ (EMC) xuất sắc: Đạt tiêu chuẩn khắc nghiệt về tương thích điện từ trong môi trường công nghiệp heavy-duty, chống ảnh hưởng bởi tần số biến tần, động cơ công suất lớn hay máy hàn điện.
-
Đa dạng dải đo linh hoạt: Sự kết hợp giữa các kích thước từ ngắn (BTL1PAK – 670mm) đến rất dài (BTL22WC – 2500mm, BTL1PAJ – 2650mm) giúp người dùng dễ dàng đồng bộ hóa linh kiện Balluff trên toàn bộ dây chuyền sản xuất.
4. Ứng Dụng Thực Tế Trong Công Nghiệp.
Các mã cảm biến BTL1PAK (BTL5-T110-M0670-A-S103), BTL22WC (BTL5-T110-M2500-A-S103) và BTL1PAJ (BTL5-T110-M2650-A-S103) được ứng dụng rộng rãi trong các ngành công nghiệp nặng và tự động hóa cao cấp:
-
Hệ thống xilanh thủy lực công nghiệp: Đo chính xác vị trí hành trình của xilanh trong máy ép nhựa, máy đúc áp lực, máy chấn tôn, và máy ép thủy lực hàng ngàn tấn.
-
Nhà máy luyện kim và cán thép: Kiểm soát vị trí khoảng hở trục cán (Roll gap control), hành trình đẩy phôi đúc liên tục. Nhờ vỏ inox và khả năng chịu nhiệt cao, cảm biến hoạt động bền bỉ gần khu vực nhiệt độ cao.
-
Công trình thủy lợi và năng lượng: Định vị chính xác góc mở của cửa van xilanh thủy lực tại các đập thủy điện, hệ thống đóng mở cổng van điều tiết nước. Dòng hành trình dài 2500mm (BTL22WC) và 2650mm (BTL1PAJ) là lựa chọn tối ưu cho các xilanh khẩu độ lớn này.
-
Thiết bị nâng hạ và cẩu cảng: Xác định vị trí các cơ cấu nâng, cơ cấu đẩy khung chụp container (Spreader) trên cẩu bờ STS hoặc cẩu RTG.
