Dòng cảm biến vị trí Balluff BTL7, bao gồm các mã hành trình đa dạng từ BTL1U47 (BTL7-E501-M0450-P-S32) đến BTL1NLU và BTL15TT và BTL3P74 đã khẳng định được chất lượng toàn cầu về khả năng chịu tải và độ chính xác.Bài viết này sẽ đi sâu vào phân tích đặc tính kỹ thuật, thông số chi tiết và ứng dụng của các mã sản phẩm trọng điểm bao gồm: BTL1U47 (BTL7-E501-M0450-P-S32), BTL1NLU, BTL15TT và BTL3P74. Đồng thời, bài viết cung cấp thông tin về giải pháp mua hàng chính hãng thông qua CTI Supply – Đại lý Balluff uy tín tại Việt Nam.
1. Tổng Quan Về Công Nghệ Cảm Biến Vị Trí Balluff BTL7.
Các sản phẩm như BTL1U47, BTL1NLU hay BTL15TT đều thuộc dòng cảm biến vị trí của Balluff. Công nghệ từ giảo (Magnetostrictive) hoạt động dựa trên nguyên lý không tiếp xúc cơ học. Một xung dòng điện được gửi qua một ống dẫn sóng, tạo ra từ trường. Khi từ trường này giao nhau với từ trường của một nam châm vĩnh cửu (được gắn trên bộ phận chuyển động của máy), nó tạo ra một sóng xoắn cơ học truyền ngược lại đầu dò với tốc độ âm thanh.
Thời gian sóng truyền về sẽ được bộ vi xử lý tính toán để đưa ra vị trí chính xác của nam châm. Nhờ việc không có ma sát vật lý, các mã cảm biến như BTL7-E501-M0450-P-S32 gần như không bị mài mòn, mang lại tuổi thọ hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
2. Thông Số Kỹ Thuật.
Để hiểu rõ hơn về khả năng đáp ứng của từng mã sản phẩm, dưới đây là bảng thông số kỹ thuật chi tiết giúp các kỹ sư dễ dàng lựa chọn thiết bị phù hợp cho dự án:
| Thông Số Kỹ Thuật | BTL1U47 | BTL1NLU | BTL15TT | BTL3P74 |
| Mã đặt hàng (Order Code) | BTL1U47 | BTL1NLU | BTL15TT | BTL3P74 |

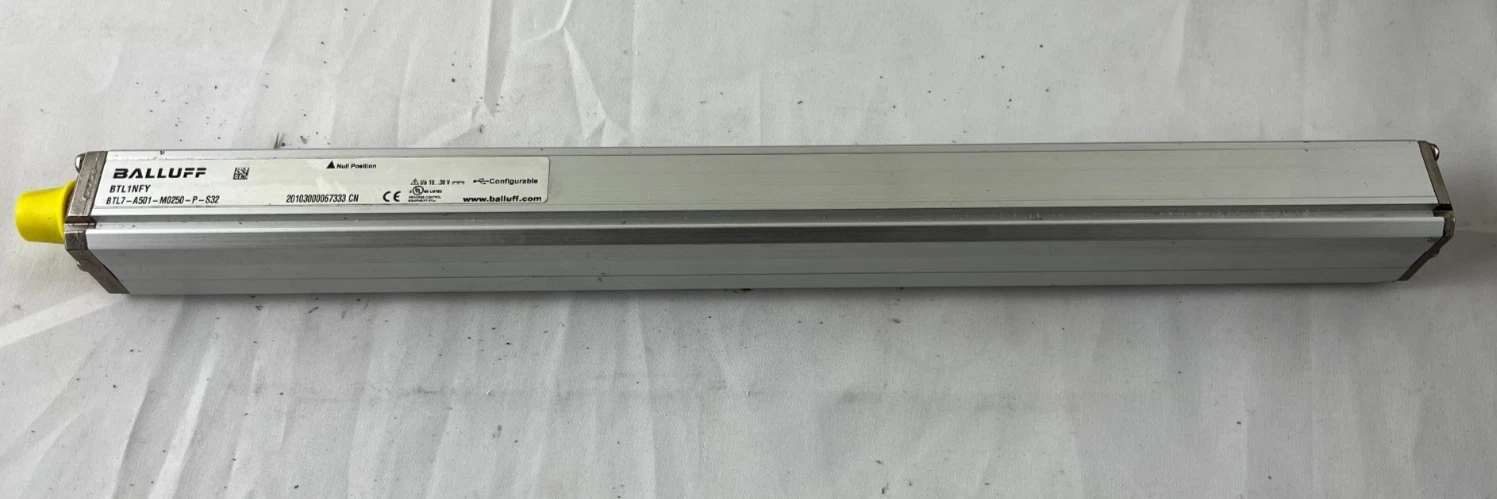

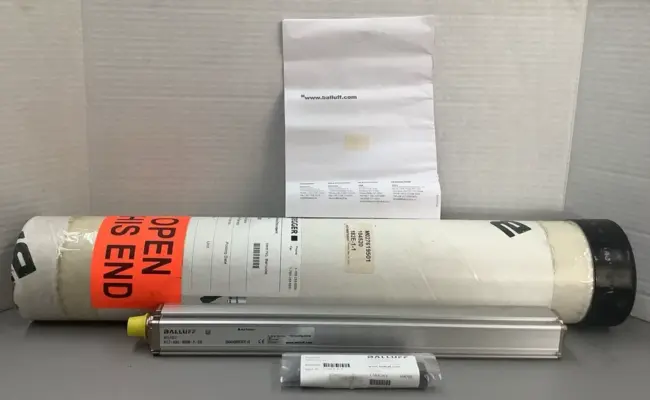

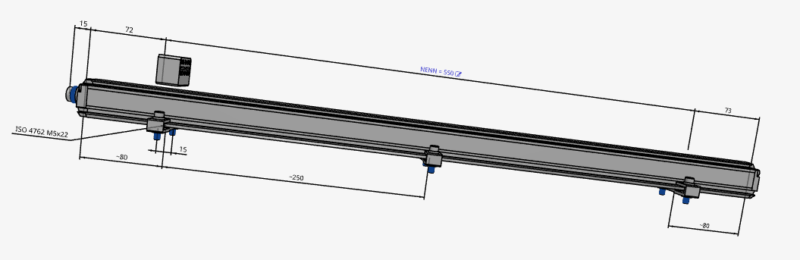

| Mã kỹ thuật (Part No.) | BTL7-E501-M0450-P-S32 | BTL7-E501-M0900-P-S32 | BTL7-E501-M1400-B-S32 | BTL7-E501-M1750-P-SA500-S32 |
| Chiều dài hành trình (Stroke) | 450 mm | 900 mm | 1400 mm | 1750 mm |
| Tín hiệu đầu ra (Output) | 4…20 mA (Analog) | 4…20 mA (Analog) | 4…20 mA (Analog) | 4…20 mA (Analog) |
| Cấp điện áp hoạt động | 10…30 VDC | 10…30 VDC | 10…30 VDC | 10…30 VDC |
| Kiểu dáng thiết kế | Profile (Dạng thanh nhôm) | Profile (Dạng thanh nhôm) | Profile (Dạng thanh nhôm) | Profile (Dạng thanh nhôm) |
| Kiểu kết nối điện | Connector M12, 8-pin | Connector M12, 8-pin | Connector M12, 8-pin | Connector M12, 8-pin |
| Độ tuyến tính (Linearity) | ± 50 µm | ± 50 µm | ± 50 µm | ± 50 µm |
| Độ lặp lại (Repeatability) | ± 5 µm | ± 5 µm | ± 5 µm | ± 5 µm |
| Tốc độ lấy mẫu (Sampling) | Lên đến 4 kHz | Lên đến 4 kHz | Lên đến 4 kHz | Lên đến 4 kHz |
| Cấp bảo vệ (IP Rating) | IP67 | IP67 | IP67 | IP67 |
Giải mã ý nghĩa cấu trúc mã kỹ thuật (Ví dụ: BTL7-E501-M0450-P-S32):
-
BTL7: Dòng cảm biến Linear Transducer thế hệ thứ 7 của Balluff.
-
E501: Đại diện cho tín hiệu đầu ra dòng điện chuẩn công nghiệp 4-20mA (tăng dần).
-
M0450: Chiều dài đo khả dụng là 450 mm (tương tự M0900 là 900mm, M1400 là 1400mm).
-
P / B: Thiết kế vỏ dạng thanh nhôm định hình (Profile), dễ dàng lắp đặt bằng gá kẹp trên bề mặt phẳng.
-

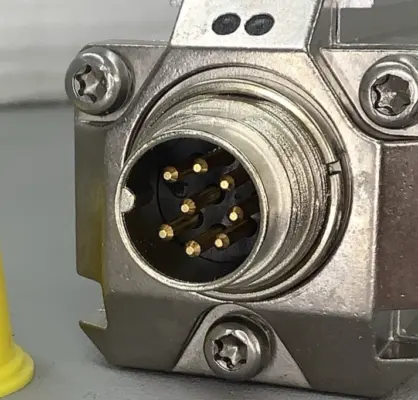

S32: Cổng kết nối chuẩn M12 với 8 chân cắm, đảm bảo tín hiệu truyền tải chống nhiễu tốt.
3. Điểm Mạnh Vượt Trội Của Cảm Biến vị trí Balluff.
Các kỹ sư tự động hóa ưu tiên lựa chọn cảm biến vị trí Balluff nhờ vào những điểm mạnh cốt lõi sau:
-
Độ Phân Giải Và Tuyến Tính Tuyệt Đối: Với độ lặp lại lên tới ± 5 µm, thiết bị đảm bảo máy móc hoạt động chính xác đến từng micromet. Tín hiệu Analog 4-20mA ổn định, cho phép truyền đi xa mà không bị suy hao hay nhiễu điện từ.
-
Thiết Kế Cơ Học Vững Chắc: Lớp vỏ nhôm ép đùn (Profile housing) bảo vệ bo mạch bên trong khỏi các tác động vật lý. Cấp bảo vệ IP67 cho phép thiết bị chống bụi hoàn toàn và chịu được việc ngâm nước ở độ sâu 1 mét trong thời gian ngắn. Khả năng chống rung (lên đến 150g) và chống sốc (100g) giúp cảm biến vận hành trơn tru trên các máy dập hoặc máy ép cường độ cao.
-
Lắp Đặt Dễ Dàng, Linh Hoạt: Nam châm trượt tự do (free-floating) dọc theo thân cảm biến giúp việc lắp đặt không yêu cầu dung sai cơ học quá khắt khe, tiết kiệm đáng kể thời gian thiết lập hệ thống.
-
Tối Ưu Chi Phí Bảo Trì: Nhờ nguyên lý không tiếp xúc, thiết bị không có bộ phận hao mòn. Điều này giúp các nhà máy giảm thiểu tối đa chi phí thay thế linh kiện và thời gian ngừng máy (downtime).
4. Ứng Dụng.
Với dải hành trình đa dạng từ 450mm lên đến 1750mm, các mã cảm biến này được ứng dụng rộng rãi trong nhiều lĩnh vực B2B:
-
Hệ Thống Thủy Lực & Khí Nén: Giám sát và điều khiển chính xác hành trình của xi lanh thủy lực trong các máy ép nhựa, máy đột dập kim loại, và máy chấn tôn.
-
Ngành Công Nghiệp Gỗ & Vật Liệu Xây Dựng: Ứng dụng trong các máy cưa bảng tự động, máy cắt ván ép, yêu cầu đo lường khoảng cách cắt lớn và liên tục. Mã BTL15TT (1400mm) thường xuyên được sử dụng trong hệ thống này.
-
Công Nghệ Đóng Gói & Thực Phẩm: Kiểm soát vị trí của các cơ cấu gắp thả (Pick & Place), băng tải định vị sản phẩm với tốc độ cao nhờ tần số lấy mẫu lên đến 4 kHz.
-
Ngành Luyện Kim & Chế Tạo Phôi: Hoạt động ổn định trong môi trường nhiệt độ cao và nhiều rung động cơ học tại các dây chuyền cán thép hoặc đúc nhôm.
5. Thông tin mua hàng.
Bạn có thể liên hệ trực tiếp với Công ty TNHH CTI Supply – đại lý Balluff tại Việt Nam để được tư vấn và hỗ trợ kỹ thuật.
Các bạn có thể tham khảo thêm sản phẩm bằng cách nhấp vào: Balluff Việt Nam
Hãy liên hệ CTI SUPPLY – nhà phân phối Balluff tại Việt Nam để được tư vấn và gửi báo giá nhanh nhất. Đội ngũ CTI SUPPLY rất hân hạnh được hỗ trợ quý khách hàng! Hotline: 0906.494.486 ; Email: [email protected]
Hoặc chat qua Zalo: https://zalo.me/0906.494.486
