Nếu bạn đang tìm mua hoặc thay thế các dòng cảm biến vị trí tuyến tính của Balluff, dưới đây là thông tin chi tiết về ba mã sản phẩm phổ biến: BTL167T (BTL7-S511B-M0800-B-KA15-ZA0A), BTL017A (BTL7-P511-M0500-B-S23) và BTL12NM (BTL7-P511-M0500-B-S32).
Các dòng cảm biến này hoạt động theo nguyên lý từ giáp, cho kết quả đo chính xác mà không cần tiếp xúc vật lý, giúp thiết bị có độ bền cao và không bị mài mòn. CTI Supply hiện là đại lý cung cấp các mã cảm biến Balluff này tại Việt Nam. Chúng tôi tập trung vào việc hỗ trợ kỹ thuật chính xác, tư vấn đúng mã thay thế và cung cấp mức giá cạnh tranh cho các nhà máy và đơn vị bảo trì.
1. Tổng quan về dòng cảm biến Balluff BTL7.
Cả ba mã sản phẩm BTL167T, BTL017A và BTL12NM đều thuộc dòng BTL7 thế hệ mới. Dòng BTL7 là thế hệ cải tiến mạnh mẽ từ các dòng Micropulse trước đây của Balluff. Đây là loại cảm biến đo vị trí tuyệt đối, được thiết kế chuyên dụng để lắp đặt trong các môi trường làm việc khắc nghiệt như xi lanh thủy lực áp suất cao hoặc các hệ thống định vị trục máy.
Ưu điểm vượt trội của hệ thống BTL7:
-
Đo lường không tiếp xúc: Loại bỏ hoàn toàn ma sát và mài mòn, giúp kéo dài tuổi thọ thiết bị.
-
Độ bền cực cao: Khả năng chống rung động, chống sốc và kháng nhiễu điện từ (EMC) đạt tiêu chuẩn quốc tế.
-
Giá trị tuyệt đối: Cảm biến cung cấp vị trí ngay khi khởi động mà không cần chạy về mốc (Reference run).

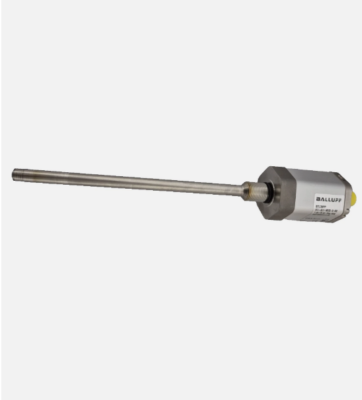

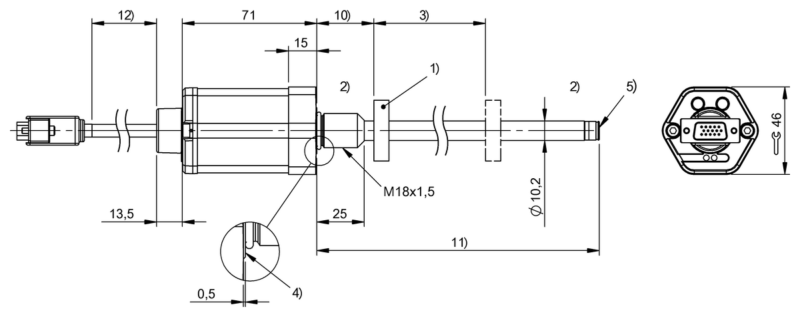

2. Chi tiết kỹ thuật Cảm biến Balluff BTL167T (BTL7-S511B-M0800-B-KA15-ZA0A).
Mã BTL167T là dòng cảm biến sử dụng giao tiếp SSI (Synchronous Serial Interface), một chuẩn truyền thông kỹ thuật số tốc độ cao và cực kỳ ổn định trong môi trường công nghiệp.
Thông số kỹ thuật:
-
Mã đầy đủ: BTL7-S511B-M0800-B-KA15-ZA0A
-
Hành trình đo (Nominal Length): 800 mm.
-
Giao diện đầu ra: SSI (24-Bit, Binary coding).
-
Tần số lấy mẫu: Lên đến 3.75 kHz (tùy thuộc vào chiều dài hành trình).
-
Độ phân giải: ≤ 1 µm (cực kỳ tinh vi cho các ứng dụng đòi hỏi độ chính xác cao).
-
Sai số tuyến tính: ± 50 µm.
-
Kiểu kết nối: Cáp đúc sẵn (KA15 – chiều dài 15 mét), phù hợp cho việc lắp đặt ở khoảng cách xa tủ điều khiển.
-
Cấu tạo thân vỏ: Dạng thanh (Rod design), chịu được áp suất cao bên trong xi lanh thủy lực.
Đặc điểm nổi bật:
BTL167T được thiết kế đặc biệt để tích hợp vào các hệ thống điều khiển PLC cao cấp. Với giao diện SSI, dữ liệu vị trí được truyền tải dưới dạng số, loại bỏ hoàn toàn sai số do nhiễu tín hiệu analog trên đường dây dài.

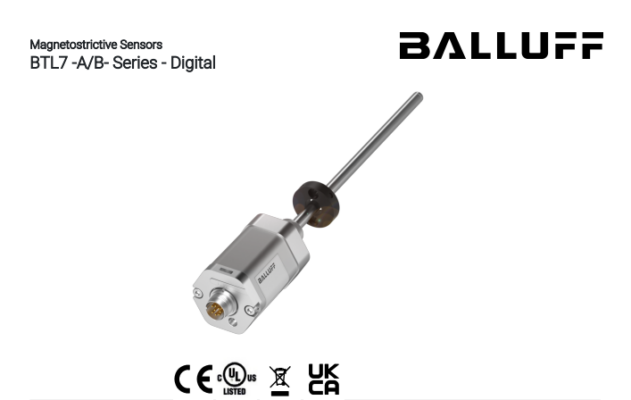

3. Chi tiết kỹ thuật Cảm biến Balluff BTL017A.
Mã BTL017A sử dụng giao diện Pulse Pro, một phương thức truyền tín hiệu dựa trên xung thời gian, thường được sử dụng trong các hệ thống điều khiển vòng lặp kín (Closed-loop control).
Thông số kỹ thuật chi tiết:
-
Mã đầy đủ: BTL7-P511-M0500-B-S23
-
Hành trình đo: 500 mm.
-
Giao diện: DPI/IP (Digital Pulse Interface).
-
Độ lặp lại: ≤ 2 µm.
-
Điện áp hoạt động: 10…30 VDC.
-
Kiểu kết nối: Đầu nối M12, 8-pin (S23 connector).
-
Cấp bảo vệ: IP67 (Chống bụi và chống thấm nước hiệu quả).
-
Vật liệu: Thân bằng thép không gỉ 1.4571, đầu bịt bằng nhôm anodized.
Điểm mạnh:
BTL017A có kích thước hành trình 500mm nhỏ gọn hơn, phù hợp cho các máy móc có không gian lắp đặt hạn chế. Việc sử dụng đầu nối M12 giúp quá trình thay thế, bảo trì trở nên nhanh chóng và thuận tiện.
4. Chi tiết kỹ thuật Cảm biến Balluff BTL12NM (BTL7-P511-M0500-B-S32).
Mã BTL12NM có thông số hành trình tương đương với BTL017A nhưng khác biệt ở kiểu kết nối vật lý, đáp ứng các tiêu chuẩn máy móc cũ hoặc các yêu cầu kỹ thuật chuyên biệt về đầu nối.
Thông số kỹ thuật:
-
Mã đầy đủ: BTL7-P511-M0500-B-S32
-
Hành trình đo: 500 mm.
-
Giao diện: Pulse Pro (Tương tự mã BTL017A).
-
Kiểu kết nối: Đầu nối M16, 8-pin (S32 connector).
-
Tốc độ di chuyển tối đa: 10 m/s.
-
Nhiệt độ vận hành: -40 °C đến +85 °C (Hoạt động ổn định trong môi trường khắc nghiệt).
-
Độ trễ (Hysteresis): ≤ 4 µm.
So sánh BTL017A và BTL12NM:
Điểm khác biệt duy nhất giữa hai mã này là chuẩn kết nối (S23 – M12 vs S32 – M16). BTL12NM với đầu nối M16 thường được ưu tiên trong các ứng dụng yêu cầu sự chắc chắn về cơ khí tại điểm tiếp xúc cáp hoặc khi nâng cấp từ các hệ thống cảm biến thế hệ cũ sử dụng chuẩn cáp M16.
5. Ứng dụng.
Nhờ vào độ bền và độ chính xác vượt trội, các sản phẩm cảm biến vị trí Balluff được ứng dụng rộng rãi trong:
-
Hệ thống thủy lực: Lắp đặt trực tiếp vào xi lanh để giám sát hành trình piston trong máy ép, máy chấn, hoặc hệ thống nâng hạ nặng.
-
Ngành nhựa và cao su: Kiểm soát vị trí khuôn trong máy ép phun nhựa, đảm bảo độ chính xác của sản phẩm đầu ra.
-
Công nghiệp năng lượng: Điều khiển góc nghiêng cánh quạt tua-bin gió hoặc vị trí van trong các nhà máy nhiệt điện, thủy điện.
-
Máy công cụ (CNC): Giám sát vị trí các trục máy đảm bảo độ chính xác gia công cơ khí.
-
Xử lý vật liệu: Sử dụng trong các hệ thống băng tải tự động, kho bãi thông minh để định vị pallet hoặc hàng hóa.
