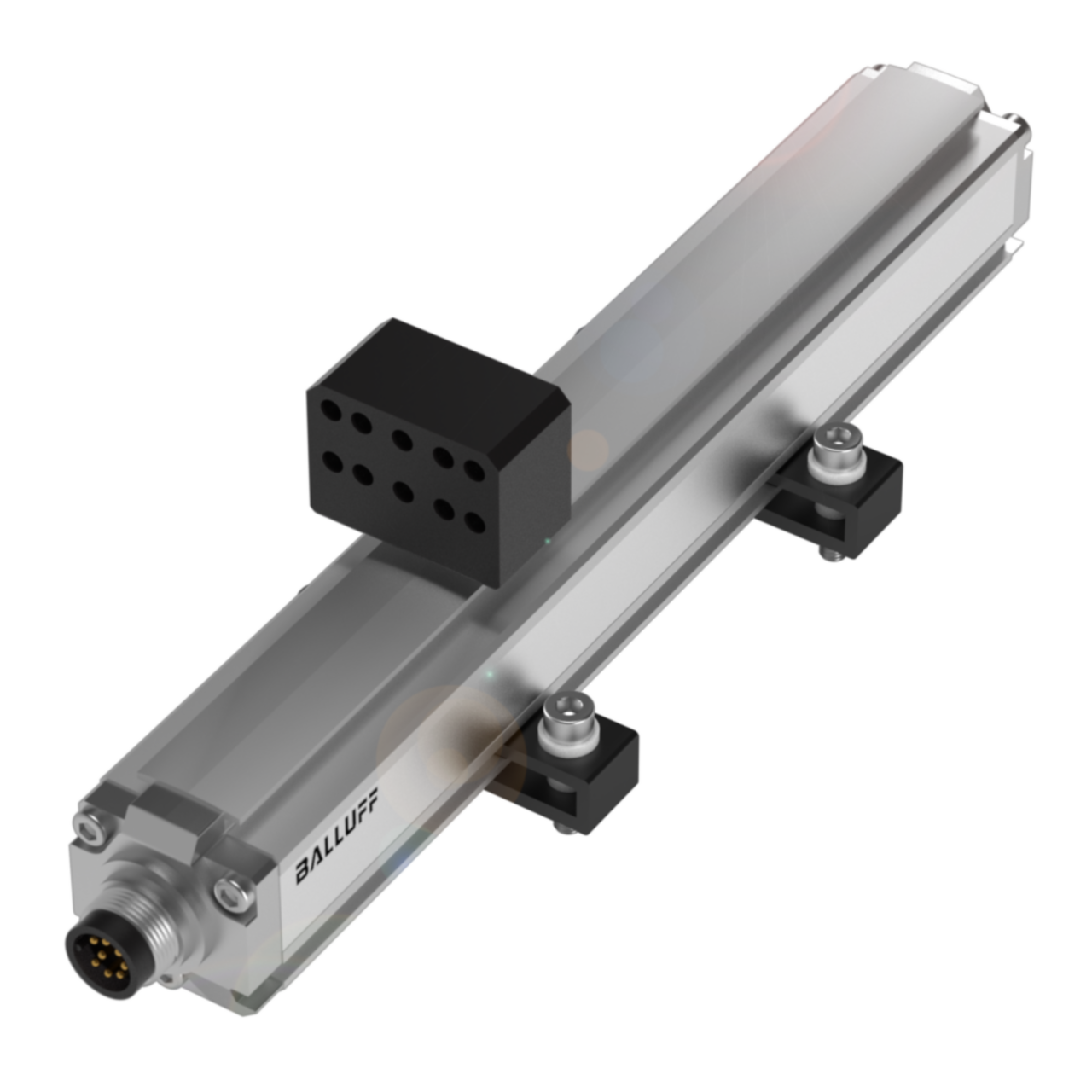

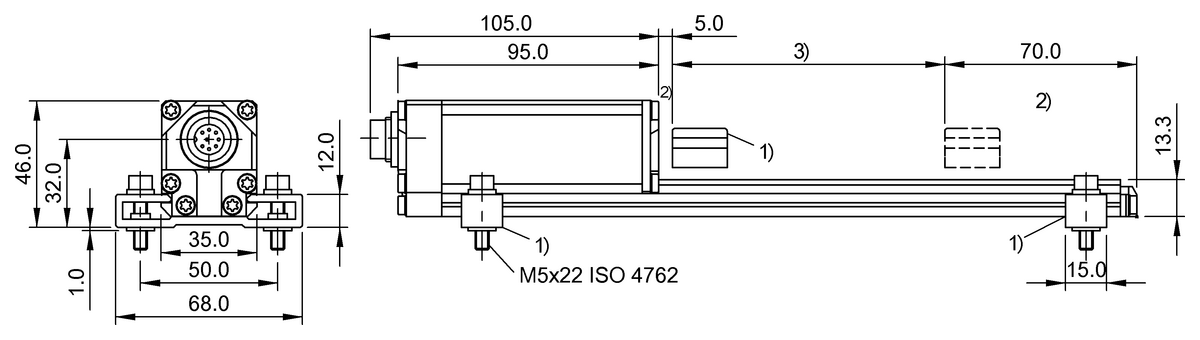

Cảm biến vị trí BTL08H8 (BTL5-E17-M0102-R-S32) và BTL08HC (BTL5-E17-M0152-R-S32) là hai thiết bị đo hành trình tuyến tính thuộc dòng Micropulse BTL5 của thương hiệu Balluff. Nhờ ứng dụng nguyên lý từ giảo không tiếp xúc, đây là giải pháp kỹ thuật đáp ứng các yêu cầu giám sát vị trí chính xác và làm việc liên tục trong môi trường xy lanh thủy lực chịu áp suất lớn.
Bài viết dưới đây sẽ cung cấp thông tin chi tiết về thông số kỹ thuật, ý nghĩa cấu trúc mã hàng, đặc tính vận hành và các ứng dụng thực tế của hai mã cảm biến này.
1. Tổng Quan Về Công Nghệ Từ Giảo (Magnetostrictive) Của Balluff.
Cả hai model cảm biến BTL5-E17-M0102-R-S32 và BTL5-E17-M0152-R-S32 đều hoạt động dựa trên nguyên lý từ giảo công nghệ cao. Đây là phương pháp đo lường không tiếp xúc (non-contact), mang lại những lợi thế vượt trội so với các dòng cảm biến dạng điện trở hay cảm biến tiếp xúc truyền thống.
Nguyên lý hoạt động cơ bản: Một xung điện được phát ra từ bộ xử lý của cảm biến và chạy dọc theo dây dẫn từ giảo bên trong thanh đo. Khi xung điện này gặp từ trường của nam châm chuyển động (được gắn trên piston hoặc bộ phận cần đo), một làn sóng cơ học (sóng âm) sẽ được tạo ra tại vị trí giao thoa và truyền ngược lại phía đầu cảm biến. Bằng cách đo chính xác thời gian di chuyển của làn sóng này, cảm biến sẽ xác định được vị trí tuyệt đối của nam châm với độ chính xác cực cao.
Nhờ cơ chế không tiếp xúc cơ học, dòng cảm biến Balluff BTL5 hoàn toàn không bị mài mòn theo thời gian, giúp kéo dài tuổi thọ vận hành và giảm thiểu tối đa chi phí bảo trì cho doanh nghiệp.
2. Ký Tự Kỹ Thuật của Dòng Cảm Biến Balluff BTL5.
Để hiểu rõ bản chất kỹ thuật của hai mã sản phẩm BTL5-E17-M0102-R-S32 và BTL5-E17-M0152-R-S32, chúng ta có thể phân tích cấu trúc ký tự tiêu chuẩn của Balluff như sau:
-
BTL5: Dòng cảm biến đo vị trí tuyến tính Micropulse thế hệ 5 của Balluff.
-
E17: Giao diện đầu ra (Interface). Ký hiệu này đại diện cho tín hiệu Analog dòng điện chuẩn 4-20 mA hoặc 20-4 mA, giúp dễ dàng kết nối với các bộ điều khiển PLC thông dụng.
-
M0102 / M0152: Chiều dài hành trình đo định mức (Nominal Stroke). Mã
M0102tương ứng với khoảng đo 102 mm, trong khi mãM0152tương ứng với khoảng đo 152 mm. -
R: Kiểu dáng hình học dạng thanh tròn (Rod style), chuyên dụng để tích hợp trực tiếp vào bên trong các xy lanh thủy lực chịu áp suất cao.
-
S32: Kiểu kết nối điện, sử dụng đầu cắm chuẩn connector M16 (8 chân).
3. Đặc Tính Kỹ Thuật Và Thông Số Chi Tiết.
Mặc dù khác nhau về chiều dài hành trình đo, cả hai thiết bị này đều chia sẻ chung một nền tảng phần cứng mạnh mẽ và các tiêu chuẩn bảo vệ nghiêm ngặt. Dưới đây là bảng so sánh thông số kỹ thuật chi tiết giữa hai model:
3.1. Bảng thông số kỹ thuật chi tiết:
| Đặc tính kỹ thuật | Model: BTL5-E17-M0102-R-S32 | Model: BTL5-E17-M0152-R-S32 |
| Mã đặt hàng (Order Code) | BTL08H8 | BTL08HC |
| Hành trình đo định mức | 102 mm | 152 mm |
| Tín hiệu đầu ra (Output) | Analog (Dòng điện 4…20 mA) | Analog (Dòng điện 4…20 mA) |
| Điện áp hoạt động | 20…28 VDC | 20…28 VDC |
| Kiểu thiết kế vỏ | Dạng thanh (Rod) – Đường kính thanh 10.2 mm | Dạng thanh (Rod) – Đường kính thanh 10.2 mm |
| Chất liệu vỏ | Thép không gỉ (Stainless Steel 1.4571) | Thép không gỉ (Stainless Steel 1.4571) |
| Áp suất chịu đựng | Lên đến 600 bar (khi lắp trong xy lanh) | Lên đến 600 bar (khi lắp trong xy lanh) |
| Kiểu ren kết nối | M18x1.5 | M18x1.5 |
| Kiểu kết nối điện | Connector M16, 8-pin (S32) | Connector M16, 8-pin (S32) |
| Độ cấp bảo vệ | IP67 (khi đã kết nối đầu cáp) | IP67 (khi đã kết nối đầu cáp) |
| Nhiệt độ vận hành | -40°C đến +85°C | -40°C đến +85°C |
| Độ lặp lại | Nhỏ hơn hoặc bằng ±0.66 µA | Nhỏ hơn hoặc bằng ±0.66 µA |
| Tần số lấy mẫu | Tùy thuộc hành trình (lên đến 2 kHz) | Tùy thuộc hành trình (lên đến 2 kHz) |
3.2. Phân tích sâu về phần cứng và kết cấu:
-
Độ bền cơ học vượt trội: Vỏ của cảm biến được làm bằng thép không gỉ cao cấp, có khả năng chống ăn mòn và chịu được áp suất cực tĩnh lên đến 600 bar. Điều này cho phép cảm biến hoạt động bền bỉ ngay bên trong lòng xy lanh thủy lực áp suất cao mà không lo bị biến dạng hay rò rỉ dầu.
-
Khả năng chống nhiễu tín hiệu: Tín hiệu đầu ra dạng dòng điện 4-20 mA của BTL5-E17-M0102-R-S32 và BTL5-E17-M0152-R-S32 có khả năng chống nhiễu điện từ (EMI) cực tốt. Tín hiệu có thể truyền đi xa qua các khoảng cách lớn trong nhà xưởng mà không bị suy hao hoặc méo mó, đảm bảo PLC luôn nhận được dữ liệu trung thực.
-
Giá trị đo tuyệt đối (Absolute Value): Một điểm cộng lớn là hệ thống sử dụng giá trị đo tuyệt đối. Khi hệ thống mất nguồn đột ngột và khởi động lại, cảm biến lập tức báo ngay vị trí hiện tại của piston mà không cần chạy quy trình “Home” (xác định lại mốc zero), giúp tiết kiệm thời gian và đảm bảo an toàn cho máy móc.
4. Điểm Mạnh Vượt Trội Của BTL5-E17-M0102-R-S32 và BTL5-E17-M0152-R-S32.
Khi đặt lên bàn cân với các giải pháp đo lường khác, hai model cảm biến này thể hiện những thế mạnh không thể phủ nhận:
-
Tuổi thọ không giới hạn do không ma sát: Do nam châm định vị di chuyển dọc theo thanh đo mà không hề chạm vào bề mặt thanh, không có hiện tượng hao mòn vật lý xảy ra. Thiết bị có thể thực hiện hàng triệu chu kỳ hành trình mà sai số không thay đổi.
-
Chống chịu chấn động và va đập tốt: Đạt các tiêu chuẩn công nghiệp khắt khe về khả năng chống rung lắc (vibration) và sốc cơ học (shock). Điều này rất quan trọng trong các ứng dụng máy dập, máy ép hoặc thiết bị công trình nặng, nơi rung động diễn ra liên tục.
-
Thiết lập và thay thế dễ dàng: Với chuẩn kết nối ren M18x1.5 và đầu cắm S32 nhanh chóng, kỹ sư bảo trì có thể dễ dàng lắp đặt vào hệ thống cơ khí có sẵn. Quá trình thay thế thiết bị định kỳ diễn ra nhanh gọn, giảm thiểu thời gian dừng máy (downtime).
-
Độ chính xác chuẩn công nghiệp: Độ lặp lại cực cao giúp tối ưu hóa các vòng lặp điều khiển kín (closed-loop control), tăng độ mịn và độ chuẩn xác khi điều khiển vị trí piston thủy lực.
5. Ứng Dụng Thực Tế Trong Công Nghiệp.
Nhờ vào dải hành trình ngắn và trung bình (102 mm và 152 mm), bộ đôi cảm biến BTL5-E17-M0102-R-S32 và BTL5-E17-M0152-R-S32 được ứng dụng rộng rãi trong nhiều ngành công nghiệp chế tạo và tự động hóa:
5.1. Tích hợp trong xy lanh thủy lực thông minh.
Đây là ứng dụng phổ biến nhất. Cảm biến được luồn vào trong lòng piston thủy lực rỗng để phản hồi vị trí của hành trình ép, nâng hoặc đẩy. D dải đo 102mm và 152mm rất phù hợp cho các xy lanh kích thước nhỏ đến trung bình điều khiển các cơ cấu kẹp, khóa khuôn hoặc cơ cấu dịch chuyển ngắn.
5.2. Ngành đúc và ép phun nhựa (Injection Molding)
Trong các máy ép nhựa, việc kiểm soát vị trí mở/đóng khuôn kẹp cũng như vị trí của trục đùn nguyên liệu yêu cầu độ chính xác cao để đảm bảo chất lượng sản phẩm đồng đều. Cảm biến Balluff giúp giám sát chặt chẽ hành trình này.
5.3. Máy công cụ và gia công kim loại.
Các hệ thống máy chấn tôn, máy dập thủy lực, máy cắt phôi kim loại sử dụng các mã cảm biến này để định vị lưỡi cắt hoặc chày dập, đảm bảo kích thước gia công chính xác đến từng micromet.
5.4. Hệ thống van điều khiển hành trình lớn.
Trong các nhà máy xử lý nước hoặc dầu khí, các van cổng, van bướm cỡ lớn chuyển động bằng thủy lực cần các cảm biến độ bền cao để báo cáo chính xác tỷ lệ đóng mở van về phòng điều khiển trung tâm.
