Cảm biến vị trí BTL00KJ, BTL03HW, BTL0R12

Cảm biến vị trí tuyến tính công nghệ từ giảo (Magnetostrictive) Balluff BTL5 Profibus-DP là thiết bị đo lường hành trình tuyệt đối không tiếp xúc, mang lại độ chính xác cực cao và khả năng vận hành bền bỉ trong môi trường công nghiệp nặng. Các dòng sản phẩm BTL00KJ (BTL5-T110-M0450-P-S103), BTL03HW (BTL5-T110-M0800-P-S103) và BTL0R12 (BTL5-T120-M0500-B-S103) đại diện cho giải pháp định vị đáng tin cậy tối ưu cho các hệ thống điều khiển tự động hóa hiện đại.

Bài viết này sẽ cung cấp thông tin chi tiết về đặc tính kỹ thuật, thông số và ứng dụng thực tế của hai mã cảm biến trên, nhằm hỗ trợ kỹ sư trong việc lựa chọn và thay thế thiết bị phù hợp.

1. Nguyên Lý Hoạt Động & Công Nghệ Từ Giảo Balluff Micropulse.

Dòng cảm biến vị trí Balluff BTL5 vận hành dựa trên nguyên lý từ giảo (Magnetostrictive). Khi một xung dòng điện ngắn được gửi qua dây dẫn sóng bên trong thanh cảm biến, nó tạo ra một từ trường tròn xung quanh dây. Khi từ trường này gặp từ trường của con trượt nam chuyển động (position magnet), một hiệu ứng xoắn cơ học (vật lý từ giảo) được kích hoạt, tạo ra sóng ứng suất siêu âm lan truyền về phía đầu cảm biến.

Bộ xử lý tín hiệu tích hợp sẽ đo khoảng thời gian từ khi phát xung dòng điện đến khi nhận được sóng ứng suất để xác định vị trí chính xác của nam châm.

• Đo vị trí tuyệt đối (Absolute Measurement): Ngay khi bật nguồn, cảm biến phản hồi chính xác vị trí hiện tại mà không cần quy trình chạy về gốc (Home sequence).

• Đo không tiếp xúc (Non-contacting): Loại bỏ hoàn toàn sự ma sát cơ học, giúp thiết bị không bị mài mòn theo thời gian, nâng cao tuổi thọ hoạt động.

• Chống nhiễu công nghiệp: Đáp ứng tiêu chuẩn EMC nghiêm ngặt, hoạt động ổn định gần nguồn nhiễu điện từ mạnh như biến tần hay động cơ công suất lớn.

2. Bảng So Sánh Thông Số Kỹ Thuật Chi Tiết.

Thông số kỹ thuật	BTL00KJ (BTL5-T110-M0450-P-S103)	BTL03HW (BTL5-T110-M0800-P-S103)	BTL0R12 (BTL5-T120-M0500-B-S103)
Giao tiếp mạng	Profibus-DP (T110)	Profibus-DP (T110)	Profibus-DP (T120)
Hành trình đo (Stroke)	450 mm	800 mm	500 mm
Kiểu dáng thiết kế	Dạng Profile (Thanh vỏ nhôm)	Dạng Profile (Thanh vỏ nhôm)	Dạng Rod / Ty tròn (Inox 316L)
Phương thức lắp đặt	Gá lắp bên ngoài cơ cấu	Gá lắp bên ngoài cơ cấu	Lắp chìm trong xi lanh thủy lực
Áp suất chịu đựng	–	–	Áp suất tĩnh lên tới 600 bar
Nguồn cấp	20…28 V DC	20…28 V DC	20…28 V DC
Độ phân giải	Tùy chỉnh qua Profibus (đến 5 µm)	Tùy chỉnh qua Profibus (đến 5 µm)	Tùy chỉnh qua Profibus (đến 5 µm)
Độ tuyến tính	±30 µm	±30 µm	±30 µm
Nhiệt độ vận hành	-40 °C đến +85 °C	-40 °C đến +85 °C	-40 °C đến +85 °C
Cấp bảo vệ (IP)	IP67 (khi cắm jack S103)	IP67 (khi cắm jack S103)	IP68 / IP67

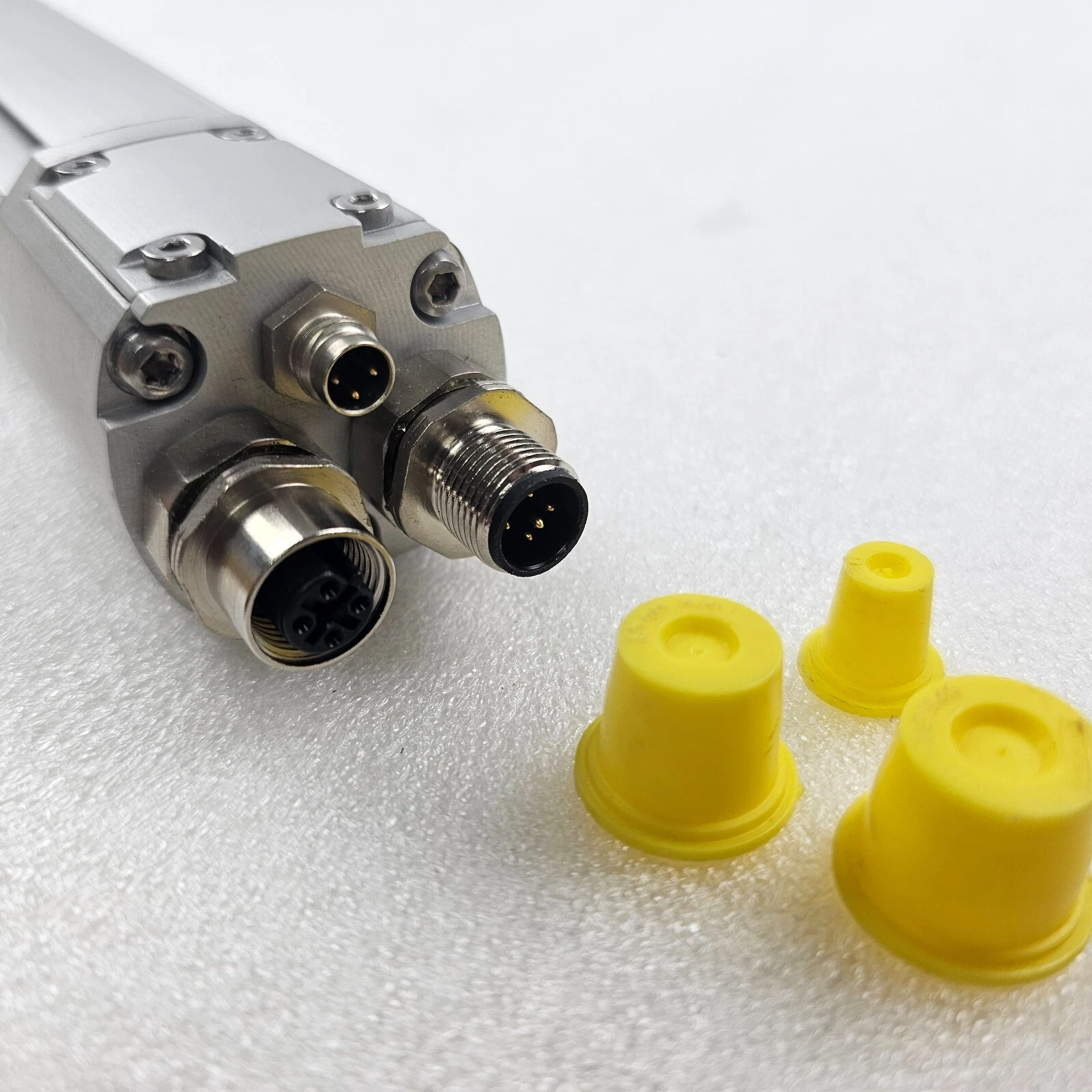

Cổng kết nối	Đầu nối M12 / S103	Đầu nối M12 / S103	Đầu nối M12 / S103

3. Phân Tích Kỹ Thuật Chi Tiết Từng Mã Sản Phẩm.

3.1. Cảm biến Balluff BTL00KJ (BTL5-T110-M0450-P-S103).

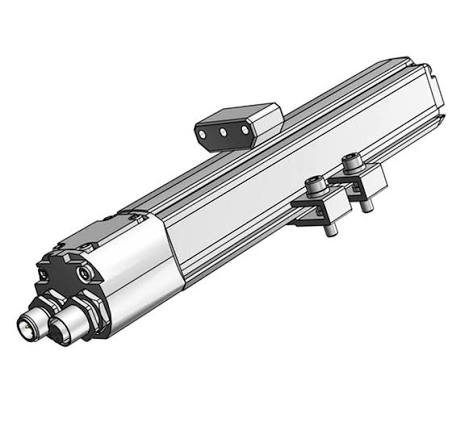

Mã thiết bị BTL00KJ (BTL5-T110-M0450-P-S103) sở hữu thiết kế dạng thanh nhôm anốt hóa (Profile Housing) với hành trình đo chuẩn 450 mm. Thiết kế Profile giúp việc lắp đặt trực tiếp lên thân máy hoặc các trục di chuyển tuyến tính trở nên cực kỳ dễ dàng.

• Kiểu dáng P (Profile): Cấu trúc vỏ nhôm định hình cứng cáp, bảo vệ mạch điện bên trong khỏi va đập cơ học. Con trượt nam châm di chuyển dọc theo rãnh hướng dẫn của vỏ.

• Giao thức T110 (Profibus-DP): Hỗ trợ chuẩn Profibus-DP EN 50170, tích hợp khả năng cài đặt tham số linh hoạt (đảo chiều tín hiệu, thiết lập điểm Zero, điểm End) trực tiếp qua phần mềm điều khiển trên PLC.

• Ứng dụng tối ưu: Lắp đặt bên ngoài các cơ cấu gá kẹp, bàn máy công cụ, máy cắt gỗ, hoặc cơ cấu dịch chuyển hành trình trung bình 450 mm.

3.2. Cảm biến Balluff BTL03HW (BTL5-T110-M0800-P-S103).

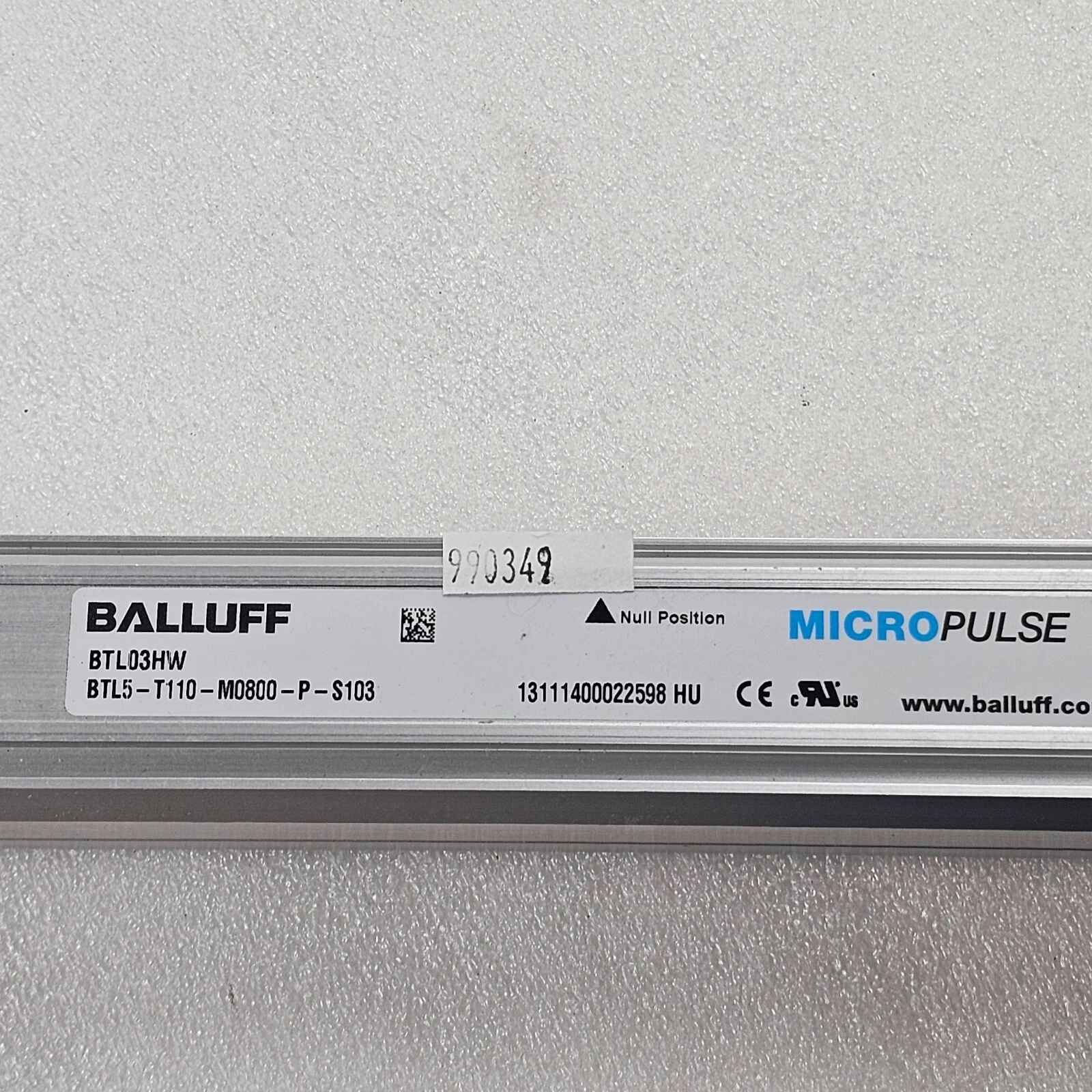

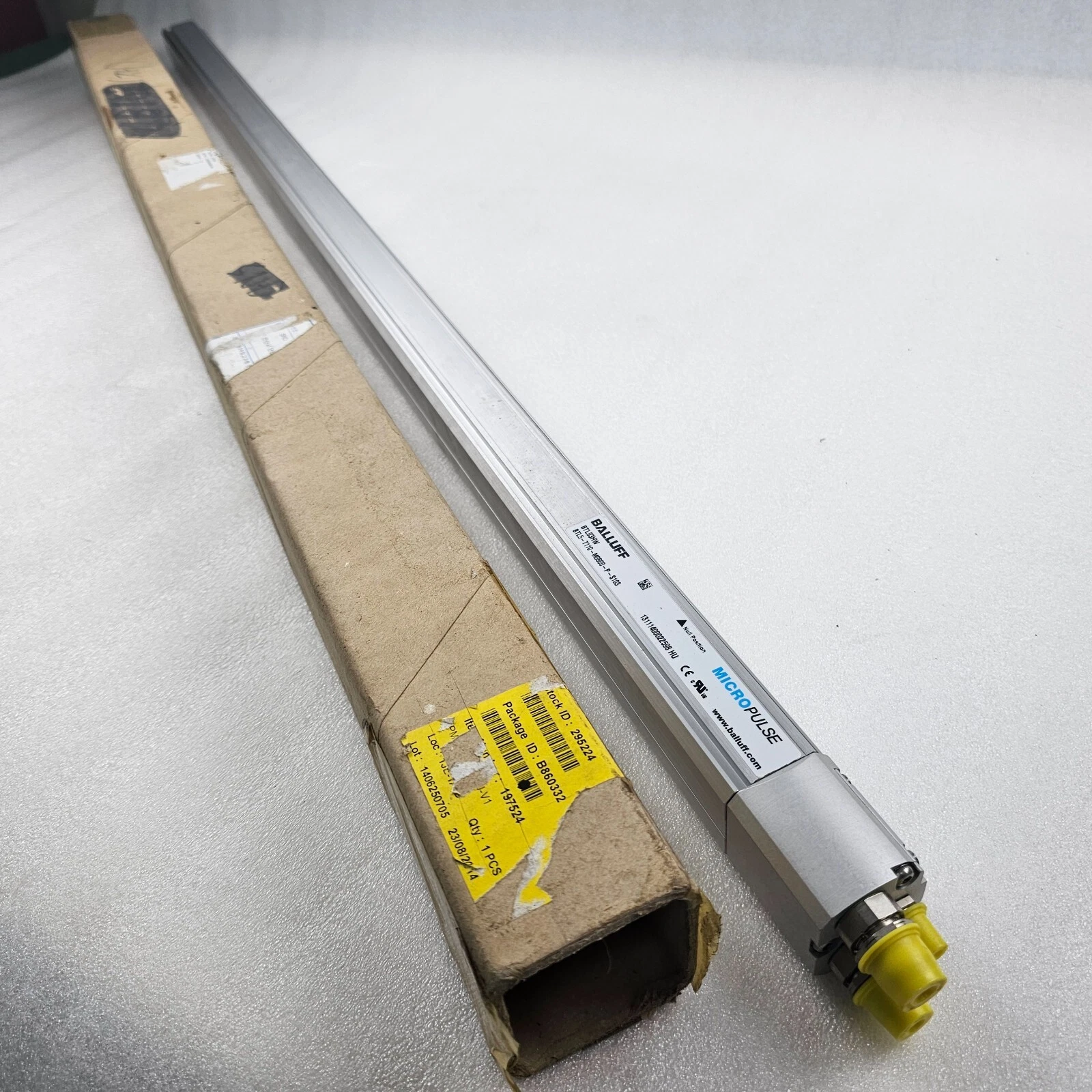

Mã BTL03HW (BTL5-T110-M0800-P-S103) mở rộng dải đo lên 800 mm, chuyên dùng cho các trục chuyển động dài yêu cầu kiểm soát vị trí liên tục và chuẩn xác tuyệt đối.

• Hành trình dài 800 mm: Đảm bảo độ tuyến tính cao (±30 µm) trên toàn bộ dải đo 800 mm mà không bị ảnh hưởng bởi độ võng hay sai số tích lũy như các dòng thước đo quang cơ truyền thống.

• Chuẩn kết nối S103: Kết nối nhanh qua đầu nối chuẩn M12 Profibus, tối ưu hóa thời gian đấu nối và thi công hệ thống cáp truyền thông.

• Ứng dụng tối ưu: Thích hợp cho các dòng máy ép phun nhựa cỡ lớn, hệ thống nâng hạ kho tự động, máy chấn tôn, và các trục tuyến tính dài trong dây chuyền sản xuất tự động.

3.3. Cảm biến Balluff BTL0R12 (BTL5-T120-M0500-B-S103).

Sản phẩm BTL0R12 (BTL5-T120-M0500-B-S103) được thiết kế đặc thù dạng đũa/ty tròn (Rod style) chế tạo từ thép không gỉ (Inox 1.4404 / AISI 316L), cho phép lắp đặt chìm trực tiếp vào bên trong lòng xi lanh thủy lực.

• Cấu trúc chịu áp suất cao: Thanh đũa bằng inox chịu được áp suất vận hành liên tục lên tới 600 bar bên trong xi lanh thủy lực, hoạt động bền bỉ trong môi trường chất lỏng thủy lực khắc nghiệt.

• Giao thức T120 (Profibus-DP tích hợp nâng cao): Chuẩn T120 cung cấp khả năng xử lý dữ liệu tốc độ cao, truyền dữ liệu vị trí và tốc độ đồng thời về PLC với độ trễ tối thiểu.

• Hành trình 500 mm: Độ dài lý tưởng cho hầu hết các xi lanh lực đẩy chuẩn trong ngành cơ khí nặng.

• Ứng dụng tối ưu: Định vị van điều hướng thủy lực, xi lanh lực ép trong nhà máy luyện kim, nhà máy xi măng, hệ thống thủy lực tàu biển và công trình thủy lợi.

4. Điểm Mạnh Vượt Trội Của Dòng Cảm Biến Balluff BTL5.



1. Truyền thông Profibus-DP tốc độ cao: Tích hợp trực tiếp chuẩn Profibus cho phép kết nối chuỗi (Daisy-chain) nhiều cảm biến về bộ điều khiển trung tâm PLC (Siemens S7-1200, S7-1500,…) mà không cần các bộ chuyển đổi tín hiệu Analog tốn kém.

2. Khả năng chống chịu môi trường cực tốt: Vỏ đạt chuẩn IP67/IP68 cùng dải nhiệt độ hoạt động rộng (-40 °C đến +85 °C) giúp cảm biến vận hành ổn định trong điều kiện đầy bụi bẩn, hơi nước hoặc dầu nhớt.

3. Độ tin cậy vận hành dài lâu: Nhờ công nghệ đo từ giảo không tiếp xúc, cảm biến không gặp hiện tượng mòn dải điện trở hay gãy dây cáp kéo như các dòng cảm biến biến trở hay Encoder dây rút.

4. Chẩn đoán sự cố thông minh: Truyền dữ liệu trạng thái qua Profibus giúp phát hiện sớm lỗi mất kết nối, lỗi con trượt nam châm, từ đó hỗ trợ công tác bảo trì dự đoán (Predictive Maintenance).

5. Ứng Dụng Thực Tế Trong Sản Xuất Công Nghiệp.

Các mã cảm biến BTL00KJ (BTL5-T110-M0450-P-S103), BTL03HW (BTL5-T110-M0800-P-S103) và BTL0R12 (BTL5-T120-M0500-B-S103) đóng vai trò quan trọng trong nhiều ngành công nghiệp:

• Ngành nhựa và cao su: Kiểm soát chính xác vị trí trục ép, vị trí đóng/mở khuôn trên máy ép phun nhựa.

• Ngành gia công kim loại: Định vị hành trình chày đột, lưỡi cắt trên máy chấn tôn, máy ép thủy lực công suất lớn.

• Ngành công nghiệp nặng & Luyện kim: Đo hành trình con lăn gạt, xi lanh ép đùn thép nóng trong môi trường nhiệt độ cao và độ rung chấn mạnh.

• Tự động hóa nhà máy: Tích hợp vào các robot tuyến tính, hệ thống phân loại sản phẩm, trục gán nhãn tự động yêu cầu độ lặp lại chính xác dưới dải micromet.
