Cảm biến vị trí BTL39JL, BTL38W9, BTL35HL

₫1

Danh mục: Balluff Vietnam, Cảm biến Balluff Thẻ: BTL35HL, BTL38W9, BTL39JL, BTL7-E570-M0914-J-DEXC-TA12, BTL7-E570-M1194-J-DEXC-TA12, BTL7-E570-M1220-J-DEXC-TA12

Mô tả

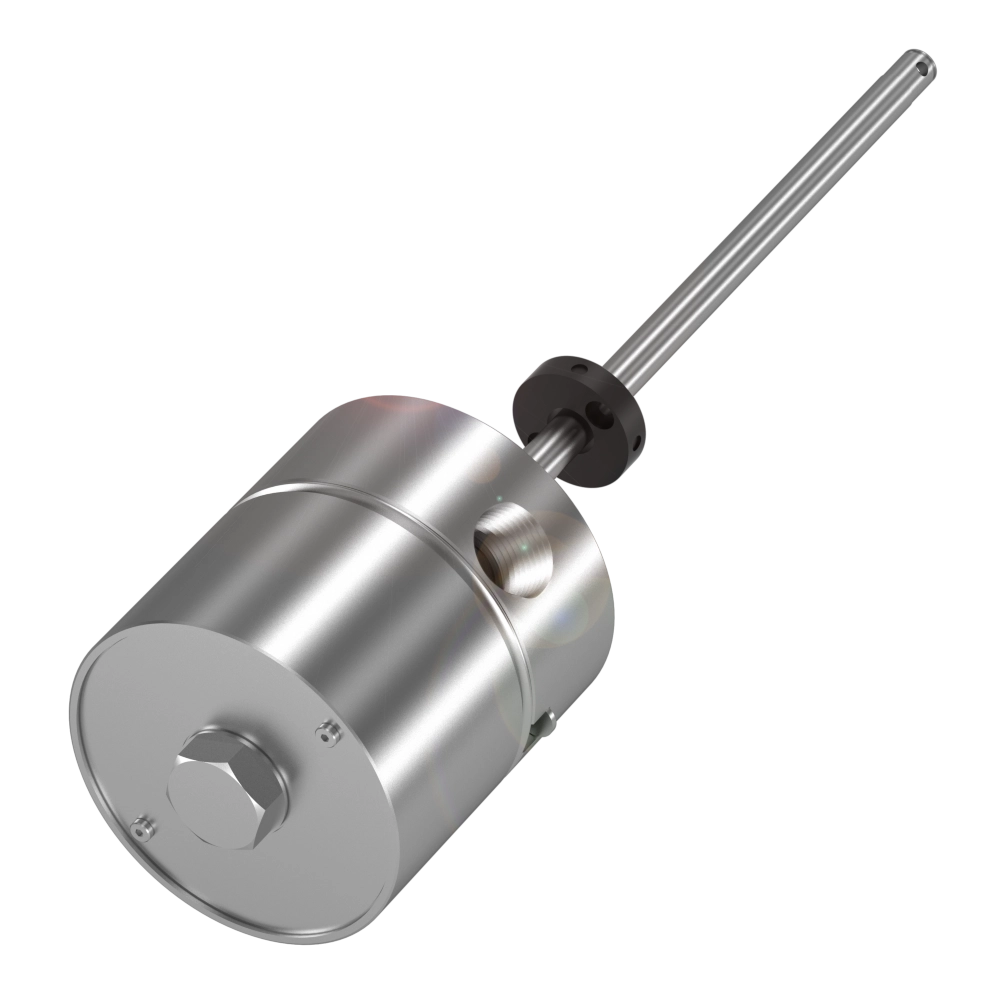

Trong các hệ thống điều khiển tự động hóa và thủy lực hiện đại, việc giám sát chính xác vị trí hành trình đóng vai trò quan trọng đối với hiệu suất vận hành của toàn hệ thống. Đối với các môi trường đặc thù có nguy cơ cháy nổ cao như ngành dầu khí, hóa chất hay khai khoáng, thiết bị đo lường không chỉ cần độ chính xác mà còn phải đáp ứng nghiêm ngặt các tiêu chuẩn an toàn quốc tế. Dòng cảm biến vị trí từ giảo Balluff BTL7-E570-J-DEXC-TA12 được thiết kế chuyên dụng để giải quyết bài toán này.

Bài viết dưới đây sẽ phân tích chi tiết các thông số kỹ thuật, đặc tính cấu tạo và ứng dụng thực tế của ba mã sản phẩm phổ biến: BTL39JL (914 mm), BTL38W9 (1194 mm) và BTL35HL (1220 mm).

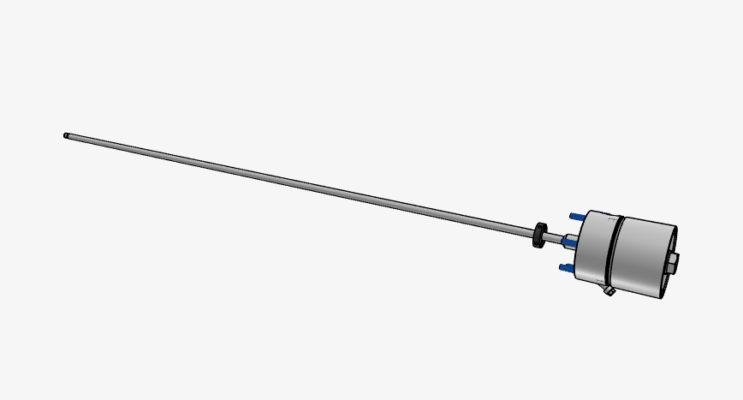

BTL39JL

1. Nguyên Lý Hoạt Động Và Công Nghệ Từ Giảo (Micropulse).

Bộ ba cảm biến BTL39JL, BTL38W9 và BTL35HL vận hành dựa trên công nghệ từ giảo (Magnetostrictive) độc quyền của Balluff. Hệ thống đo lường không tiếp xúc này bao gồm một ống gá bảo vệ bằng thép không gỉ bên trong chứa dây dẫn sóng (waveguide) và một nam châm định vị chuyển động tự do dọc theo trục thanh cảm biến.

Khi cảm biến hoạt động, một xung điện (xung khởi động) được truyền dọc theo dây dẫn sóng, tạo ra một từ trường vòng xung quanh dây. Khi từ trường này gặp từ trường của nam châm định vị, một xung biến dạng cơ học (sóng âm dọc) sẽ được sinh ra tại vị trí giao thoa do hiệu ứng từ giảo. Sóng này truyền ngược về đầu cảm biến với tốc độ không đổi và được mạch điện tử xử lý, tính toán chính xác khoảng thời gian di chuyển để chuyển đổi thành tín hiệu vị trí dạng tuyến tính.

Do không có sự tiếp xúc cơ học giữa nam châm và thanh đo, thiết bị hoàn toàn không bị mài mòn theo thời gian, đảm bảo tuổi thọ vận hành gần như vô hạn.

2. Giải Mã Ký Hiệu Mã Sản Phẩm Chuẩn Quốc Tế.

Để giúp các kỹ sư và bộ phận mua sắm vật tư hiểu rõ cấu trúc kỹ thuật của thiết bị, cấu trúc mã định danh của Balluff được phân rã cụ thể như sau:

BTL7: Thế hệ công nghệ cảm biến vị trí tuyến tính từ giảo tiên tiến của Balluff, tối ưu hóa khả năng chống nhiễu và tốc độ lấy mẫu.
E570: Giao diện ngõ ra Analog (Analog Interface), dòng điện tiêu chuẩn 20…4 mA (ngược dòng hoặc cấu hình linh hoạt giúp phát hiện lỗi mất tín hiệu / đứt dây an toàn).
M0914 / M1194 / M1220: Thể hiện hành trình đo hữu ích (Nominal Stroke Length) của từng model bằng đơn vị milimet (mm).
J: Kiểu kết cấu cơ khí cơ bản: Đường kính lắp đặt/ren cố định dạng định hình độ chính xác cao (Fastening 18h6 fit).
DEXC: Tiêu chuẩn phòng chống cháy nổ nghiêm ngặt (Explosion Protection Class), đạt chứng nhận ATEX/IECEx vùng Ga/Da cao nhất.
TA12: Loại đầu đấu nối dây cáp hoặc cấu trúc bảo vệ hộp đấu nối cơ khí chuyên dụng cho môi trường mỏ và dầu khí.

3. Thông Số Kỹ Thuật Chi Tiết Của Các Mã Sản Phẩm.

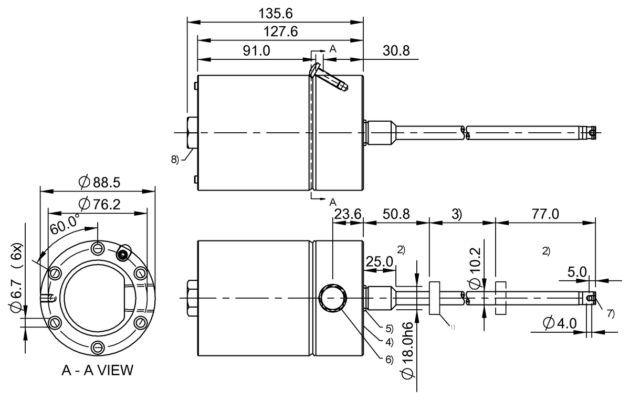

BTL38W9

Dưới đây là bảng so sánh trực quan và thông số kỹ thuật chuyên sâu của ba mã từ khóa SEO: BTL39JL, BTL38W9, và BTL35HL:

Đặc Tính Kỹ Thuật	BTL39JL (BTL7-E570-M0914-J-DEXC-TA12)	BTL38W9 (BTL7-E570-M1194-J-DEXC-TA12)	BTL35HL (BTL7-E570-M1220-J-DEXC-TA12)
Hành trình đo (Stroke)	914 mm	11194 mm	1220 mm
Giao diện ngõ ra	Analog (Dòng điện 20…4 mA)	Analog (Dòng điện 20…4 mA)	Analog (Dòng điện 20…4 mA)
Điện áp hoạt động	10…30 VDC	10…30 VDC	10…30 VDC
Độ lặp lại (Repeat Accuracy)	$\le \pm 10\ \mu\text{m}$	$\le \pm 10\ \mu\text{m}$	$\le \pm 10\ \mu\text{m}$
Sai số tuyến tính tối đa	$\pm 0.01\%$ FS (Toàn dải)	$\pm 0.01\%$ FS (Toàn dải)	$\pm 0.01\%$ FS (Toàn dải)
Tần số lấy mẫu cực đại	Lên tới 4000 Hz	Lên tới 4000 Hz	Lên tới 4000 Hz
Vật liệu vỏ (Housing)	Thép không gỉ cao cấp (1.4305 / 303 Stainless Steel)	Thép không gỉ cao cấp (1.4305 / 303 Stainless Steel)	Thép không gỉ cao cấp (1.4305 / 303 Stainless Steel)
Áp suất chịu đựng danh định	350 bar (phù hợp tích hợp xi lanh thủy lực)	350 bar (phù hợp tích hợp xi lanh thủy lực)	350 bar (phù hợp tích hợp xi lanh thủy lực)
Nhiệt độ môi trường	$-40^\circ\text{C} \dots 80^\circ\text{C}$	$-40^\circ\text{C} \dots 80^\circ\text{C}$	$-40^\circ\text{C} \dots 80^\circ\text{C}$
Cấp bảo vệ chống nước/bụi	IP68	IP68	IP68
Chứng nhận phòng nổ	ATEX: 1G (EPL Ga), 1D (EPL Da) IECEx: EPL Ga, EPL Da NEC 500/505: Class I Div 1	ATEX: 1G (EPL Ga), 1D (EPL Da) IECEx: EPL Ga, EPL Da NEC 500/505: Class I Div 1	ATEX: 1G (EPL Ga), 1D (EPL Da) IECEx: EPL Ga, EPL Da NEC 500/505: Class I Div 1

4. Điểm Mạnh.

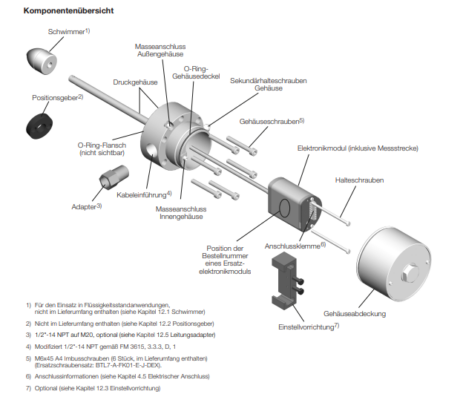

BTL35HL

4.1. Tiêu Chuẩn Chống Nổ.

Điểm cốt lõi tạo nên giá trị của các mã sản phẩm BTL39JL, BTL38W9 và BTL35HL là khả năng bảo vệ tuyệt đối trong các vùng nguy hiểm nhóm Zone 0, Zone 1, Zone 20 và Zone 21. Thiết bị đáp ứng trọn vẹn các chứng chỉ khắt khe nhất thế giới như ATEX, IECEx, CSA, và CCC Ex. Thiết kế lớp vỏ bọc cơ khí dày, chịu áp và ngăn chặn hoàn toàn nguy cơ tia lửa điện phát tán ra môi trường chứa khí gas, hơi dung môi hoặc bụi mịn dễ cháy.

4.2. Độ Bền Cơ Khí Đặc Biệt (Heavy-Duty).

Vỏ cảm biến được chế tạo từ thép không gỉ cao cấp giúp kháng lại sự ăn mòn của muối biển, hóa chất axit và kiềm nhẹ. Cấp bảo vệ đạt chuẩn tuyệt đối IP68, cho phép thiết bị ngâm liên tục trong chất lỏng hoặc hoạt động dưới trời mưa bụi nồng độ cao mà không ảnh hưởng tới các linh kiện bán dẫn bên trong. Ngoài ra, khả năng chịu áp lực tĩnh lên tới 350 bar giúp thiết bị được chèn trực tiếp vào lòng các piston thủy lực áp suất lớn mà không bị biến dạng.

4.3. Độ Chính Xác Tuyến Tính.

Với độ lặp lại ấn tượng $\le \pm 10\ \mu\text{m}$ và sai lệch tuyến tính cực nhỏ ( $\pm 0.01\%$ trên toàn dải đo hữu ích), hệ thống điều khiển trung tâm (PLC/DCS) luôn nhận được dữ liệu thời gian thực phản hồi chính xác vị trí cơ cấu chấp hành. Hệ số dao động nhiệt cực thấp ( $\le 30\ \text{ppm/K}$ ) đảm bảo độ ổn định của phép đo ngay cả khi nhiệt độ môi trường thay đổi đột ngột từ đêm sang ngày.

5. Ứng Dụng.

Nhờ dải hành trình đo đa dạng từ tầm trung đến dài: 914 mm (BTL39JL), 1194 mm (BTL38W9), và 1220 mm (BTL35HL), dòng cảm biến này được ứng dụng rộng rãi trong:

Hệ thống điều khiển van hành trình dầu khí: Giám sát chính xác vị trí đóng/mở của các van chặn, van bypass hành trình lớn trên các đường ống dẫn dầu thô, khí hóa lỏng (LNG/LPG) tại các giàn khoan và nhà máy lọc dầu.
Tích hợp xi lanh thủy lực hạng nặng: Gá lắp trực tiếp vào bên trong piston của các cánh tay robot thủy lực, hệ thống kích nâng tại các mỏ khai thác than đá, khoáng sản ngầm.
Nhà máy hóa chất và sản xuất sơn: Kiểm soát hành trình của các trục khuấy, cơ cấu nâng hạ bồn chứa nguyên liệu dễ bay hơi, nơi yêu cầu nghiêm ngặt về tiêu chuẩn chống cháy nổ Class I Division 1.
Hệ thống điều tiết cửa đập thủy điện: Mã hành trình dài như BTL35HL (1220 mm) là lựa chọn lý tưởng để đo đạc và phản hồi vị trí mở của các van xả tràn, van kỹ thuật công trình thủy lợi.
