BTL2WNT, BTL170P Cảm biến vị trí Balluff

Trong lắp ráp và vận hành máy móc, việc chọn một bộ cảm biến vị trí vừa bền, vừa chính xác luôn là ưu tiên hàng đầu để tránh việc phải dừng máy sửa chữa liên tục. Dòng cảm biến BTL7 của Balluff từ lâu đã quen thuộc với nhiều nhà máy nhờ khả năng đo lường ổn định, ít hỏng vặt.

Nếu bạn đang tìm hiểu về các mã cụ thể như BTL2WNT (BTL7-E509-M0150-P-S32), BTL170P (BTL7-E570-M0030-B-S32) hay mã hành trình dài BTL7-E512-M4000-P-S32, bài viết này sẽ cung cấp đầy đủ các thông số kỹ thuật cốt lõi. Chúng ta sẽ cùng xem xét kỹ từng model này có đặc điểm gì khác nhau và chúng phù hợp cho những công việc cụ thể nào trong thực tế sản xuất.

1. Tổng quan về dòng cảm biến Balluff Micropulse BTL7

Dòng BTL7 là sự phát triển vượt bậc từ công nghệ Magnetostrictive (hiệu ứng từ giảo) độc quyền của Balluff. Điểm khác biệt của BTL7 so với các dòng cũ là khả năng chống nhiễu điện từ cực tốt, tích hợp đèn LED báo trạng thái và thiết kế nhỏ gọn, bền bỉ hơn.

Cả ba mã sản phẩm BTL2WNT, BTL170P và BTL7-E512-M4000-P-S32 đều sử dụng giao diện analog (4-20 mA), giúp việc tích hợp vào các hệ thống PLC (Siemens, Mitsubishi, Rockwell…) trở nên đơn giản và nhanh chóng.

2. đặc tính kỹ thuật.

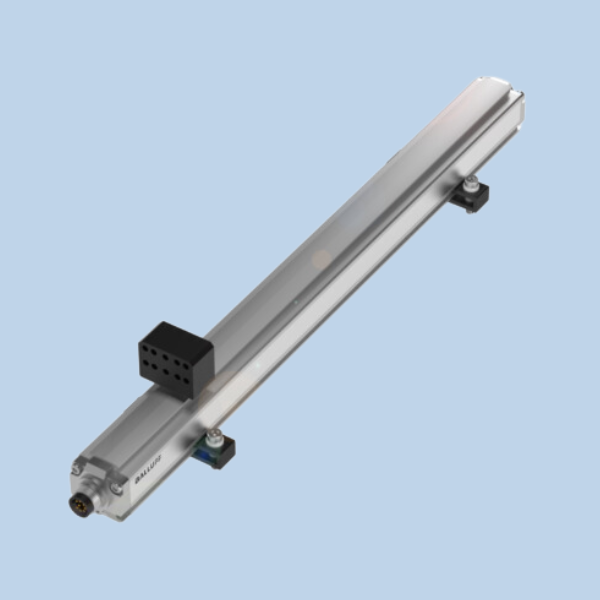

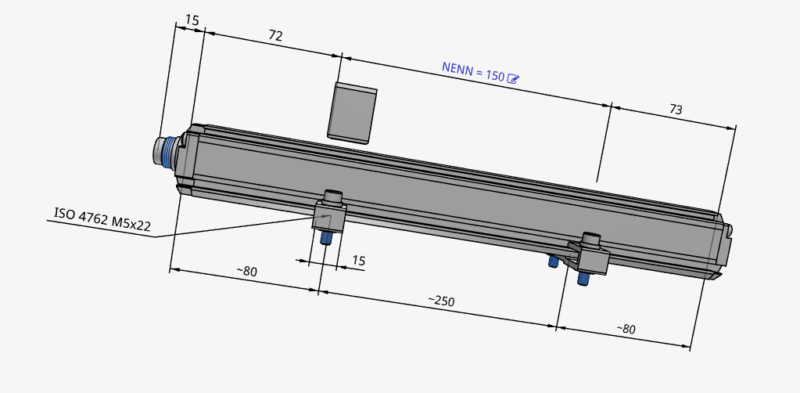

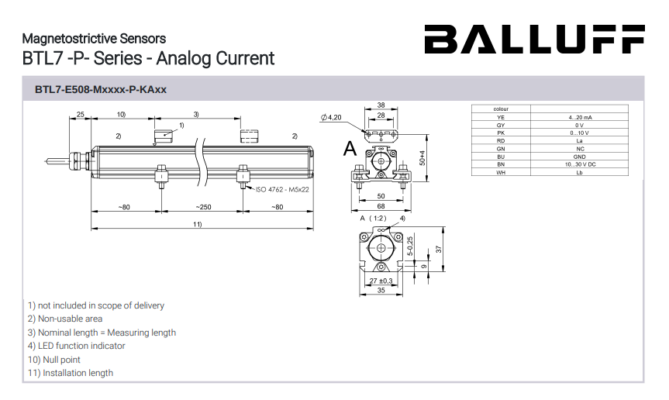

2.1. Cảm biến Balluff BTL2WNT (BTL7-E509-M0150-P-S32).

Model BTL2WNT là dòng cảm biến dạng thanh nhôm (Profile), được thiết kế để lắp đặt lộ thiên trên các bề mặt máy.

• Dải đo (Stroke length): 150 mm. Đây là kích thước tiêu chuẩn cho các hành trình ngắn như trong máy ép nhỏ hoặc tay máy robot.

• Giao diện đầu ra: Analog 4…20 mA.

• Thiết kế vỏ (Housing): Dạng Profile (P) bằng nhôm anodized, giúp tản nhiệt tốt và chống ăn mòn.

• Kết nối: Connector M12, 8-pin (S32).

• Độ phân giải: ≤ 0.2 µA, đảm bảo độ mịn của tín hiệu phản hồi.

• Tần số lấy mẫu: 4 kHz, đáp ứng các chuyển động nhanh trong công nghiệp.

2.2. Cảm biến Balluff BTL170P (BTL7-E570-M0030-B-S32).

Mã BTL170P thuộc dòng thiết kế dạng thanh tròn (Rod), chuyên dụng để lắp đặt bên trong các xy lanh thủy lực.

• Dải đo: 30 mm. Đây là dải đo cực ngắn, thường dùng để kiểm soát vị trí kẹp hoặc vị trí “Home” của các piston hành trình hẹp.

• Áp suất vận hành: Với thiết kế dạng thanh (B), cảm biến có khả năng chịu áp suất tĩnh lên đến 600 bar khi lắp trong xy lanh.

• Giao diện đầu ra: 4…20 mA.

• Vật liệu thanh đo: Thép không gỉ 1.4571, chịu được môi trường dầu thủy lực khắc nghiệt.

• Ưu điểm: Kích thước siêu gọn, độ bền cơ học cao vượt trội.

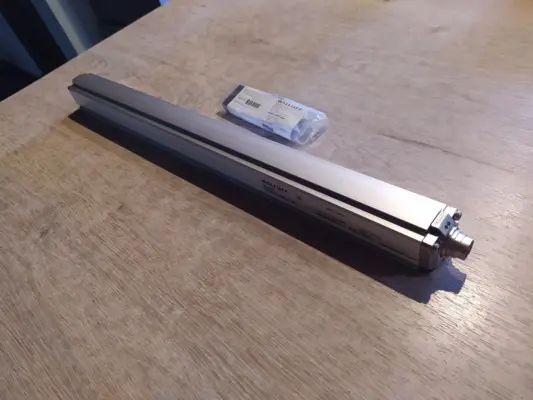

2.3. Cảm biến Balluff BTL7-E512-M4000-P-S32

Đây là phiên bản “khổng lồ” về dải đo trong dòng BTL7, phục vụ các ứng dụng đặc thù cần hành trình dài.

• Dải đo: 4000 mm (4 mét). Một trong những dải đo dài nhất mà công nghệ magnetostrictive có thể đạt được với độ chính xác cao.

• Độ phi tuyến (Non-linearity): Chỉ khoảng ±0.01% FS, một con số ấn tượng đối với thiết bị dài 4m.

• Cấu trúc: Dạng Profile (P) chịu lực. Đối với dải đo dài, vỏ nhôm của BTL7 được gia cố để tránh tình trạng cong vênh.

• Chỉ số bảo vệ: IP67, chống bụi và nước xâm nhập tuyệt đối.

3. Bảng thông số kỹ thuật so sánh.

Đặc điểm	BTL2WNT (M0150-P)	BTL170P (M0030-B)	BTL7-E512-M4000-P
Kiểu dáng	Profile (Thanh nhôm)	Rod (Thanh tròn)	Profile (Thanh nhôm)
Dải đo (Stroke)	150 mm	30 mm	4000 mm
Tín hiệu ra	4-20 mA	4-20 mA	4-20 mA
Điện áp hoạt động	10…30 VDC	10…30 VDC	10…30 VDC
Độ chính xác lặp lại	≤ ± 0.2 µA	≤ ± 0.2 µA	≤ ± 0.2 µA
Nhiệt độ vận hành	-40…+85 °C	-40…+85 °C	-40…+85 °C
Kiểu kết nối	M12 (8-pin)	M12 (8-pin)	M12 (8-pin)

---

4. Điểm mạnh vượt trội của cảm biến vị trí Balluff dòng BTL7.

Công nghệ đo không tiếp xúc.

Nguyên lý Magnetostrictive cho phép cảm biến đo lường thông qua một “con chạy” (magnet) di chuyển dọc theo thân cảm biến mà không hề chạm vào nhau. Điều này loại bỏ hoàn toàn ma sát, giúp thiết bị có tuổi thọ gần như vô hạn, không bị mài mòn theo thời gian như các loại điện trở tuyến tính truyền thống.

Độ ổn định tín hiệu và chống nhiễu.

Các mã BTL2WNT, BTL170P và BTL7-E512-M4000-P-S32 đều đạt tiêu chuẩn EMC khắt khe. Ngay cả khi lắp đặt gần các biến tần (VFD) hoặc động cơ công suất lớn, tín hiệu 4-20mA vẫn giữ được độ ổn định, không bị nhảy số hay nhiễu loạn.

Tích hợp đèn LED thông minh.

Dòng BTL7 tích hợp hệ thống đèn LED đa sắc trên đầu cảm biến. Kỹ thuật viên có thể dễ dàng kiểm tra trạng thái hoạt động:

• Xanh lá: Hoạt động bình thường.

• Đỏ nhấp nháy: Lỗi tín hiệu hoặc không nhận diện được con chạy từ tính.

• Vàng: Đang trong chế độ cài đặt/căn chỉnh.

Khả năng tự phục hồi.

Nếu con chạy từ tính tạm thời rời khỏi dải đo và quay trở lại, cảm biến Balluff sẽ ngay lập tức cập nhật vị trí chính xác mà không cần phải reset hay thiết lập lại hệ thống.

5. Ứng dụng thực tiễn của sản phẩm.

Tùy vào mã sản phẩm và đặc tính kỹ thuật, các cảm biến này được ứng dụng rộng rãi trong:

1. Hệ thống Thủy lực (BTL170P): Theo dõi vị trí piston trong xy lanh thủy lực của các máy ép nhựa, máy chấn tôn hoặc hệ thống nâng hạ trong ngành thép.

2. Máy chế biến gỗ & Đá (BTL7-E512-M4000-P-S32): Nhờ dải đo dài 4m, sản phẩm này lý tưởng để kiểm soát hành trình di chuyển của đầu cắt trên các khổ máy lớn.

3. Công nghiệp Ô tô (BTL2WNT): Sử dụng trong các dây chuyền lắp ráp, kiểm tra vị trí chính xác của các đồ gá (jig) và tay máy robot.

4. Năng lượng tái tạo: Giám sát góc nghiêng của cánh quạt điện gió hoặc vị trí các tấm pin năng lượng mặt trời.
