Cảm biến vị trí BTL266T, BTL2U6Z

Trong kỹ thuật điều khiển và tự động hóa, việc xác định vị trí chính xác của các cơ cấu truyền động là yêu cầu cơ bản để hệ thống vận hành ổn định. Dòng cảm biến Micropulse BTL7 của Balluff là giải pháp kỹ thuật đáp ứng tốt các tiêu chuẩn về độ bền và tính chính xác trong môi trường công nghiệp.

Bài viết dưới đây tập trung cung cấp các thông số kỹ thuật chi tiết và đặc tính vận hành của các mã sản phẩm cụ thể: BTL266T (BTL7-V50D-M0550-P-C003), BTL2U6Z (BTL7-V50D-M0450-P-C003), BTL7-V50D-M0200-P-C003 và BTL7-V50D-M0680-P-C003. Đây là những thiết bị đo lường không tiếp xúc, giúp hạn chế tối đa sai số do mài mòn cơ học, hiện đang được CTI Supply phân phối trực tiếp tại thị trường Việt Nam.

1. Tổng quan về công nghệ Magnetostrictive trên Balluff BTL7.

Cảm biến vị trí Balluff BTL7 sử dụng công nghệ từ giảo (Magnetostrictive). Đây là phương pháp đo lường không tiếp xúc, cho phép xác định vị trí của một mục tiêu chuyển động thông qua sự tương tác giữa xung dòng điện trong ống dẫn sóng và từ trường từ một nam châm định vị.

1.1. Ưu điểm của công nghệ này bao gồm.

• Không mài mòn: Vì không có sự tiếp xúc cơ học, cảm biến có tuổi thọ gần như vô hạn.

• Độ chính xác cao: Khả năng lặp lại cực tốt, không bị ảnh hưởng bởi bụi bẩn, rung động hay áp suất cao.

• Tín hiệu tuyệt đối: Ngay cả khi mất nguồn và khởi động lại, cảm biến vẫn biết chính xác vị trí mà không cần quy không (homing).

1.2. Nguyên lý hoạt động và công nghệ cốt lõi.

Các model thuộc series BTL7-V50D vận hành dựa trên công nghệ từ giảo (Magnetostrictive). Thay vì sử dụng các tiếp điểm vật lý dễ hỏng hóc, cảm biến xác định vị trí thông qua tương tác từ trường. Điều này giúp thiết bị duy trì được độ chính xác trong thời gian dài, ngay cả khi làm việc trong điều kiện rung động mạnh hoặc áp suất cao của hệ thống thủy lực.

2. Chi tiết kỹ thuật các Model trọng tâm.



Dưới đây là bảng tổng hợp các mã sản phẩm (Order Code và Type Code) mà chúng tôi đang tập trung cung cấp:

STT	Order Code	Type Code (Mã loại)	Chiều dài đo (mm)

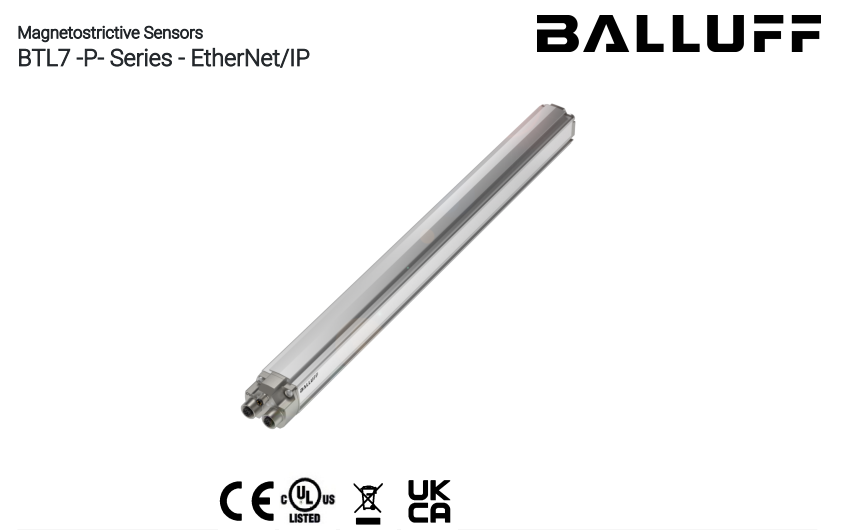

1	BTL266T	BTL7-V50D-M0550-P-C003	550 mm

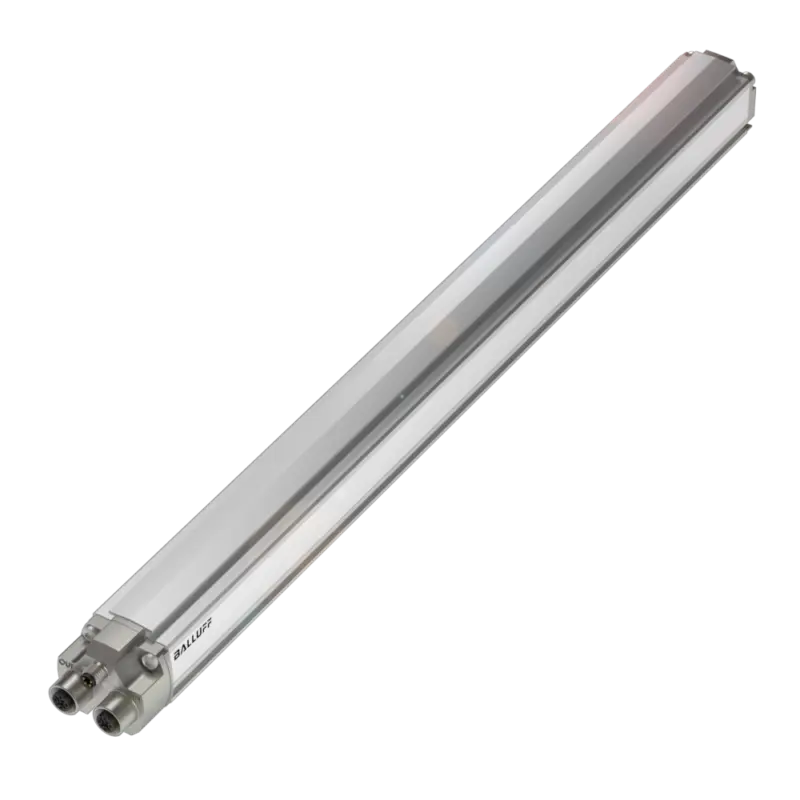

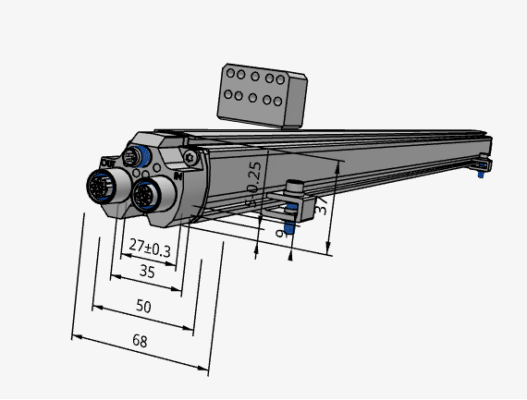

2	BTL2U6Z	BTL7-V50D-M0450-P-C003	450 mm

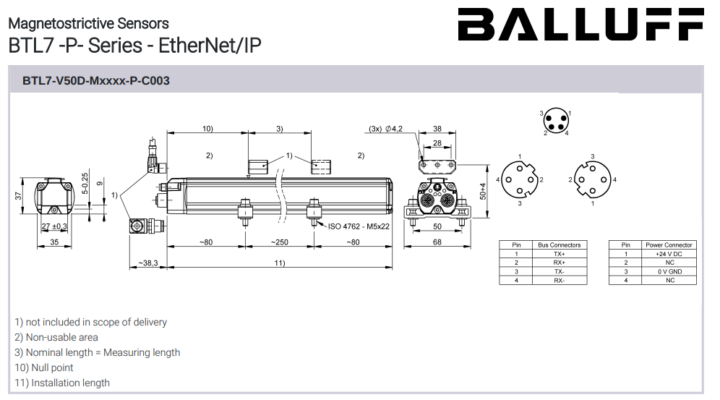

3	–	BTL7-V50D-M0200-P-C003	200 mm
4	–	BTL7-V50D-M0680-P-C003	680 mm

Phân tích cấu trúc mã sản phẩm:

• BTL7: Thế hệ cảm biến Micropulse tiên tiến nhất của Balluff với khả năng chống nhiễu EMC vượt trội.

• V50D: Giao diện điều khiển (Interface). Đây thường là giao diện analog hoặc dành cho các ứng dụng điều khiển van thủy lực đặc thù, cung cấp độ phân giải cao.

• M0XXX: Chiều dài danh định (Nominal length) tính bằng milimet. Ví dụ M0550 tương đương 550mm hành trình đo hiệu dụng.

• P: Dạng vỏ (Housing). Ký hiệu “P” thường đại diện cho thiết kế dạng Profile (dạng thanh nhôm định hình), dễ dàng lắp đặt bên ngoài các cơ cấu máy.

• C003: Kiểu kết nối điện (Connection). Thông thường là dạng đầu nối 8-pin hoặc các chuẩn kết nối công nghiệp giúp tối ưu hóa việc truyền dẫn tín hiệu.

3. Thông số kỹ thuật chi tiết (Technical Data).

Các model như BTL266T (BTL7-V50D-M0550-P-C003) và các mã tương tự sở hữu bộ thông số vận hành ấn tượng:

• Độ lặp lại: $\le$ 10 µm.

• Độ phân giải: Tùy thuộc vào bộ điều khiển nhưng có thể đạt mức cực nhỏ, đảm bảo chuyển động mịn cho xi lanh.

• Tốc độ lấy mẫu: Lên đến vài kHz, cho phép đáp ứng tức thời trong các hệ thống điều khiển servo thủy lực tốc độ cao.

• Điện áp hoạt động: 10…30 VDC.

• Nhiệt độ vận hành: -40°C đến +85°C, phù hợp với môi trường công nghiệp khắc nghiệt tại Việt Nam.

• Tiêu chuẩn bảo vệ: IP67 (chống bụi và nước xâm nhập).

• Chống rung động/Sốc: Đạt chuẩn EN 60068-2-6 và EN 60068-2-27.

• Vỏ bọc: Làm bằng nhôm Anodized cao cấp, chống ăn mòn hóa học và cơ học.

4. Điểm mạnh vượt trội của dòng Balluff BTL7-V50D.



Tại sao các kỹ sư tự động hóa lại ưu tiên sử dụng BTL2U6Z (BTL7-V50D-M0450-P-C003) hay BTL7-V50D-M0680-P-C003?

1. Chẩn đoán thông minh: Tích hợp đèn LED hiển thị trạng thái hoạt động ngay trên thân cảm biến, giúp kỹ thuật viên nhanh chóng xác định lỗi nguồn hoặc lỗi từ trường (mất nam châm).

2. Khả năng chống nhiễu tuyệt vời: Trong môi trường nhà máy có nhiều biến tần và động cơ lớn, BTL7 vẫn giữ vững độ chính xác nhờ lớp vỏ bảo vệ và thiết kế mạch điện hiện đại.

3. Lắp đặt linh hoạt: Dạng Profile cho phép gắn nam châm trượt hoặc nam châm tự do, phù hợp với nhiều kiểu thiết kế máy khác nhau mà không cần khoan sâu vào lòng xi lanh.

4. Độ bền cơ học: Không có bộ phận chuyển động mòn bên trong, giúp giảm thiểu chi phí bảo trì và thời gian dừng máy (downtime).

5. Ứng dụng thực tế của cảm biến Balluff BTL7.

Dòng cảm biến này được thiết kế để phục vụ các ngành công nghiệp nặng và đòi hỏi độ chính xác tuyệt đối:

• Hệ thống thủy lực: Giám sát hành trình xi lanh trong các máy ép nhựa, máy đúc, hoặc các máy chấn tôn khổ lớn.

• Năng lượng tái tạo: Điều chỉnh góc nghiêng của cánh tuabin gió hoặc các tấm pin năng lượng mặt trời.

• Ngành thép và kim loại: Kiểm soát vị trí trong các dây chuyền cán thép, nơi có nhiệt độ cao và nhiều bụi kim loại.

• Giao thông vận tải: Hệ thống nâng hạ trên xe tải chuyên dụng hoặc các thiết bị xây dựng nặng.

• Chế biến gỗ: Cắt và gọt gỗ với độ chính xác milimet để đảm bảo chất lượng thành phẩm.
