Cảm Biến Vị Trí Balluff BTL108P, BTL1PAH, BTL00Y5

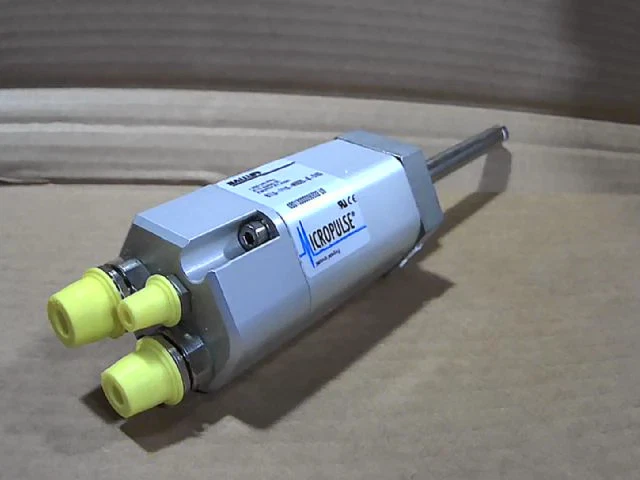

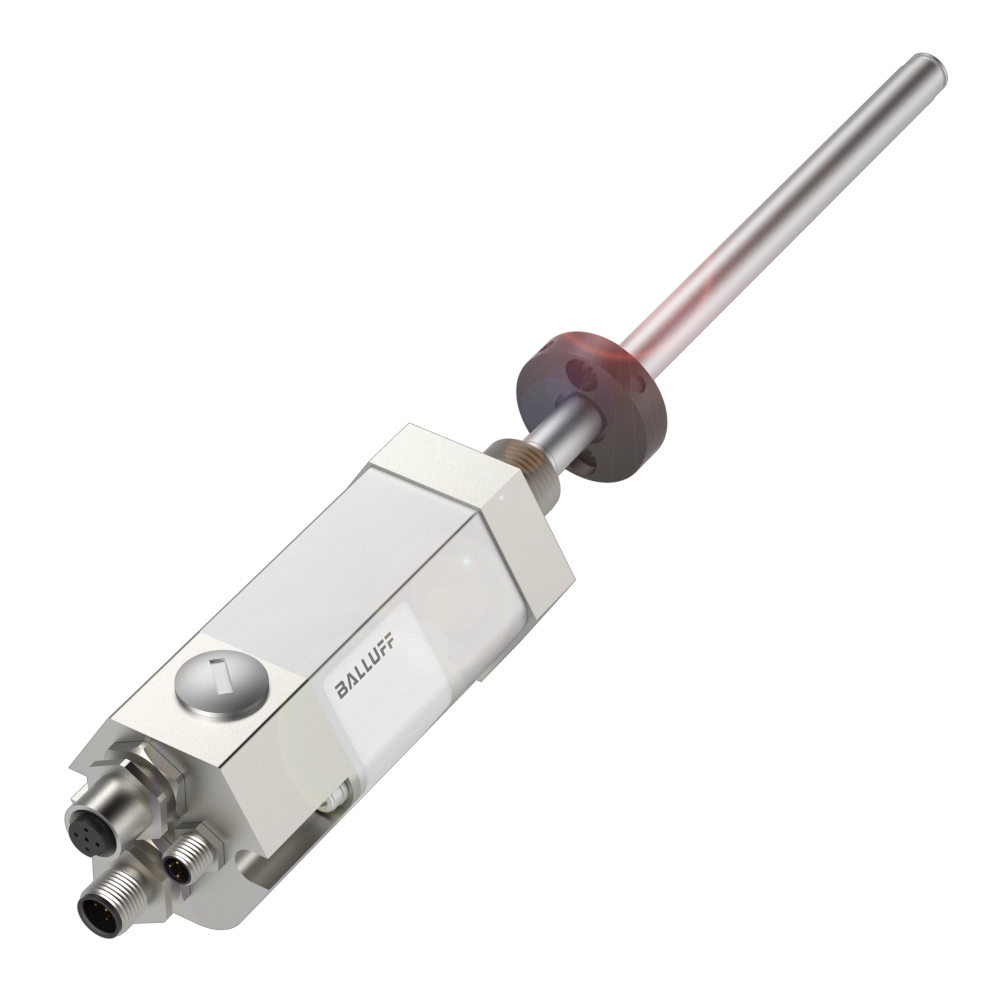

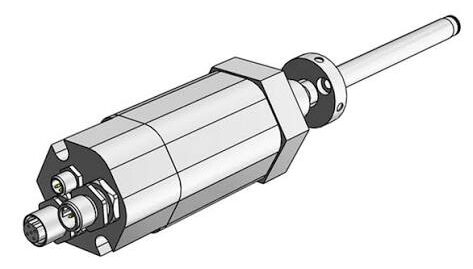

Cảm biến vị trí tuyến tính BTL108P (BTL5-T110-M0350-A-S103), BTL1PAH (BTL5-T110-M0400-A-S103) và BTL00Y5 (BTL5-T110-M0600-A-S103) là các thiết bị đo lường hành trình độ chính xác cao thuộc dòng Micropulse BTL5 của thương hiệu Balluff (Đức). Nhờ áp dụng công nghệ từ giảo (Magnetostrictive) tiên tiến cùng chuẩn truyền thông Profibus-DP, các mã cảm biến này cung cấp phản hồi vị trí tức thời, chính xác và hoạt động bền bỉ trong những môi trường công nghiệp khắc nghiệt nhất.

1. Bảng So Sánh Thông Số Kỹ Thuật Mã BTL108P, BTL1PAH và BTL00Y5.

Dưới đây là bảng tổng hợp thông số kỹ thuật cốt lõi giữa ba mã cảm biến vị trí Balluff BTL5-T110:

Thông số kỹ thuật	BTL108P (BTL5-T110-M0350-A-S103)	BTL1PAH (BTL5-T110-M0400-A-S103)	BTL00Y5 (BTL5-T110-M0600-A-S103)
Mã đặt hàng (Order Code)	BTL108P	BTL1PAH	BTL00Y5
Mã sản phẩm (Type Key)	BTL5-T110-M0350-A-S103	BTL5-T110-M0400-A-S103	BTL5-T110-M0600-A-S103
Chiều dài hành trình (Stroke)	350 mm	400 mm	600 mm
Nguyên lý đo	Từ giảo (Magnetostrictive)	Từ giảo (Magnetostrictive)	Từ giảo (Magnetostrictive)
Giao diện tín hiệu (Interface)	Profibus-DP (T110)	Profibus-DP (T110)	Profibus-DP (T110)
Tốc độ truyền dữ liệu	Lên đến 12 Mbit/s	Lên đến 12 Mbit/s	Lên đến 12 Mbit/s
Độ phân giải (Resolution)	-5µm	-5µm	-5µm
Độ sai lệch tuyến tính	≤ ±30µm	≤ ±30µm	≤ ±30µm
Độ lặp lại (Repeatability)	≤ ±5µm	≤ ±5µm	≤ ±5µm
Điện áp hoạt động	20…28V DC	20…28V DC	20…28V DC
Chất liệu thân (Housing)	Thép không gỉ 1.4404 / Anodized Aluminum	Thép không gỉ 1.4404 / Anodized Aluminum	Thép không gỉ 1.4404 / Anodized Aluminum
Áp suất chịu đựng tối đa	600 bar (Static)	600 bar (Static)	600 bar (Static)
Chuẩn kết nối (Connector)	Connector M12 / S103	Connector M12 / S103	Connector M12 / S103
Cấp bảo vệ (IP Rating)	IP67 / IP68 (theo tiêu chuẩn IEC 60529)	IP67 / IP68 (theo tiêu chuẩn IEC 60529)	IP67 / IP68 (theo tiêu chuẩn IEC 60529)
Nhiệt độ vận hành	-40°C… +85°C	-40°C… +85°C	-40°C… +85°C

2. Phân Tích Kỹ Thuật Chi Tiết Balluff BTL5-T110 Series.

2.1. Nguyên Lý Đo Từ Giảo Đo Lường Không Tiếp Xúc.

Cả ba model (BTL5-T110-M0350-A-S103), (BTL5-T110-M0400-A-S103) và (BTL5-T110-M0600-A-S103) đều sử dụng công nghệ định vị từ giảo Micropulse độc quyền của Balluff:

• Cơ chế vận hành: Một xung điện từ được phát đi dọc theo dây sóng (waveguide) định vị bên trong ống thép. Khi xung này gặp từ trường của nam chân định vị (magnet positioning target), một sóng siêu âm ngược dòng được tạo ra.

• Đo lường thời gian trôi (Time-of-flight): Bộ xử lý tích hợp tính toán khoảng thời gian từ lúc phát xung điện đến khi nhận lại sóng cơ học để xác định vị trí chính xác của nam châm theo thời gian thực.

• Không mài mòn: Do nam châm định vị di chuyển không tiếp xúc vật lý với thanh cảm biến, thiết bị hoàn toàn không gặp phải tình trạng mài mòn cơ học hay suy giảm độ chính xác qua thời gian sử dụng.

2.2. Chuẩn Truyền Thông Công Nghiệp Profibus-DP (Ký Hiệu T110).

Giao diện T110 trên dòng BTL5 đại diện cho giao thức Profibus-DP – một trong những chuẩn bus trường phổ biến nhất trong mạng tự động hóa công nghiệp:

• Tốc độ truyền dữ liệu cao: Hỗ trợ tốc độ lên tới 12Mbit/s giúp phản hồi nhanh chóng vị trí của các trục di chuyển tốc độ cao.

• Độ tin cậy dữ liệu: Chuẩn truyền thông số giúp chống nhiễu vượt trội so với tín hiệu tương tự (Analog 0-10V hoặc 4-20mA), không bị suy hao khi truyền xa trong môi trường nhiều nhiễu điện từ từ biến tần hay động cơ công suất lớn.

• Tích hợp dễ dàng: Cảm biến gửi trực tiếp dữ liệu vị trí tuyệt đối (Absolute Position) về PLC (như Siemens S7-1200/1500) mà không cần qua bộ chuyển đổi ADC bên ngoài.

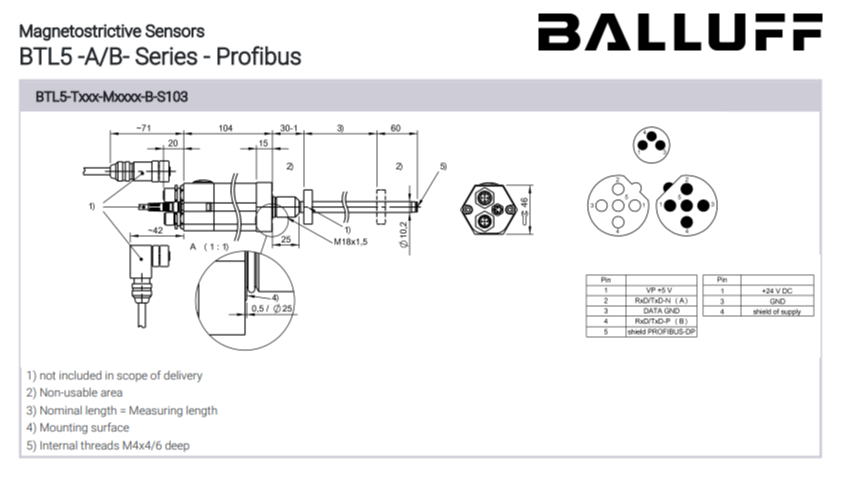

2.3. Kết Cấu Cơ Khí Dạng Thanh (Form A) Chịu Áp Suất Cao.

Ký tự “A” trong mã BTL5-T110-Mxxxx-A-S103 biểu thị thiết kế dạng thanh tròn (Rod-style):

• Lắp đặt chuyên dụng cho Xi Lanh Thủy Lực: Thanh cảm biến bằng thép không gỉ 1.4404 (AISI 316L) được thiết kế để luồn trực tiếp vào ty xi lanh.

• Khả năng chịu áp lực lớn: Thiết kế chịu được áp suất tĩnh lên đến 600 bar, đáp ứng hoàn hảo các hệ thống thủy lực áp suất cao trong ngành chế tạo máy nặng.

• Khả năng kín nước & chống bụi: Đạt cấp bảo vệ IP67/IP68, chống lại sự xâm nhập của dầu thủy lực, nước xịt rửa và bụi bẩn bám dính.

3. Điểm Mạnh.

1. Đo Lường Vị Trí Tuyệt Đối (Absolute Measurement): Khi mất nguồn điện đột ngột và khởi động lại, cảm biến xác định ngay lập tức vị trí hiện tại của nam châm mà không cần thực hiện chu trình chạy về gốc (Home sequence).

2. Độ Chính Xác Cực Cao: Độ phân giải cực mịn ≤ 5µm kết hợp với độ lặp lại ≤ ±5µm giúp tối ưu hóa khả năng điều khiển vị trí chính xác micro-mẹt cho các trục chuyển động phức tạp.

3. Dải Hành Trình Linh Hoạt:

   • BTL108P (BTL5-T110-M0350-A-S103): Hành trình 350mm – Phù hợp với các hành trình ép ngắn, xi lanh định vị cỡ trung.

   • BTL1PAH (BTL5-T110-M0400-A-S103): Hành trình 400mm – Đáp ứng tiêu chuẩn dải đo thông dụng trong máy khuôn mẫu.

   • BTL00Y5 (BTL5-T110-M0600-A-S103): Hành trình 600mm – Lựa chọn lý tưởng cho các trục ép thủy lực dài, hệ thống cuộn xả vật liệu.

4. Độ Bền & Khả Năng Kháng Nhiễu EMC: Vỏ bằng hợp kim nhôm anốt hóa kết hợp phần ống thăm dò thép không gỉ chống ăn mòn, chịu chấn động cơ học theo tiêu chuẩn EN 60068-2-6/27.

4. Ứng Dụng Thực Tế Trong Sản Xuất Công Nghiệp.

Các sản phẩm cảm biến Balluff BTL108P, BTL1PAH và BTL00Y5 được ứng dụng rộng rãi trong nhiều ngành công nghiệp mũi nhọn:

• Hệ Thống Xi Lanh Thủy Lực Thông Minh: Phản hồi vị trí hành trình ty xi lanh trong các máy ép thủy lực, máy chấn tôn, máy đột dập công nghiệp.

• Ngành Nhựa & Ép Phun (Injection Molding): Kiểm soát chính xác vị trí đóng/mở khuôn, vị trí trục lừa keo và vị trí ty đẩy sản phẩm.

• Luyện Kim & Chế Tạo Thép: Lắp đặt trong hệ thống điều khiển con lăn, xi lanh nâng hạ gáo thép, máy cán thép nóng/nguội nơi có nhiệt độ và chấn động cao.

• Máy Khai Thác Khoáng Sản & Cơ Khí Hạng Nặng: Định vị cần cẩu, thiết bị nâng hạ, hệ thống điều hướng trong máy đào hầm TBM.

• Nhà Máy Tự Động Hóa & Thủy Điện: Điều khiển độ mở van thủy lực, van điều tiết dòng chảy turbine với độ chính xác cao tuyệt đối.
