Cảm biến vị trí BTL04LP và BTL02JK

Cảm biến vị trí tuyến tính dòng Micropulse BTL của Balluff (Đức) sử dụng công nghệ đo từ giảo (Magnetostrictive) không tiếp xúc để đo lường và giám sát hành trình trong các hệ thống công nghiệp. Thiết bị xác định vị trí dựa trên sự tương tác từ trường, giúp hạn chế sự mài mòn cơ học trong quá trình vận hành liên tục.

Trong dòng sản phẩm này, hai mã cảm biến BTL04LP (BTL5-P1-M0300-B-DEXB-KA10) và BTL02JK (BTL5-P1-M0500-H-SA220-KA05) được sản xuất để đáp ứng các điều kiện làm việc riêng biệt. Model BTL04LP tích hợp cấu trúc vỏ chống cháy nổ cho môi trường có nguy cơ cháy nổ cao, trong khi model BTL02JK dạng thanh chịu áp suất được tối ưu hóa để lắp đặt trực tiếp bên trong các xi lanh thủy lực.

1. Nguyên Lý Hoạt Động Của Dòng Cảm Biến Balluff BTL.

Dòng cảm biến vị trí Balluff BTL5 hoạt động dựa trên nguyên lý sóng dừng từ gián. Bên trong thân cảm biến có một dây phát tín hiệu (waveguide). Khi một xung điện (Start pulse) được gửi qua dây này, nó tạo ra một từ trường xung quanh dây. Khi từ trường này gặp từ trường của nam châm định vị (magnet cursor) gắn trên bộ phận chuyển động, một biến dạng cơ học cục bộ dạng sóng siêu âm sẽ phát sinh.

Sóng cơ học này truyền ngược lại đầu cảm biến với tốc độ xác định và được bộ cảm biến sóng nhận diện, biến đổi thành xung dừng (Stop pulse). Khoảng thời gian giữa xung Start và xung Stop tỉ lệ thuận hoàn toàn với khoảng cách vị trí của nam châm.

Ưu điểm cốt lõi của công nghệ:

• Đo lường không tiếp xúc: Nam châm di chuyển mà không chạm vào thân cảm biến, loại bỏ hoàn toàn ma sát cơ học.

• Đo vị trí tuyệt đối (Absolute position): Ngay cả khi mất điện và khởi động lại, cảm biến trả về vị trí chính xác tức thì mà không cần qua quy trình “tìm điểm gốc” (Homing).

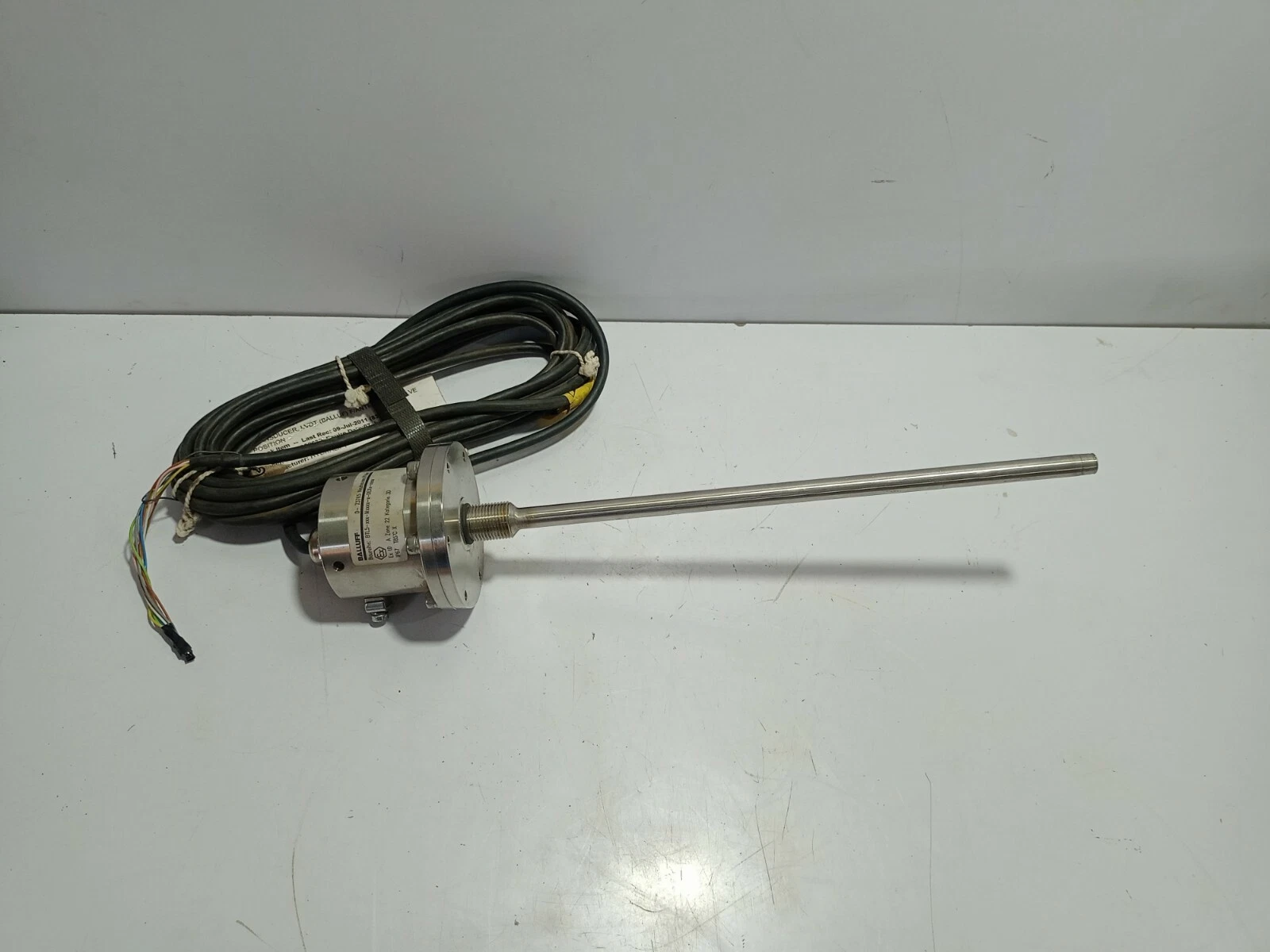

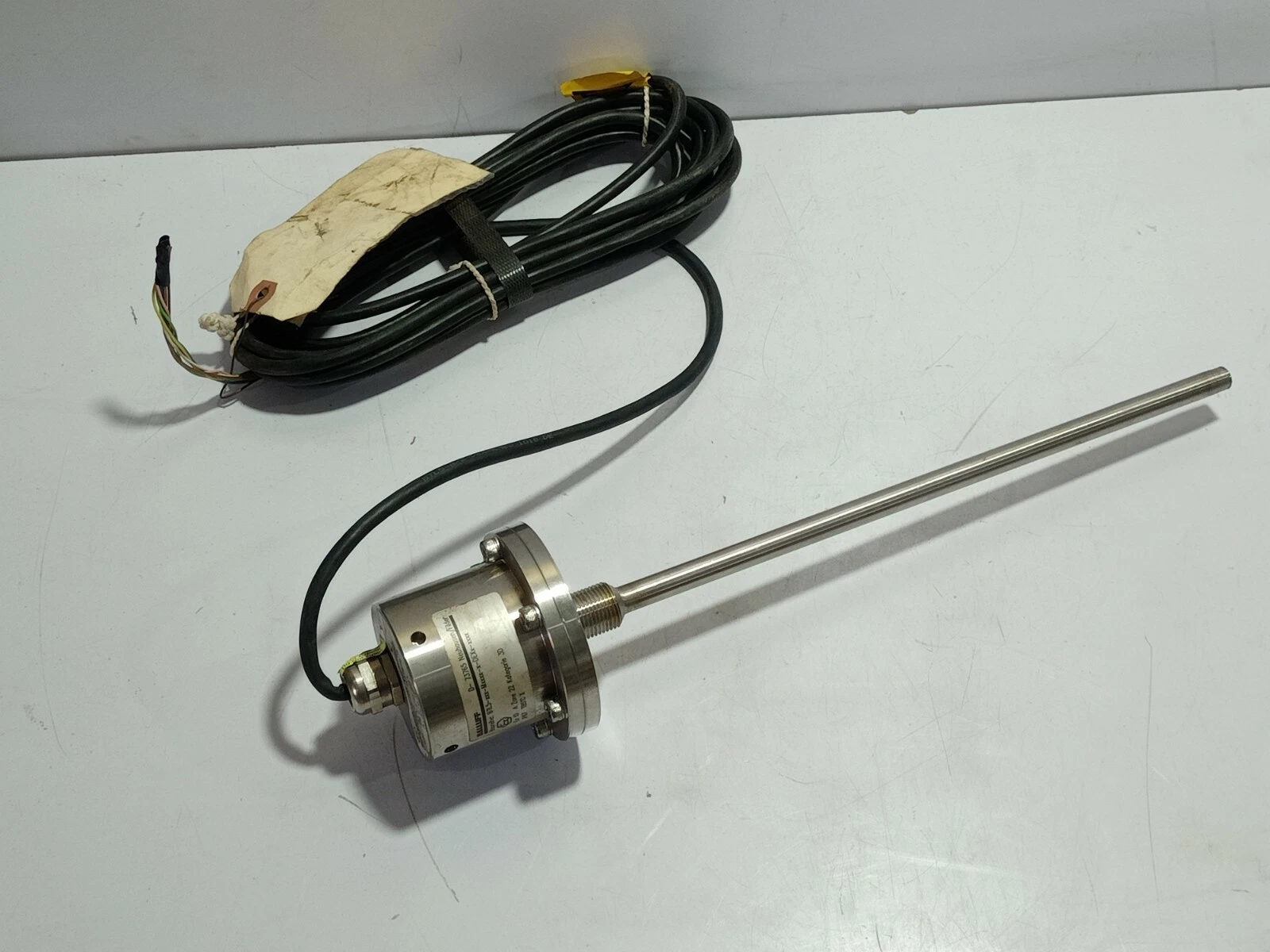

2. Chi Tiết Kỹ Thuật Cảm Biến BTL04LP (BTL5-P1-M0300-B-DEXB-KA10).

Mã thiết bị BTL04LP (BTL5-P1-M0300-B-DEXB-KA10) là dòng cảm biến vị trí tuyến tính được thiết kế đặc biệt cho các môi trường có nguy cơ cháy nổ cao (Hazardous Areas) nhờ vỏ chuẩn DEXB (Explosion-proof / Flameproof).

• BTL04LP (BTL5-P1-M0300-B-DEXB-KA10)
• Dải đo: 300 mm
• Tiêu chuẩn: Chống cháy nổ DEXB (ATEX/IECEx Ex d)
• Giao diện: P-Interface (Pulse Start/Stop)
• Kết nối: Cáp KA10 (10 mét)

Thông Số Kỹ Thuật Chi Tiết của BTL04LP.

• Mã đặt hàng (Order Code): BTL04LP

• Mã sản phẩm (Type Code): BTL5-P1-M0300-B-DEXB-KA10

• Dải đo tuyến tính (Nominal Stroke): 300 mm

• Giao thức tín hiệu (Interface): P1 – Pulse Interface (Giao diện tín hiệu xung Start/Stop). Dạng giao diện kỹ thuật số có khả năng chống nhiễu vô cùng hiệu quả trên khoảng cách truyền dẫn xa.

• Chứng chỉ an toàn (Explosion Protection): Ký hiệu DEXB biểu thị vỏ bảo vệ chuyên dụng chống cháy nổ chuẩn Ex d (Flameproof enclosure), đáp ứng tiêu chuẩn quốc tế ATEX / IECEx cho môi trường khí và bụi dễ cháy.

• Vật liệu vỏ (Housing Material): Thép không gỉ (Stainless Steel) chống ăn mòn hóa chất và va đập cơ học cực mạnh.

• Độ phân giải & Độ lặp lại: Độ phân giải phụ thuộc vào bộ điều khiển đọc xung (có thể đạt µm); độ lặp lại $\le \pm 5\,\mu\text{m}$.

• Độ tuyến tính (Non-linearity): $\pm 100\,\mu\text{m}$ trên toàn bộ dải đo 300 mm.

• Điện áp hoạt động: $20\dots28\text{ VDC}$.

• Kiểu kết nối điện: Ký hiệu KA10 tương ứng với cáp đúc sẵn dài 10 mét, chất liệu cáp bảo vệ cao cấp chống nhiễu từ trường bên ngoài.

• Cấp bảo vệ môi trường: IP67 / IP68 (chịu ngập nước và ngâm hóa chất nhẹ).

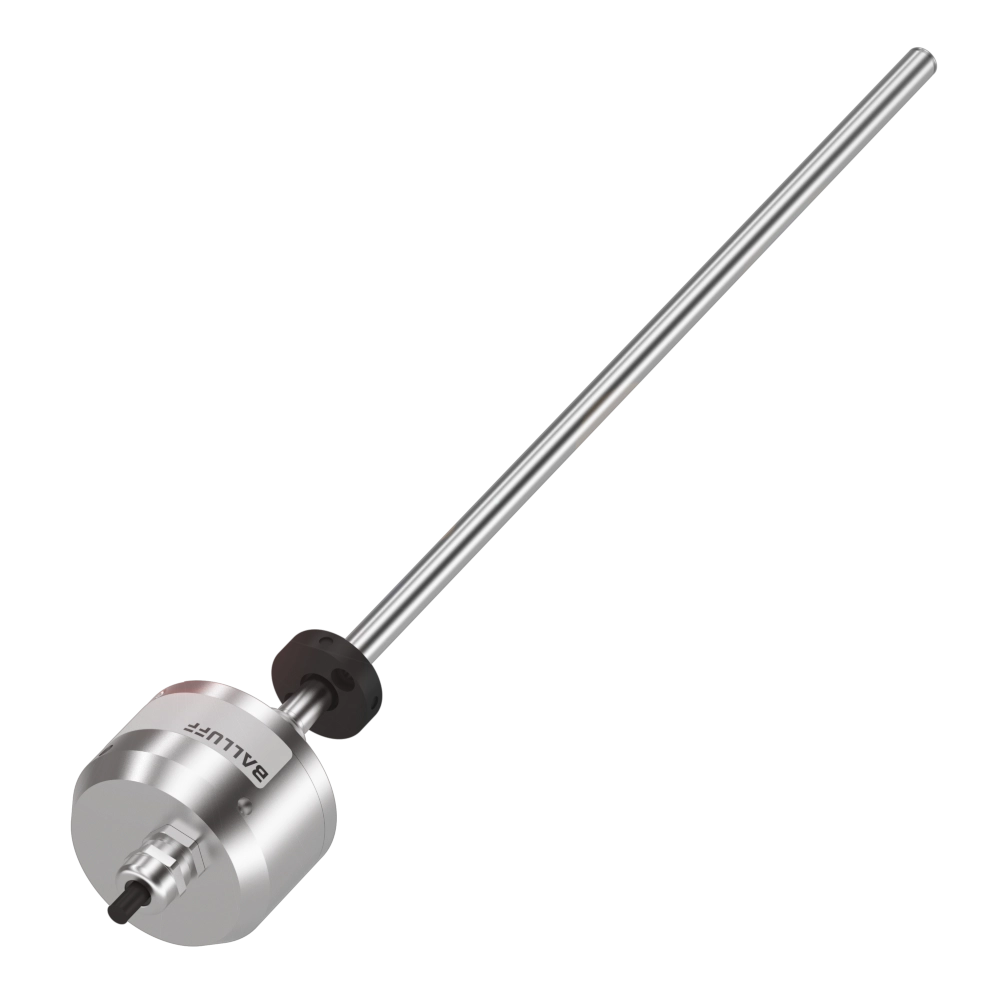

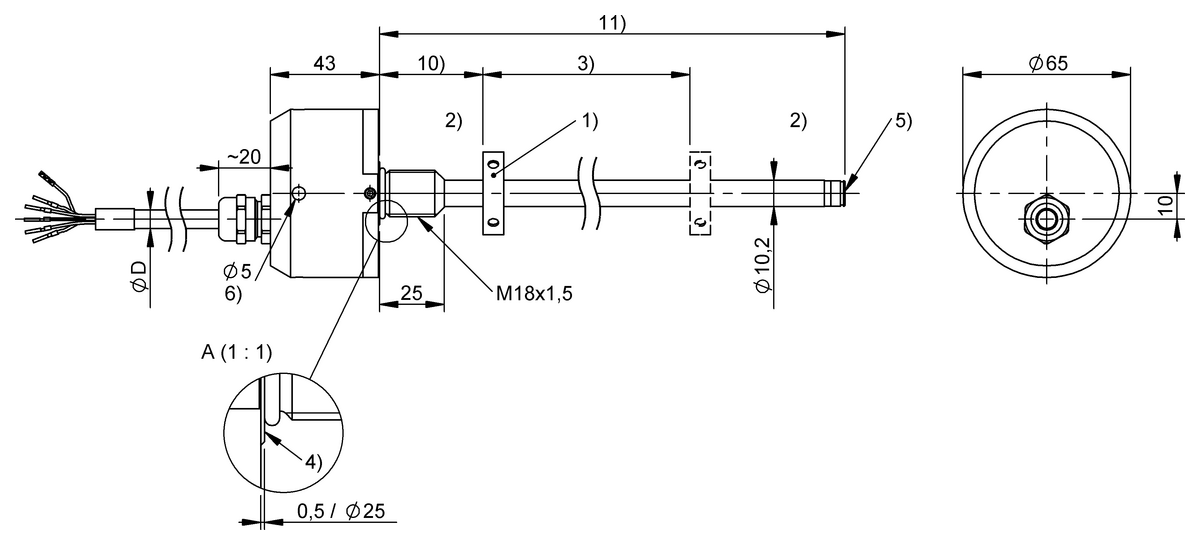

3. Chi Tiết Kỹ Thuật Cảm Biến BTL02JK (BTL5-P1-M0500-H-SA220-KA05).

Mã thiết bị BTL02JK (BTL5-P1-M0500-H-SA220-KA05) là dòng cảm biến dạng thanh (Rod style – ký hiệu H) chịu áp suất cao, tối ưu hóa triệt để cho việc tích hợp trực tiếp bên trong các xi lanh thủy lực công nghiệp.

• BTL02JK (BTL5-P1-M0500-H-SA220-KA05)
• Dải đo: 500 mm
• Thiết kế: Dạng thanh chịu áp cao H-style (cho Xi lanh)
• Giao diện: P-Interface (Pulse Start/Stop)
• Biến thể: SA220 (Cấu hình nhiệt độ & chống rung đặc biệt)
• Kết nối: Cáp KA05 (5 mét)

Thông Số Kỹ Thuật Chi Tiết của BTL02JK.

• Mã đặt hàng (Order Code): BTL02JK

• Mã sản phẩm (Type Code): BTL5-P1-M0500-H-SA220-KA05

• Dải đo tuyến tính (Nominal Stroke): 500 mm

• Giao thức tín hiệu (Interface): P1 – Pulse Interface (Giao diện tín hiệu xung Start/Stop kỹ thuật số).

• Kiểu dáng thiết kế (Design/Housing): Ký hiệu H biểu thị thiết kế thanh inox chịu lực (Rod profile), có khả năng chịu áp suất tĩnh lên đến 600 bar bên trong buồng xi lanh thủy lực.

• Tùy chọn đặc biệt (Special Application – SA220): Biến thể SA220 nâng cấp khả năng chịu nhiệt độ môi trường, tăng cường các lớp chống xóc/chống rung chấn cơ học và linh hoạt về kiểu định vị nam châm chuyên dụng.

• Vật liệu thanh cảm biến: Thép không gỉ cao cấp (1.4404 / AISI 316L).

• Độ tuyến tính: $\pm 100\,\mu\text{m}$ trên dải đo 500 mm.

• Độ lặp lại (Repeat accuracy): $\le \pm 5\,\mu\text{m}$.

• Tần số lấy mẫu: Phụ thuộc độ dài dải đo (với dải 500 mm, tần số đáp ứng đạt hàng nghìn lần/giây).

• Kiểu kết nối điện: Ký hiệu KA05 ứng với cáp liền thân dài 5 mét chống tĩnh điện và dầu mỡ công nghiệp.

• Áp suất vận hành: Chịu áp suất làm việc liên tục đến 600 bar khi gắn chìm trong xi lanh.

4. Bảng So Sánh Kỹ Thuật.

Thông Số Kỹ Thuật	BTL04LP (BTL5-P1-M0300-B-DEXB-KA10)	BTL02JK (BTL5-P1-M0500-H-SA220-KA05)
Mã Đặt Hàng	BTL04LP	BTL02JK
Hành Trình Đo (Stroke)	300 mm	500 mm
Chuẩn Tín Hiệu	P-Interface (Start/Stop Pulse)	P-Interface (Start/Stop Pulse)
Kiểu Thiết Kế Thân	Vỏ kim loại chống cháy nổ DEXB	Dạng thanh (Rod H-style) chịu áp lực cao
Tính Năng Nổi Bật	Chuẩn ATEX/IECEx Ex d chống cháy nổ	Chịu áp suất thủy lực 600 bar, chuẩn SA220
Chiều Dài Cáp	10 mét (KA10)	5 mét (KA05)
Độ Lặp Lại	$\le \pm 5\,\mu\text{m}$	$\le \pm 5\,\mu\text{m}$
Độ Tuyến Tính	$\pm 100\,\mu\text{m}$	$\pm 100\,\mu\text{m}$
Vật Liệu Cấu Tạo	Thép không gỉ inox	Thép không gỉ inox 316L
Môi Trường Tối Ưu	Môi trường khí/bụi dễ cháy, hóa chất	Xi lanh thủy lực, tải trọng cơ học lớn

5. Điểm Mạnh.

1. Độ Bền Cơ Học & Tuổi Thọ Tuyệt Đối: Việc loại bỏ sự tiếp xúc vật lý giữa bộ nhận tín hiệu và nam châm định vị giúp cảm biến hoạt động hàng chục triệu chu kỳ mà không bị suy giảm độ chính xác.

2. Khả Năng Chống Nhiễu Điện Từ Cực Tốt (EMC): Giao thức P-Interface truyền phát xung kỹ thuật số có khả năng cách ly nhiễu từ các tần số của biến tần, động cơ công suất lớn hay máy hàn điện xung quanh.

3. An Toàn Trong Môi Trường Nguy Hiểm (Đối với BTL04LP): Chứng chỉ DEXB cho phép lắp đặt trực tiếp tại các khu vực Zone 1, Zone 2 (vùng khí cháy) hoặc Zone 21, Zone 22 (vùng bụi cháy) mà không cần trang bị thêm phụ kiện bao bọc cồng kềnh.

4. Tích Hợp Xi Lanh Hoàn Hảo (Đối với BTL02JK): Đầu ren chuẩn công nghiệp cùng thiết kế rod H cho phép gắn âm hoàn toàn vào đuôi piston xi lanh thủy lực, giúp tiết kiệm không gian lắp đặt và bảo vệ cảm biến khỏi các va đập bên ngoài.

6. Ứng Dụng Thực Tế Trong Công Nghiệp.

Hai dòng cảm biến BTL04LP (BTL5-P1-M0300-B-DEXB-KA10) và BTL02JK (BTL5-P1-M0500-H-SA220-KA05) đáp ứng nhu cầu đo lường khắt khe ở nhiều ngành công nghiệp mũi nhọn:

6.1. Ngành Dầu Khí, Hóa Chất & Khai Khoáng.

Mã BTL04LP với thiết kế DEXB chống cháy nổ là lựa chọn hàng đầu cho các van điều khiển hành trình trên sàn khoan dầu khí, đường ống dẫn khí đốt, van nhà máy lọc hóa chất hoặc hệ thống thông gió hầm mỏ. Thiết bị đảm bảo không phát sinh tia lửa điện gây nguy hiểm cho công trình.

6.2. Thiết Bị Thủy Lực & Xi Lanh Công Nghiệp.

Mã BTL02JK được ứng dụng phổ biến trong việc định vị hành trình piston của xi lanh thủy lực. Các ngành sử dụng chính bao gồm:

• Máy ép phun nhựa (Injection Molding): Kiểm soát chính xác vị trí đóng/mở khuôn và hành trình trục ép nhựa.

• Luyện kim & Đóng tàu: Giám sát xi lanh nâng hạ trục cán thép, cửa xả phôi nóng hoặc hệ thống lái tàu thủy.

• Nhà máy Thủy điện: Định vị chính xác góc mở của van cánh hướng (Guide vane) và van bướm đầu vào turbine.

6.3. Tự Động Hóa Nhà Máy & Máy Gia Công Cơ Khí.

Cả hai cảm biến đều đóng vai trò là bộ phản hồi vị trí (Position Feedback) phản ứng nhanh cho các hệ thống PLC, giúp điều khiển vòng kín (Closed-loop control) đạt độ chính xác đến từng micro-mét trong các dây chuyền đóng gói, chế biến gỗ và gia công kim loại tấm.
