Cảm biến vị trí BTL033H, BTL011F và BTL5-E10-M1250-P-S32

Trong các hệ thống tự động hóa và thiết bị thủy lực công nghiệp, việc giám sát hành trình tuyến tính yêu cầu độ chính xác cao và khả năng hoạt động ổn định. Dòng cảm biến vị trí từ giảo (Magnetostrictive) công nghệ Micropulse của Balluff được thiết kế để đáp ứng yêu cầu này bằng cơ chế đo không tiếp xúc, giúp hạn chế tối đa hiện tượng hao mòn cơ học trong quá trình vận hành liên tục.

Bài viết này tổng hợp chi tiết các đặc tính kỹ thuật, thông số cấu hình và phạm vi ứng dụng thực tế của ba mã sản phẩm cụ thể: BTL033H (BTL5-E10-M0700-P-S32), BTL011F (BTL5-E10-M0800-B-S32) và BTL5-E10-M1250-P-S32.

1. Tổng Quan Về Dòng Cảm Biến Micropulse Balluff BTL5 Hộp Cấu Trúc Dạng Thanh (Rod Style).

Cả ba mã sản phẩm BTL033H, BTL011F, và BTL5-E10-M1250-P-S32 đều thuộc thế hệ cảm biến BTL5 hiệu suất cao của Balluff. Dòng sản phẩm này hoạt động dựa trên nguyên lý định vị từ giảo (magnetostrictive), đo khoảng cách bằng cách tính toán thời gian truyền dẫn của xung sóng siêu âm phát ra từ tương tác giữa từ trường nội tại của cảm biến và nam châm định vị di động (position magnet).

Nguyên Lý Hoạt Động Không Tiếp Xúc.

Nhờ cơ chế đo không tiếp xúc (non-contact), không có sự ma sát cơ học giữa cảm biến và con trượt từ trường. Điều này giúp thiết bị loại bỏ hoàn toàn hiện tượng hao mòn vật lý theo thời gian, đảm bảo tuổi thọ vận hành gần như vô hạn và duy trì độ chính xác tuyệt đối ngay cả khi hoạt động liên tục trong môi trường rung động mạnh.

2. Đặc Tính Kỹ Thuật Và Thông Số Chi Tiết Của Từng Mã Sản Phẩm.

Mặc dù có cùng nguyên lý hoạt động và giao tiếp tín hiệu ngõ ra, ba mã cảm biến này khác nhau cơ bản về chiều dài hành trình đo (Nominal Length), kiểu ren kết nối cơ khí và cấu trúc vật lý của vỏ bảo vệ.

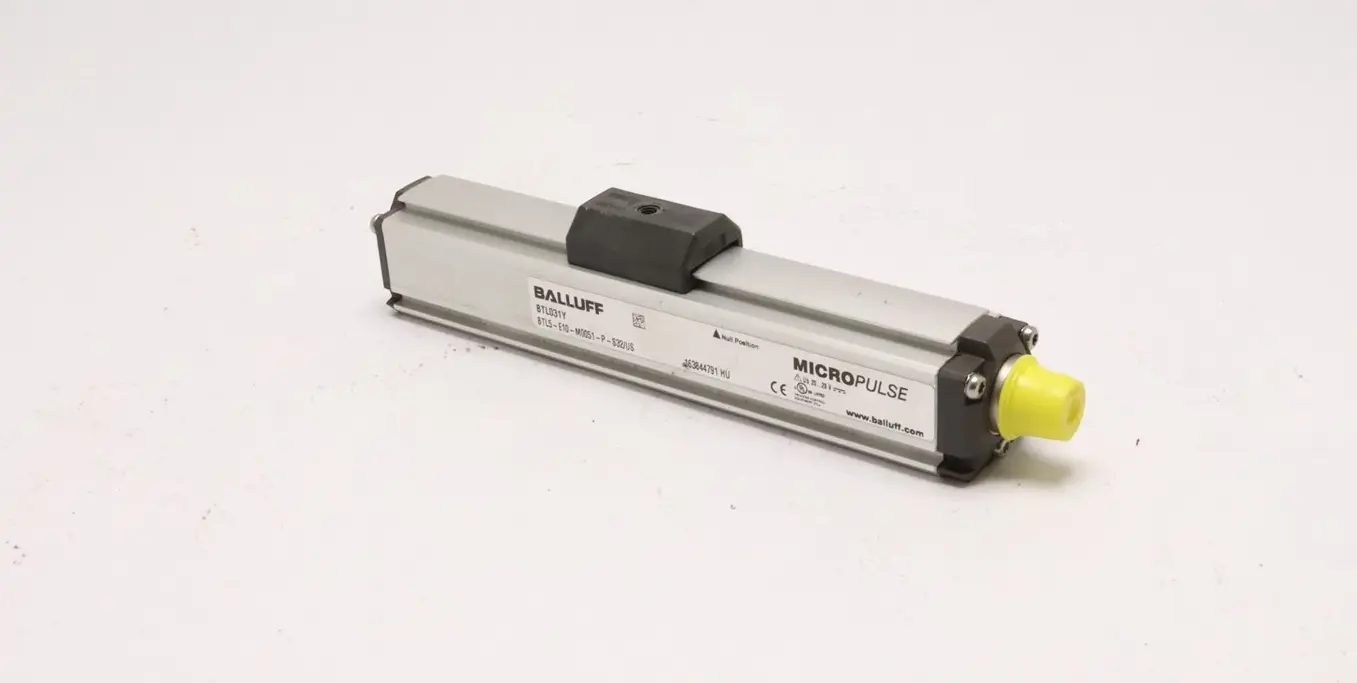

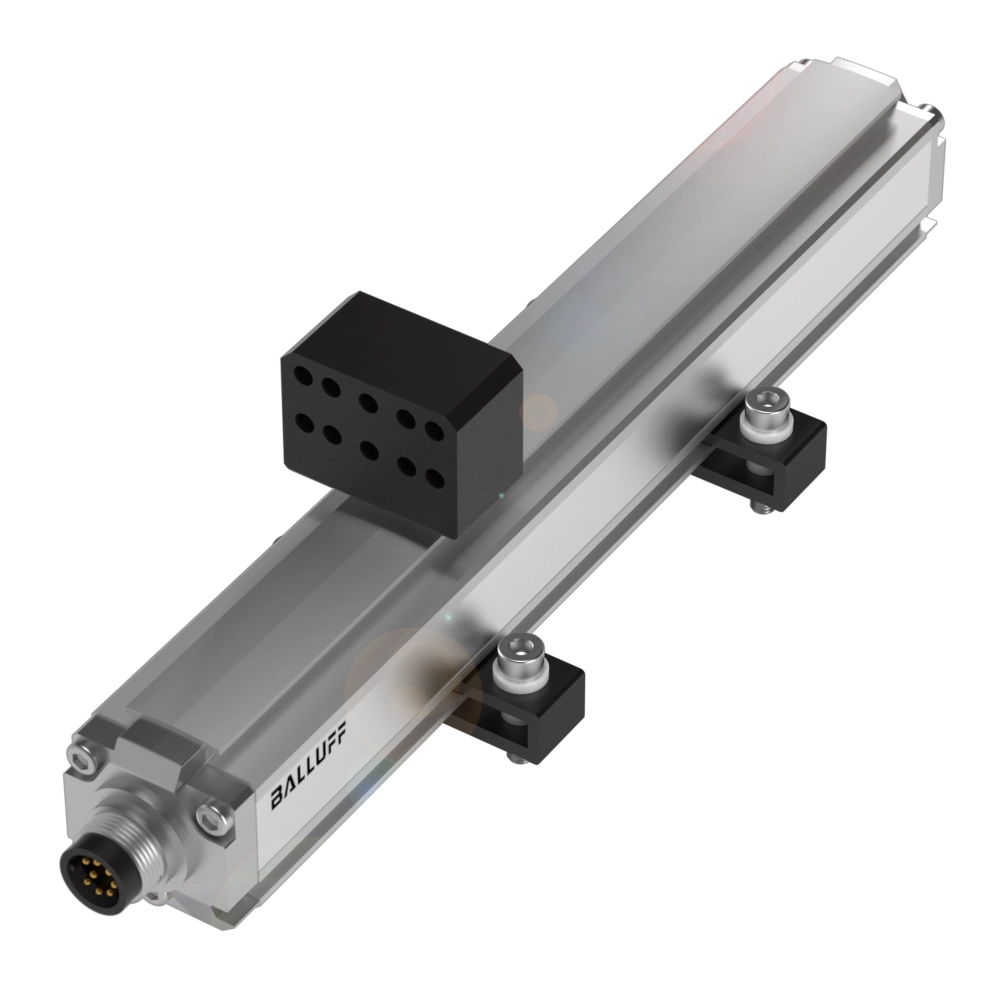

2.1 Cảm Biến Vị Trí Balluff BTL033H (BTL5-E10-M0700-P-S32).

Mã đặt hàng BTL033H (mã kỹ thuật: BTL5-E10-M0700-P-S32) được thiết kế chuyên dụng để tích hợp trực tiếp vào bên trong các xi-lanh thủy lực chịu áp lực cao.

• Hành trình đo định mức (Nominal Length): 700 mm. Cảm biến cho phép đo lường chính xác vị trí trong phạm vi tuyến tính từ 0 đến 700 mm.

• Tín hiệu ngõ ra (Interface): Dòng điện analog 4...20 mA. Đây là dạng tín hiệu tiêu chuẩn công nghiệp, có khả năng chống nhiễu tốt khi truyền tải ở khoảng cách xa về bộ điều khiển trung tâm (PLC).

• Kết nối cơ khí (Mounting/Thread): Ren hệ mét M18x1.5. Cấu trúc ren chắc chắn tích hợp gioăng cao bám khít, phù hợp với các tiêu chuẩn thiết kế xi-lanh châu Âu.

• Kiểu kết nối điện (Connection): Giắc cắm kết nối nhanh M12, 8-pin (S32 style). Giúp tối ưu hóa thời gian lắp đặt, bảo trì hoặc thay thế thiết bị.

• Áp suất vận hành: Khả năng chịu áp suất tĩnh lên đến 600 bar khi lắp đặt chìm trong lòng xi-lanh thủy lực.

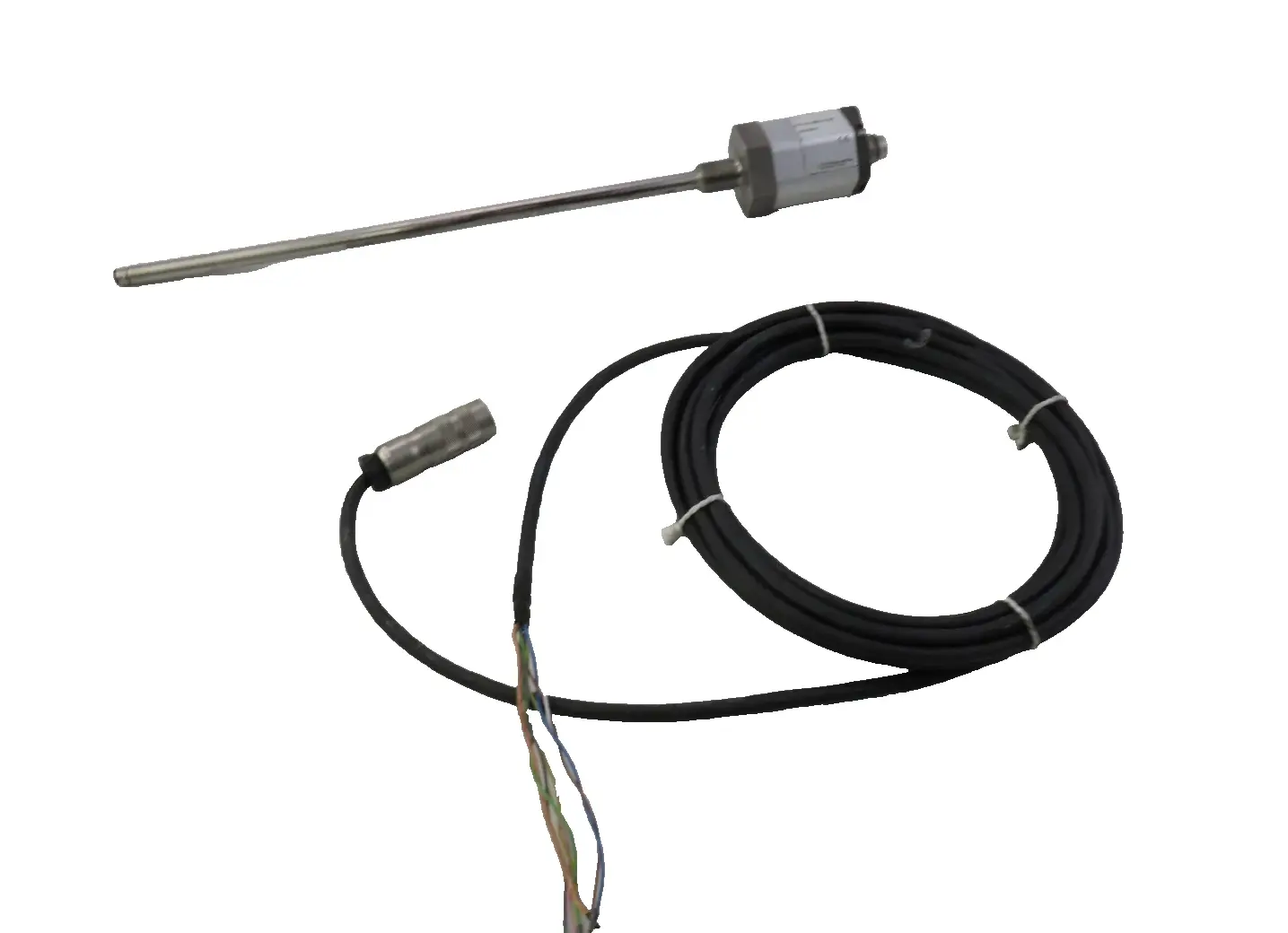

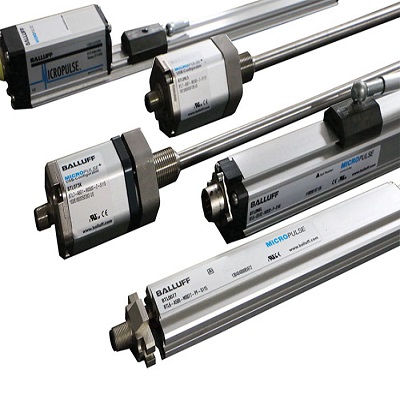

2.2 Cảm Biến Vị Trí Balluff BTL011F (BTL5-E10-M0800-B-S32).

Mã đặt hàng BTL011F (mã kỹ thuật: BTL5-E10-M0800-B-S32) mang một số cải tiến quan trọng về tiêu chuẩn kết nối cơ khí để phù hợp với thị trường Bắc Mỹ và hệ thống ống thủy lực chuẩn Inch.

• Hành trình đo định mức (Nominal Length): 800 mm. Phù hợp cho các ứng dụng yêu cầu khoảng hành trình dài hơn trung bình.

• Tín hiệu ngõ ra (Interface): Analog dạng dòng điện 4...20 mA.

• Kết nối cơ khí (Mounting/Thread): Ren chuẩn UNF 3/4″-16UNF. Ký hiệu chữ “-B-“ trong mã kỹ thuật đại diện cho kiểu ren UNF, thường được ứng dụng rộng rãi trong các hệ thống máy móc tiêu chuẩn Mỹ.

• Kiểu kết nối điện (Connection): Đầu nối cắm nhanh M12 (8-pin), chuẩn kết nối hình học S32.

• Vật liệu ống bảo vệ: Thép không gỉ cao cấp (Stainless steel 1.4571), chống ăn mòn hóa chất và mài mòn cơ học cực tốt.

2.3 Cảm Biến Vị Trí Balluff BTL5-E10-M1250-P-S32.

Đây là phiên bản cấu hình hành trình dài chuyên dụng cho các hệ thống máy móc cỡ lớn hoặc trục nâng hạ tải trọng nặng.

• Hành trình đo định mức (Nominal Length): 1250 mm (1.25 mét). Việc chế tạo thanh đo từ giảo dài trên 1 mét đòi hỏi công nghệ kiểm soát độ đồng nhất vật liệu rất nghiêm ngặt để tránh sai số phi tuyến tính.

• Tín hiệu ngõ ra (Interface): Dòng điện Analog 4...20 mA.

• Kết nối cơ khí (Mounting/Thread): Ren tiêu chuẩn M18x1.5 (ký hiệu “-P-“).

• Kiểu kết nối điện (Connection): Đầu nối M12, cấu hình 8 chân (S32).

• Độ chính xác và độ lặp lại: Giữ vững độ lặp lại ở mức ≤ ± 0.2 µA bất kể chiều dài hành trình lên tới 1250 mm.

3. Bảng So Sánh Thông Số Kỹ Thuật Tổng Hợp.

Để giúp các kỹ sư hệ thống dễ dàng lựa chọn và thay thế tương đương, dưới đây là bảng tổng hợp các thông số kỹ thuật cốt lõi của ba mã thiết bị:

Thông Số Kỹ Thuật	BTL033H (BTL5-E10-M0700-P-S32)	BTL011F (BTL5-E10-M0800-B-S32)	BTL5-E10-M1250-P-S32
Hành trình đo	700 mm	800 mm	1250 mm
Tín hiệu ngõ ra	Dòng điện analog 4…20 mA	Dòng điện analog 4…20 mA	Dòng điện analog 4…20 mA
Kiểu ren kết nối	M18x1.5 (Hệ mét)	3/4″-16UNF (Hệ Inch)	M18x1.5 (Hệ mét)
Kiểu kết nối điện	Giắc cắm M12, 8-chân (S32)	Giắc cắm M12, 8-chân (S32)	Giắc cắm M12, 8-chân (S32)
Điện áp vận hành	20…28 V DC	20…28 V DC	20…28 V DC
Độ phân giải	≤ 2 µA	≤ 2 µA	≤ 2 µA
Độ lệch tuyến tính	±100 µm	±100 µm	±200 µm
Cấp bảo vệ	IP67 (khi kết nối giắc cắm)	IP67 (khi kết nối giắc cắm)	IP67 (khi kết nối giắc cắm)
Vật liệu vỏ	Thép không gỉ 1.4571 / Anodized Alum	Thép không gỉ 1.4571 / Anodized Alum	Thép không gỉ 1.4571 / Anodized Alum
Nhiệt độ hoạt động	-40 °C đến +85 °C	-40 °C đến +85 °C	-40 °C đến +85 °C

4. Điểm Mạnh.

Dòng cảm biến BTL033H, BTL011F, và BTL5-E10-M1250-P-S32 sở hữu những ưu điểm vượt trội giúp chúng thay thế hoàn toàn các dòng thước đo điện trở (potentiometer) truyền thống:

• Độ bền bỉ tuyệt đối (IP67): Vỏ ngoài làm bằng thép không gỉ dày giúp cảm biến chống chịu được các tác động ngoại lực, bụi bẩn, dầu thủy lực và các tia nước áp lực cao từ mọi hướng.

• Khả năng chịu áp suất cực cao: Phần thanh đo (rod) có thể đưa trực tiếp vào vùng chịu áp suất cao của xi-lanh thủy lực, chịu đựng áp suất làm việc liên tục ở mức 600 bar mà không bị biến dạng hay rò rỉ dầu.

• Không bị trôi tín hiệu theo thời gian: Khác với các loại thước đo tiếp xúc cơ học bị mòn chổi quét dẫn đến sai số gia tăng, công nghệ Magnetostrictive của Balluff bảo toàn độ chính xác tuyến tính suốt vòng đời sản phẩm.

• Chống nhiễu điện từ (EMC) xuất sắc: Thiết bị đạt các tiêu chuẩn khắt khe về tương thích điện từ trường, không bị ảnh hưởng bởi sóng hài hay nhiễu từ các bộ biến tần (VFD) và động cơ công suất lớn đặt cạnh bên.

5. Ứng Dụng.

Nhờ sự phân cấp rõ ràng về chiều dài hành trình (700mm – 800mm – 1250mm), bộ ba cảm biến này đáp ứng linh hoạt cho nhiều kiến trúc máy móc khác nhau:

• Tích hợp xi-lanh thủy lực trong nhà máy thép: Mã BTL033H (700mm) và BTL011F (800mm) thường được sử dụng để kiểm soát vị trí mở của các van nạp lò, hoặc kiểm soát hành trình ép của các xi-lanh cán thép, nơi nhiệt độ môi trường cao và bụi kim loại bám dày đặc.

• Hệ thống tuabin gió và thủy điện: Kiểm soát góc nghiêng cánh quạt (Pitch control) của tuabin gió yêu cầu các cảm biến có độ tin cậy cực cao để tối ưu hóa hiệu suất đón gió. Chiều dài hành trình 1250mm của mã BTL5-E10-M1250-P-S32 hoàn toàn đáp ứng được kích thước của các xi-lanh pitch cỡ lớn.

• Máy ép nhựa và máy đúc áp lực: Theo dõi chính xác vị trí của khuôn ép và hệ thống đẩy phôi. Việc kiểm soát vị trí tuyến tính chặt chẽ bằng tín hiệu 4...20 mA giúp chu kỳ ép diễn ra mượt mà, giảm thiểu tỷ lệ sản phẩm lỗi (NG).

• Thiết bị nâng hạ và xe chuyên dụng: Lắp đặt trên các hệ thống chân chống thủy lực của xe cẩu xe nâng, máy công trình để đảm bảo sự cân bằng và an toàn tuyệt đối khi vận hành tải nặng.
