Cảm biến vị trí BTL01P0, BTL1J9J và BTL5-E10-M0100-P-S32

₫1

Danh mục: Balluff Vietnam, Cảm biến Balluff Thẻ: BTL01P0, BTL1J9J, BTL5-E10-M0100-P-S32, BTL5-E10-M0200-P-S32, BTL5-E10-M0225-P-S32

Mô tả

Việc giám sát vị trí và đo lường hành trình chuyển động tuyến tính là yêu cầu cơ bản để đảm bảo tính đồng bộ và ổn định cho các hệ thống tự động hóa công nghiệp. Trong số các công nghệ đo hiện nay, dòng cảm biến từ giảo (magnetostrictive) Micropulse BTL5 của Balluff được ứng dụng phổ biến nhờ ưu điểm đo không tiếp xúc, giúp hạn chế hao mòn cơ học và duy trì độ chính xác trong thời gian dài.

Bài viết này tổng hợp thông số kỹ thuật chi tiết, đặc tính vận hành của các mã cảm biến thông dụng bao gồm: BTL01P0 (BTL5-E10-M0200-P-S32), BTL1J9J (BTL5-E10-M0225-P-S32), và BTL5-E10-M0100-P-S32 (cùng biến thể BTL5-E10-M0100-P-S322).

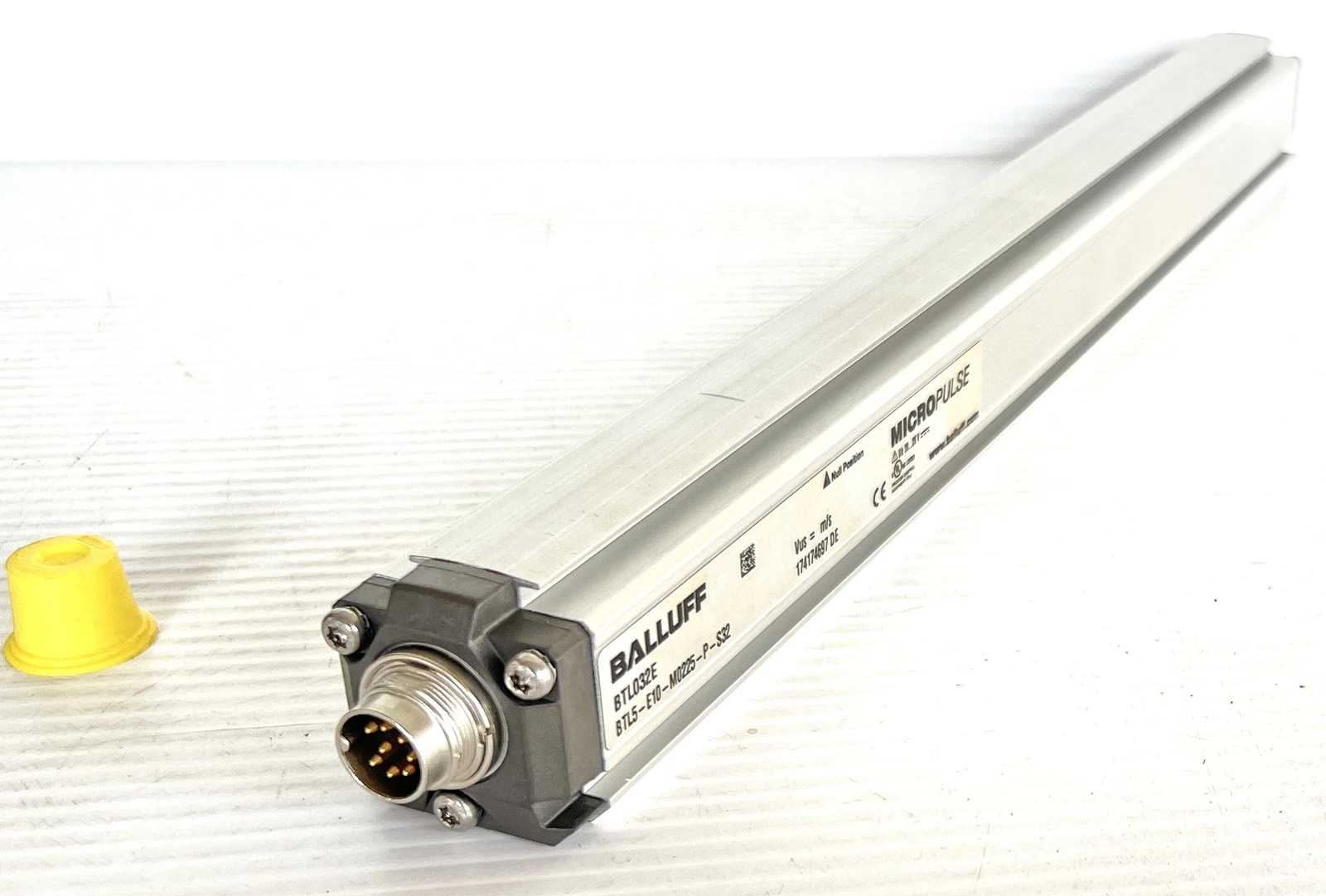

Cảm biến vị tríBTL1J9J (BTL5-E10-M0225-P-S32)

1. Nguyên Lý Hoạt Động Của Cảm Biến Vị Trí Balluff BTL5.

Các dòng cảm biến thuộc series Balluff BTL5 hoạt động dựa trên nguyên lý từ giảo (magnetostrictive). Đây là công nghệ đo lường không tiếp xúc (non-contact), mang lại độ bền cơ học gần như tuyệt đối do không có sự ma sát hay mài mòn vật lý trong quá trình hoạt động.

Cách thức vận hành: Cảm biến gửi một xung dòng điện dọc theo một ống dẫn sóng làm bằng vật liệu từ giảo. Khi xung điện này gặp từ trường phát ra từ nam châm di động (gắn trên bộ phận chuyển động của máy), một sóng biến dạng cơ học (sóng xoắn) sẽ được tạo ra tại điểm giao nhau và truyền ngược về đầu cảm biến.
Xác định vị trí: Bằng cách đo chính xác thời gian từ lúc phát xung điện đến khi nhận lại sóng xoắn (nguyên lý đo thời gian bay – Time of Flight), bộ xử lý tích hợp sẽ tính toán ra khoảng cách chính xác của nam châm và chuyển đổi thành tín hiệu analog tiêu chuẩn (như dòng điện hoặc điện áp) gửi về bộ điều khiển trung tâm (PLC).

2. Đặc Tính Kỹ Thuật Chi Tiết Các Model Chủ Lực.

Mặc dù cùng hoạt động trên nguyên lý từ giảo, mỗi model trong dòng BTL5-E10 lại được thiết kế với các thông số hành trình và cấu hình riêng biệt để đáp ứng từng không gian lắp đặt cụ thể dưới đây.

2.1. Cảm biến Balluff BTL01P0 (BTL5-E10-M0200-P-S32).

Mã đặt hàng BTL01P0 tương ứng với mã kỹ thuật BTL5-E10-M0200-P-S32. Đây là dòng cảm biến dạng thanh profile nhôm dẹt, cực kỳ tối ưu cho các ứng dụng đo hành trình tuyến tính có khoảng cách trung bình.

Hành trình đo định mức: 200 mm.
Tín hiệu ngõ ra: Analog dạng dòng điện $4\dots20\text{ mA}$ (hoặc $20\dots4\text{ mA}$ tùy cấu hình), giúp truyền tín hiệu đi xa mà không lo bị sụt áp hay nhiễu đường truyền.
Thiết kế cơ học: Dạng thanh Profile (P) bằng nhôm anode hóa cứng cáp, bảo vệ bo mạch bên trong trước các tác động va đập và bụi bẩn.
Kiểu kết nối: Đầu nối giắc cắm M12 tròn (S32), giúp việc đấu nối nhanh chóng, giảm thiểu sai sót dây truyền thống.

2.2. Cảm biến Balluff BTL1J9J (BTL5-E10-M0225-P-S32).

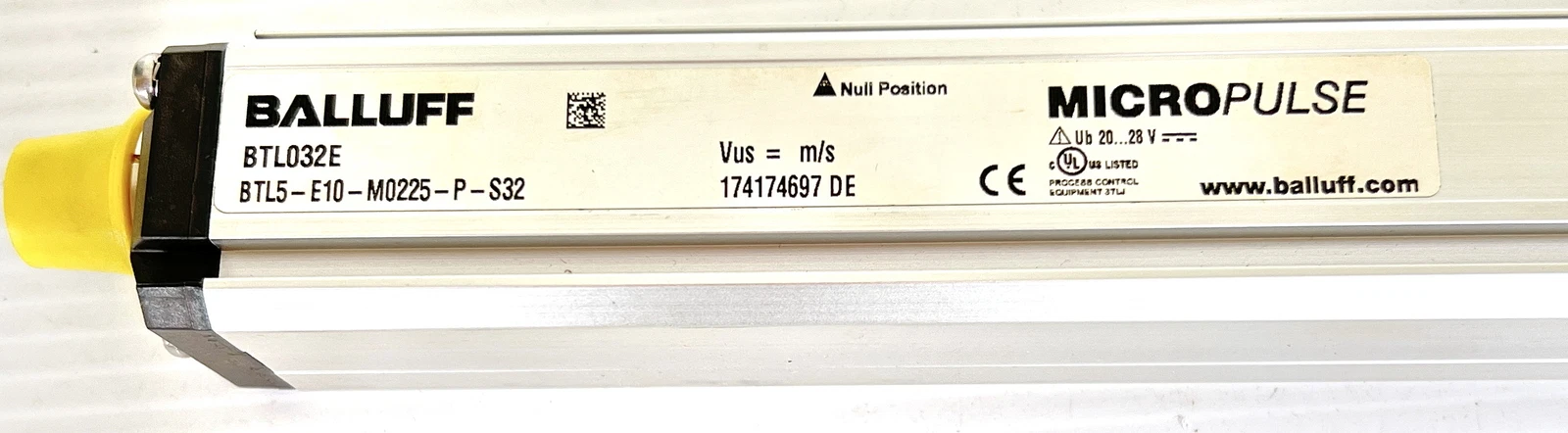

BTL1J9J (BTL5-E10-M0225-P-S32)

Model BTL1J9J (mã kỹ thuật BTL5-E10-M0225-P-S32) có cấu trúc và đặc tính kỹ thuật tương đồng hoàn toàn với mã BTL01P0, nhưng được thiết kế riêng cho các ứng dụng yêu cầu hành trình dài hơn một chút.

Hành trình đo định mức: 225 mm.
Ứng dụng điển hình: Đo vị trí trục lăn, hành trình xi lanh khí nén/thủy lực tầm trung hoặc các cụm máy bẻ băng định hình có biên độ dịch chuyển tối đa dưới 225 mm.

2.3. Cảm biến Balluff BTL5-E10-M0100-P-S32 & BTL5-E10-M0100-P-S322.

Đây là phiên bản hành trình ngắn trong dải sản phẩm cảm biến từ giảo dạng profile của Balluff.

Hành trình đo định mức: 100 mm.
Đặc điểm nổi bật: Thích hợp cho các không gian lắp đặt nhỏ hẹp, các cơ cấu kẹp, cơ cấu nâng hạ hành trình ngắn.
Sự khác biệt của biến thể BTL5-E10-M0100-P-S322: Đây là dòng tùy chỉnh đặc biệt (special execution) được tinh chỉnh về tần số lấy mẫu hoặc chân sơ đồ kết nối để tương thích hoàn hảo với một số hệ thống máy móc đời cũ hoặc các bộ điều khiển chuyên biệt của các nhà chế tạo máy (OEM).

3. Bảng So Sánh Thông Số Kỹ Thuật Hệ Cảm Biến BTL5-E10.

Để giúp các kỹ sư dễ dàng lựa chọn thiết bị thay thế hoặc thiết kế mới, dưới đây là bảng tổng hợp các thông số kỹ thuật cốt lõi của ba mã sản phẩm nêu trên:

Thông số kỹ thuật	BTL01P0 (BTL5-E10-M0200-P-S32)	BTL1J9J (BTL5-E10-M0225-P-S32)	BTL5-E10-M0100-P-S32 (và S322)
Nguyên lý đo	Từ giảo không tiếp xúc	Từ giảo không tiếp xúc	Từ giảo không tiếp xúc
Dạng kết cấu	Profile nhôm dạng dẹt (P)	Profile nhôm dạng dẹt (P)	Profile nhôm dạng dẹt (P)
Hành trình đo định mức	$200\text{ mm}$	$225\text{ mm}$	$100\text{ mm}$
Tín hiệu ngõ ra	Analog dòng điện $4\dots20\text{ mA}$	Analog dòng điện $4\dots20\text{ mA}$	Analog dòng điện $4\dots20\text{ mA}$
Điện áp hoạt động	$20\dots28\text{ VDC}$	$20\dots28\text{ VDC}$	$20\dots28\text{ VDC}$
Độ phân giải	$\le 0.1\text{ }\mu\text{m}$	$\le 0.1\text{ }\mu\text{m}$	$\le 0.1\text{ }\mu\text{m}$
Độ tuyến tính cực đại	± 100 $\le 0.1\text{ }\mu\text{m}$	± 100 $\le 0.1\text{ }\mu\text{m}$	± 100 $\le 0.1\text{ }\mu\text{m}$
Nhiệt độ vận hành	$-40\text{ }^\circ\text{C} \dots +85\text{ }^\circ\text{C}$	$-40\text{ }^\circ\text{C} \dots +85\text{ }^\circ\text{C}$	$-40\text{ }^\circ\text{C} \dots +85\text{ }^\circ\text{C}$
Cấp bảo vệ (IP)	IP67 (khi lắp đầu nối)	IP67 (khi lắp đầu nối)	IP67 (khi lắp đầu nối)
Kiểu kết nối	Đầu nối thẳng M12, 8 chân	Đầu nối thẳng M12, 8 chân	Đầu nối thẳng M12, 8 chân

4. Phân Tích Các Model Tương Thích & Mở Rộng: Dòng Tín Hiệu Điện Áp BTL5-A11.

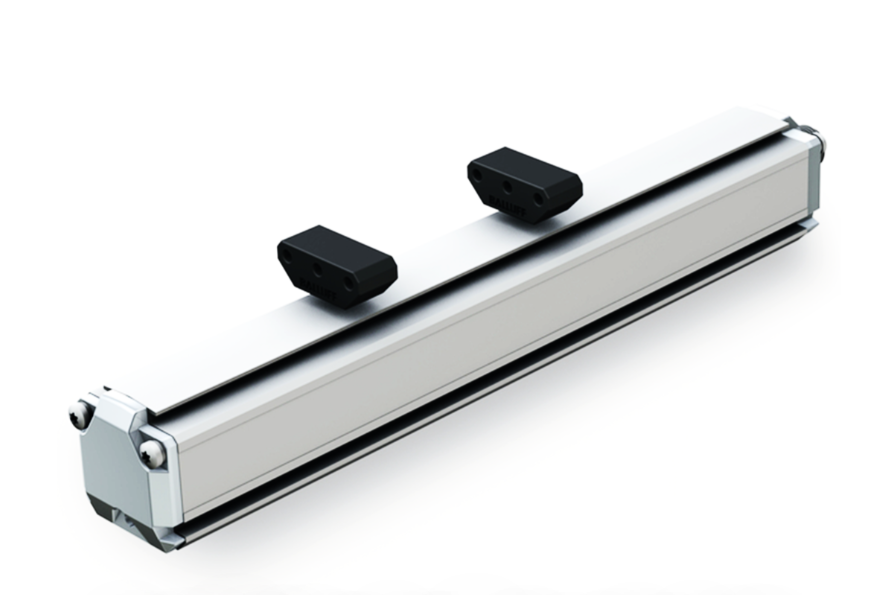

Cảm biến vị trí BTL01P0

Bên cạnh dòng ngõ ra dạng dòng điện (E10), Balluff còn cung cấp dòng cảm biến ngõ ra dạng điện áp (A11) để đáp ứng các hệ thống nhận tín hiệu $0\dots10\text{ V}$ hoặc $-10\dots10\text{ V}$ . Hai mã tiêu biểu thường gặp trong các dự án nâng cấp hệ thống bao gồm:

4.1. BTL5-A11-0800-B-SA56.

Ý nghĩa ký hiệu:
- A11: Tín hiệu ngõ ra Analog điện áp ( $0\dots10\text{ V}$ và $10\dots0\text{ V}$ ).
- 0800: Hành trình đo lớn lên đến $800\text{ mm}$ .
- B: Dạng thanh tròn (Rod style) thiết kế chuyên dụng để luồn trực tiếp vào trong lòng piston của xi lanh thủy lực áp suất cao (lên đến 600 bar).
- SA56: Phiên bản tùy chỉnh đặc biệt về vật liệu thanh đo hoặc ren kết nối cơ khí.

4.2. BTL5-A11-M0175-PSA167-S3.

Ý nghĩa ký hiệu:
- M0175: Hành trình đo $175\text{ mm}$ .
- PSA167: Cấu trúc vỏ profile kết hợp với tùy chỉnh đặc biệt (SA167) tăng cường khả năng chống rung động mạnh hoặc tối ưu hóa tốc độ truyền dữ liệu.
- S3: Kiểu kết nối cáp ra trực tiếp hoặc giắc cắm công nghiệp loại lớn, phù hợp cho môi trường có độ nhiễu điện từ cao.

5. Những Điểm Mạnh Vượt Trội Của Cảm Biến Từ Giảo Balluff BTL5.

Dòng cảm biến vị trí Micropulse BTL5 của Balluff sở hữu nhiều ưu điểm vượt trội so với các công nghệ đo lường truyền thống khác như biến trở gạt hay cảm biến quang học:

Tuổi thọ vận hành vô hạn: Nhờ nguyên lý đo không tiếp xúc, không có bộ phận cơ học nào bị mài mòn theo thời gian. Cảm biến có thể hoạt động liên tục hàng chục năm trong môi trường công nghiệp mà không cần bảo dưỡng.
Độ chính xác và độ lặp lại cực cao: Với độ phân giải dưới micrometer ( $\le 0.1\text{ }\mu\text{m}$ ), cảm biến đảm bảo phản hồi vị trí thực tế của cơ cấu máy một cách tức thời và chính xác tuyệt đối, triệt tiêu hiện tượng sai số tích lũy.
Khả năng chống chịu môi trường khắc nghiệt: Vỏ ngoài bằng nhôm định hình đạt chuẩn bảo vệ IP67, chống bụi bẩn bám dính, chống nước phun, dầu cắt gọt kim loại và các hóa chất công nghiệp thông thường. Ngoài ra, thiết bị có dải nhiệt độ hoạt động cực rộng từ $-40\text{ }^\circ\text{C} \dots +85\text{ }^\circ\text{C}$ .
Chống rung động và va đập tốt: Cảm biến đạt tiêu chuẩn kiểm thử khắt khe về khả năng chống va đập cơ học lên đến $100\text{ g}$ và chống rung động lên đến $12\text{ g}$ , rất phù hợp để lắp trên các máy dập, máy chấn bẻ kim loại có xung lực mạnh.

6. Ứng Dụng Thực Tế Trong Các Ngành Công Nghiệp.

Sự kết hợp giữa độ chính xác cao và độ bền bỉ ưu việt giúp các mã cảm biến vị trí Balluff như BTL01P0, BTL1J9J và BTL5-E10-M0100-P-S32 được ứng dụng rộng rãi trong nhiều lĩnh vực:

Hệ thống xi lanh thủy lực và khí nén: Giám sát hành trình piston của các xi lanh lực lớn trong nhà máy thép, xi măng, thủy điện. Đặc biệt các dòng thanh tròn như BTL5-A11-0800-B-SA56 được tích hợp trực tiếp vào trục xi lanh để phản hồi vị trí cánh phai, van tiết lưu.
Máy ép nhựa và máy đúc áp lực: Kiểm soát chính xác vị trí đóng/mở khuôn, hành trình lói sản phẩm và hành trình của trục vít bơm keo nhựa.
Công nghiệp chế biến gỗ và kim loại: Định vị các lưỡi cắt, bàn gá phôi của máy cưa tự động, máy CNC, máy chấn tôn, đảm bảo kích thước phôi cắt ra đồng đều và chính xác.
Ngành bao bì và in ấn: Đồng bộ tốc độ và định vị hành trình của các cụm rulo cuộn xả, cuộn thu trong các dây chuyền sản xuất màng bọc, bao bì carton.

7. Thông tin liên hệ.

Bạn có thể liên hệ trực tiếp với Công ty TNHH CTI Supply – đại lý Balluff tại Việt Nam để được tư vấn và hỗ trợ kỹ thuật.

Các bạn có thể tham khảo thêm sản phẩm bằng cách nhấp vào : Balluff Việt Nam

Hãy liên hệ CTI SUPPLY – nhà phân phối Balluff tại Việt Nam để được tư vấn và gửi báo giá nhanh nhất. Đội ngũ CTI SUPPLY rất hân hạnh được hỗ trợ quý khách hàng! Hotline: 0906.494.486 ; Email: [email protected]
