Trong các dây chuyền sản xuất tự động, cánh tay robot thường xuyên phải thay đổi công cụ thao tác—từ tay gắp, đầu hút chân không cho đến các thiết bị gia công—để thực hiện các công đoạn khác nhau. Việc tháo lắp thủ công bằng tay vừa tốn thời gian, vừa dễ gây sai lệch vị trí.
Để giải quyết vấn đề này, dụng cụ thay nhanh Quick changer của SCHUNK cung cấp giải pháp kết nối và nhả công cụ tự động ngay trên robot. Trong đó, bộ đôi mô-đun mã 302326 (SWK-021-000-000) và 302327 (SWA-021-000-000) là dòng thiết bị nhỏ gọn, phù hợp cho các dòng robot công nghiệp tải trọng nhẹ và robot hợp tác (cobot).
Bài viết này sẽ phân tích chuyên sâu về đặc tính, thông số kỹ thuật chi tiết, ưu điểm vượt trội cũng như ứng dụng thực tế của bộ đôi sản phẩm này trong hạ tầng tự động hóa.
1. Tổng Quan Về Dụng Cụ Thay Nhanh Quick Changer SCHUNK SWK-021 / SWA-021.
Quick changer (dụng cụ thay nhanh) của SCHUNK là hệ thống kết nối trung gian nằm giữa tay robot và công cụ (như tay kẹp khí nén, mút hút chân không, đầu hàn, đầu mài…). Hệ thống hoạt động dựa trên cơ chế ghép nối 2 phần riêng biệt:
-
Mã 302326 (SWK-021-000-000): Là phần Master (SWK – Schunk Wechsel Kopf), được gắn cố định vào mặt mặt bích của cánh tay robot.
-
Mã 302327 (SWA-021-000-000): Là phần Adapter (SWA – Schunk Wechsel Adapter), được gắn cố định vào từng công cụ/dụng cụ thao tác.
Khi robot cần thay đổi chức năng, mô-đun 302326 (SWK-021-000-000) phía robot sẽ tự động tiếp cận, khóa chặt hoặc ngắt kết nối với mô-đun 302327 (SWA-021-000-000) phía công cụ chỉ trong vài phần mười giây mà không cần sự can thiệp thủ công của con người.
2. Đặc Tính Nổi Bật.
Dòng Quick changer SWK-021 / SWA-021 của SCHUNK sở hữu nhiều đặc tính công nghệ tiên tiến, đảm bảo khả năng vận hành ổn định trong môi trường công nghiệp khắc nghiệt:
2.1. Cơ cấu tự khóa an toàn bằng khí nén (Patented Self-Retaining Locking System).
Mô-đun Master 302326 (SWK-021-000-000) sử dụng chốt khóa cơ khí tác động bằng khí nén kết hợp với hệ thống bi thép gia nhiệt cường độ cao. Điểm đặc biệt của cơ cấu này là khả năng tự giữ vị trí an toàn ngay cả khi áp suất khí nén bị mất đột ngột. Điều này ngăn ngừa hoàn toàn rủi ro rơi vỡ dụng cụ hay sản phẩm trong quá trình vận hành, bảo vệ an toàn tối đa cho thiết bị và nhân sự.
2.2. Độ chính xác lặp lại cực cao.
Với sai số vị trí sau mỗi lần kết nối đạt dưới 0.01 mm, bộ dụng cụ thay nhanh SCHUNK đảm bảo công cụ luôn ở đúng vị trí tọa độ ban đầu. Đặc tính này vô cùng quan trọng đối với các ứng dụng đòi hỏi sự chính xác tuyệt đối như lắp ráp linh kiện điện tử, bán dẫn hay kiểm tra chất lượng tự động.
2.3. Tích hợp sẵn đường khí nén xuyên tâm.
Cả hai mã sản phẩm đều được thiết kế sẵn các cổng khí nén xuyên qua thân (Air pass-throughs) tích hợp van tự đóng/mở kín khí. Khi hai mô-đun khóa lại với nhau, đường dẫn khí nén lập tức được thông suốt để cấp nguồn cho tay kẹp hoặc cơ cấu chấp hành phía Adapter mà không cần đi dây hơi bên ngoài rườm rà.
2.4. Khả năng mở rộng mô-đun tín hiệu điện và dữ liệu
Ngoài đường dẫn khí nén mặc định, thiết bị cho phép lắp thêm các mô-đun truyền tải điện (Electric modules) phụ trợ để truyền tín hiệu cảm biến, bus dữ liệu (PROFINET, EtherCAT, IO-Link…) hoặc dòng điện nguồn từ robot đến dụng cụ.
3. Thông Số Kỹ Thuật Chi Tiết Của Quick Changer SCHUNK 302326 & 302327.
Nhằm giúp các kỹ sư thiết kế và tích hợp hệ thống lựa chọn chính xác thiết bị phù hợp với tải trọng và động lực học của robot, dưới đây là bảng tổng hợp và phân tích thông số chi tiết của 2 mã sản phẩm trên:
3.1. Bảng so sánh thông số kỹ thuật cơ bản.
| Thông số kỹ thuật | Mã 302326 (SWK-021-000-000) | Mã 302327 (SWA-021-000-000) |
| Vị trí lắp đặt | Phía Robot (Master side) | Phía Công cụ (Adapter side) |
| Tải trọng đề xuất (Handling capacity) | Tối đa 8 kg – 12 kg (tùy gia tốc) | Tối đa 8 kg – 12 kg (tùy gia tốc) |
| Độ chính xác lặp lại (Repeatability) | < 0.01 mm | < 0.01 mm |
| Khối lượng bản thân | ~ 0.18 kg | ~ 0.11 kg |
| Áp suất khí nén điều khiển khóa | 4.5 bar – 6.5 bar | Không yêu cầu (thụ động) |
| Số đường khí nén tích hợp | 4 x M5 (hoặc khớp nối nhanh) | 4 x M5 |
| Cấp bảo vệ (IP Rating) | IP54 / IP64 (khi đã khóa) | IP54 / IP64 (khi đã khóa) |
| Nhiệt độ môi trường hoạt động | 5°C đến 60°C | 5°C đến 60°C |
| Vật liệu cấu tạo | Hợp kim nhôm anốt hóa cường độ cao & Thép tôi | Hợp kim nhôm anốt hóa cường độ cao |
3.2. Phân tích động lực học và tải trọng chịu đựng.
Dù có kích thước vô cùng nhỏ gọn và trọng lượng nhẹ, bộ Quick changer 302326 (SWK-021-000-000) và 302327 (SWA-021-000-000) sở hữu khả năng chịu mô-men uốn và lực kéo rất ấn tượng:
-
Lực kéo/nén tĩnh trục Z (F_z): Lên đến 1.200 N. Cho phép robot thực hiện các thao tác nhấn, kéo hoặc nhấc vật nặng mà không gây biến dạng khớp nối.
-
Mô-men uốn tĩnh (M_b – Bending Moment): Tối đa 35 N·m – 45 N·m. Đảm bảo độ cứng vững khi tay kẹp vươn dài hoặc gắp vật thể có tâm xả trọng lệch xa trục tâm của robot.
-
Mô-men xoắn tĩnh (M_t – Torsional Moment): Tối đa 40 N·m. Giúp chống lại lực xoắn sinh ra trong quá trình robot quay góc gấp hoặc thực hiện các thao tác vặn, siết.
4. Phân Tích Kỹ Thuật Sâu Về Chi Tiết Mã Sản Phẩm.

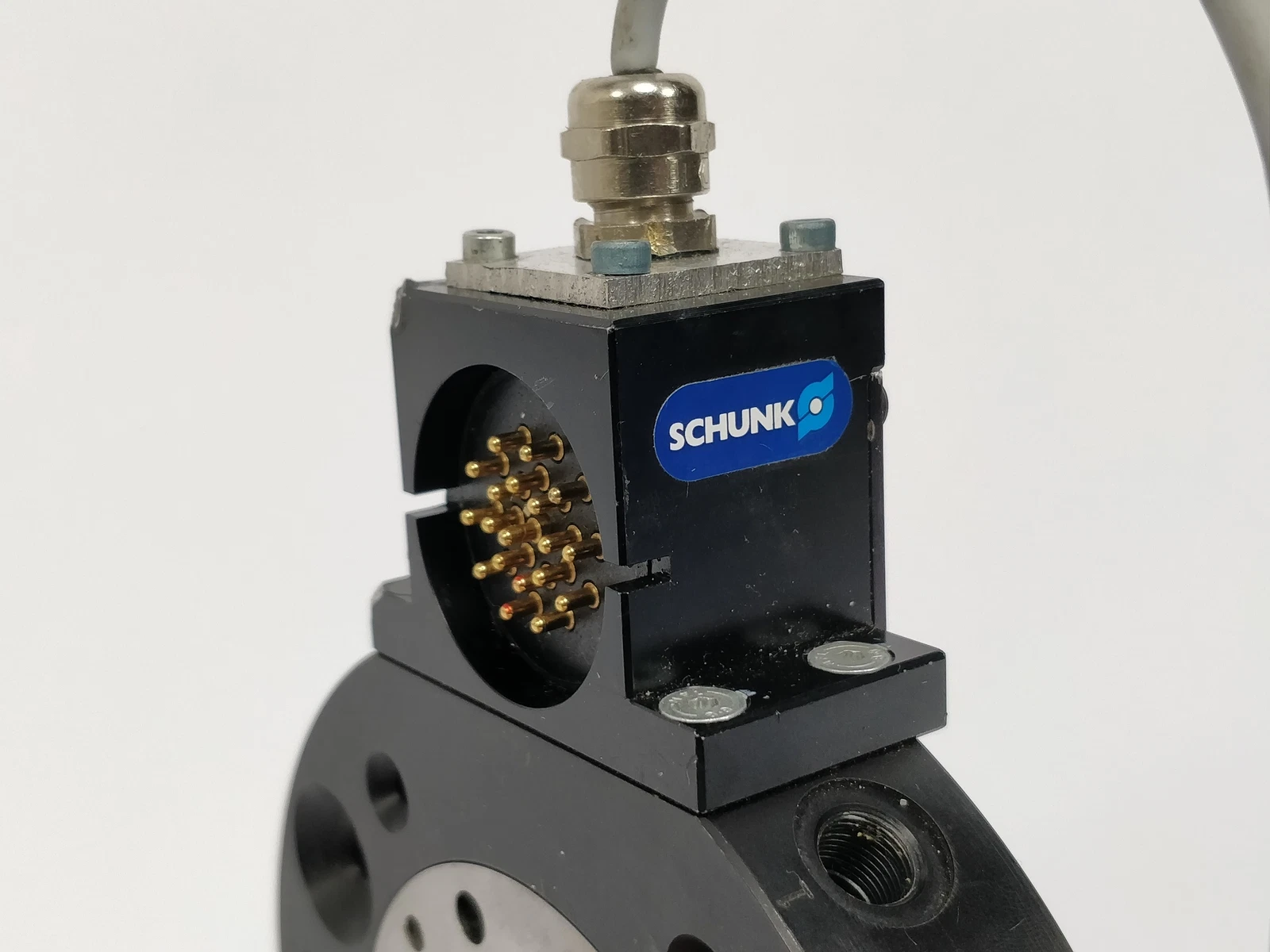

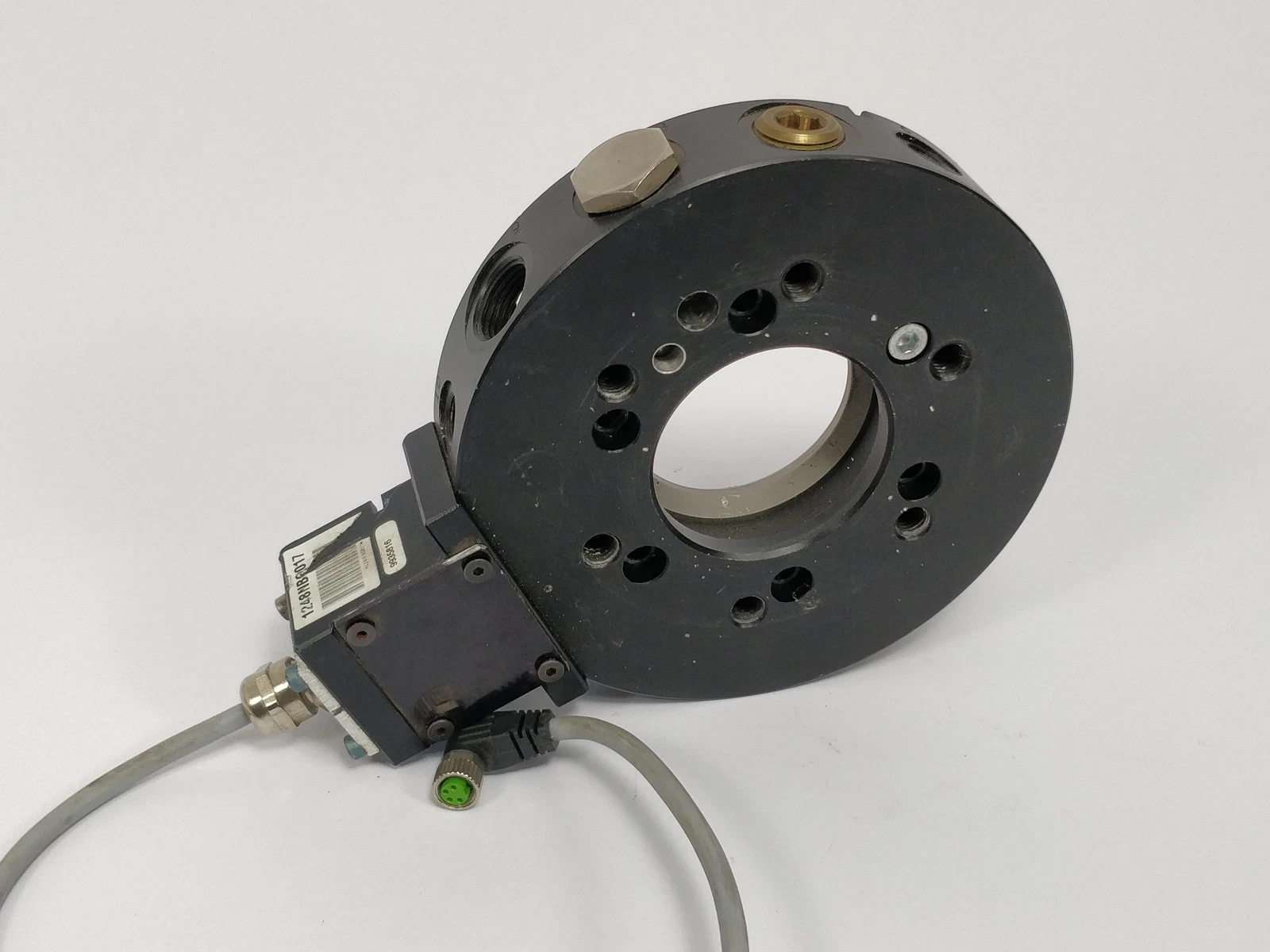

4.1. Mã 302326: Dụng cụ thay nhanh SWK-021-000-000 (Đầu Master).
-
Nguyên lý khóa: Sử dụng một piston khí nén bên trong hành trình kép. Khi cấp khí vào cổng “Lock”, piston đẩy các viên bi thép ra ngoài khóa chặt vào rãnh hình vòm của đầu Adapter 302327. Hình dạng rãnh khóa được thiết kế theo dạng nêm gạt (wedge locking principle), giúp gia tăng lực kẹp cơ khí gấp nhiều lần so với áp suất khí cấp vào.
-
Khả năng tự xả khí cặn: Khi chuyển sang trạng thái “Unlock”, piston lùi về giải phóng hoàn toàn các bi thép, giúp hai mặt bích tách rời nhau mượt mà mà không bị dính cơ học hay bẫy chân không.

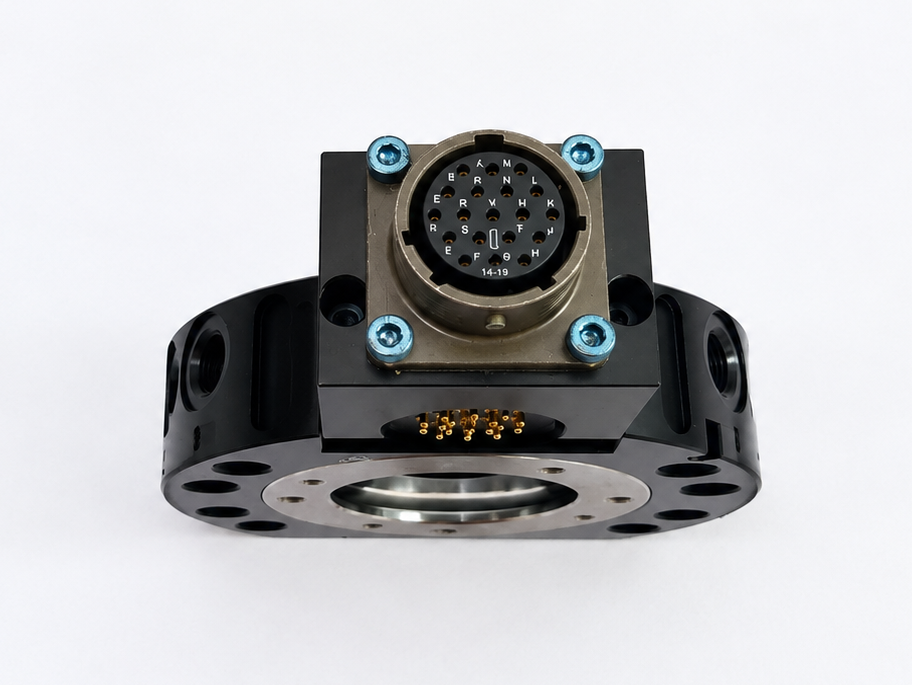

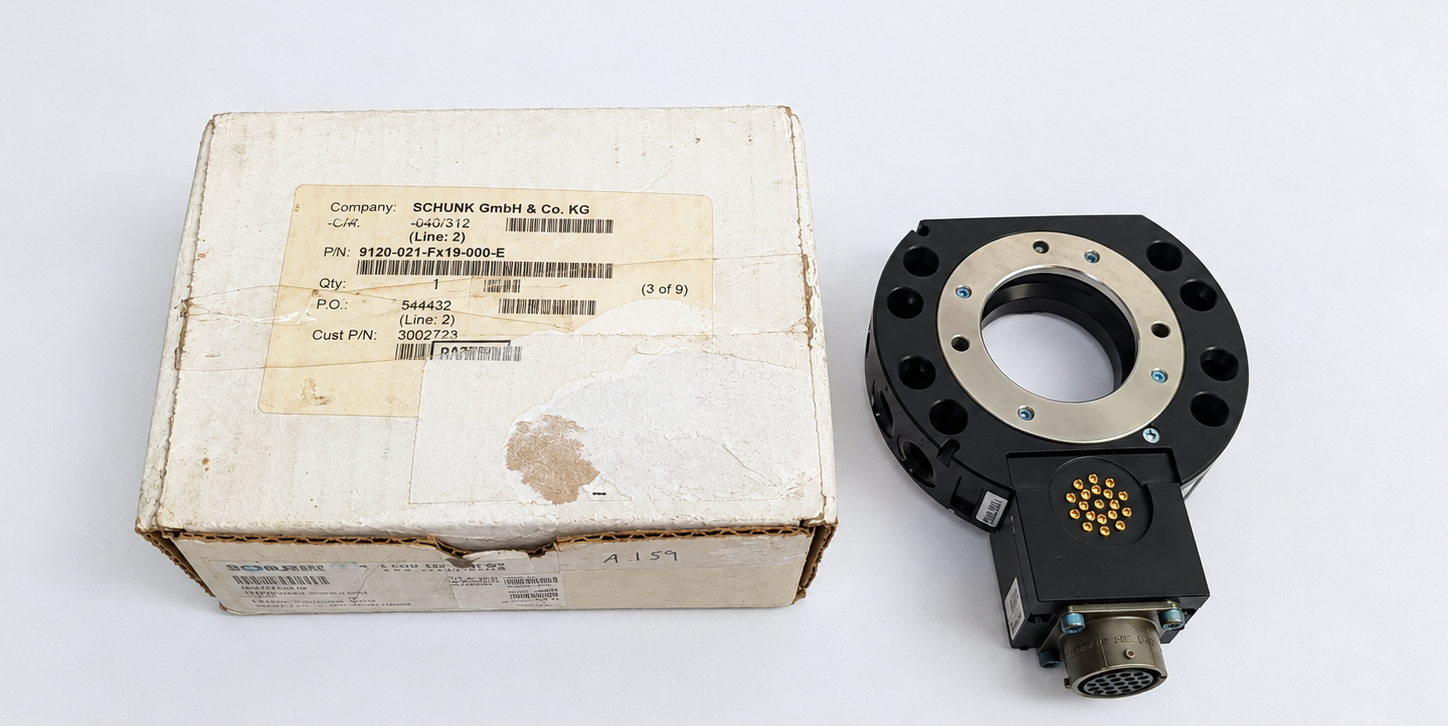

4.2. Mã 302327: Dụng cụ thay nhanh SWA-021-000-000 (Đầu Adapter).
-
Cấu tạo tối giản, độ bền cao: Vì đầu SWA được gắn trên từng công cụ (mỗi robot có thể sử dụng hàng chục đầu SWA khác nhau), SCHUNK đã tối ưu thiết kế của 302327 (SWA-021-000-000) để đảm bảo không chứa bất kỳ cơ cấu chủ động phức tạp nào.
-
Độ chịu mòn: Rãnh định vị và rãnh khóa trên SWA-021 được làm từ thép hợp kim gia nhiệt chống ăn mòn. Điều này giúp bộ adapter chịu được hàng trăm nghìn chu kỳ thay đổi công cụ mà không làm giảm độ chính xác lặp lại.
5. Điểm Mạnh.
Việc ứng dụng bộ đôi dụng cụ thay nhanh SCHUNK 302326 (SWK-021-000-000) và 302327 (SWA-021-000-000) mang lại những giá trị kinh tế và kỹ thuật rõ rệt cho doanh nghiệp:
5.1. Tối ưu hóa chi phí đầu tư thiết bị (CAPEX).
Thay vì phải trang bị nhiều robot riêng biệt cho từng công đoạn (gắp vật, bắn vít, bôi keo, kiểm tra), doanh nghiệp chỉ cần sử dụng một cánh tay robot đơn lẻ kết hợp với đầu Master 302326. Các công cụ thao tác khác nhau sẽ được gắn tương ứng với các đầu Adapter 302327. Robot có thể tự thay đổi công cụ trong vài giây để thực hiện nhiều nhiệm vụ nối tiếp nhau.
5.2. Giảm thiểu thời gian dừng máy (Downtime).
Thời gian thay đổi công cụ thủ công thông thường mất từ 10 đến 30 phút (bao gồm tháo ốc, đi lại dây khí, căn chỉnh lại tọa độ). Với Quick changer SCHUNK, quá trình này diễn ra hoàn toàn tự động chỉ trong 1 đến 3 giây, giúp dây chuyền sản xuất đạt hiệu suất vận hành liên tục (OEE) tối đa.
5.3. Thiết kế siêu nhẹ – Không làm giảm tải trọng hữu ích của Robot.
Với tổng khối lượng kết hợp của cả hai phần chỉ khoảng 0.29 kg, dòng SWK/SWA-021 không làm ảnh hưởng đáng kể đến tải trọng tối đa (payload) của robot. Điều này đặc biệt có lợi khi tích hợp trên các dòng Cobot tải trọng nhỏ (như UR3e, UR5e, Fanuc CRX, ABB GoFa…).
5.4. Tiêu chuẩn chế tạo Đức (German Quality).
SCHUNK là thương hiệu dẫn đầu thế giới về công nghệ kẹp giữ và tự động hóa. Mọi linh kiện của mã 302326 và 302327 đều được gia công cơ khí chính xác CNC với độ dung sai cực hẹp, xử lý bề mặt cao cấp giúp chống oxy hóa và chịu được môi trường làm việc có bụi bẩn hay sương dầu.
6. Ứng Dụng Thực Tế Trong Sản Xuất Công Nghiệp.
Sự kết hợp giữa 302326 (SWK-021-000-000) và 302327 (SWA-021-000-000) được ứng dụng rộng rãi trong nhiều ngành công nghiệp mũi nhọn:
6.1. Ngành sản xuất & Lắp ráp Điện tử – Bán dẫn.
Trong dây chuyền lắp ráp điện thoại, bo mạch PCB, hay thiết bị thông minh, robot cần gắp linh kiện cơ khí, sau đó chuyển sang hút màn hình kính, rồi siết ốc. Bộ dụng cụ thay nhanh cho phép robot thay đổi giữa đầu kẹp cơ học, đầu hút chân không Vacuum và tua-vít tự động một cách linh hoạt.
6.2. Ứng dụng Pick and Place & Đóng gói linh hoạt.
Đối với các kho vận thông minh hoặc nhà máy đóng gói thực phẩm/dược phẩm có nhiều quy cách thùng/hộp khác nhau, robot có thể tự đổi sang các bộ tay kẹp có kích thước tương ứng với từng loại sản phẩm mà không cần dừng dây chuyền.
6.3. Gia công cơ khí & Cấp phôi tự động (Machine Tending).
Thao tác cấp phôi thô và lấy chi tiết tinh ra khỏi máy gia công CNC thường đòi hỏi các dạng tay kẹp khác nhau. Việc trang bị Quick changer SCHUNK giúp robot đảm nhận tốt cả hai công đoạn trên cùng một máy gia công.
6.4. Phòng thí nghiệm & Kiểm tra chất lượng (QA/QC).
Robot đo kiểm chất lượng tự động có thể luân chuyển giữa các đầu đo kích thước laser, camera kiểm tra ngoại quan (Vision system) và đầu đo độ nhám bề mặt bằng cách kết nối qua hệ thống SWK-021 / SWA-021.
7. Liên hệ.
Bạn có thể liên hệ trực tiếp với Công ty TNHH CTI Supply – đại lý Schunk tại Việt Nam để được tư vấn và hỗ trợ kỹ thuật.
