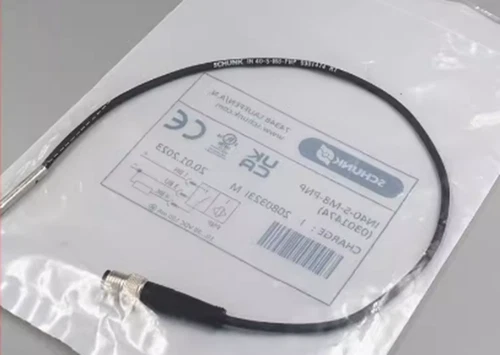

Cảm Biến SCHUNK 301474 / IN 40-S-M8

Trong các dây chuyền tự động hóa, việc giám sát chính xác hành trình của các cơ cấu như tay gắp, xi lanh hay cụm xoay là yêu cầu cơ bản để hệ thống vận hành đồng bộ. Nhằm đáp ứng nhiệm vụ này, Cảm biến 301474 (mã sản phẩm IN 40-S-M8) do hãng SCHUNK sản xuất là một trong những giải pháp kỹ thuật được sử dụng phổ biến nhờ tính ổn định và thiết kế tối ưu cho không gian lắp đặt hẹp.

Bài viết dưới đây sẽ cung cấp các thông tin chi tiết từ tổng quan, đặc tính kỹ thuật, nguyên lý hoạt động cho đến các ứng dụng thực tế của thiết bị, giúp bạn có được góc nhìn khách quan trước khi lựa chọn hoặc thay thế cho hệ thống của mình.

1. Tổng Quan Về Cảm Biến SCHUNK 301474 / IN 40-S-M8.

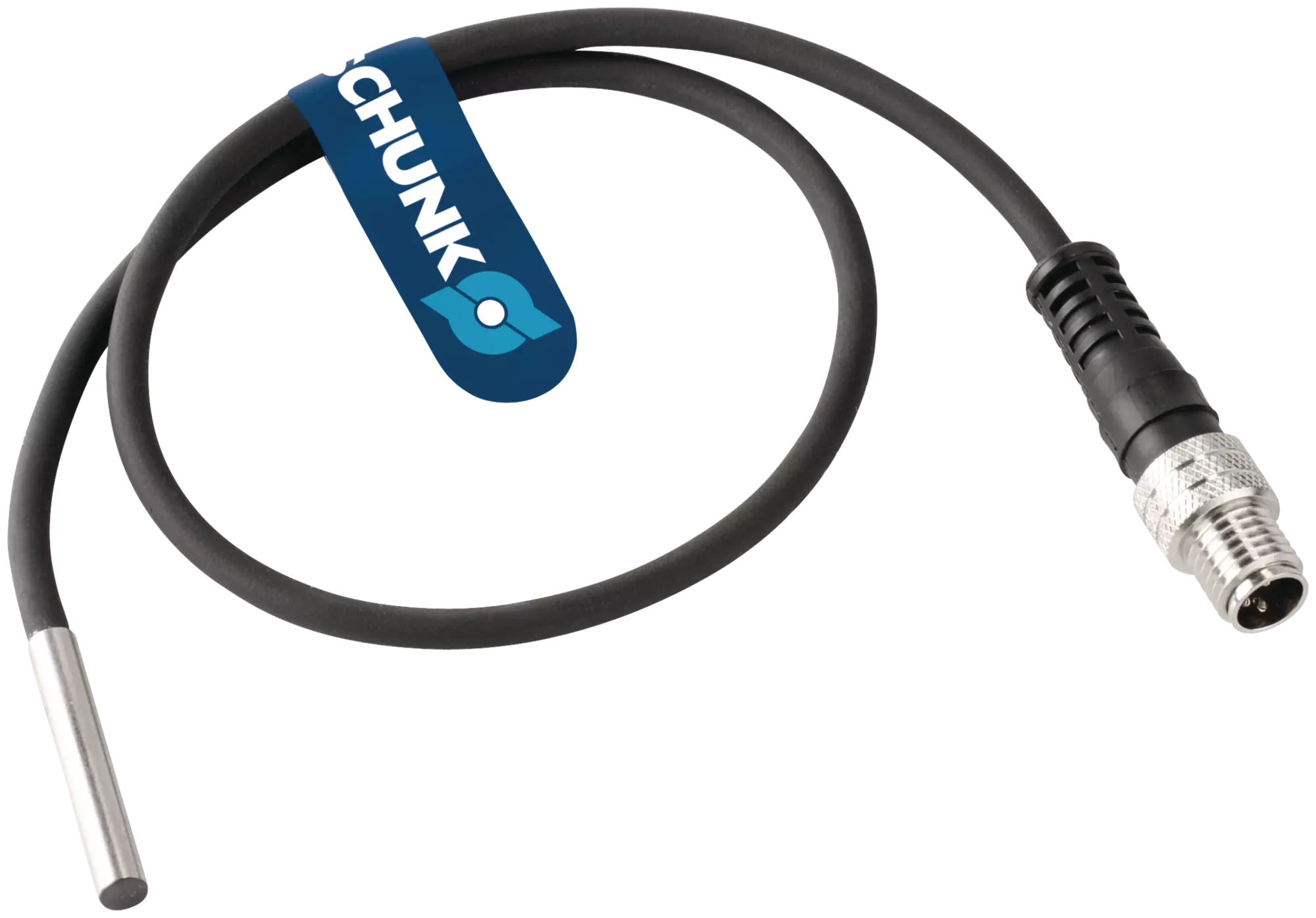

Cảm biến 301474 (mã sản phẩm phân phối chính thức là IN 40-S-M8) thuộc dòng cảm biến tiệm cận cảm ứng (Inductive Proximity Switch) cao cấp của nhà sản xuất SCHUNK. Thiết bị này được thiết kế chuyên dụng để quét, kiểm tra và nhận diện trạng thái hiện tại của các thành phần tự động hóa mà không cần tiếp xúc vật lý trực tiếp.

Nhờ kích thước nhỏ gọn dạng hình trụ (Cylindrical) đặc trưng, dòng cảm biến IN 40-S-M8 thường được tích hợp trực tiếp hoặc lắp đặt thông qua các đồ gá (bracket) đi kèm trên các cấu kiện như module kẹp gắp (Gripper), cụm xoay (Rotary module), hay các hệ thống dẫn hướng tuyến tính (Linear axes) của SCHUNK. Đây là giải pháp kết nối đáng tin cậy giúp hệ thống điều khiển trung tâm (như PLC) nhận biết chính xác vị trí “đóng/mở” hoặc các mốc hành trình quan trọng của máy móc nhằm vận hành chu trình tiếp theo một cách an toàn.

2. Nguyên Lý Hoạt Động Của Cảm Biến IN 40-S-M8.

Cơ chế vận hành của Cảm biến 301474 dựa trên hiện tượng cảm ứng điện từ trường, cho phép phát hiện vật thể kim loại một cách chính xác tuyệt đối:

1. Khởi tạo từ trường: Bên trong cảm biến được tích hợp một mạch dao động với cuộn dây cảm ứng (oscillator coil). Khi được cấp nguồn điện DC từ 10V đến 30V, cuộn dây này sẽ phát xạ ra một vùng từ trường xoay chiều tần số cao ngay tại bề mặt tích cực (active surface) ở đầu cảm biến.

2. Tương tác vật thể từ tính: Khi một vật thể bằng kim loại (chẳng hạn như phần gá thép hoặc nam châm tích hợp bên trong hàm kẹp của gripper) di chuyển tiến vào vùng từ trường phát xạ này, dòng điện xoáy (Eddy current) sẽ được sinh ra trên bề mặt vật thể kim loại đó.

3. Thay đổi biên độ dao động: Dòng điện xoáy này sẽ tiêu thụ năng lượng từ trường của cảm biến, dẫn đến làm suy giảm biên độ dao động của mạch nội bộ bên trong thiết bị.

4. Kích hoạt tín hiệu đầu ra: Mạch xử lý tín hiệu tích hợp sẽ phát hiện sự sụt giảm biên độ dao động này một cách tức thì, chuyển đổi trạng thái logic đầu ra sang dạng số (Digital), và phát tín hiệu PNP Thường Mở (Normally Open) qua đầu nối chuẩn M8 để truyền về bộ điều khiển.

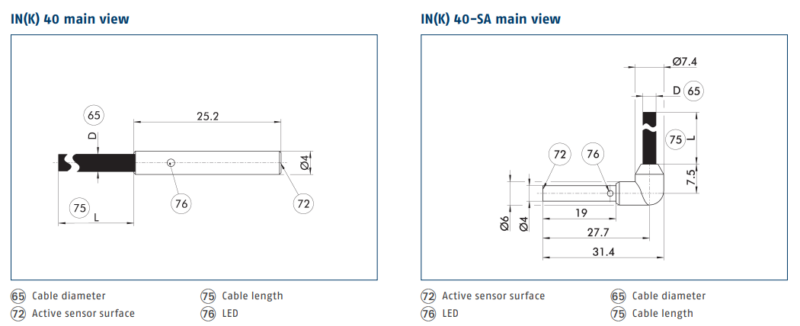

3. Đặc Tính Kỹ Thuật Chi Tiết.

Để giúp các kỹ sư cơ điện và nhà quản lý nhà máy dễ dàng đối chiếu, thiết kế gá đặt cũng như lựa chọn thiết bị thay thế tương thích, dưới đây là bảng thông số kỹ thuật tiêu chuẩn của Cảm biến 301474 / IN 40-S-M8:

Thông số kỹ thuật	Giá trị chi tiết
Mã đặt hàng (Part Number)	301474 (hoặc 0301474)
Mã Model (Type)	IN 40-S-M8
Loại cảm biến	Cảm biến tiệm cận cảm ứng (Inductive)
Kiểu đầu ra (Switching Output)	PNP
Trạng thái ngõ ra (Switching Type)	Thường Mở (Normally Open / Closer)
Điện áp hoạt động (Operating Voltage)	10 – 30 V DC
Dòng điện đóng ngắt tối đa	0.2 A (200 mA)
Sụt áp (Voltage Drop)	Tối đa 0.6 V
Kiểu kết nối (Connection)	Đầu nối M8 (3 chân), kèm cáp đúc dài 30 cm
Chất liệu vỏ (Housing Material)	Thép không gỉ (Stainless Steel)
Chất liệu dây cáp	Nhựa PUR highly flexible (Siêu dẻo, chịu uốn gập chuyển động liên tục)
Cấp bảo vệ chống nước/bụi	IP67 (Khi được cắm jack kết nối hoàn chỉnh)
Tính năng an toàn tích hợp	Chống ngắn mạch (Short-circuit protection), bảo vệ đảo cực nguồn
Đèn hiển thị trạng thái	LED tích hợp trực tiếp trên thân cảm biến

4. Công Dụng.

Trong môi trường công nghiệp hiện đại, Cảm biến 301474 đóng vai trò vô cùng quan trọng như “giác quan” trung thực cho các cơ cấu cơ khí chuyển động:

• Xác định vị trí giới hạn hành trình: Giúp nhận diện hành trình biên (End-of-stroke) của các xi lanh khí nén, bàn trượt tuyến tính, ngăn chặn các va đập cơ khí ngoài ý muốn có thể gây hư hỏng cấu trúc máy.

• Giám sát trạng thái kẹp gắp phôi: Khi tích hợp vào các dòng tay gắp robot của SCHUNK, cảm biến IN 40-S-M8 cho biết chính xác kẹp đang ở trạng thái kẹp chặt phôi, đã nhả phôi, hay đang gặp sự cố kẹp trượt (không có phôi).

• Đếm sản phẩm và phân loại: Hỗ trợ phát hiện nhanh sự hiện diện của các chi tiết cấu thành bằng kim loại đi qua vùng băng tải tự động được thiết kế sẵn.

5. Ứng Dụng.

Nhờ khả năng vận hành bền bỉ và độ chính xác lặp lại cực cao, Cảm biến 301474 được ứng dụng rộng rãi trong nhiều phân khúc sản xuất và chế tạo tự động hóa khắt khe:

• Công nghiệp lắp ráp ô tô và xe máy: Giám sát các đồ gá hàn tự động, vị trí của phôi ép tôn, hay hành trình của các cụm robot nâng hạ khung gầm xe.

• Dây chuyền đóng gói, chiết rót và dán nhãn: Phát hiện vị trí của các cơ cấu đẩy thùng carton, kẹp màng bao bì kim loại, hoặc kiểm soát chu trình hoạt động của các cánh tay gắp chai lọ.

• Sản xuất linh kiện điện tử và bán dẫn: Rất phù hợp với các hệ thống gắp đặt linh kiện (Pick and Place) tốc độ cao đòi hỏi cảm biến có khối lượng nhẹ và kích thước tối giản để không làm tăng quán tính của cơ cấu chuyển động hành trình.

• Gia công cơ khí chính xác (CNC): Xác định trạng thái đóng/mở của cửa máy CNC tự động hoặc kiểm soát hệ thống cấp phôi tự động (Bar feeder) nạp nguyên liệu vào máy.

6. Điểm Mạnh.

Không phải ngẫu nhiên mà model IN 40-S-M8 lại trở thành sự lựa chọn ưu tiên hàng đầu của nhiều nhà tích hợp hệ thống lớn trên thế giới. Sản phẩm mang trong mình những ưu điểm cốt lõi vượt xa các đối thủ thông thường:

• Thiết kế Flush Mounting thông minh: Khả năng lắp đặt phẳng hoàn toàn giúp giảm thiểu tối đa các biên dạng nhô ra gây vướng víu (interfering contours). Điều này cực kỳ quan trọng trong không gian hẹp của các cụm tay gắp robot đa trục, tránh tình trạng va chạm làm gãy cảm biến.

• Cáp PUR siêu dẻo dai: Khác với các loại dây nhựa PVC thông thường dễ nứt gãy sau một thời gian chuyển động tịnh tiến liên tục, lớp vỏ cáp bằng nhựa polyurethane (PUR) của SCHUNK chịu được hàng triệu chu kỳ uốn gập liên tục, kháng dầu mỡ và hóa chất công nghiệp cực kỳ xuất sắc.

• Độ bền bỉ đạt chuẩn bảo vệ IP67: Đạt khả năng kháng bụi tuyệt đối và chống chịu tia nước áp lực cao từ mọi hướng. Cho phép Cảm biến 301474 hoạt động bền bỉ, không bị nhiễu hay chập mạch ngay cả trong môi trường nhà máy khắc nghiệt, đầy bụi mài, dầu làm mát cắt gọt hay độ ẩm cao.

• Tích hợp đèn LED hiển thị trực quan: Đèn hiển thị LED bố trí ngay trên thân cảm biến giúp các kỹ thuật viên vận hành dễ dàng căn chỉnh khoảng cách cơ khí ban đầu, kiểm tra nhanh trạng thái On/Off của tín hiệu mà không cần sử dụng các thiết bị đo đạc phức tạp.

• An toàn hệ thống tuyệt đối: Tính năng bảo vệ ngắn mạch và chống ngược cực giúp loại bỏ hoàn toàn rủi ro cháy hỏng cảm biến do vô tình đấu nối sai dây trong quá trình bảo trì, lắp đặt hệ thống mới.
