Trong bối cảnh tự động hóa công nghiệp phát triển mạnh mẽ, các dòng biến tần từ thương hiệu Lenze (Đức) luôn được đánh giá cao nhờ hiệu suất vận hành, tính linh hoạt và độ bền vượt trội. Để tối ưu hóa khả năng điều khiển, giám sát và kết nối mạng công nghiệp, việc trang bị các phụ kiện Mô-đun cho biến tần (Inverter Modules & Keypads) đóng vai trò quyết định.
Bài viết này phân tích chi tiết kỹ thuật, đặc tính, cấu trúc mã sản phẩm và ứng dụng thực tế của 3 mã phụ kiện biến tần Lenze tiêu biểu: I5MADK0000000S, EPM-S302 và I5CA5C02000VA0000S.

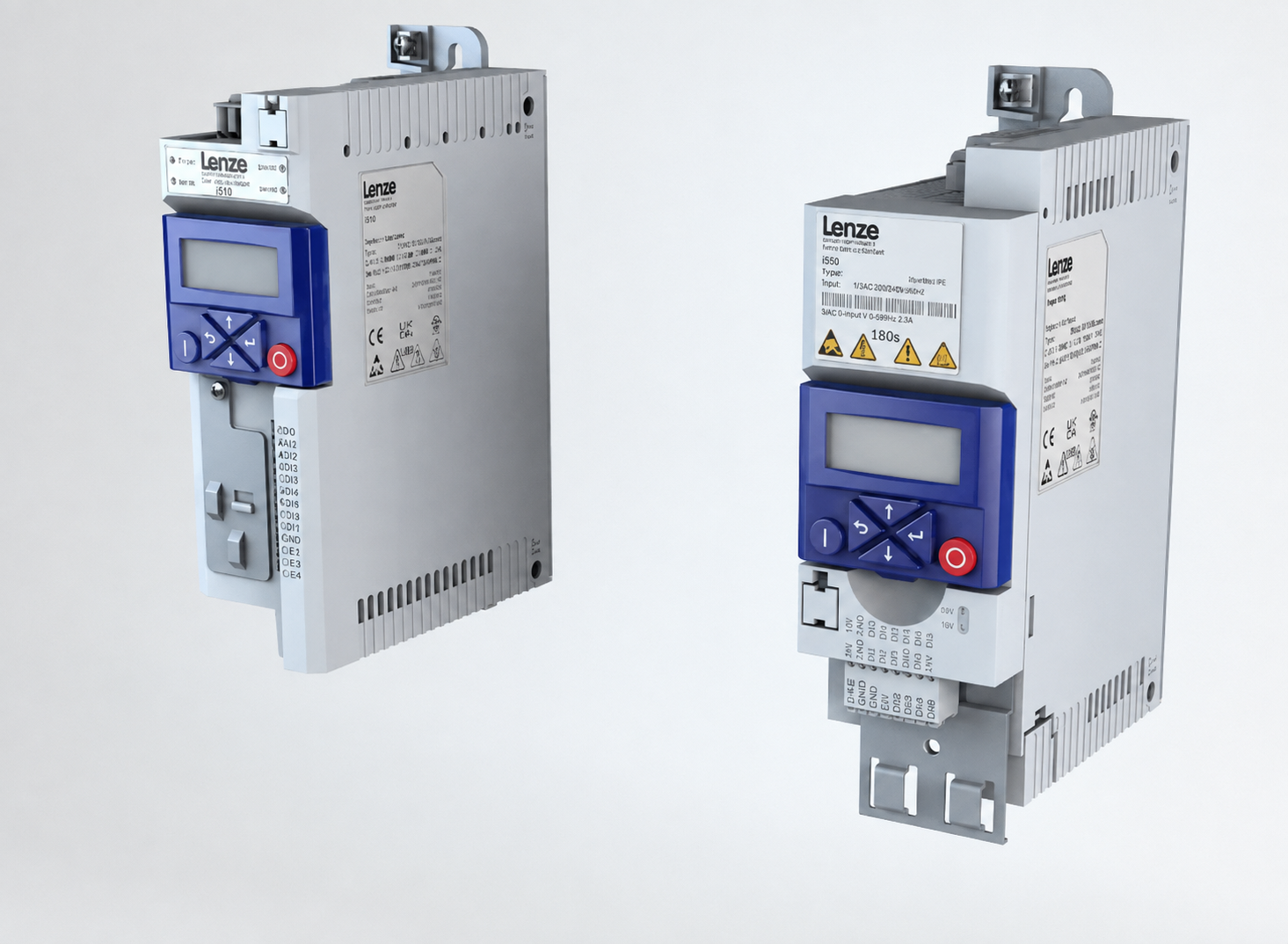

1. Tổng quan về dòng Mô-đun cho biến tần (Inverter Modules & Keypads) của Lenze.
Các dòng biến tần hiện đại của Lenze (như i510, i550, 8400 series) được thiết kế theo cấu trúc mô-đun hóa (Modular Architecture). Thiết kế này tách biệt phần công suất (Power Unit) và phần điều khiển/mở rộng (Control Unit & Accessories).
Giải pháp mô-đun hóa mang lại các lợi ích cốt lõi:
-
Tùy biến linh hoạt: Người dùng chỉ trả chi phí cho những tính năng truyền thông hoặc giao diện thật sự cần thiết.
-
Dễ dàng nâng cấp: Khi nhà máy nâng cấp chuẩn truyền thông (ví dụ từ Modbus sang CANopen hay PROFINET), chỉ cần thay thế mô-đun mở rộng mà không phải thay toàn bộ bộ biến tần.
-
Tối ưu thời gian bảo trì: Khi sự cố xảy ra, việc thay thế phụ kiện hoặc sao chép tham số diễn ra trong vài giây thông qua thẻ nhớ EPM hoặc bàn phím cắm rời.
2. Phân tích cấu trúc mã sản phẩm (Part Number Code) của Lenze.
Việc hiểu rõ ý nghĩa mã sản phẩm giúp kỹ sư thiết kế và bảo trì lựa chọn chính xác phụ kiện tương thích cho hệ thống:
-
Mã I5MADK0000000S (Bàn phím điều khiển i500 Keypad):
-
I5: Thuộc hệ sinh thái biến tần dòng Lenze i500 series (i510, i550). -
M: Thuộc nhóm Module / Accessory (Phụ kiện mở rộng). -
ADK: Access / Display Keypad (Bàn phím chẩn đoán và cài đặt có màn hình). -
0000000S: Phiên bản tiêu chuẩn (Standard version), giao diện hiển thị mặc định, không tích hợp thêm kết nối không dây.
-
-
Mã EPM-S302 (Thẻ nhớ thông số EPM):
-
EPM: Electronic Programmable Module (Mô-đun bộ nhớ lập trình điện tử). -
S302: Ký hiệu dòng chip nhớ dung lượng chuẩn, thiết kế tối ưu cho việc lưu trữ và nhân bản tập lệnh tham số của biến tần Lenze.
-
-
Mã I5CA5C02000VA0000S (Mô-đun truyền thông CANopen):
-
I5: Dùng cho biến tần dòng i500 series. -
C: Communication Module (Mô-đun mở rộng truyền thông). -
A5C: Chuẩn giao tiếp mạng công nghiệp CANopen / Modbus RTU tích hợp. -
02000VA0000S: Mã định danh phần cứng, chuẩn kết nối jack cắm và cấp bảo vệ điện tử của mô-đun.
-
3. Phân tích chi tiết đặc tính kỹ thuật 3 mã sản phẩm.

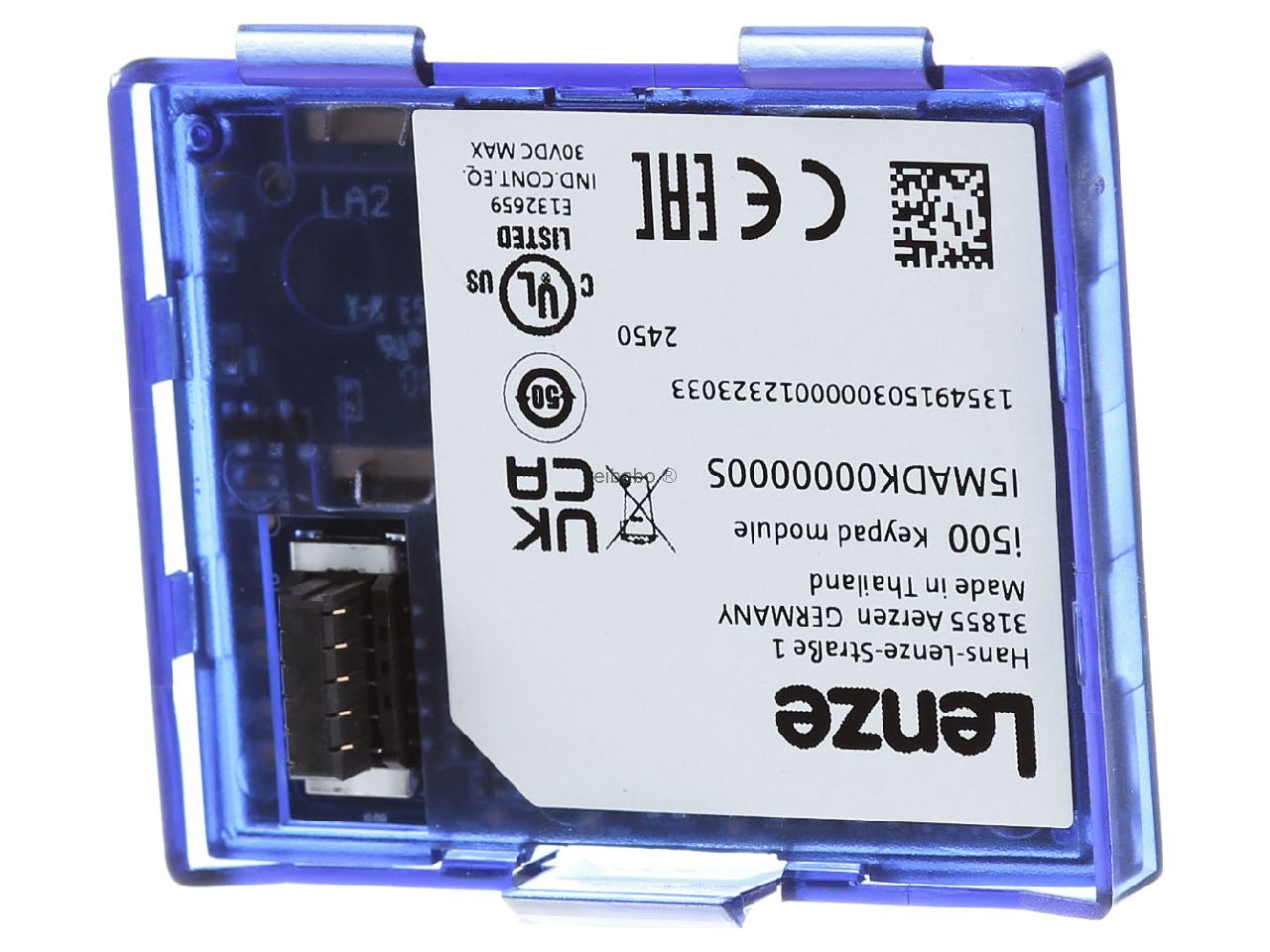

3.1. Bàn phím điều khiển Lenze I5MADK0000000S (Inverter Keypad with Display).
Bàn phím I5MADK0000000S là giao diện giao tiếp trực tiếp giữa người vận hành và biến tần Lenze dòng i510 / i550. Thiết bị cung cấp khả năng cài đặt tham số, giám sát trạng thái hoạt động và chẩn đoán sự cố nhanh chóng.
-
Đặc tính kỹ thuật chính:
-
Màn hình hiển thị: Đa dòng, hiển thị rõ ràng mã tham số, giá trị cài đặt, tần số đầu ra (Hz), dòng điện (A), điện áp (V) và mã lỗi chẩn đoán.
-
Cơ chế Hot-Plug (Cắm nóng): Cho phép gắn hoặc tháo bàn phím khỏi biến tần ngay cả khi thiết bị đang cấp điện mà không gây gián đoạn hoạt động của động cơ.
-
Sao chép tham số: Bàn phím tích hợp bộ nhớ đệm, cho phép đọc (Upload) tham số từ một biến tần và ghi (Download) sang biến tần khác cùng công suất.
-
Chuẩn bảo vệ: IP20 khi gắn trực tiếp lên biến tần; có thể mở rộng lên IP65 khi sử dụng bộ gá lắp ngoài mặt tủ điện (Door mounting kit).
-
-
Thông số kỹ thuật chi tiết:
-
Điện áp nguồn cấp: 5V DC (Lấy trực tiếp từ slot cắm trên Control Unit của biến tần).
-
Nhiệt độ vận hành: -10°C đến +60°C.
-
Nhiệt độ lưu trữ: -25°C đến +70°C.
-
Giao diện điều khiển: Hệ thống phím hướng (Up, Down, Set, Run, Stop, Esc).
-
Tương thích: Tối ưu 100% cho các dòng Lenze i510 Cabinet, i550 Cabinet, i510 Protec, i550 Protec.
-
3.2. Mô-đun bộ nhớ Lenze EPM-S302 (Electronic Programmable Module).
Thẻ nhớ EPM-S302 là thành phần quan trọng trong chiến lược bảo trì và cài đặt nhanh của Lenze. Đây là một chip nhớ EEPROM nhỏ gọn dạng cắm (plug-in module), chứa toàn bộ dữ liệu cấu hình của biến tần.
-
Đặc tính kỹ thuật nổi bật:
-
Cài đặt không cần cấp nguồn (Zero-Power Programming): Sử dụng kết hợp với bộ lập trình cầm tay EPM Programmer, kỹ sư có thể nạp cấu hình hàng loạt cho thẻ EPM-S302 mà không cần cắm biến tần vào nguồn điện 220V/380V.
-
Thay thế sự cố trong 30 giây: Khi biến tần gặp sự cố phần cứng, chỉ cần rút thẻ EPM-S302 từ biến tần hỏng sang biến tần mới. Toàn bộ thông số điều khiển, thời gian tăng/giảm tốc, điểm uốn V/f sẽ được chuyển giao hoàn toàn mà không cần cài đặt lại từ đầu.
-
Độ bền lưu trữ dữ liệu: Công nghệ EEPROM công nghiệp giúp lưu trữ dữ liệu an toàn, không bị mất thông số khi mất điện đột ngột hoặc lưu kho thời gian dài.
-
-
Thông số kỹ thuật chi tiết:
-
Loại bộ nhớ: Non-volatile EEPROM (Bộ nhớ không mất dữ liệu).
-
Số lần đọc/ghi (Write cycles): > 100.000 lần.
-
Thời gian lưu trữ dữ liệu: > 20 năm ở nhiệt độ phòng.
-
Chuẩn cắm kết nối: Chân cắm mạ vàng chống oxy hóa, thiết kế chống cắm ngược chiều.
-
Khả năng tương thích: Tương thích rộng rãi với các dòng biến tần Lenze 8400 Topline/Highline/StateLine, SMVector, và các dòng mô-đun điều khiển tiêu chuẩn.
-

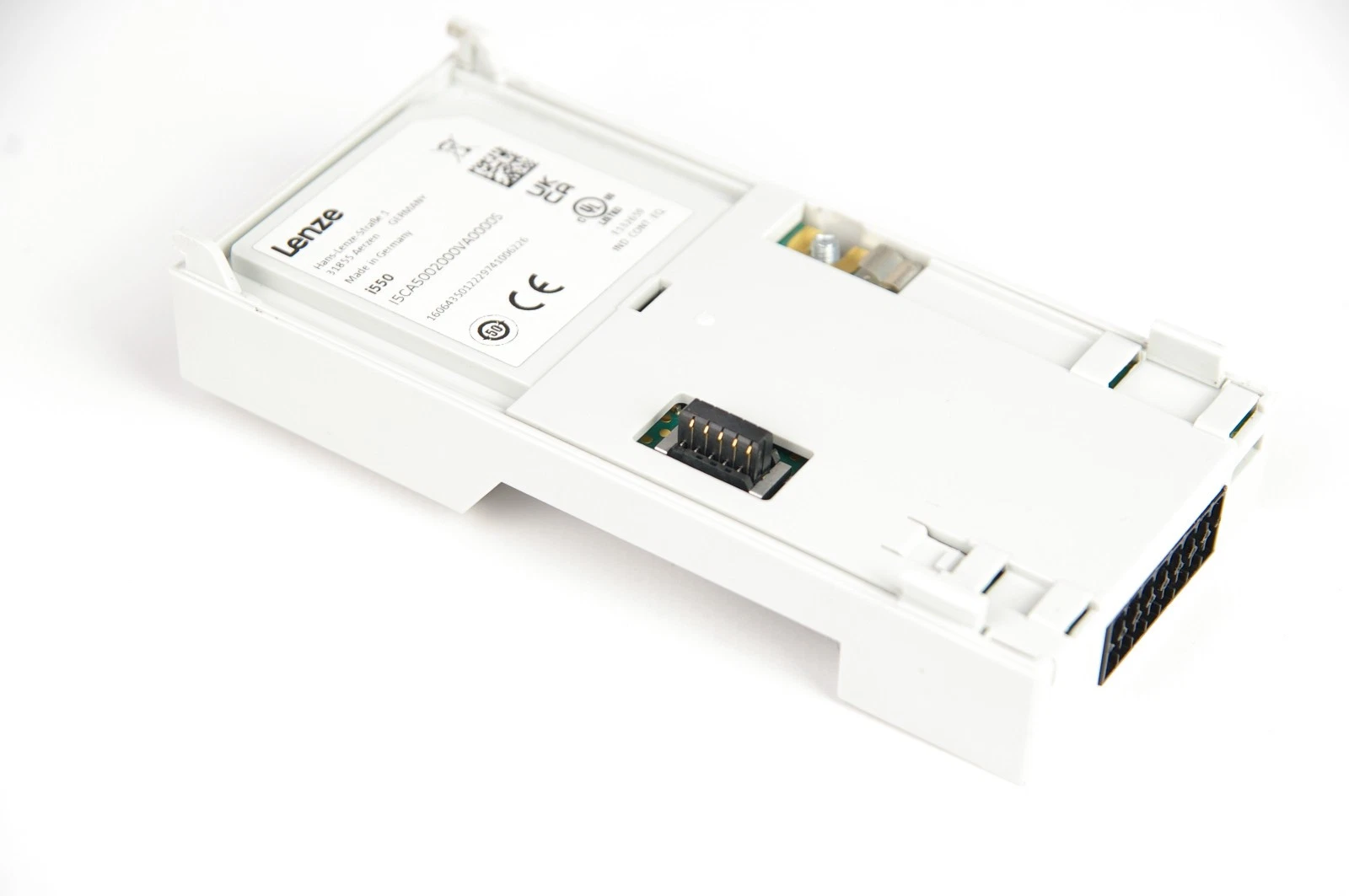

3.3. Mô-đun truyền thông Lenze I5CA5C02000VA0000S (CANopen Communication Module).
Để biến tần có thể hòa mạng tự động hóa toàn nhà máy, mô-đun truyền thông I5CA5C02000VA0000S đóng vai trò là cầu nối Fieldbus, đưa dữ liệu từ biến tần về hệ thống điều khiển trung tâm như PLC, HMI hoặc SCADA.
-
Đặc tính kỹ thuật nổi bật:
-
Hỗ trợ đa giao thức: Tích hợp chuẩn truyền thông mạng CANopen và Modbus RTU, giúp kết nối linh hoạt với nhiều dòng PLC phổ biến trên thị trường (Siemens, Omron, Mitsubishi, Schneider, Beckhoff).
-
Tốc độ truyền dữ liệu cao: Đảm bảo độ trễ phản hồi cực thấp, đáp ứng yêu cầu điều khiển vị trí, đồng bộ tốc độ nhiều trục trong các dây chuyền sản xuất tự động.
-
Cách ly quang học (Galvanic Isolation): Mạch truyền thông được cách ly hoàn toàn với mạch công suất của biến tần, ngăn chặn hiện tượng nhiễu sóng hài, vồng mass (ground loop) làm hỏng cổng truyền thông của PLC.
-
-
Thông số kỹ thuật chi tiết:
-
Chuẩn vật lý: RS485 / CAN Bus interface.
-
Tốc độ truyền (Baud Rate):
-
CANopen: Tự động nhận diện hoặc cài đặt từ 20 kbps đến 1 Mbps.
-
Modbus RTU: 1200 bps đến 115200 bps.
-
-
Giao thức chuẩn: CANopen CiA 402 (Profile for Drives and Motion Control).
-
Cổng kết nối: Trạm đấu dây dạng bắt vít (Screw Terminal) hoặc Jack chuẩn RJ45/SUB-D tùy phiên bản đế gắn.
-
Đèn LED chỉ báo: Tích hợp LED Run/Error báo trạng thái kết nối mạng thời gian thực.
-
Tương thích: Dùng cho biến tần Lenze i550 Cabinet và i550 Protec.
-
4. Bảng tổng hợp thông số kỹ thuật so sánh.
| Tiêu chí / Thông số | Bàn phím I5MADK0000000S | Thẻ nhớ EPM-S302 | Mô-đun I5CA5C02000VA0000S |
| Loại thiết bị | Inverter Keypad / Display | Memory / Parameter Chip | Communication Module |
| Dòng biến tần tương thích | Lenze i510, i550 | Lenze 8400, SMVector, i500 | Lenze i550 |
| Điện áp hoạt động | 5V DC (Nội bộ) | Không cần nguồn (Passive) | Nguồn cấp từ Control Unit |
| Chức năng chính | Cài đặt, hiển thị, chẩn đoán lỗi | Lưu trữ, sao chép tham số | Truyền thông CANopen/Modbus |
| Tính năng đặc biệt | Cắm nóng (Hot-Plug), lưu 1 backup | Lập trình không cần cấp nguồn | Cách ly quang chống nhiễu EMC |
| Cấp bảo vệ (IP) | IP20 (Mặc định) / IP65 (Door-kit) | IP00 (Lắp bên trong biến tần) | IP20 |
| Chuẩn kết nối | Khe cắm mặt trước biến tần | Khe cắm chip EPM chuyên dụng | Khe cắm mô-đun truyền thông |
| Nhiệt độ môi trường | -10°C đến +60°C | -25°C đến +85°C | -10°C đến +60°C |
5. Điểm mạnh vượt trội của giải pháp Inverter Modules & Keypads Lenze.
Khi kết hợp các mô-đun I5MADK0000000S, EPM-S302 và I5CA5C02000VA0000S vào hệ thống truyền động Lenze, doanh nghiệp nhận được những giá trị kỹ thuật và kinh tế rõ rệt:
-
Rút ngắn thời gian ngưng máy (Minimizing Downtime):
Trong các nhà máy vận hành liên tục 24/7, việc biến tần gặp sự cố có thể làm gián đoạn toàn bộ dây chuyền. Sự kết hợp giữa thẻ nhớ EPM-S302 và bàn phím I5MADK0000000S giúp kỹ sư thay thế biến tần mới và khôi phục hoạt động chỉ trong vài phút mà không cần mang máy tính lập trình xuống hiện trường.
-
Giảm thiểu sai sót do con người (Zero Human Error):
Thay vì phải nhập tay hàng trăm tham số phức tạp (từ P100 đến P800), việc sử dụng thẻ EPM-S302 hoặc tính năng copy trên bàn phím I5MADK0000000S đảm bảo độ chính xác 100% về thông số dòng điện, tần số, cấu hình I/O giữa các máy cùng loại.
-
Khả năng chống nhiễu vượt trội trong môi trường công nghiệp:
Mô-đun truyền thông I5CA5C02000VA0000S được thiết kế đạt tiêu chuẩn CE, UL và tuân thủ nghiêm ngặt các chỉ thị chống nhiễu điện từ (EMC). Mạch truyền thông cách ly giúp tín hiệu điều khiển CANopen luôn ổn định ngay cả khi đi dây song song với cáp động cơ công suất lớn.
-
Tối ưu chi phí đầu tư linh kiện dự phòng:
Nhờ tính mô-đun hóa, doanh nghiệp không cần dự phòng nhiều mã biến tần nguyên bộ đắt đỏ. Chỉ cần kho trữ một vài bộ biến tần tiêu chuẩn cùng các mô-đun phụ kiện I5CA5C02000VA0000S hay EPM-S302, kỹ sư có thể lắp ráp thành bất kỳ cấu hình biến tần mong muốn nào khi có sự cố.
6. Ứng dụng thực tế trong sản xuất công nghiệp.
Nhờ sự đa năng và độ tin cậy cao, bộ mô-đun phụ kiện biến tần Lenze được ứng dụng rộng rãi trong nhiều ngành công nghiệp mũi nhọn:
-
Hệ thống băng tải & Kho vận thông minh (Logistics & Material Handling): Mô-đun truyền thông I5CA5C02000VA0000S liên tục gửi dữ liệu tốc độ và dòng tải về PLC trung tâm qua mạng CANopen, giúp đồng bộ tốc độ hàng chục tuyến băng tải phân loại tự động.
-
Ngành máy đóng gói & Chiết rót (Packaging & Bottling): Yêu cầu thay đổi kích thước bao bì hoặc sản phẩm diễn ra thường xuyên. Bàn phím I5MADK0000000S giúp kỹ sư vận hành điều chỉnh nhanh các thông số mô-men quay và thời gian đáp ứng ngay tại mặt tủ máy.
-
Ngành dệt may và sản xuất sợi: Các máy cuộn sợi yêu cầu kiểm soát lực căng chính xác. Việc sử dụng thẻ EPM-S302 cho phép sao chép công thức cuộn chuẩn sang hàng trăm trục biến tần điều khiển động cơ cuộn sợi một cách đồng bộ.
-
Chế tạo máy OEM (Original Equipment Manufacturer): Các nhà chế tạo máy tích hợp sẵn mô-đun I5CA5C02000VA0000S để sẵn sàng kết nối vào hệ thống SCADA của khách hàng, đồng thời dùng EPM-S302 để lưu cấu hình máy chuẩn trước khi xuất xưởng.
