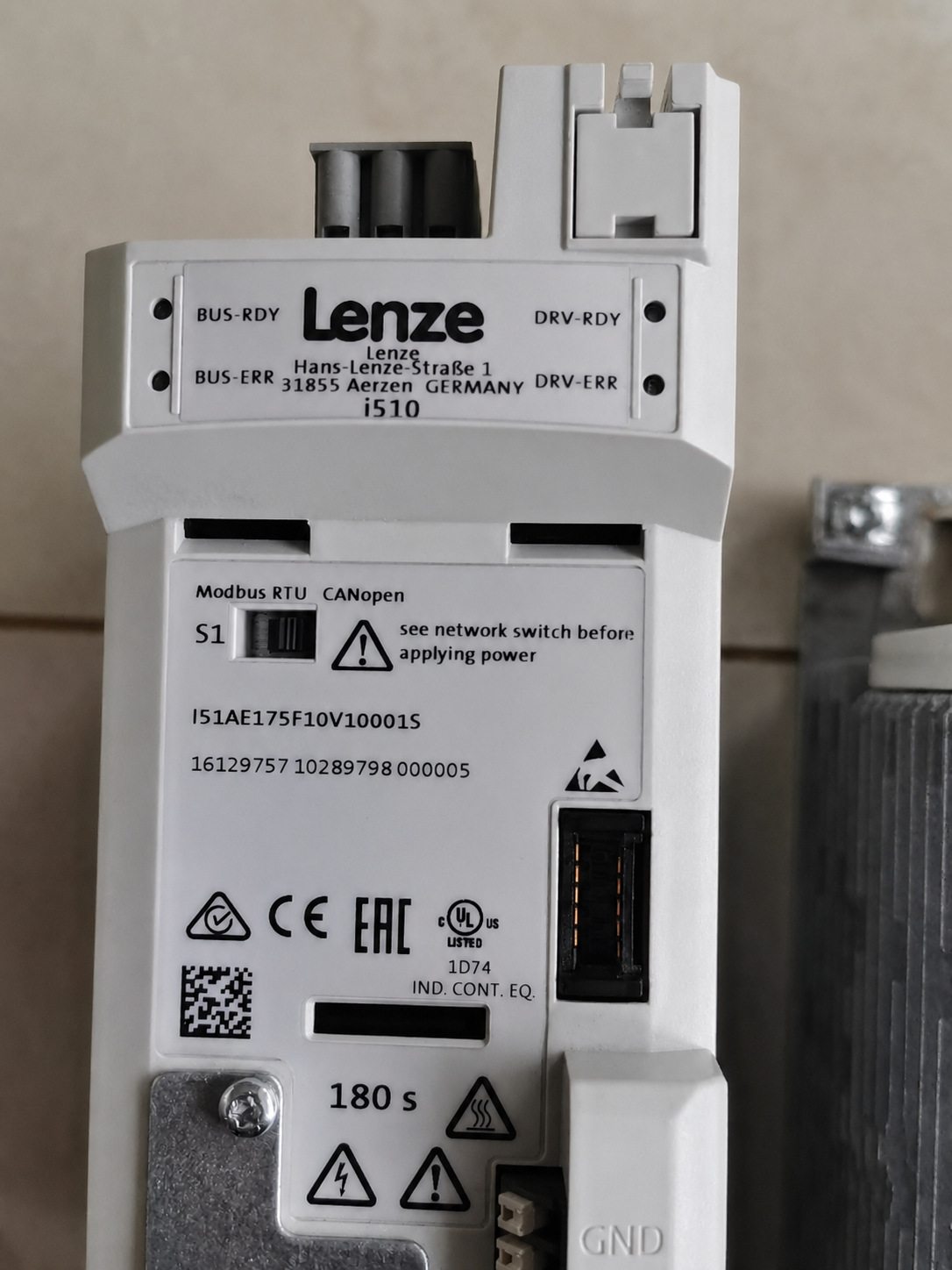

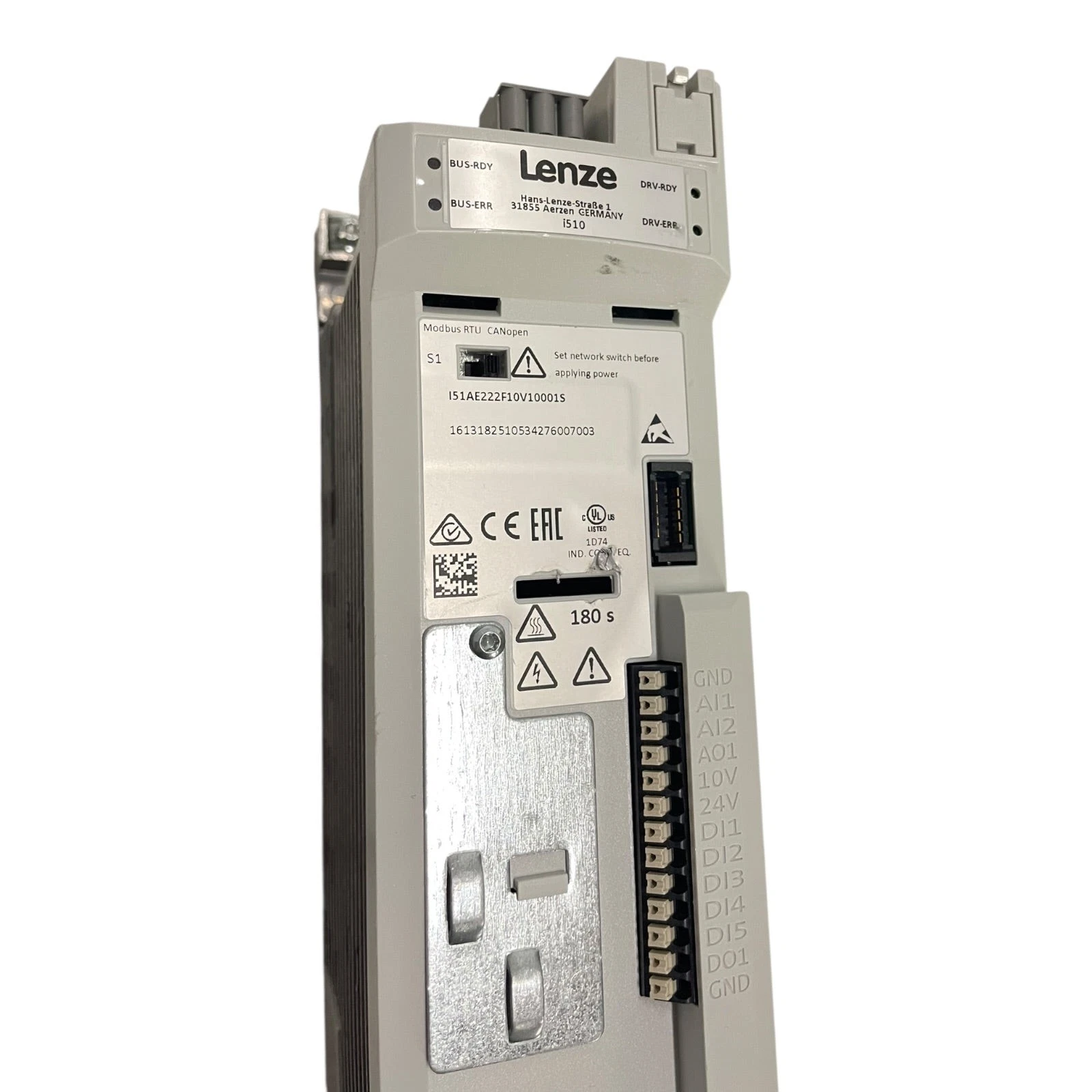

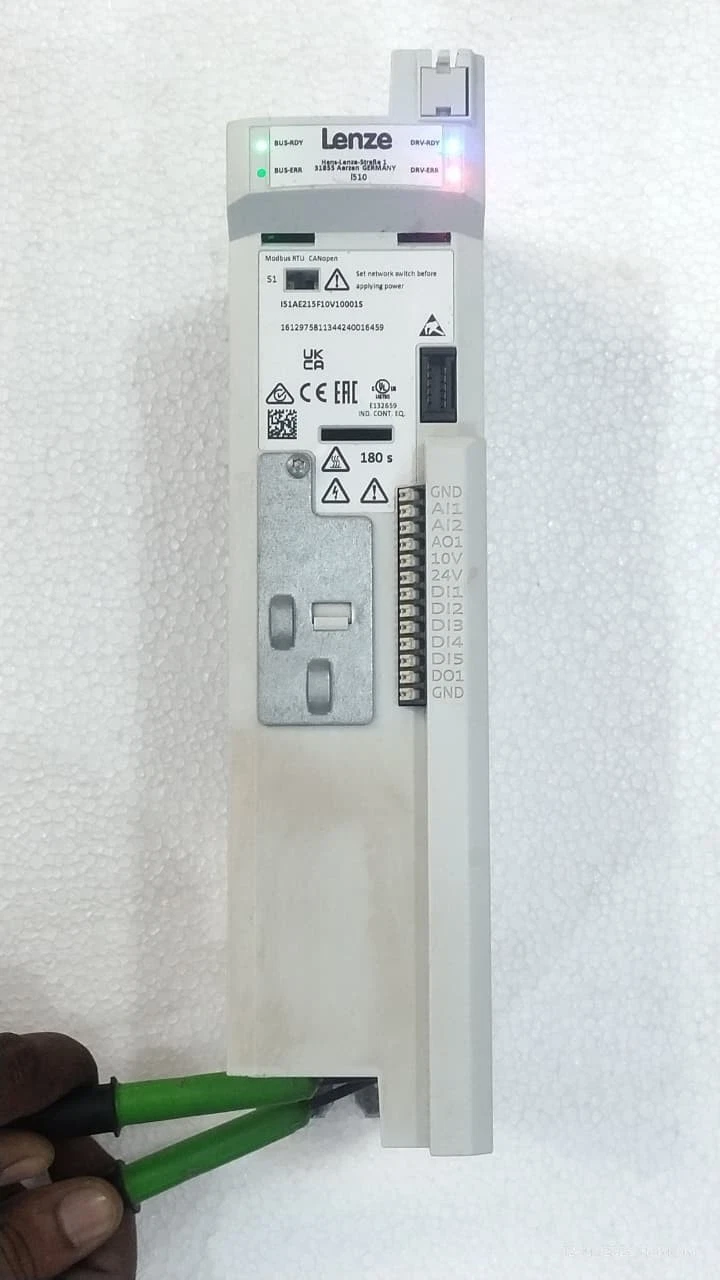

Biến tần Lenze I51AE175F10V10001S, I51AE215F10V10001S và I51AE222F10V10001S

Dòng biến tần Lenze i510 (Lenze i510 Inverter Series) là giải pháp điều khiển động cơ nhỏ gọn, linh hoạt và tối ưu chi phí hàng đầu từ tập đoàn Lenze (Đức). Với thiết kế dạng mô-đun chuẩn công nghiệp, dòng biến tần này đáp ứng hoàn hảo các yêu cầu từ ứng dụng đơn giản đến các hệ thống tự động hóa khắt khe.

Bài viết này đi sâu phân tích thông số kỹ thuật, đặc tính nổi bật và ứng dụng thực tế của 3 mã sản phẩm điện áp 1 pha 230V tiêu biểu: I51AE175F10V10001S (0.75 kW), I51AE215F10V10001S (1.5 kW) và I51AE222F10V10001S (2.2 kW).

1. Tổng Quan Về Dòng Biến Tần Lenze i510.

Lenze i510 thuộc phân khúc biến tần tủ điện (Cabinet Inverter) sở hữu kích thước siêu nhỏ gọn với chiều rộng khung chỉ từ 60 mm. Sản phẩm tuân thủ nghiêm ngặt các tiêu chuẩn hiệu suất năng lượng châu Âu (EN 50598-2 Class IE2), giúp giảm thiểu tổn hao điện năng trong quá trình vận hành.

Cấu trúc mã đặt hàng của dòng i510 cung cấp đầy đủ bộ lọc EMC tích hợp (C2/C3), bộ hãm phanh (Brake Chopper) và cổng giao tiếp chuẩn, giúp đơn giản hóa việc lắp đặt trong tủ điện công nghiệp.

2. Bảng Thông Số Kỹ Thuật Chi Tiết Các Mã Sản Phẩm.

Dưới đây là bảng so sánh thông số kỹ thuật chi tiết giữa 3 mã biến tần Lenze i510 phổ biến:

Thông Số Kỹ Thuật	I51AE175F10V10001S	I51AE215F10V10001S	I51AE222F10V10001S
Công suất định mức	0.75 kW (1.0 HP)	1.5 kW (2.0 HP)	2.2 kW (3.0 HP)
Điện áp ngõ vào	1 pha 230/240 V AC (180 V … 264 V AC)	1 pha 230/240 V AC (180 V … 264 V AC)	1 pha 230/240 V AC (180 V … 264 V AC)
Tần số ngõ vào	45 Hz … 65 Hz	45 Hz … 65 Hz	45 Hz … 65 Hz
Dòng điện ngõ ra định mức	4.2 A	7.0 A	9.6 A
Khả năng quá tải	150% trong 60s; 200% trong 3s	150% trong 60s; 200% trong 3s	150% trong 60s; 200% trong 3s
Tần số ngõ ra	0 Hz … 599 Hz	0 Hz … 599 Hz	0 Hz … 599 Hz
Tần số đóng cắt (Switching)	2 kHz, 4 kHz, 8 kHz, 16 kHz	2 kHz, 4 kHz, 8 kHz, 16 kHz	2 kHz, 4 kHz, 8 kHz, 16 kHz
Bộ lọc EMC	Tích hợp lọc EMC Class C2	Tích hợp lọc EMC Class C2	Tích hợp lọc EMC Class C2
Cấp bảo vệ	IP20	IP20	IP20
Cấu trúc khung (Frame Size)	Size 1 (60 x 155 x 130 mm)	Size 2 (60 x 250 x 130 mm)	Size 2 (60 x 250 x 130 mm)
Trọng lượng	~ 0.95 kg	~ 1.35 kg	~ 1.40 kg

3. Đặc Tính Kỹ Thuật Nổi Bật Của Biến Tần Lenze i510.

3.1. Cấu trúc điều khiển linh hoạt và đa dạng.

Biến tần Lenze i510 hỗ trợ nhiều phương thức điều khiển động cơ khác nhau, đáp ứng tốt từ các tải nhẹ đến các ứng dụng đòi hỏi mô-men xoắn cao ở tốc độ thấp:

• Điều khiển V/f (V/f Characteristic Control): Dạng tuyến tính (Linear), bình phương (Square-law) phù hợp cho bơm/quạt, và chế độ Eco tối ưu hóa năng lượng tiêu thụ.

• Điều khiển Vector không cảm biến (Sensorless Vector Control – SLV): Cung cấp mô-men khởi động lớn, duy trì tốc độ chính xác ngay cả khi tải thay đổi đột ngột mà không cần gắn Encoder phản hồi.

• Tương thích động cơ: Hỗ trợ điều khiển cả động cơ không đồng bộ 3 pha (Async Motor) và động cơ đồng bộ nam thanh vĩnh cửu (PM Synchronous Motor).

3.2. Hệ thống Cổng Vào/Ra (I/O) và Kết Nối Chuẩn Công Nghiệp.

Dòng biến tần I51AE175F10V10001S, I51AE215F10V10001S và I51AE222F10V10001S trang bị đầy đủ các cổng giao tiếp linh hoạt:

• 5 Ngõ vào kỹ thuật số (Digital Inputs): Có thể lập trình logic tự do, hỗ trợ xung tần số cao (Up to 10 kHz).

• 1 Ngõ ra kỹ thuật số (Digital Output): Dạng Open Collector báo trạng thái hoạt động.

• 1 Ngõ ra Rơ-le (Relay Output): Tiếp điểm NO/NC (250 VAC / 3A) báo lỗi hoặc vận hành.

• 1 Ngõ vào tương tự (Analog Input): Cấu hình linh hoạt 0-10 VDC hoặc 0-20 mA / 4-20 mA.

• 1 Ngõ ra tương tự (Analog Output): Giám sát tần số, dòng điện ngõ ra (0-10 VDC / 0-20 mA).

3.3. Thiết kế mỏng tối ưu không gian tủ điện.

Với độ dày khung chỉ 60 mm, dòng biến tần Lenze i510 cho phép lắp đặt áp sát nhau (Side-by-side mounting) mà không cần chừa khoảng trống tản nhiệt giữa các thiết bị. Điều này giúp giảm tới 30-50% diện tích mặt gá trong tủ điện so với các dòng biến tần thông thường.

3.4. Tích hợp sẵn bộ lọc nhiễu EMC & Hãm động năng.

Cả 3 mã sản phẩm I51AE175F10V10001S, I51AE215F10V10001S, và I51AE222F10V10001S đều tích hợp sẵn bộ lọc nhiễu điện từ EMC theo tiêu chuẩn EN 61800-3 (Class C2). Hơn nữa, mạch hãm phanh (Brake Transistor) tích hợp giúp kết nối trực tiếp với điện trở hãm ngoài cho các ứng dụng có quán tính lớn hoặc yêu cầu dừng khẩn cấp.

4. Điểm Mạnh Vượt Trội Của Dòng Lenze i510.

4.1. Cấu hình và Cài đặt siêu tốc qua kết nối không dây.

Điểm ấn tượng nhất của dòng biến tần Lenze i510 là khả năng cấu hình thiết bị mà không cần cấp nguồn lưới. Nhờ mô-đun WLAN tùy chọn kết hợp với ứng dụng Lenze Smart Keypad App trên điện thoại thông minh, kỹ sư vận hành có thể:

• Tải xuống và sao chép tập tin thông số (Parameter set) chỉ trong vài giây.

• Chẩn đoán sự cố và giám sát thông số vận hành thời gian thực.

• Lưu trữ và chia sẻ cấu hình dễ dàng qua đám mây.

4.2. Độ bền chuẩn Đức và Khả năng chịu nhiệt cao.

Dòng biến tần Lenze hoạt động bền bỉ trong môi trường khắc nghiệt với dải nhiệt độ từ -10°C đến +55°C (Derating từ 45°C). Bo mạch phủ sơn bảo vệ chống bụi, hơi ẩm và hóa chất ăn mòn, nâng cao tuổi thọ linh kiện điện tử.

4.3. Khả năng quá tải ấn tượng.

Với dung lượng dự trữ công suất lớn (quá tải 150% trong 60 giây và 200% trong 3 giây), biến tần đảm bảo hệ thống không bị ngắt ngắt đột ngột khi xảy ra hiện tượng kẹt tải tạm thời hoặc khi khởi động tải nặng.

5. Ứng Dụng Thực Tế Trong Công Nghiệp.

Nhờ dải công suất từ 0.75 kW đến 2.2 kW chạy nguồn 1 pha 230V ra 3 pha 230V, các mã sản phẩm I51AE175F10V10001S, I51AE215F10V10001S và I51AE222F10V10001S được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

5.1. Hệ thống Băng tải & Đóng gói (Conveyors & Packaging).

• Điều khiển tốc độ băng tải con lăn, băng tải cao su, dây chuyền phân loại sản phẩm.

• Chức năng tăng tốc/giảm tốc mềm mại giúp bảo vệ hàng hóa, giảm hao mòn cơ khí và tránh xô lệch chai/lọ trên băng chuyền.

5.2. Hệ thống Bơm, Quạt & Thông gió (Pumps & Fans).

• I51AE175F10V10001S (0.75 kW): Phù hợp cho quạt hút bụi nhỏ, bơm cấp nước tuần hoàn.

• I51AE215F10V10001S (1.5 kW) & I51AE222F10V10001S (2.2 kW): Sử dụng cho hệ thống thông gió xưởng sản xuất, quạt làm mát tháp tản nhiệt, bơm áp lực. Chế độ điều khiển V/f Eco giúp tiết kiệm điện năng đáng kể khi vận hành ở tốc độ thấp.

5.3. Máy chế biến gỗ và Máy dệt (Woodworking & Textile).

• Điều khiển động cơ trạm cắt, máy mài, máy xẻ gỗ yêu cầu độ chính xác tốc độ cao.

• Khả năng duy trì mô-men ổn định giúp đường cắt láng mịn, nâng cao chất lượng thành phẩm.

5.4. Máy khuấy, Máy trộn & Máy nén nhỏ.

• Mô-men khởi động cao ở tốc độ thấp của chế độ Vector không cảm biến giúp biến tần Lenze i510 dễ dàng kéo các loại tải có độ nhớt cao như máy khuấy sơn, máy trộn hóa chất, máy nén khí Piston nhỏ.
