Động cơ hộp số Lenze g500 / GST (Geared Motors) đến từ thương hiệu Lenze (Đức) được đánh giá là một trong những giải pháp truyền động được đánh giá cao. Với thiết kế mô-đun thông minh, hiệu suất năng lượng vượt trội cùng độ bền bỉ cao, các dòng Geared Motors của Lenze đáp ứng hoàn hảo các yêu cầu khắt khe trong vận hành công nghiệp.
Bài viết này phân tích chi tiết đặc tính kỹ thuật, cấu trúc mã sản phẩm, điểm mạnh và ứng dụng của dòng động cơ hộp số g500 / GST, tập trung vào ba mã sản phẩm tiêu biểu: G50BB124MHAR2C00, G50BH110MVBR2C00 và
.

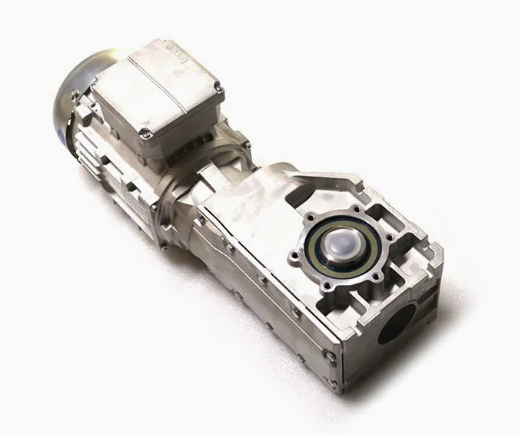

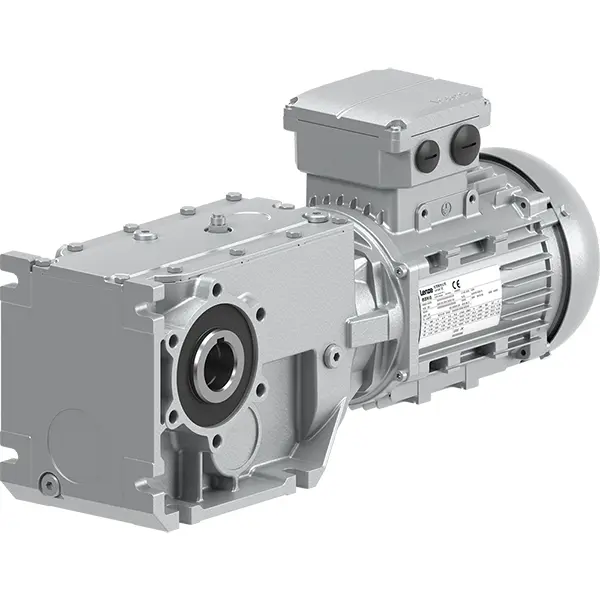

1. Tổng Quan Về Dòng Động Cơ Hộp Số Lenze g500 / GST.
Dòng Động cơ hộp số Lenze g500 / GST đại diện cho bước tiến công nghệ của Lenze nhằm tối ưu hóa hiệu suất cơ học và giảm thiểu thất thoát năng lượng. Sự kết hợp giữa hộp số thế hệ g500 (bao gồm bánh răng trụ Helical, bánh răng nón Bevel, bánh răng song song Parallel shaft) và hệ thống động cơ điện AC tiêu chuẩn tạo nên một cấu trúc truyền động gọn nhẹ nhưng sở hữu mô-men xoắn đầu ra vượt trội.
Các động cơ hộp số (Geared Motors) dòng g500 đạt hiệu suất truyền động lên đến 94% – 98% tùy thuộc vào cấp số và kiểu bánh răng. Việc áp dụng tiêu chuẩn năng lượng IE2/IE3 trên toàn bộ dải sản phẩm giúp doanh nghiệp cắt giảm đáng kể chi phí điện năng trong suốt vòng đời vận hành.
2. Phân Tích Mã Sản Phẩm Động Cơ Hộp Số Lenze g500.
Mã sản phẩm của Lenze được quy chuẩn hóa nhằm thể hiện chính xác các thông số cơ học, loại bánh răng, kích thước khung và phương thức lắp đặt. Cấu trúc mã của các dòng G50BB124MHAR2C00, G50BH110MVBR2C00 và G50BB111NSAR2S3D được phân tích chi tiết dưới đây:
2.1. Quy ước chung trong mã Lenze g500.
-
G50: Ký hiệu dòng hộp số g500 thế hệ mới của Lenze.
-
Ký tự thứ 4 (B/H/S): Loại hộp số.
-
B (Bevel): Hộp số bánh răng nón (đầu ra vuông góc).
-
H (Helical): Hộp số bánh răng trụ đồng trục (đầu ra thẳng).
-
S (Shaft-mounted): Hộp số song song.
-
-
Ký tự chữ & số tiếp theo (B124, H110, B111): Size hộp số và cấp mô-men xoắn.
-
Nhóm ký tự động cơ (MHA, MVB, NSA): Loại động cơ AC tích hợp hoặc khớp nối chuẩn cơ khí.
-
Nhóm ký tự đuôi (R2C00, R2S3D): Kiểu trục (trục âm/dương), bích lắp đặt, vị trí hộp cực, phụ kiện thắng (phanh) hoặc cảm biến đi kèm.
2.2. Phân tích chi tiết từng mã sản phẩm.

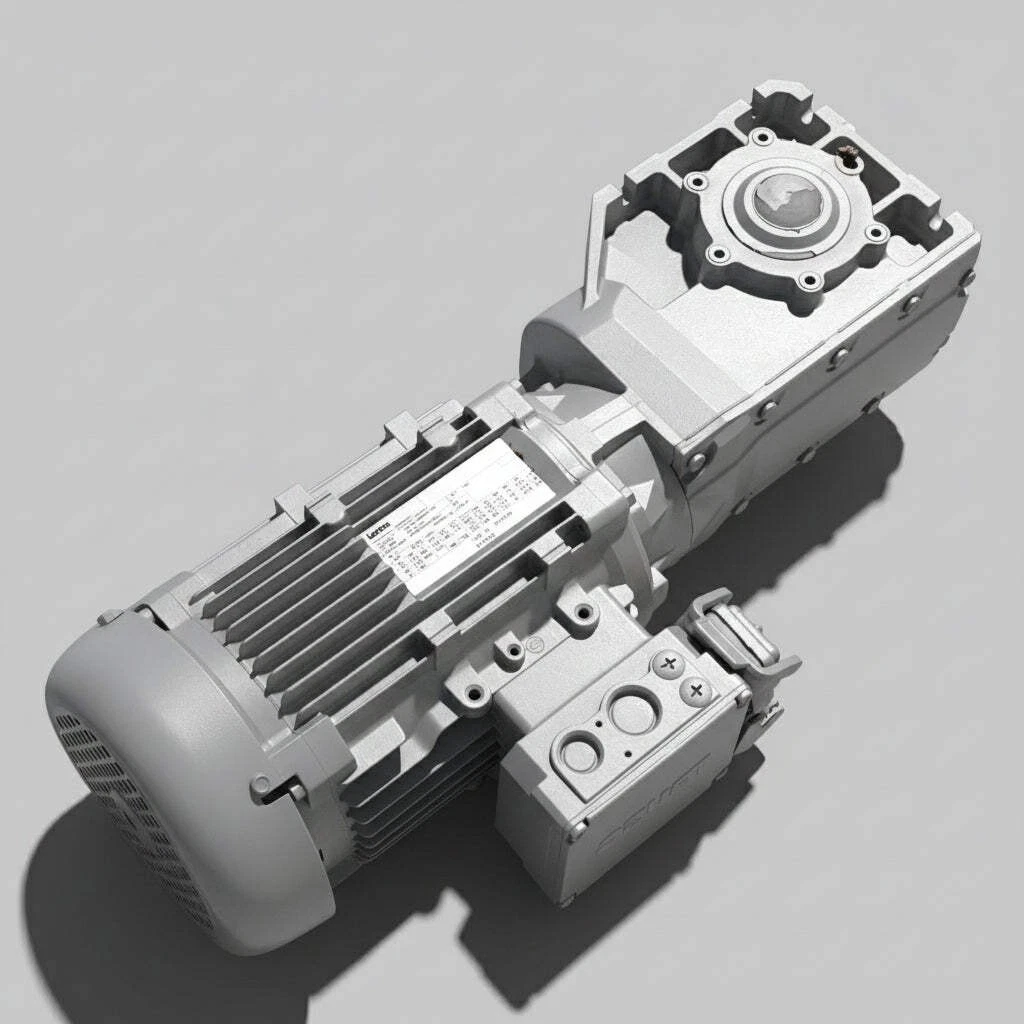

Mã sản phẩm: G50BB124MHAR2C00
-
Loại hộp số: g500-B (Bevel Geared Motor) – Hộp số bánh răng nón vuông góc.
-
Size khung (Frame size): B124 – Kích thước mô-men xoắn cấp trung, tải trọng tối ưu cho các hệ thống băng tải nặng và máy chế tạo.
-
Động cơ tích hợp: MHA – Động cơ điện AC 3 pha hiệu suất cao của Lenze (IE2/IE3), thiết kế tối ưu hóa nhiệt độ và tiết kiệm điện.
-
Cấu hình lắp đặt: R2C00 – Thiết kế đầu ra tiêu chuẩn (có thể là trục âm với đĩa sập Shrink disc hoặc trục dương kèm chân đế/mặt bích), vỏ nhôm/gang tản nhiệt tốt, cấp bảo vệ tiêu chuẩn IP55.

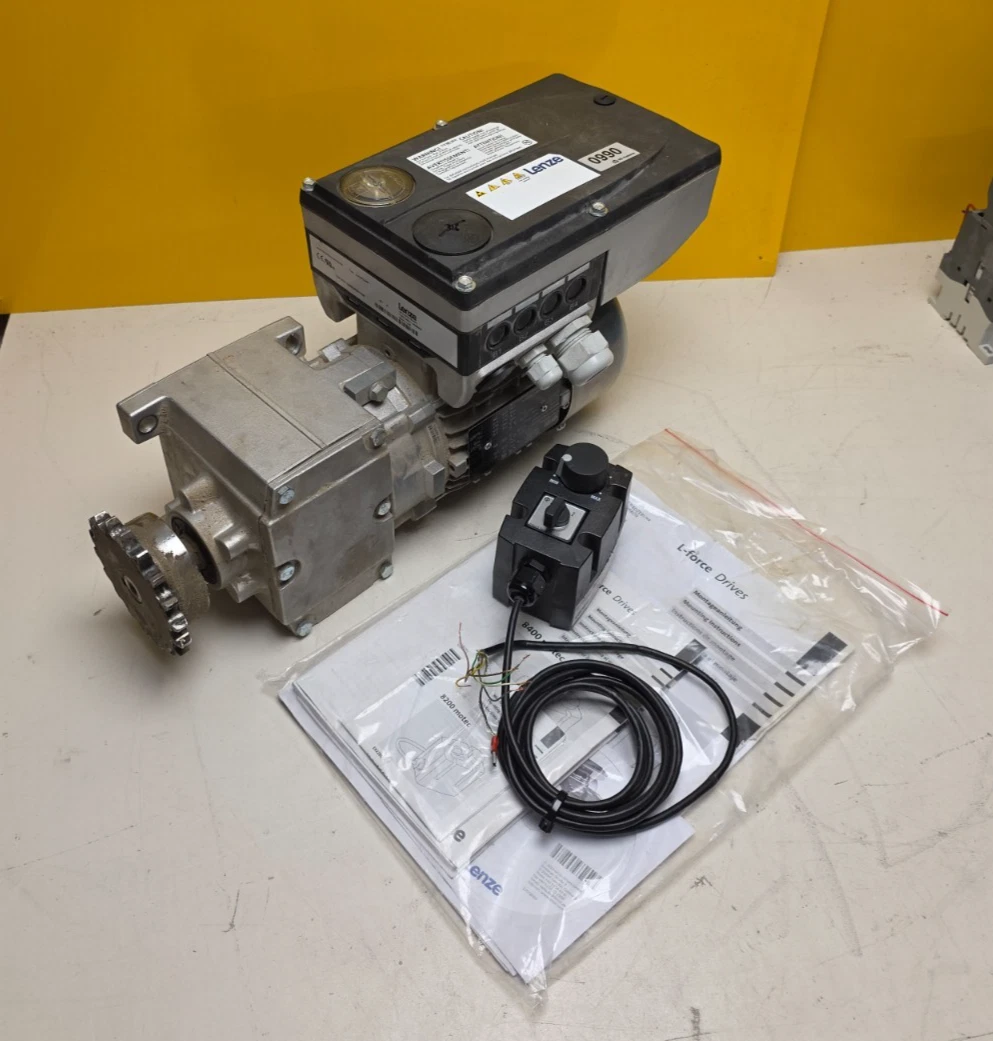

Mã sản phẩm: G50BH110MVBR2C00
-
Loại hộp số: g500-H (Helical Geared Motor) – Hộp số bánh răng trụ đồng trục.
-
Size khung (Frame size): H110 – Dòng hộp số đồng trục kích thước gọn, thích hợp cho không gian lắp đặt hẹp nhưng cần tốc độ đầu ra ổn định.
-
Động cơ tích hợp: MVB – Động cơ AC tối ưu hóa cho điều khiển biến tần, cho dải điều chỉnh tốc độ rộng và momen khởi động lớn.
-
Cấu hình lắp đặt: R2C00 – Dạng chân đế hoặc mặt bích chuẩn, hộp đấu điện linh hoạt xoay 90 độ, chuẩn làm việc liên tục S1.
Mã sản phẩm: G50BB111NSAR2S3D
-
Loại hộp số: g500-B (Bevel Geared Motor) – Hộp số bánh răng nón vuông góc.
-
Size khung (Frame size): B111 – Cấu trúc nhỏ gọn, tỉ số truyền linh hoạt, mô-men xoắn đáp ứng chính xác các ứng dụng định vị.
-
Động cơ tích hợp: NSA – Động cơ AC chuyên dụng hoặc giao diện kết nối động cơ servo/bước với độ rơ (backlash) thấp.
-
Cấu hình lắp đặt đặc biệt: R2S3D – Biến thể tích hợp các tùy chọn mở rộng như thắng từ (brake), encoder phản hồi tín hiệu hoặc cấp bảo vệ gia tăng (IP65) cho môi trường khắc nghiệt.
3. Đặc Tính Kỹ Thuật Nổi Bật Của Geared Motors Lenze g500 / GST.
Động cơ hộp số Lenze g500 / GST sở hữu nền tảng kỹ thuật tiên tiến, vượt trội so với các dòng hộp số truyền thống trên thị trường:
3.1. Hiệu suất cơ học và năng lượng.
-
Hiệu suất truyền động cực cao: Các model bánh răng trụ (Helical) đạt hiệu suất tới 98%, trong khi dòng bánh răng nón (Bevel) đạt khoảng 94-96%. Sự mất mát năng lượng do ma sát được giảm xuống mức tối thiểu.
-
Tương thích tiêu chuẩn IE2/IE3/IE4: Động cơ đi kèm tuân thủ chặt chẽ các quy định quốc tế về hiệu suất năng lượng, giảm tải lượng khí thải CO2 và tiết kiệm chi phí vận hành cho nhà máy.
3.2. Thiết kế mô-đun hóa (Modular Design).
-
Hệ thống truyền động g500 cho phép tháo lắp và kết hợp linh hoạt giữa các loại hộp số và động cơ.
-
Dễ dàng nâng cấp hoặc thay thế động cơ mà không làm thay đổi kết cấu cơ khí của hộp số đã lắp đặt trên dây chuyền.
3.3. Khả năng chịu tải và độ bền vượt trội.
-
Vật liệu bánh răng: Bánh răng được làm từ thép hợp kim gia cường, qua xử lý nhiệt bề mặt bằng công nghệ tôi thấm carbon giúp tăng tối đa khả năng chống mài mòn và chịu tải va đập.
-
Vỏ hộp số tản nhiệt tốt: Vỏ làm bằng hợp kim nhôm đúc đùn (đối với size nhỏ) hoặc gang xám chịu lực (đối với size lớn), giúp tản nhiệt nhanh, vận hành êm ái và giảm thiểu độ rung.
3.4. Dải tỉ số truyền (i) và Mô-men xoắn.
-
Dải tỉ số truyền rộng, đáp ứng từ các ứng dụng yêu cầu tốc độ cao đến các ứng dụng cần mô-men xoắn cực lớn ở tốc độ thấp.
-
Độ rơ bánh răng (Backlash) cực nhỏ, hỗ trợ các ứng dụng truyền động chính xác cao khi kết hợp với biến tần Lenze i500 hoặc 8400 series.
4. Bảng So Sánh Kỹ Thuật Các Mã Sản Phẩm Lenze g500.
| Thông Số Kỹ Thuật | G50BB124MHAR2C00 | G50BH110MVBR2C00 | G50BB111NSAR2S3D |
| Dạng hộp số | Bánh răng nón (Bevel – g500-B) | Bánh răng trụ (Helical – g500-H) | Bánh răng nón (Bevel – g500-B) |
| Hướng trục đầu ra | Vuông góc 90° | Đồng trục (Trục thẳng) | Vuông góc 90° |
| Size hộp số | B124 | H110 | B111 |
| Dòng động cơ đi kèm | MHA (Động cơ AC IE2/IE3) | MVB (Động cơ AC biến tần) | NSA (Động cơ/Adapter chuyên dụng) |
| Hiệu suất truyền động | ~94% – 96% | ~96% – 98% | ~94% – 96% |
| Kiểu lắp đặt | Chân đế / Mặt bích / Trục âm | Chân đế / Mặt bích | Trục âm / Trục dương tùy chọn |
| Tùy chọn phụ kiện | Tiêu chuẩn | Tiêu chuẩn | Tích hợp phanh/encoder (R2S3D) |
| Cấp bảo vệ | IP55 (tiêu chuẩn) | IP55 (tiêu chuẩn) | IP55 / IP65 |
| Ứng dụng tối ưu | Băng tải nặng, máy đóng gói | Bơm, quạt, máy khuấy, băng tải | Định vị chính xác, hệ thống nâng |
5. Điểm Mạnh Vượt Trội Của Động Cơ Hộp Số Lenze g500 / GST.
Việc đầu tư Động cơ hộp số Lenze g500 / GST mang lại nhiều lợi thế cạnh tranh cho các nhà chế tạo máy (OEM) và các nhà máy sản xuất:
5.1. Kích thước nhỏ gọn, tối ưu không gian.
Nhờ công nghệ tối ưu hóa hình học bánh răng, hộp số Lenze g500 có thể cung cấp cùng một mức mô-men xoắn nhưng với kích thước nhỏ hơn từ 10% – 20% so với các đối thủ cùng phân khúc. Điều này giúp tối ưu hóa không gian lắp đặt bên trong máy móc.
5.2. Vận hành cực êm (Low Noise Level).
Bánh răng được gia công chính xác bằng công nghệ mài CNC hiện đại của Đức, giúp sự ăn khớp giữa các răng mượt mà. Tiếng ồn vận hành của Geared Motors Lenze luôn giữ ở mức thấp dưới 65 dB, cải thiện môi trường làm việc trong nhà máy.
5.3. Tăng tuổi thọ mỡ/dầu bôi trơn.
Hệ thống phớt chặn cao cấp kết hợp với dầu bôi trơn tổng hợp chất lượng cao giúp kéo dài khoảng thời gian cần bảo dưỡng. Hộp số g500 có thể vận hành liên tục hàng nghìn giờ mà không cần thay dầu.
5.4. Khả năng kết hợp hoàn hảo với Biến Tần Lenze.
Động cơ hộp số g500 / GST được thiết kế để kết hợp hoàn hảo với các dòng biến tần Lenze i510, i550, 8400 Topline. Sự kết hợp này mang lại khả năng điều khiển tốc độ mịn, khởi động êm ái và bảo vệ động cơ toàn diện trước các sự cố quá tải hay sụt áp.
6. Ứng Dụng Thực Tế Trong Công Nghiệp.
Nhờ tính đa dạng trong cấu hình và độ bền cao, các mã G50BB124MHAR2C00, G50BH110MVBR2C00 và G50BB111NSAR2S3D được ứng dụng rộng rãi trong nhiều ngành công nghiệp mũi nhọn:
-
Ngành Logistics & Kho vận thông minh: Dòng G50BB124MHAR2C00 với trục ra vuông góc thích hợp lắp đặt cho các hệ thống băng tải con lăn, băng tải đai, dây chuyền phân loại tự động trong kho thông minh.
-
Ngành Đóng gói & Bao bì (Packaging): Dòng G50BB111NSAR2S3D tích hợp tính năng điều khiển chính xác được dùng trong máy dán nhãn, máy đóng thùng, máy cắt màng co – nơi yêu cầu độ lặp lại vị trí chính xác.
-
Ngành Thực phẩm & Đồ uống (F&B): Hộp số G50BH110MVBR2C00 dạng đồng trục vận hành êm ái, thích hợp cho các máy khuấy, máy trộn, dây chuyền chiết rót đai truyền thực phẩm với yêu cầu vệ sinh và an toàn cao.
-
Ngành Chế tạo máy công nghiệp nặng: Được ứng dụng trong các cơ cấu nâng hạ, máy cuộn tôn, dây chuyền chế biến gỗ và sản xuất vật liệu xây dựng.
