IC 74HC595 cũng là một trong số những loại IC thường gặp trong các mạch điện tử hiện nay, chúng là một dạng IC có tổng cộng 16 chân với ứng dụng phổ biến nhất là điều khiển số lượng lớn các LED, giao tiếp với màn hình LCD. Hôm nay Cti Supply sẽ chia sẻ cho bạn các thông tin chi tiết về loại IC này để bạn hiểu rõ hơn IC 74HC595 là gì, nắm các thông số kỹ thuật, sơ đồ chân, nguyên lý hoạt động của chúng thông qua bài chia sẻ sau đây.

Tổng quan IC 74HC595 là gì?

IC 74HC595 là gì? IC 74HC595 được biết đến là một loại IC thanh ghi dịch có 16 chân bao gồm 1 chốt kiểu D cùng với 1 thanh ghi dịch nằm ở bên trong IC. Chúng sẽ nhận dữ liệu đầu vào nối tiếp và gửi các dữ liệu này ra ngoài thông qua những chân song song.

Ngoài những đầu ra song song, IC 74HC595 cũng cung cấp một đầu ra nối tiếp. IC này có các đầu vào xung clock độc lập cho thanh ghi dịch cũng như chốt D. IC 74HC595 này thuộc họ logic HC, chúng được thiết kế để dùng nhiều trong các ứng dụng CMOS.

IC 74HC595 cũng có 2 thanh ghi tích hợp. Thanh ghi đầu tiên là một thanh ghi dịch và thanh ghi thứ 2 là một thanh ghi lưu trữ. Dữ liệu sẽ được truyền nối tiếp để thay đổi thanh ghi từng bit. Tuy nhiên nó chỉ chuyển vào thanh ghi lưu trữ khi mà chân chốt dữ liệu hoạt động ở mức độ cao.

IC 74HC595 là gì? Thông số kỹ thuật, sơ đồ chân và ứng dụng

Thông số kỹ thuật của IC 74HC595

Thông số kỹ thuật IC 74HC595:

  • 8-bit, thanh ghi dịch dữ liệu đầu vào được mắc nối tiếp và đầu ra song song
  • Mức điện áp hoạt động của IC 74HC595: 2V – 6V DC
  • Mức độ tiêu thụ điện năng của IC 74HC595: 80 µA
  • Điện áp ở đầu ra (V) sẽ bằng với mức điện áp hoạt động
  • Nguồn đầu ra/dòng chìm của IC 74HC595: 35mA
  • Điện áp đầu vào tối thiểu của IC 74HC595: 3.15V
  • Điện áp đầu vào mức thấp tối đa của IC 74HC595: 1.35V
  • Có thể dễ dàng xếp nhiều tầng với nhiều loại IC khác để có được thêm nhiều đầu ra hơn
  • Tần số xung nhịp tối đa của IC 74HC595: 25Mhz
  • 74HC595 có các gói : PDIP, GDIP và PDSO 16 chân

Sơ đồ chân

Trong bài viết tìm hiểu về IC 74HC595 là gì, chúng tôi cũng sẽ chia sẻ đến bạn sơ đồ chân của IC 74HC595 để giúp bạn nắm rõ hơn về loại IC này như sau:

Chân số Tên chân Mô tả chân
Chân số 1, 2, 3, 4, 5, 6, 7 Chân output 7 chân đầu ra, có thể được kiểm soát nối tiếp
Chân số 8 Chân Ground Chân nối đất
Chân số 9 Chân Serial Output (Q7’) Chân được dùng để có thể kết nối nhiều hơn một IC 74hc595 ở dạng xếp tầng
Chân số 10 Chân Master Reset  (MR)



Reset tất cả các đầu ra ở mức thấp. Sẽ luôn phải giữ chân này ở mức cao để giúp IC hoạt động bình thường
Chân số 11 Chân Clock (SH_CP) Chân đồng hồ, trong đó tín hiệu đồng hồ cần được cung cấp từ vi điều khiển hay là vi xử lý
Chân số 12 Chân Latch (ST_CP)  Chân được dùng để cập nhật dữ liệu vào các chân đầu ra. Chúng cần được kích hoạt mức cao
Chân số 13 Chân Output Enable (OE) Chân được dùng để tắt đầu ra. Luôn phải giữ chúng ở mức thấp để IC hoạt động bình thường
Chân số 14 Chân Serial Data (DS) Đây là chân mà các dữ liệu sẽ được gửi đến, dựa trên đó 8 đầu ra sẽ được điều khiển
Chân số 15 Chân Output (Q0) Đây là chân đầu ra đầu tiên
Chân số 16 Chân Vcc Chân cung cấp nguồn cho IC, nguồn IC thường dùng là + 5V

Nguyên lý hoạt động

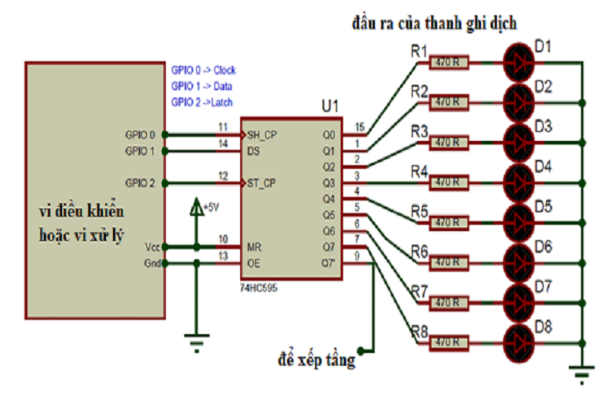

Nguyên lý hoạt động của IC 74HC595 là gì?  IC 74HC595 có 2 thanh ghi và cả 2 thanh đều có độ rộng 8 bit. Với thanh ghi đầu tiên có nhiệm vụ sẽ nhận dữ liệu đầu vào trên mọi cạnh dương của xung Clock và chúng cũng tiếp tục nhận dữ liệu. Tuy nhiên dữ liệu từ thanh ghi dịch khi chuyển sang thanh lưu trữ sẽ cần phải có tín hiệu hoạt động ở mức cao để có thể chốt chân đầu vào.

  • IC 74HC595 có 8 đầu ra cùng với 3 đầu vào gồm: Chân dữ liệu, chân lưu trữ, chân Clock thanh ghi dịch. Chân số 8 sẽ được kết nối với Mass và chân số 16 kết nối với nguồn điện áp ở mức 5V.
  • Chân đầu ra OE phải được nối đất để kích hoạt các chân đầu ra ở thanh ghi dịch, chân thiết lập lại sẽ xóa bộ nhớ của thanh ghi dịch nếu chúng được áp dụng với tín hiệu thấp. Đây cũng chính là lý do vì sao mà nó luôn cần được giữ ở mức cao.
  • Trong quá trình chuyển đổi sườn dương ở trên chân 11, khi đó thanh ghi dịch sẽ chấp nhận những dữ liệu đầu vào và áp dụng trên đường truyền dữ liệu.
  • Những đầu ra của thanh ghi lưu trữ lúc này sẽ được kết nối với các chân đầu vào chốt D/ thanh lưu trữ. Những đầu vào này sẽ được cập nhật dữ liệu trên đầu ra chốt khi có quá trình chuyển đổi sườn dương tại chân 12.

IC 74HC595 là gì? Thông số kỹ thuật, sơ đồ chân và ứng dụng

Ứng dụng

Trong bài viết tìm hiểu IC 74HC595 là gì, Cti Supply cũng sẽ giới thiệu cho bạn biết về một số ứng dụng phổ biến của loại IC này như:

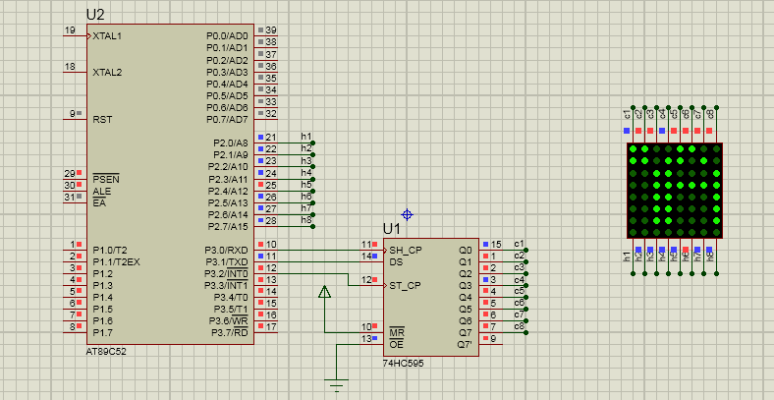

  • IC 74HC595 thông thường sẽ được dùng trong các ứng dụng để điều khiến số lượng lớn các LED cần phải được điều khiển thông qua các vi điều khiển.
  • Ngoài ra chũng cũng có thể được dùng để giao tiếp với màn hình LCD bởi vì có thể hoạt động giống như bit dữ liệu cho màn hình.
  • IC 74HC595 cũng có thể sử dụng để điều khiển các tải 5V như là relay thông qua các vi điều khiển.

IC 74HC595 là gì? Thông số kỹ thuật, sơ đồ chân và ứng dụng

Mong rằng qua những chia sẻ của chúng tôi trên đây đã giúp bạn hiểu rõ hơn về loại IC 74HC595 là gì, biết về cách sử dụng, thông số, sơ đồ chân và những ứng dụng phổ biến của IC 74HC595 hiện nay từ đó biết cách áp dụng tốt hơn trong công việc của mình. Đừng quên đón đọc thêm nhiều chia sẻ hay, thú vị và bổ ích khác về các loại IC, thiết bị sử dụng trong mạch điện tử tại trang website của Cti Supply bạn nhé!
