Cảm biến vị trí tuyến tính Balluff là giải pháp đo lường hành trình không tiếp xúc chuẩn xác trong các hệ thống tự động hóa công nghiệp. Dòng sản phẩm BTL4264 (BTL PA0400-1500-C15AA1C0-000S15) là thế hệ cảm biến định vị tiên tiến, được hãng Balluff nâng cấp nhằm thay thế chính thức cho mã sản phẩm cũ BTL0078 (BTL6-A310-M1500-A1-S115).
Việc chuyển đổi sang mã mới mang lại sự ổn định vượt trội về mặt điện từ, độ bền cơ học cao hơn cũng như tính tương thích hoàn hảo về kích thước lắp đặt so với mã cũ.
1. Thông Tin Chuyển Đổi Mã Sản Phẩm.

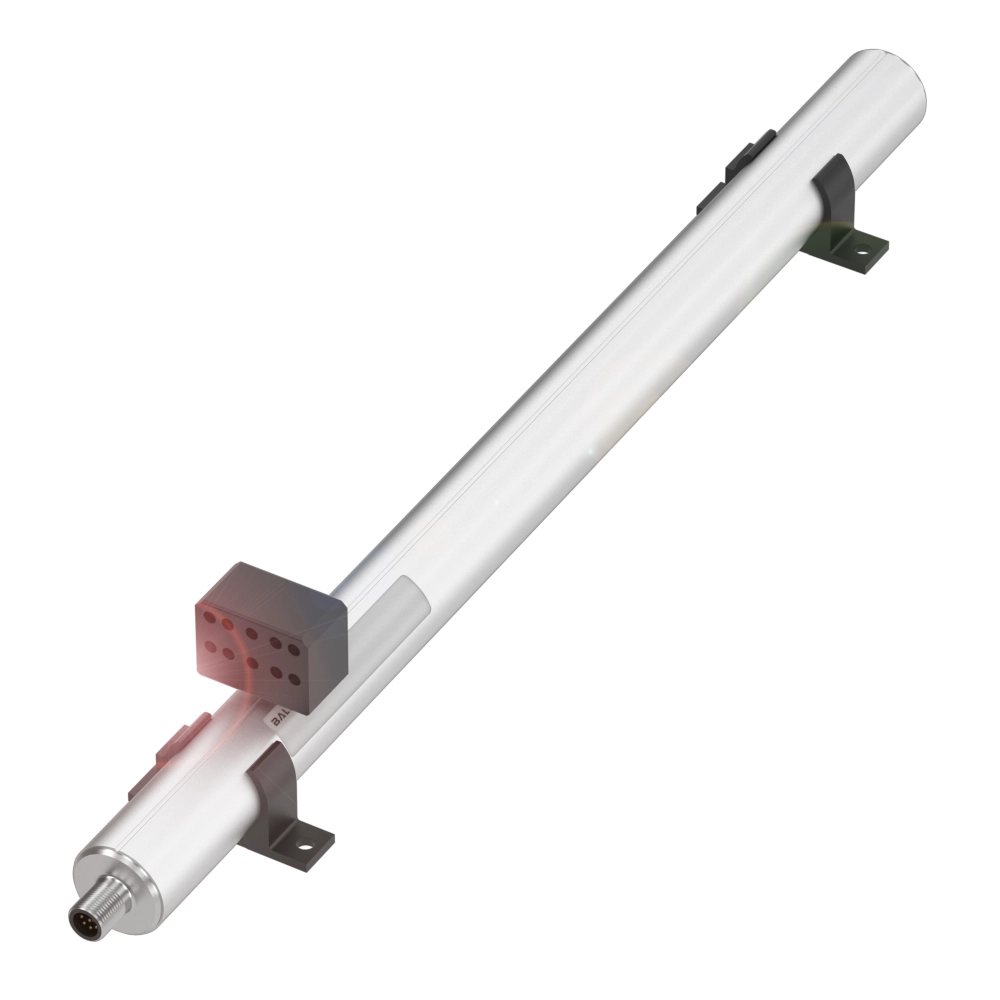

Trong lộ trình tối ưu hóa thiết bị của Balluff, mã sản phẩm cũ thuộc dòng BTL6 đã được thay thế bằng mã sản phẩm nâng cấp mới BTL PA0400-1500-C15AA1C0-000S15 thuộc nền tảng BTL PA hiện đại.
| Thông số chuyển đổi | Mã sản phẩm cũ: BTL0078 | Mã sản phẩm mới: BTL4264 |
| Mã đặt hàng (Ordering Code) | BTL0078 | BTL4264 |
| Mã kỹ thuật (Part Number) | BTL6-A310-M1500-A1-S115 | BTL PA0400-1500-C15AA1C0-000S15 |
| Hành trình đo (Stroke length) | 1500 mm | 1500 mm |
| Dạng tín hiệu ngõ ra | Analog 0…10 V | Analog 0…10 V (Tối ưu hóa) |
| Cổng kết nối (Connector) | M12 (8-pin) / S115 | M12 (8-pin) / S15 chuẩn hóa |
| Trạng thái sản phẩm | Ngưng sản xuất (Discontinued) | Đang sản xuất (Active – Thay thế trực tiếp) |
| Mức độ tương thích cơ khí | Gốc | Tương thích 100% (Plug & Play) |

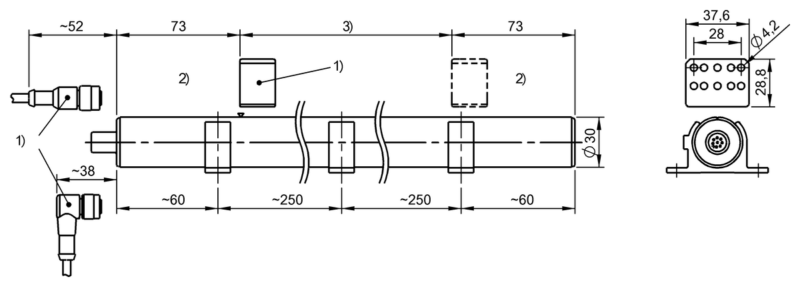

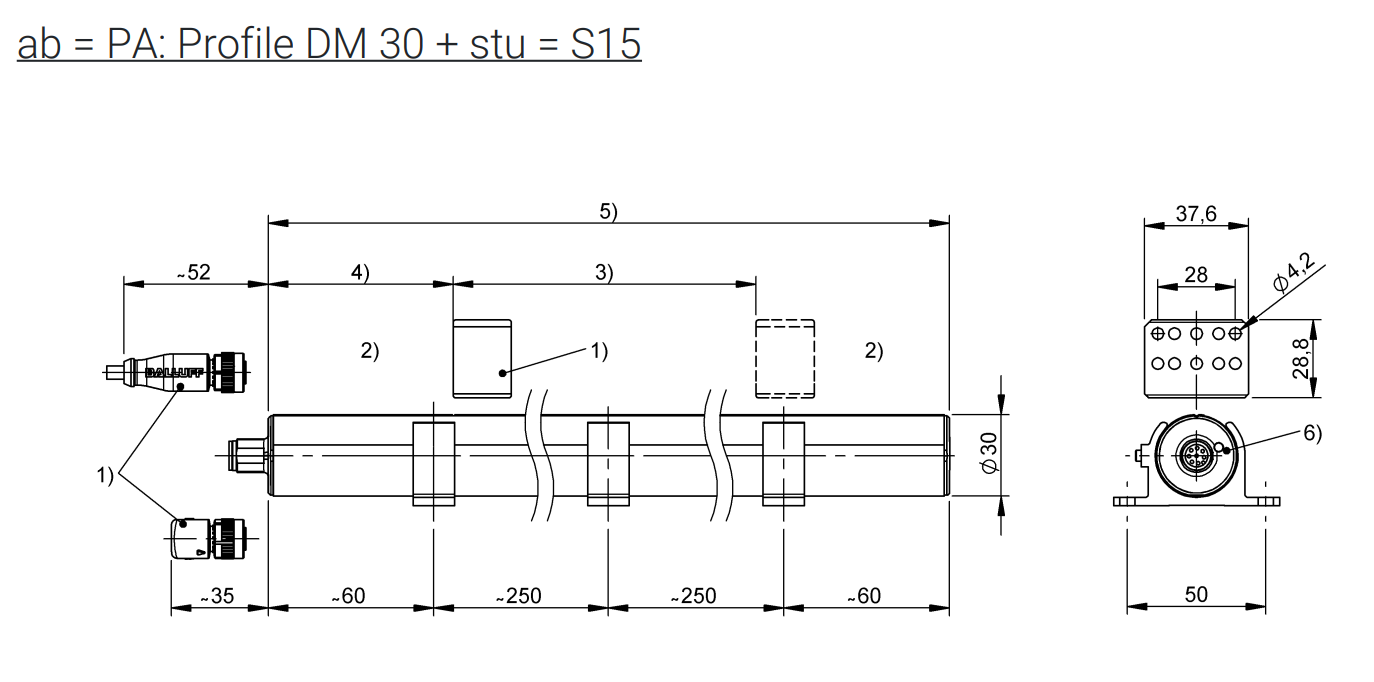

Mã mới BTL PA0400-1500-C15AA1C0-000S15 giữ nguyên hoàn toàn kích thước hình học, chiều dài đo 1500 mm và chuẩn chân cắm của mã cũ BTL6-A310-M1500-A1-S115, giúp kỹ sư vận hành thay thế ngay lập tức mà không cần chỉnh sửa kết cấu cơ khí hay lập trình lại PLC.
2. Nguyên Lý Hoạt Động Và Công Nghệ Từ Co (Magnetostrictive).
Cảm biến vị trí BTL4264 vận hành dựa trên công nghệ Micropulse Magnetostrictive (từ co) – công nghệ cốt lõi làm nên uy tín của thương hiệu Balluff.
-
Đo lường không tiếp xúc: Cảm biến xác định vị trí dựa trên sự tương tác giữa từ trường của nam châm định vị di động (Position Magnet) và xung sóng cơ học truyền bên trong dây sóng (Waveguide) của cảm biến.
-
Không mài mòn cơ học: Vì nam châm di chuyển hoàn toàn không tiếp xúc vật lý với thân cảm biến, thiết bị hoàn toàn loại bỏ hiện tượng ma sát, mài mòn, mang lại tuổi thọ hoạt động gần như vô hạn.
-
Giữ vị trí tuyệt đối (Absolute Position Measurement): Khi mất điện và khởi động lại, BTL4264 (BTL PA0400-1500-C15AA1C0-000S15) xác định ngay vị trí hiện tại của nam châm mà không cần thực hiện chu trình chạy về gốc (Homelogic / Reference run) như các hệ thống mã hóa vòng quay tương đối.

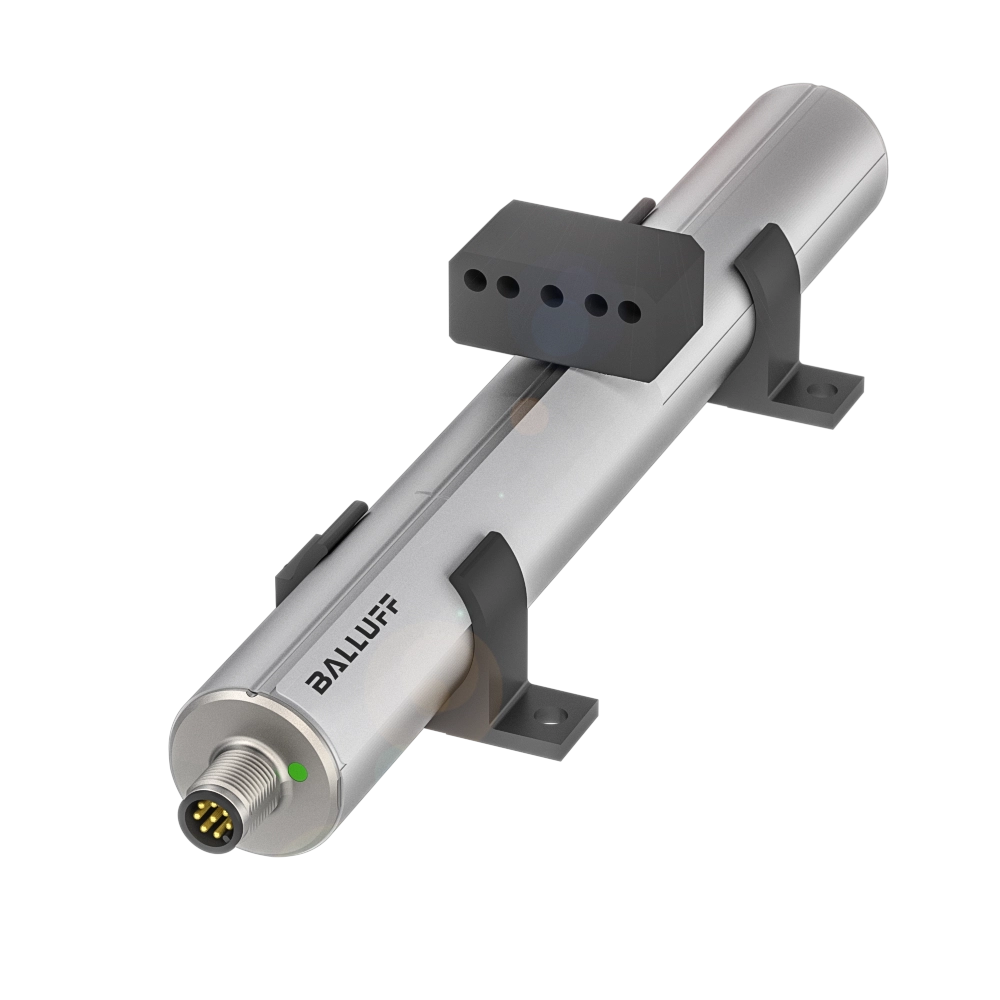

3. Thông Số Kỹ Thuật Chi Tiết BTL4264 (BTL PA0400-1500-C15AA1C0-000S15)
Mã thiết bị BTL PA0400-1500-C15AA1C0-000S15 sở hữu tập hợp các thông số kỹ thuật khắt khe, đáp ứng tiêu chuẩn tự động hóa cao cấp trong các nhà máy hiện đại.
| Hạng mục kỹ thuật | Chi tiết thông số |
| Thương hiệu | Balluff (Germany) |
| Mã đặt hàng (Order Code) | BTL4264 |
| Mã kiểu (Type Code) | BTL PA0400-1500-C15AA1C0-000S15 |
| Mã cũ thay thế | BTL0078 (BTL6-A310-M1500-A1-S115) |
| Hành trình đo khả dụng | 1500 mm |
| Tín hiệu ngõ ra (Output Signal) | Analog 0…10 V / 10…0 V |
| Tần số lấy mẫu (Sampling Rate) | Lên tới 250 Hz (Tùy thuộc độ dài hành trình) |
| Độ phân giải (Resolution) | ≤ 5 µm (hoặc 16-bit DAC) |
| Sai số tuyến tính (Linearity Deviation) | ± 50 µm (Tương đương ± 0.02% FS) |
| Độ lặp lại (Repeat Accuracy) | ≤ ±5 µm |
| Điện áp cung cấp (Supply Voltage) | 10…30 V DC |
| Dòng điện tiêu thụ | ≤ 150 mA |
| Cấp bảo vệ (IP Rating) | IP67 (Khi được gắn đầu nối cáp đúng chuẩn) |
| Nhiệt độ vận hành | -40 °C đến +85 °C |
| Hệ số nhiệt độ (Temperature Coefficient) | ≤ 30 ppm/K |
| Khả năng chịu va đập (Shock Resistance) | 100 g / 6 ms theo chuẩn EN 60068-2-27 |
| Khả năng chịu rung động (Vibration) | 12 g, 10…2000 Hz theo chuẩn EN 60068-2-6 |
| Vật liệu vỏ (Housing Material) | Nhôm anốt hóa (Anodized Aluminum) / Thép không gỉ |
| Kiểu kết nối điện | Đăng ký cắm jack M12, 8 chân (Connector S15) |
4. Đặc Tính Kỹ Thuật Nổi Bật Của Balluff BTL4264.
Cảm biến mới có mã: BTL PA0400-1500-C15AA1C0-000S15 được tích hợp nhiều cải tiến kỹ thuật đột phá so với mã tiền nhiệm là: BTL6-A310-M1500-A1-S115.
4.1. Khả Năng Chống Nhiễu Điện Từ (EMC) Vượt Trội.
Thế hệ cả biến mới sau này ứng dụng mạch xử lý tín hiệu số hóa thế hệ mới của Balluff, nâng cao khả năng lọc nhiễu tần số cao phát ra từ biến tần (VFD), động cơ servo, và các thiết bị đóng cắt công suất lớn trong tủ điện. Tín hiệu Analog 0-10V ngõ ra luôn ổn định, không bị phẳng nhiễu (jitter) hay trôi điểm Zero.
4.2. Thiết Kế Vỏ Nhôm Anốt Hóa Cấu Trúc Khối Bền Bỉ.
Thân vỏ của BTL PA0400-1500-C15AA1C0-000S15 làm bằng hợp kim nhôm định hình gia cường, chống ăn mòn hóa chất nhẹ và chịu đựng môi trường bụi bẩn, độ ẩm cao. Thiết kế dạng Profile giúp việc gá lắp nam châm di chuyển chuẩn xác theo dải đo 1500 mm.
4.3. Tần Số Cập Nhật Tín Hiệu Nhanh.
So với dòng BTL0078 (BTL6-A310-M1500-A1-S115) đời cũ, sản phẩm cảm biến vị trí mới có tốc độ đáp ứng thời gian thực nhanh hơn. Điều này đặc biệt quan trọng trong các ứng dụng điều khiển phản hồi vòng kín (Closed-loop control), yêu cầu phát hiện vị trí chính xác ở vận tốc di chuyển cao.
4.4. Tương Thích Hoàn Hảo Để Thay Thế Nhanh.
Điểm đắt giá nhất của BTL4264 chính là khả năng thế chỗ 1:1 cho BTL0078.
-
Cùng chiều dài đo 1500 mm.
-
Cùng hệ sơ đồ chân kết nối cắm Jack M12 8-pin.
-
Cùng khoảng dải điện áp ngõ ra 0…10 V.
5. Điểm Mạnh.
Khi mã BTL6-A310-M1500-A1-S115 ngừng sản xuất, việc nâng cấp lên mã BTL PA0400-1500-C15AA1C0-000S15 mang đến những lợi thế rõ rệt cho doanh nghiệp:
-
Tối ưu chi phí bảo trì: Không mất chi phí gia công lại gá đỡ cơ khí hay làm lại dây cáp tín hiệu. Việc thay thế diễn ra chỉ trong vài phút, tối thiểu hóa thời gian dừng máy (Downtime).
-
Độ tin cậy vận hành cao hơn: Công nghệ vi xử lý mới giảm thiểu tỷ lệ lỗi do quá nhiệt hoặc biến động điện áp nguồn cấp.
-
Sẵn có nguồn cung: Là mã sản phẩm tiêu chuẩn đang được sản xuất hàng loạt, sản phẩm cảm biến vị trí này luôn có chuỗi cung ứng ổn định và thời gian giao hàng nhanh chóng hơn nhiều so với việc tìm kiếm kho linh kiện cũ.
-
Đạt tiêu chuẩn công nghiệp hiện đại: Đáp ứng đầy đủ các chứng nhận quốc tế khắt khe như CE, cULus, RoHS, đảm bảo tiêu chuẩn an toàn cho dây chuyền xuất khẩu.
6. Ứng Dụng Thực Tế Trong Sản Xuất Công Nghiệp.
Sở hữu hành trình đo dài 1500 mm cùng độ chính xác cao, cảm biến BTL PA0400-1500-C15AA1C0-000S15 – mã nâng cấp từ BTL6-A310-M1500-A1-S115 – được ứng dụng rộng rãi trong nhiều ngành công nghiệp mũi nhọn:
6.1. Hệ Thống Xi Lanh Thủy Lực Và Khí Nén.
Cảm biến giúp định vị vị trí hành trình cán piston trong các xi lanh thủy lực công suất lớn. Tín hiệu phản hồi 0-10V được gửi liên tục về bộ điều khiển trung tâm để điều khiển van tuyến tính (Proportional Valve), giúp xi lanh dừng chính xác tại bất kỳ vị trí nào trên khoảng cách 1500 mm.
6.2. Máy Ép Nhựa Và Máy Đúc Áp Lực.
Trong ngành chế tạo nhựa, BTL4264 được gắn trên dải di chuyển của kẹp khuôn (Clamping Unit) hoặc trục ép đùn keo. Cảm biến giám sát khoảng cách đóng/mở khuôn chính xác đến từng micromet, tránh va đập hư hỏng khuôn mẫu đắt tiền.
6.3. Ngành Chế Tạo Máy Và Gia Công Kim Loại.
-
Máy chấn tôn, máy xả cuộn: Giám sát chiều dài phôi thép và góc chấn.
-
Máy cắt Laser / Plasma cỡ lớn: Kiểm soát vị trí trục tọa độ di chuyển đầu cắt.
6.4. Ngành Sản Xuất Gỗ, Bao Bì Và Tấm Thạch Cao.
Giám sát vị trí các tay gắp cơ khí, bàn nâng thủy lực, hệ thống đùn ép ván gỗ tự động hóa đòi hỏi dải đo chính xác 1500 mm.
7. Danh Mục Phụ Kiện Tương Thích Hoàn Hảo Cho BTL4264.
Để đảm bảo cảm biến BTL4264 (BTL PA0400-1500-C15AA1C0-000S15) phát huy tối đa độ chính xác khi thay thế cho BTL0078 (BTL6-A310-M1500-A1-S115), việc chọn đúng phụ kiện đi kèm là rất quan trọng:
Nam Châm Định Vị (Position Magnets):
-
BAM0147 (BAM ME-M-001-700-1): Nam châm dạng khối vuông (Block magnet) di chuyển dọc theo rãnh cảm biến, thích hợp cho các ứng dụng cơ khí tiêu chuẩn.
-
BAM0148 (BAM ME-M-002-700-1): Nam châm dạng vòm (Captive magnet) có khớp cầu nối, giúp triệt tiêu độ lệch hướng cơ học khi xi lanh hoặc bàn máy di chuyển không chuẩn phẳng.
Cáp Kết Nối Chống Nhiễu Tần Số Cao:
-
BCC M418-0000-1A-000-PX0825-050 (BCC08F3): Cáp M12 8-pin dài 5m, chuẩn PUR chống dầu nhớt, bọc kim chống nhiễu (Shielded) chuyên dụng cho dải tín hiệu Analog 0-10V.
Gá Lắp Cơ Khí (Mounting Clamps):
-
BAM0010 (BAM PT-M-001-A): Bộ kẹp cố định thân nhôm cảm biến BTL4264 vào vách máy, cho phép hiệu chỉnh vị trí dọc theo hành trình 1500 mm dễ dàng.
