Cảm biến vị trí BTL1R59 (BTL7-E570-M1250-K-SR32) và BTL16RP

Trong các hệ thống tự động hóa và truyền động thủy lực, việc đo lường hành trình là yêu cầu kỹ thuật cần thiết để đảm bảo máy móc vận hành ổn định. Dòng cảm biến tuyến tính từ giảo BTL của hãng Balluff (Đức) là một trong những giải pháp quen thuộc được ứng dụng nhờ khả năng đo không tiếp xúc và độ bền cao.

Bài viết này sẽ cung cấp thông tin chi tiết về đặc tính kỹ thuật, thông số và ứng dụng thực tế của hai mã cảm biến cụ thể: BTL1R59 (BTL7-E570-M1250-K-SR32) và BTL16RP (BTL7-E570-M1524-Z-KA05), nhằm hỗ trợ kỹ sư trong việc lựa chọn và thay thế thiết bị phù hợp.

1. Nguyên Lý Từ Giảo Và Ý Nghĩa Giao Diện Cảm Biến Balluff E570.

Cả hai mã cảm biến BTL1R59 (BTL7-E570-M1250-K-SR32) và BTL16RP (BTL7-E570-M1524-Z-KA05) đều thuộc thế hệ cảm biến BTL7 ứng dụng công nghệ từ giảo (Magnetostrictive). Nguyên lý này hoạt động dựa trên sự giao thoa giữa một xung từ trường chạy dọc theo ống đo bằng vật liệu từ giảo bên trong và từ trường của một nam châm chuyển động tự do (vòng từ định vị gắn trên bộ phận chuyển động).

Khi hai từ trường này gặp nhau, một sóng cơ học dọc trục (sóng xoắn từ) được sinh ra và lan truyền ngược về phía đầu cảm biến với tốc độ không đổi. Tại đây, mạch điện tử tích hợp sẽ tính toán chính xác khoảng thời gian di chuyển để quy đổi thành vị trí tuyệt đối mà không cần bất kỳ sự tiếp xúc cơ học nào. Điều này giúp triệt tiêu hoàn toàn hiện tượng hao mòn vật lý, mang lại tuổi thọ hoạt động gần như vô hạn cho thiết bị.

Ký hiệu cấu hình E570 biểu thị giao diện ngõ ra Analog dạng dòng điện (Analog current interface). Điểm đặc biệt của giao diện E570 là nó cung cấp dải tín hiệu dòng điện nghịch tuyến tính tuyệt đối từ 20 mA đến 4 mA. Tín hiệu dòng điện được ưu tiên hàng đầu trong môi trường nhà máy nhờ khả năng chống nhiễu điện từ (EMI) vượt trội và cho phép truyền dẫn tín hiệu đi xa qua hàng trăm mét dây cáp mà không sợ xảy ra hiện tượng sụt áp hay suy hao dữ liệu như các dải tín hiệu điện áp thông thường.

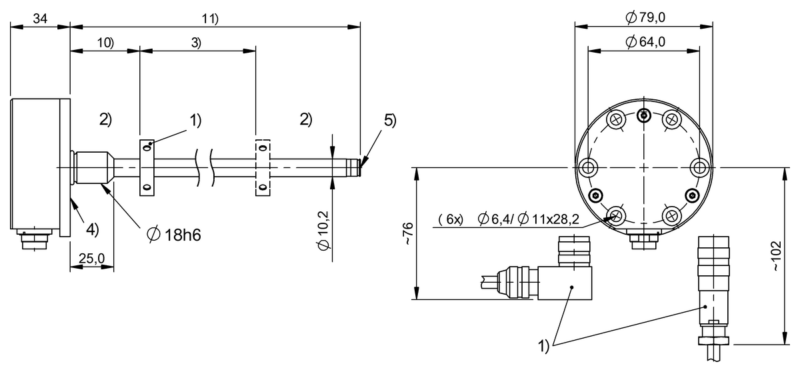

2. Đặc Tính Kỹ Thuật Chi Tiết Của Cảm Biến Balluff BTL1R59 (BTL7-E570-M1250-K-SR32).

Mã thiết bị BTL1R59 (BTL7-E570-M1250-K-SR32) được thiết kế chuyên biệt để đáp ứng các yêu cầu lắp đặt nhỏ gọn nhưng vẫn đòi hỏi khoảng hành trình đo tương đối lớn trong các kết cấu cơ khí chính xác.

• Kiểu dáng cơ học (Style): Thuộc dòng Compact rod series (Thiết kế dạng thanh tròn nhỏ gọn). Thân cảm biến được chế tạo tinh xảo với đường kính thanh đo tiêu chuẩn, cho phép luồn trực tiếp vào lòng piston của các xi lanh thủy lực hoặc lắp gá ngoài thông qua phần mặt bích định vị dạng tròn (Flange Ø18h6 đi kèm các lỗ bắt vít chắc chắn).

• Hành trình đo định mức: Ký hiệu M1250 xác định khoảng dải đo hữu dụng (nominal stroke) của thiết bị lên tới 1250 mm (1.25 mét). Dải đo này đáp ứng hoàn hảo cấu hình của các dòng xi lanh tầm trung trong các dây chuyền ép gạch, chấn tôn hoặc nâng hạ bán tự động.

• Phương thức kết nối điện: Ký hiệu SR32 thể hiện thiết bị tích hợp đầu nối nhanh (Connector) tiêu chuẩn công nghiệp loại M16x0.75 với cấu hình 8 chân (8-pin). Thiết kế đầu nối rời này mang lại tính cơ động cực cao, cho phép kỹ sư bảo trì dễ dàng tháo lắp hoặc thay thế cảm biến trong thời gian ngắn mà không cần can thiệp cắt nối hệ thống cáp điện trục chính của nhà máy.

• Vật liệu và cấp bảo vệ: Thân vỏ cảm biến sử dụng vật liệu thép không gỉ cao cấp mã hiệu 1.4305 (AISI 303). Cấu trúc này mang lại khả năng chống chịu va đập cơ học mạnh mẽ và chống ăn mòn hiệu quả trước các loại dầu thủy lực hay hóa chất công nghiệp. Thiết bị đạt cấp bảo vệ IP67, đảm bảo ngăn chặn hoàn toàn bụi bẩn và kháng nước thâm nhập khi bị ngâm tạm thời.

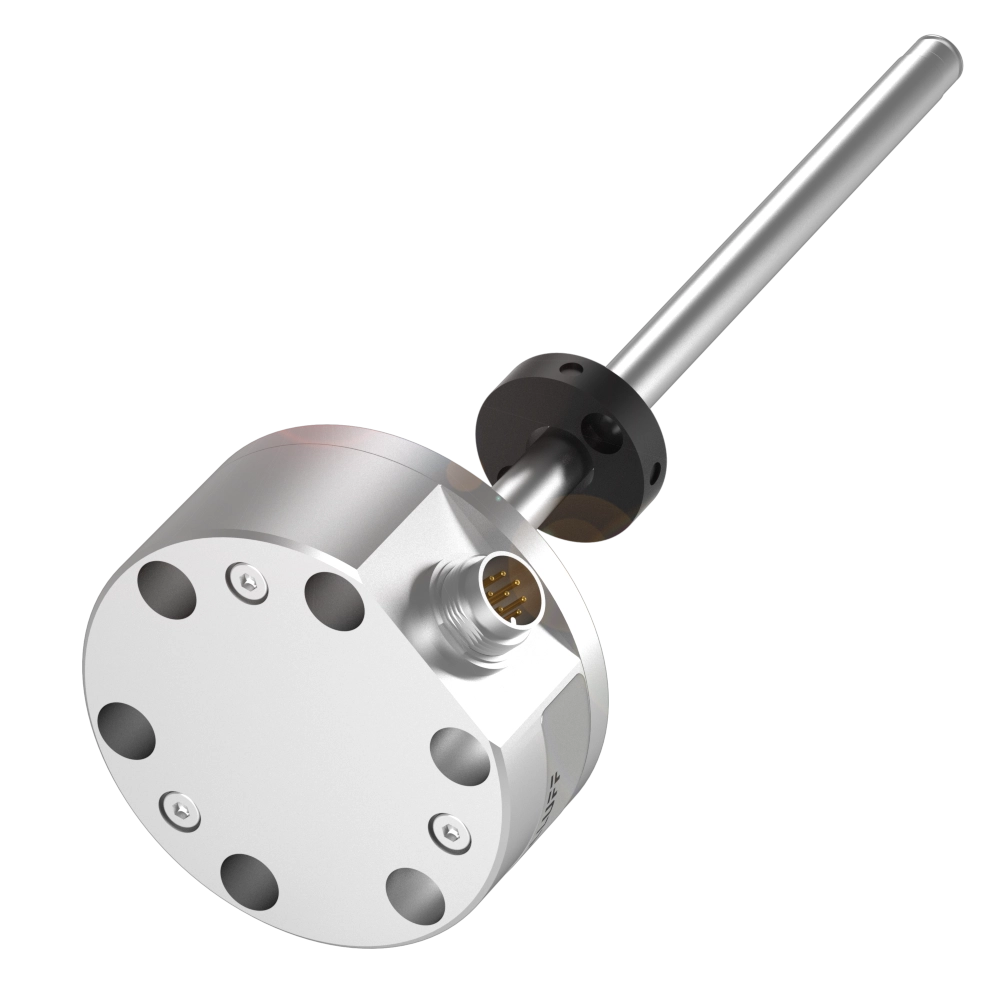

3. Đặc Tính Kỹ Thuật Chi Tiết Của Cảm Biến Balluff BTL16RP (BTL7-E570-M1524-Z-KA05).

Nếu ứng dụng của bạn yêu cầu một hành trình dài hơn cùng khả năng bảo vệ cáp điện tối ưu trong điều kiện ngập nước hoặc ngập dầu liên tục, mã cảm biến BTL16RP (BTL7-E570-M1524-Z-KA05) là câu trả lời hoàn hảo.

• Kiểu dáng cơ học (Style): Thuộc nhóm Rod series (dạng thanh tròn tiêu chuẩn cho hệ thống thủy lực áp suất cao) kết hợp với kiểu lắp gá cơ khí mã Z. Cấu hình này trang bị mặt bích ren xoáy cơ khí (thường là ren chuẩn hệ inch 3/4″-16UNF), giúp thiết bị được vặn chặt khít trực tiếp vào đầu xi lanh thủy lực. Kết cấu này có khả năng chịu đựng áp suất tĩnh lên đến 600 bar bên trong hệ thống truyền động.

• Hành trình đo vượt trội: Ký hiệu M1524 định danh dải đo tuyến tính siêu dài lên đến 1524 mm (hơn 1.5 mét). Đây là dải đo lý tưởng phục vụ các cơ cấu cơ khí quy mô lớn như máy ép thủy lực công suất cao, cánh phai đập thủy điện hoặc các dây chuyền cán thép liên tục.

• Phương thức kết nối điện: Ký hiệu KA05 đại diện cho phương thức kết nối bằng cáp đúc liền thân dài 5 mét. Sợi cáp này sử dụng chất liệu vỏ bọc cao cấp bằng Polyurethane (PUR). Cáp PUR sở hữu đặc tính chịu uốn gập liên tục (phù hợp cho xích dẫn cáp – drag chains), kháng dầu mỡ, chống mài mòn cơ học cực tốt và loại bỏ hoàn toàn rủi ro lỏng giắc cắm do rung động của máy.

• Cấp bảo vệ tối đa: Nhờ thiết kế loại bỏ hoàn toàn giắc cắm trung gian và đúc liền cáp đầu ra, BTL16RP (BTL7-E570-M1524-Z-KA05) nâng cấp khả năng bảo vệ lên tiêu chuẩn IP68. Thiết bị có thể hoạt động ngâm liên tục trong dầu thủy lực hoặc nước mà không lo ngại sự cố rò rỉ điện.

4. Bảng So Sánh Thông Số Kỹ Thuật.

Để thuận tiện cho công tác thiết kế hệ thống và lựa chọn thiết bị thay thế tương thích, dưới đây là bảng đối chiếu thông số kỹ thuật chi tiết của hai mã sản phẩm:

Đặc tính kỹ thuật	BTL1R59 (BTL7-E570-M1250-K-SR32)	BTL16RP (BTL7-E570-M1524-Z-KA05)
Thương hiệu / Xuất xứ	Balluff / Châu Âu (Đức / Hungary)	Balluff / Châu Âu (Đức / Hungary)
Nguyên lý đo lường	Từ giảo (Magnetostrictive) – Không tiếp xúc	Từ giảo (Magnetostrictive) – Không tiếp xúc
Giao diện ngõ ra	Analog dòng điện: 20…4 mA	Analog dòng điện: 20…4 mA
Hành trình đo định mức	1250 mm	1524 mm
Cấu trúc gá đặt cơ học	Dạng thanh nhỏ gọn, mặt bích tròn Ø18h6	Dạng thanh ren xoáy cơ khí (ren 3/4″-16UNF)
Hình thức kết nối điện	Giắc cắm rời Connector M16 (8 chân)	Cáp đúc liền vỏ PUR dài 5 mét
Điện áp nguồn cấp	10…30 VDC	10…30 VDC
Độ lặp lại (Repeatability)	±10 µm	±10 µm
Sai số phi tuyến tính	±50 µm (hoặc nhỏ hơn tùy dải đo thực tế)	±0.01% FS (Toàn dải đo)
Tần số lấy mẫu tối đa	Lên tới 2000 Hz / 4000 Hz	Lên tới 2000 Hz / 4000 Hz
Khản năng chịu áp suất	Áp suất hệ thống lên tới 600 bar	Áp suất hệ thống lên tới 600 bar
Nhiệt độ môi trường	-40°C đến 85°C	-40°C đến 85°C
Cấp bảo vệ vỏ máy	IP67	IP68
Vật liệu cấu tạo vỏ	Thép không gỉ 1.4305 (AISI 303)	Thép không gỉ 1.4305 (AISI 303)

5. Điểm Mạnh.

• Độ chính xác đạt mức vi mô: Với độ lặp lại ấn tượng chỉ ±10 µm, cả hai cảm biến đảm bảo cung cấp dữ liệu phản hồi cực kỳ đồng nhất. Điều này giúp các thuật toán điều khiển PID trên PLC kiểm soát hành trình di chuyển một cách mịn màng, loại bỏ hiện tượng giật cục của hệ thống thủy lực.

• Kháng nhiễu và bảo vệ toàn diện: Mạch điện tử tích hợp bên trong dòng BTL7 thế hệ mới của Balluff được trang bị tính năng chống ngược cực nguồn cấp và bảo vệ quá áp. Đồng thời, vỏ kim loại hoạt động như một lồng Faraday chống lại các nhiễu sóng cao tần từ biến tần hay động cơ công suất lớn xung quanh.

• Bền bỉ trong điều kiện nhiệt độ khắc nghiệt: Khả năng vận hành ổn định trong dải nhiệt độ siêu rộng từ -40°C đến 85°C cho phép hai thiết bị này làm việc bền bỉ từ môi trường kho lạnh công nghiệp cho đến khu vực lò đúc nhiệt độ cao của các nhà máy luyện kim.

6. Ứng Dụng.

Nhờ những thông số kỹ thuật ấn tượng và cấu trúc cơ khí chịu lực cao, hai model cảm biến này được ứng dụng rộng rãi trong:

• Điều khiển xi lanh thủy lực nặng: Lắp đặt trực tiếp bên trong các xi lanh lực lớn của máy ép phôi, máy dập thép, máy chấn tôn tấm.

• Ngành máy ép phun nhựa: Giám sát chính xác vị trí lùi/tiến của trục vít đùn nhựa và hành trình đóng mở khuôn dập, giúp tối ưu hóa chu kỳ sản xuất sản phẩm nhựa.

• Hệ thống nâng hạ thủy lực siêu trường: Điều khiển đồng tốc cho các cụm kích thủy lực lớn tại các công trường xây dựng cầu đường, nhà máy đóng tàu, hoặc hệ thống kho bãi logistics tự động.

• Ứng dụng trong ngành năng lượng: Định vị góc mở của các cửa van xả lũ tại các nhà máy thủy điện lớn hoặc điều khiển hướng quay của các cánh tuabin gió công nghiệp.
