Trong các hệ thống máy móc tự động hóa, việc giám sát vị trí hành trình là yêu cầu cơ bản để đảm bảo quy trình vận hành diễn ra ổn định. Đáp ứng nhu cầu này, dòng cảm biến đo vị trí tuyến tính từ giảo của Balluff hiện cung cấp nhiều tùy chọn cấu hình khác nhau, tiêu biểu là các mã thiết bị BTL034A (BTL5-E10-M1500-P-S32), BTL1J7Z (BTL5-E10-M1750-P-S32) và BTL04N9 (BTL5-E17-M0075-B-NEX-S32).
Bài viết dưới đây sẽ cung cấp thông tin chi tiết về thông số kỹ thuật, đặc tính phần cứng cũng như phạm vi ứng dụng thực tế của từng mã sản phẩm trên.
1. Công Nghệ Từ Giảo BTL5 và Sự Khác Biệt Kỹ Thuật.
Dòng cảm biến Micropulse BTL5 của Balluff hoạt động dựa trên nguyên lý từ giảo không tiếp xúc. Một xung điện dòng điện được gửi dọc theo một dây dẫn làm bằng vật liệu từ giảo bên trong cảm biến, tạo ra một từ trường vòng xung quanh dây. Khi từ trường này gặp từ trường của nam châm định vị di động (được gắn trên bộ phận cần đo), một biến dạng cơ học cục bộ dạng sóng xoắn (Waveguide) sẽ được sinh ra và lan truyền ngược về phía đầu cảm biến với tốc độ âm thanh.
Khoảng thời gian từ lúc phát xung điện đến khi nhận được sóng cơ học này sẽ được mạch điện tử xử lý nội bộ tính toán chính xác tuyệt đối để chuyển đổi thành tín hiệu vị trí dạng analog (4-20 mA). Nhờ cơ chế không tiếp xúc cơ học, các mã thiết bị như BTL034A, BTL1J7Z và BTL04N9 hoàn toàn không bị hao mòn theo thời gian, triệt tiêu hoàn toàn sai số do ma sát.
2. Bảng So Sánh Thông Số Kỹ Thuật Tổng Quan.
Để có cái nhìn trực quan trước khi đi vào chi tiết, dưới đây là bảng đối chiếu các thông số cốt lõi giữa ba mã sản phẩm:
| Đặc tính kỹ thuật | BTL034A (BTL5-E10-M1500-P-S32) | BTL1J7Z (BTL5-E10-M1750-P-S32) | BTL04N9 (BTL5-E17-M0075-B-NEX-S32) |
| Kiểu dáng vỏ | Dạng thanh Profile (Nhôm anodized) | Dạng thanh Profile (Nhôm anodized) | Dạng ty tròn / Rod (Thép không gỉ) |
| Hành trình đo (Stroke) | 1500 mm | 1750 mm | 75 mm |
| Tín hiệu ngõ ra | Analog: 4…20 mA (Tăng dần) | Analog: 4…20 mA (Tăng dần) | Analog: 20…4 mA / 4…20 mA |
| Kiểu kết nối | Đầu nối M12, 8 chân (S32) | Đầu nối M12, 8 chân (S32) | Đầu nối M12, 8 chân (S32) |
| Điện áp nguồn | 20…28 V DC | 20…28 V DC | 20…28 V DC |
| Tính năng đặc biệt | Đo hành trình dài, độ ổn định cao | Đo hành trình dài, độ ổn định cao | Chống cháy nổ chuẩn ATEX Zone 2/22 |
| Cấp bảo vệ | IP67 | IP67 | IP67 |
3. Phân Tích Sâu Đặc Tính Kỹ Thuật Từng Mã Sản Phẩm.

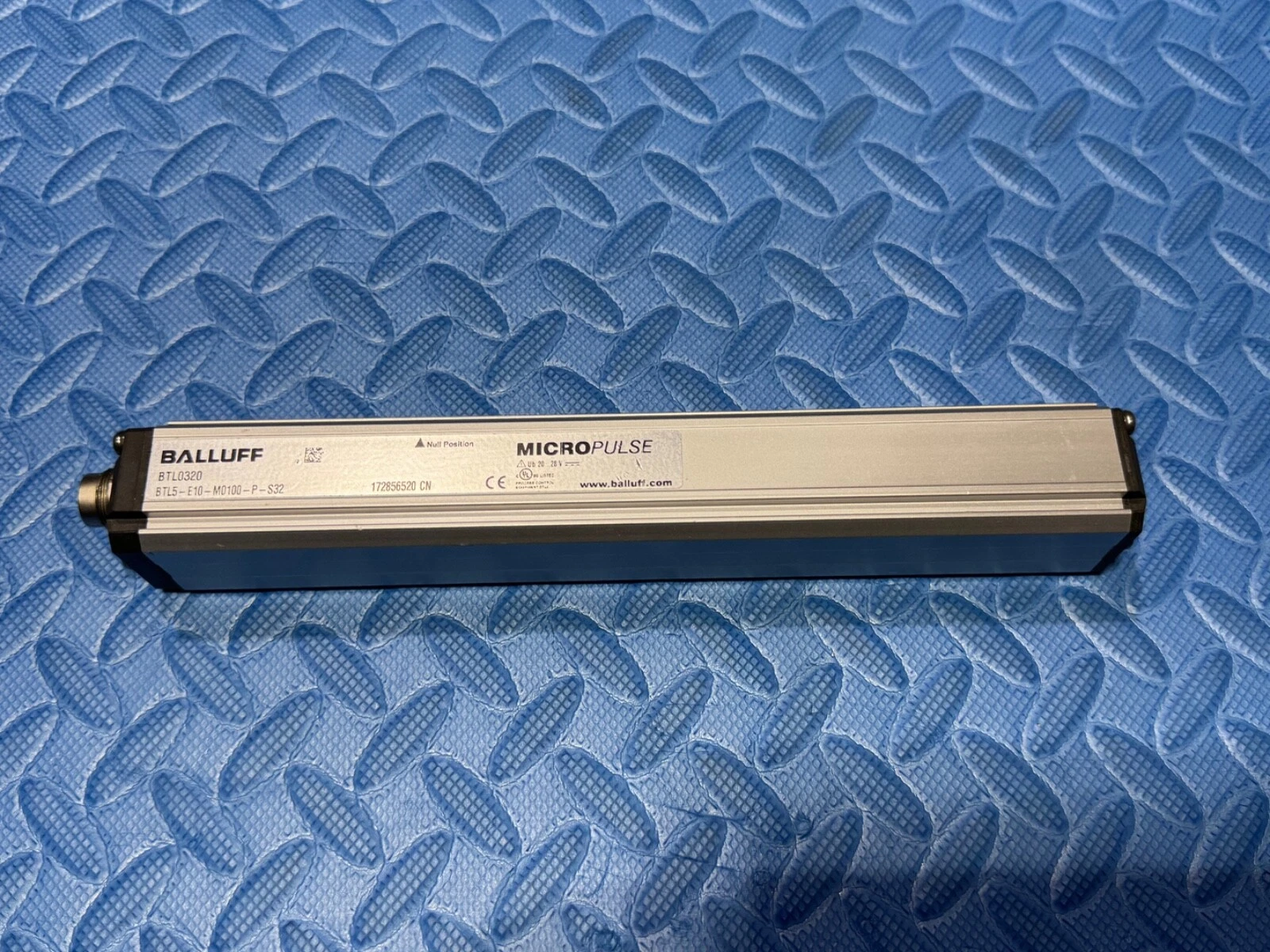

3.1 Cảm biến vị trí BTL034A (BTL5-E10-M1500-P-S32).
Mã sản phẩm BTL034A (BTL5-E10-M1500-P-S32) là giải pháp đo lường lý tưởng cho các ứng dụng có khoảng cách dịch chuyển trung bình lớn lên tới 1500 mm.
-

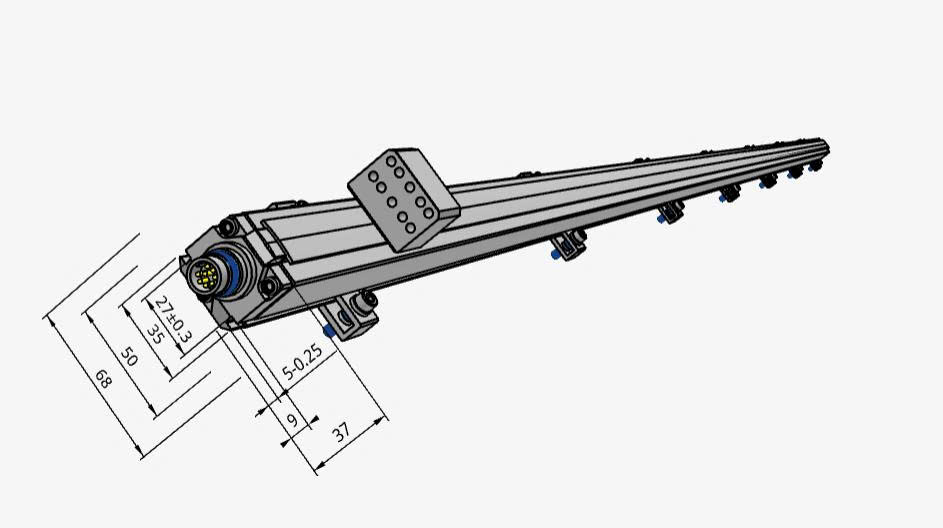

Thiết kế hình học Profile (P): Vỏ ngoài làm bằng nhôm dạng hộp định hình giúp bảo vệ tối đa bo mạch bên trong. Thiết kế này cho phép gắn trực tiếp lên bề mặt máy thông qua các kẹp gá chuyên dụng. Nam châm định vị có thể là dạng trượt có khớp nối (Captive magnet) hoặc nam châm thả nổi không tiếp xúc (Floating magnet).
-
Đặc tính dòng điện E10: Cảm biến cung cấp dải tín hiệu ngõ ra analog chuẩn công nghiệp từ 4 mA đến 20 mA tương ứng từ điểm gốc đến điểm cuối hành trình 1500 mm. Dòng điện có khả năng truyền dẫn đi xa mà không sợ bị suy hao điện áp hay bị nhiễu sóng điện từ từ hệ thống động cơ xung quanh tác động.
-
Độ chính xác và độ lặp lại: Sai số tuyến tính cực thấp chỉ trong khoảng dưới 0.02% toàn dải đo, và độ lặp lại nhỏ hơn 6 µm, giúp hệ thống điều khiển vòng kín (Closed-loop) vận hành vô cùng mượt mà.

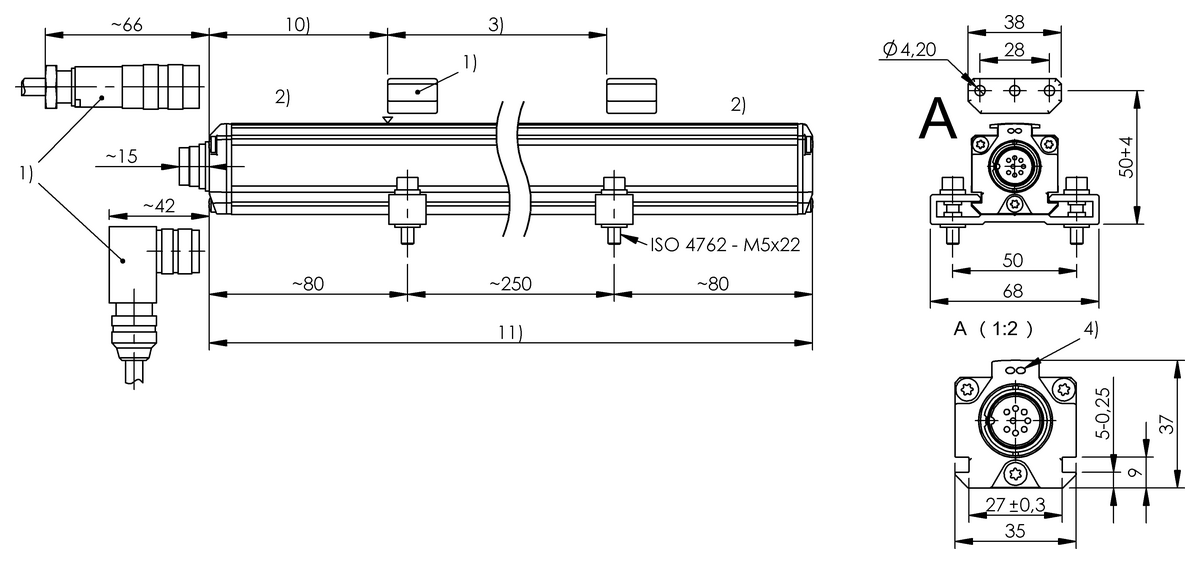

3.2 Cảm biến vị trí BTL1J7Z (BTL5-E10-M1750-P-S32).
Sở hữu cấu trúc tương đồng với mã BTL034A, cảm biến BTL1J7Z (BTL5-E10-M1750-P-S32) được thiết kế tối ưu cho các khoảng hành trình dài hơn hẳn là 1750 mm.
-
Tốc độ lấy mẫu (Sampling rate): Đối với các hành trình dài như 1750 mm, Balluff tối ưu hóa tần số lấy mẫu nội bộ đảm bảo cập nhật trạng thái vị trí liên tục theo thời gian thực về bộ điều khiển trung tâm (PLC) mà không bị trễ tín hiệu.
-
Kết nối S32: Chuẩn kết nối M12 với cấu hình khóa ren chắc chắn, tích hợp gioăng chống nước. Điều này hạn chế tối đa nguy cơ lỏng giắc cắm do các rung động cơ học biên độ cao phát sinh liên tục trong quá trình thiết bị vận hành.
-
Độ bền môi trường: Thiết bị hoạt động ổn định trong dải nhiệt độ rộng từ -40°C đến 85°C, thích nghi hoàn hảo với điều kiện nhà xưởng khắc nghiệt, độ ẩm cao tại Việt Nam.

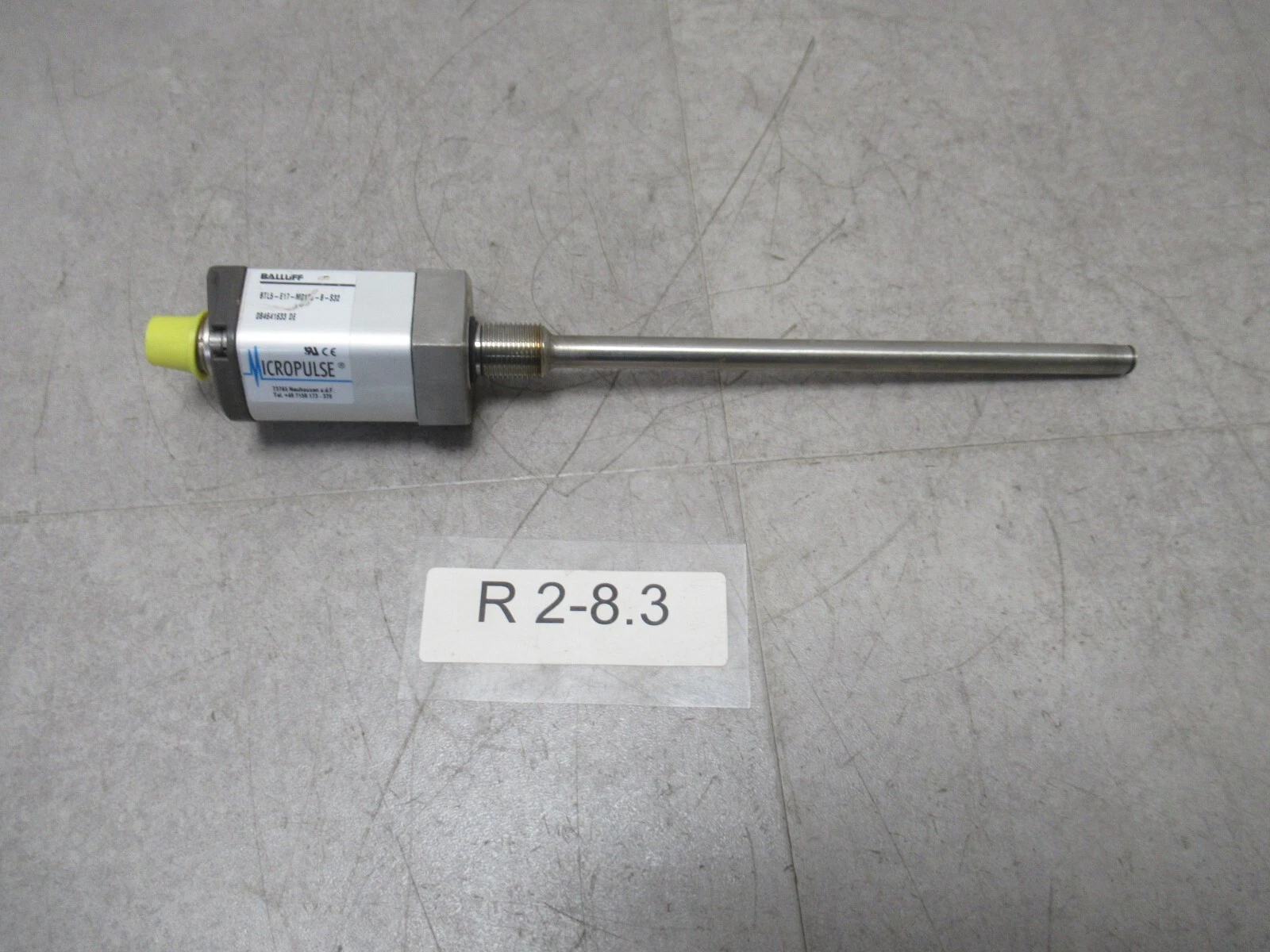

3.3 Cảm biến vị trí BTL04N9 (BTL5-E17-M0075-B-NEX-S32).
Đây là dòng cảm biến mang thiết kế đặc thù vượt trội và cấu hình phần cứng khác biệt hoàn toàn so với hai mã Profile kể trên. BTL04N9 (BTL5-E17-M0075-B-NEX-S32) được chế tạo để hoạt động trong các môi trường nguy hiểm và tích hợp sâu bên trong xilanh thủy lực.
-
Thiết kế dạng Ty tròn / Rod (B): Phần thân chứa ống dẫn sóng được làm hoàn toàn bằng thép không gỉ cường độ cao (đạt tiêu chuẩn 1.4571), chịu được áp suất làm việc liên tục lên đến 600 bar. Mã này thường được luồn thẳng vào tâm piston của xilanh thủy lực để đo vị trí hành trình thực tế của trục piston.
-
Hành trình đo ngắn (M0075): Khoảng đo chỉ 75 mm hướng đến sự tinh chỉnh và kiểm soát dao động vị trí ở các cụm cơ cấu cơ khí hành trình ngắn nhưng đòi hỏi tần suất phản hồi cực kỳ nhanh.
-
Chứng chỉ phòng chống cháy nổ (NEX): Ký tự “NEX” xác nhận thiết bị đạt tiêu chuẩn bảo vệ chống cháy nổ quốc tế nghiêm ngặt (ATEX / IECEx cho Zone 2 và Zone 22). Cấu trúc vỏ và mạch điện tử được thiết kế theo dạng không phát tia lửa (Non-sparking) và giới hạn năng lượng nhiệt, loại bỏ nguy cơ kích nổ các hỗn hợp khí hoặc bụi dễ cháy xung quanh.
4. Điểm Mạnh.
Khi đưa vào bài toán vận hành thực tế, các dòng cảm biến vị trí Balluff BTL034A, BTL1J7Z và BTL04N9 thể hiện rõ rệt các ưu thế cạnh tranh cốt lõi:
-
Không cần thiết lập lại điểm gốc (Absolute Measurement): Khác với dòng cảm biến tương đối (Incremental) cần phải chạy về công tắc hành trình (Home) để định vị lại sau mỗi lần mất nguồn điện, hệ thống từ giảo của Balluff lưu giữ vị trí tuyệt đối. Ngay khi cấp nguồn trở lại, cảm biến lập tức xuất ra giá trị vị trí hiện tại của nam châm chính xác mà không cần bất kỳ chuyển động kiểm tra nào.
-
Vỏ bảo vệ IP67 chịu lực tối ưu: Cả ba mã thiết bị đều sở hữu cấp bảo vệ IP67 ngăn chặn hoàn toàn bụi bẩn thâm nhập và chống thấm nước hiệu quả. Lớp vỏ nhôm dày đối với dạng Profile giúp chống chịu va đập vật lý rất tốt từ môi trường bên ngoài.
-
Khả năng tương thích hệ thống linh hoạt: Việc sử dụng ngõ ra analog dòng 4-20 mA cùng giắc kết nối chuẩn S32 (M12) giúp người vận hành dễ dàng đấu nối trực tiếp vào hầu hết các module nhận tín hiệu của các dòng PLC phổ biến hiện nay như Siemens, Mitsubishi, Rockwell Automation hay Omron mà không cần thông qua các bộ chuyển đổi giao thức phức tạp.
5. Ứng Dụng.
Sự kết hợp giữa độ bền vượt trội và thông số kỹ thuật tối ưu mang lại cho ba mã cảm biến này một hệ sinh thái ứng dụng vô cùng đa dạng:
5.1. Ứng dụng của BTL034A và BTL1J7Z (Dạng Profile, Hành trình dài).
-
Máy móc ngành nhựa: Đo vị trí đóng mở khuôn đúc kẹp, vị trí trục đùn keo hoặc hành trình của cụm đẩy sản phẩm trong hệ thống máy ép phun nhựa cỡ lớn.
-
Công nghiệp chế biến gỗ và cắt kim loại: Định vị các cơ cấu bàn trượt nâng hạ, hệ thống cấp phôi tự động có chiều dài dịch chuyển lớn yêu cầu độ lặp lại chính xác cao để đảm bảo kích thước đồng đều của thành phẩm.
-
Hệ thống kho bãi tự động (AS/RS): Giám sát vị trí của các trục nâng, tay gắp hàng hóa di chuyển dọc theo các đường ray dẫn hướng trong kho thông minh.
5.2. Ứng dụng của BTL04N9 (Dạng Ty, Chống cháy nổ).
-
Hệ thống thủy lực nặng: Tích hợp trực tiếp bên trong xilanh thủy lực của các dòng máy ép thủy lực nghìn tấn, máy chấn tôn hoặc các tay nâng cẩu trục lớn.
-
Ngành dầu khí, hóa chất và khai khoáng: Nhờ có chứng chỉ chống cháy nổ NEX, BTL04N9 được tin dùng để giám sát vị trí các van xả áp hành trình ngắn, các tay đòn cơ khí trong nhà máy hóa chất, lọc dầu hoặc khu vực bồn chứa dung môi – nơi có môi trường khí gas dễ cháy luôn thường trực.
