Cảm Biến SCHUNK 301476 (IN 65-S-M8) Và 301581 (IN 8-S-M12)

Trong các hệ thống tự động hóa và dây chuyền sản xuất, việc theo dõi vị trí của các cơ cấu chấp hành như tay gắp hay xi lanh là yêu cầu cơ bản để máy móc vận hành đồng bộ. Để đảm bảo tín hiệu phản hồi chính xác về bộ điều khiển, các kỹ sư thường ưu tiên lựa chọn các linh kiện có độ bền và tính ổn định cao. Đến từ thương hiệu thiết bị công nghiệp SCHUNK (Đức), Cảm biến 301476 (IN 65-S-M8) và 301581 (IN 8-S-M12) là hai mã cảm biến tiệm cận cảm ứng được ứng dụng rất phổ biến hiện nay.

Bài viết này sẽ cung cấp những thông tin kỹ thuật thực tế, nguyên lý hoạt động cũng như ứng dụng cụ thể của hai dòng sản phẩm này trong nhà máy.

1. Tổng Quan Về Cảm Biến SCHUNK 301476 (IN 65-S-M8) Và 301581 (IN 8-S-M12).

Dòng cảm biến IN của SCHUNK là các công tắc tiệm cận cảm ứng (Inductive proximity switches) được thiết kế chuyên dụng để quét và xác định trạng thái hiện tại của các thành phần tự động hóa. Bản chất của dòng cảm biến này là phát hiện vật thể kim loại mà không cần tiếp xúc vật lý, từ đó giảm thiểu tối đa hao mòn cơ khí.

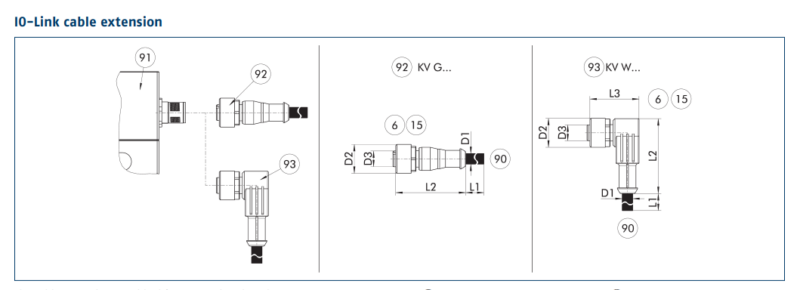

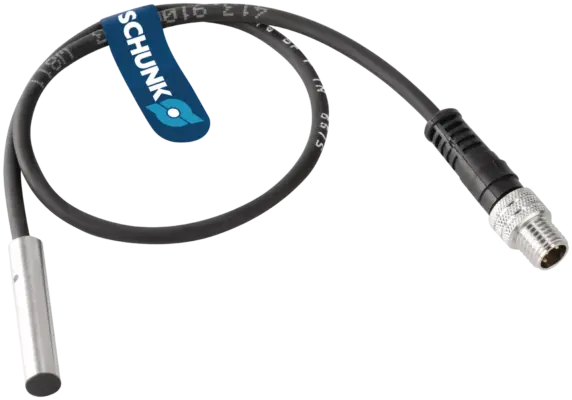

• Cảm biến 301476 (IN 65-S-M8): Đây là dòng cảm biến dạng hình trụ tròn (Cylindrical sensor). Thiết kế của mã sản phẩm này thường được tối ưu hóa cho các cơ cấu kẹp và đầu gắp thuộc dòng GWS của SCHUNK hoặc các hệ thống yêu cầu gá đặt dạng ren lỗ tròn tiêu chuẩn. Thiết bị sử dụng đầu kết nối giắc cắm M8 nhỏ gọn, thuận tiện cho việc đi dây trong không gian hẹp.

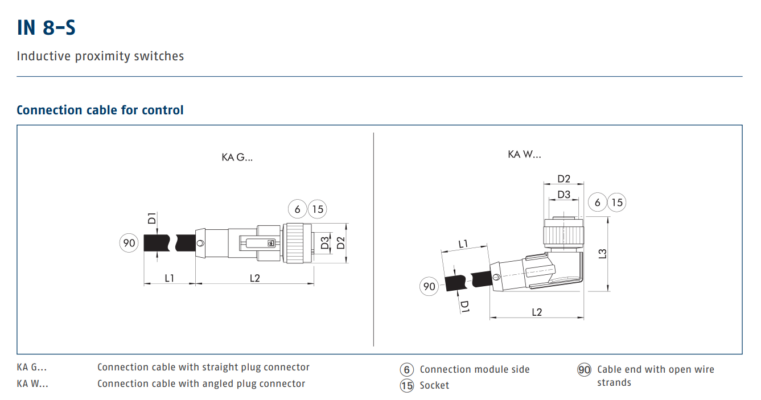

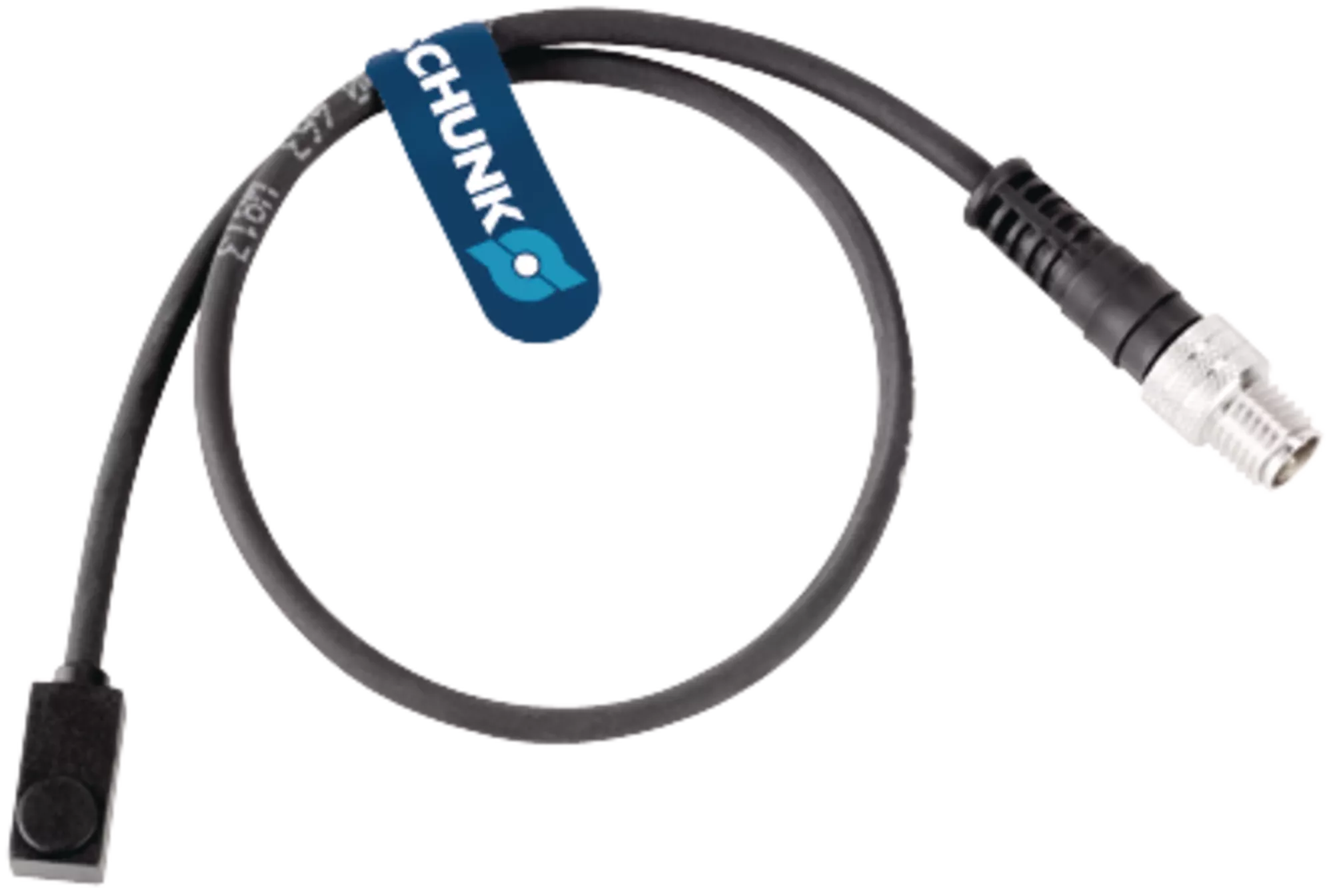

• Cảm biến 301581 (IN 8-S-M12): Khác với kết cấu hình trụ của mã 301476, mã 301581 sở hữu thiết kế dạng khối hộp chữ nhật phẳng (Rectangle sensor) với kích thước cực kỳ tối ưu (chiều rộng chỉ 8mm và chiều cao vỏ vẹn 5mm). Điểm đặc biệt của dòng này là khả năng lắp đặt chìm phẳng (flush mounting) hoàn toàn vào các rãnh cảm biến tích hợp sẵn trên thân robot hoặc gripper. Sản phẩm đi kèm đầu kết nối chuẩn M12 chắc chắn, đảm bảo đường truyền tín hiệu ổn định hơn trên khoảng cách dài.

2. Nguyên Lý Hoạt Động Của Cảm Biến Tiệm Cận Cảm Ứng SCHUNK.

Cả hai mã sản phẩm Cảm biến 301476 (IN 65-S-M8) và 301581 (IN 8-S-M12) đều vận hành dựa trên nguyên lý cảm ứng điện từ.

Cấu tạo bên trong cảm biến bao gồm một cuộn dây lõi từ (oscillator coil) được cấp nguồn điện để tạo ra một từ trường xoay chiều tần số cao hướng ra phía bề mặt tích cực (active surface) của cảm biến.

1. Giai đoạn chưa tiếp cận: Khi không có vật thể kim loại nào nằm trong vùng nhận diện, biên độ dao động của mạch tạo sóng bên trong cảm biến duy trì ở mức ổn định. Tín hiệu ngõ ra ở trạng thái khóa/mở tùy theo cấu hình.

2. Giai đoạn tiếp cận: Khi một vật thể bằng kim loại (chẳng hạn như phần thân thép của ngón tay kẹp hoặc tấm cờ từ dòng gá cơ khí) di chuyển vào vùng từ trường này, dòng điện xoáy (Eddy current) sẽ được sinh ra trên bề mặt vật thể kim loại đó theo định luật cảm ứng Faraday.

3. Giai đoạn kích hoạt: Dòng điện xoáy này sinh ra từ trường ngược, làm suy giảm năng lượng và sụt giảm biên độ dao động của mạch tạo sóng bên trong cảm biến. Mạch tích hợp (IC) sẽ phát hiện sự thay đổi biên độ này và ngay lập tức chuyển đổi trạng thái ngõ ra kỹ thuật số (Digital Output) dạng Thường Mở (Closer / Normally Open) thành tín hiệu mức cao truyền về bộ điều khiển PLC.

3. Đặc Tính Kỹ Thuật Chi Tiết.

Để dễ dàng so sánh và đưa ra lựa chọn phù hợp cho cấu trúc thiết kế máy, dưới đây là bảng tổng hợp các thông số kỹ thuật cốt lõi của hai mã cảm biến:

Đặc tính kỹ thuật	Cảm biến 301476 (IN 65-S-M8)	Cảm biến 301581 (IN 8-S-M12)
Kiểu thiết kế vỏ	Hình trụ tròn (Cylindrical)	Hình hộp chữ nhật phẳng (Rectangle)
Phương thức lắp đặt	Gá bằng đồ gá/kẹp định vị	Lắp chìm phẳng vào rãnh cảm biến
Loại tiếp điểm	Thường mở (Closer / NO)	Thường mở (Closer / NO)
Chuẩn giắc kết nối	M8	M12
Nhiệt độ vận hành	-25°C đến +70°C	-25°C đến +70°C
Cấp bảo vệ (IP Class)	IP67 (Khi được cắm giắc hoàn chỉnh)	IP67 (Khi được cắm giắc hoàn chỉnh)
Vật liệu dây cáp	Nhựa PUR chịu uốn, độ dẻo cao	Nhựa PUR linh hoạt cao
Đèn hiển thị trạng thái	Tích hợp đèn LED trực diện	Tích hợp đèn LED trực diện
Chiều rộng x Chiều cao	Theo tiêu chuẩn hình trụ IN 65	8 mm x 5 mm

4. Công Dụng.

Cảm biến 301476 (IN 65-S-M8) và 301581 (IN 8-S-M12) đóng vai trò như “giác quan” của máy móc, mang lại những công dụng cụ thể sau:

• Giám sát hành trình đóng/mở: Xác định chính xác các vị trí giới hạn cuối (end-of-stroke) của hàm kẹp robot, cho biết kẹp đang ở trạng thái mở hoàn toàn, đóng hoàn toàn hay đang kẹp chặt sản phẩm.

• Phòng ngừa sự cố va chạm: Kiểm tra tình trạng phôi đã được gắp hay chưa. Nếu cảm biến không báo tín hiệu khi chu trình kẹp diễn ra, hệ thống sẽ hiểu là lỗi thiếu phôi và dừng máy kịp thời để tránh dao cắt va quệt vào đồ gá trống.

• Tối ưu hóa thời gian chu kỳ (Cycle Time): Thay vì cài đặt các khoảng thời gian trễ cố định (Delay time) trong phần mềm PLC, tín hiệu tức thời từ cảm biến giúp hệ thống chuyển sang bước tiếp theo ngay khi cơ cấu chấp hành hoàn thành chuyển động cơ khí, tăng hiệu suất vận hành đáng kể.

5. Ứng Dụng Thực Tế.

Nhờ cấu trúc bền bỉ và độ chính xác lặp lại hoàn hảo, hai mã cảm biến này được ứng dụng rộng rãi trong nhiều phân khúc công nghiệp:

• Lắp ráp ô tô và xe điện: Sử dụng trên các tay gắp robot cỡ lớn để kiểm soát vị trí kẹp khung vỏ xe, cửa xe hoặc cụm động cơ trong môi trường hàn bắn tia lửa điện hoặc nhiều bụi kim loại.

• Sản xuất linh kiện điện tử, bán dẫn: Kích thước siêu mỏng của 301581 (IN 8-S-M12) biến nó thành lựa chọn hàng đầu cho các cơ cấu gắp đặt chip (Pick and Place), bo mạch điện tử đòi hỏi độ chính xác cao và không gian bo mạch cực kỳ giới hạn.

• Ngành đóng gói và thực phẩm: Giám sát các cụm phân loại sản phẩm, đóng nắp chai, hoặc các cơ cấu đẩy thùng carton trên băng tải tốc độ cao.

• Gia công cơ khí chính xác (CNC): Tích hợp vào hệ thống đồ gá thủy lực hoặc khí nén để xác nhận phôi đã được định vị chắc chắn vào đồ gá trước khi trục chính CNC tiến hành gia công.

6. Điểm Mạnh.

Không phải ngẫu nhiên mà các kỹ sư thiết kế máy luôn ưu tiên lựa chọn linh kiện từ SCHUNK. Bộ đôi Cảm biến 301476 (IN 65-S-M8) và 301581 (IN 8-S-M12) sở hữu những ưu điểm công nghệ vượt trội:

• Độ bền bỉ lý tưởng với cáp PUR: Dây dẫn của cảm biến sử dụng vật liệu Polyurethane (PUR) cao cấp. Đây là loại vật liệu có khả năng chống mài mòn cực tốt, chịu uốn cong vặn xoắn hàng triệu lần trong các xích dẫn cáp (cable chains) động học mà không bị nứt gãy, đồng thời kháng dầu mỡ và hóa chất làm mát công nghiệp tốt.

• Cấp bảo vệ IP67 tuyệt đối: Khi kết nối hoàn chỉnh với dây cáp mở rộng, cảm biến đạt chuẩn IP67, cho phép hoạt động trơn tru trong môi trường bụi bẩn bám dính dày đặc hoặc có tia nước văng bắn mạnh, bảo vệ mạch điện tử bên trong an toàn.

• Thiết kế phẳng giảm thiểu biên dạng vướng (Interfering Contours): Đặc biệt với mã dòng chữ nhật như 301581, việc lắp chìm phẳng giúp thiết bị không bị nhô ra ngoài bề mặt cơ khí. Điều này triệt tiêu hoàn toàn rủi ro va quệt với các chi tiết ngoại vi trong quá trình robot di chuyển phức tạp.

• Cân chỉnh trực quan bằng đèn LED: Tích hợp đèn LED báo trạng thái chuyển mạch trực tiếp trên thân cảm biến. Kỹ sư vận hành có thể dễ dàng kiểm tra lỗi bằng mắt thường hoặc cân chỉnh khoảng cách phát hiện khi lắp đặt ban đầu mà không cần dùng đến thiết bị đo chuyên dụng.

• Thay thế bảo trì nhanh chóng: Nhờ thiết kế đầu cắm dạng giắc xoáy M8 và M12 tiêu chuẩn toàn cầu, khi xảy ra sự cố cơ học với dây cáp, kỹ sư chỉ cần tháo giắc và đổi dây mới chỉ trong vài giây, giảm thiểu tối đa thời gian dừng máy (Downtime) của nhà máy.
