Clamping insert 100019 UGE 20, 10035475 UGE 20-1, 184102 HM 12, milling cutter 100015 WSF UGE 20

UGE 20 Clamping Inserts: insert carbide kẹp chắc, truyền mô-men xoắn lớn. UGE 20-1 Clamping Inserts: phiên bản cải tiến, một hàng răng, độ chính xác cao. HM 12 Clamping Inserts: insert carbide + thép, lực kẹp mạnh đến 11 kN. WSF UGE 20 Angular Milling Cutter: dao phay góc chuyên dụng để tạo rãnh lắp insert UGE 20. Tất cả đều hỗ trợ kẹp phôi an toàn, nâng cao hiệu quả gia công cơ khí chính xác.

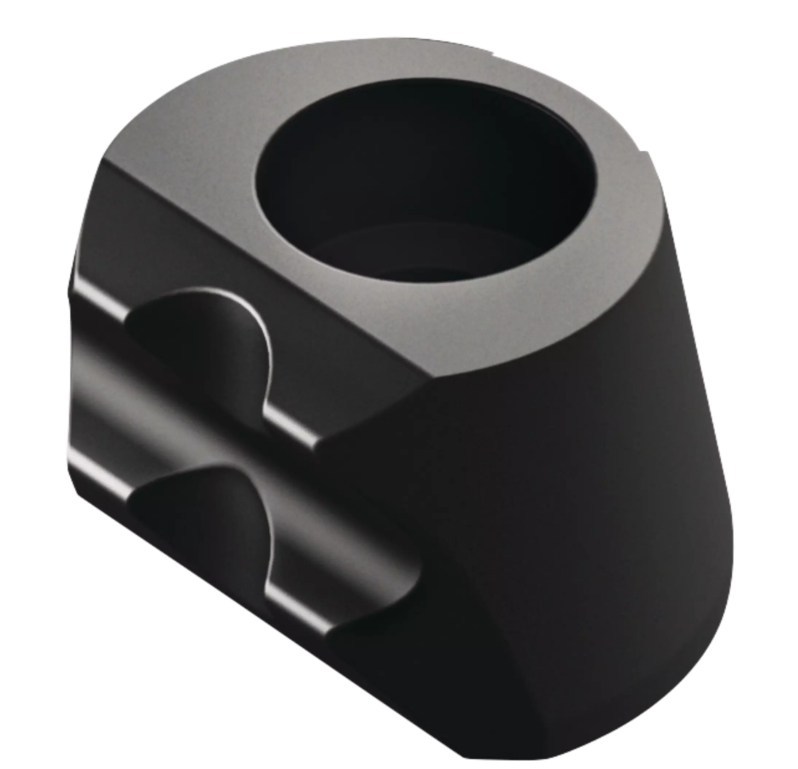

Schunk UGE 20 Clamping Inserts (ID: 100019)

Đặc điểm nổi bật

• Dùng để sản xuất claw jaws từ phôi hàm, đảm bảo kẹp chặt các chi tiết rèn hoặc vật liệu có độ bền cao.
• Thiết kế hình nêm giúp chi tiết được kéo xuống, tăng độ an toàn khi kẹp.
• Có thể truyền mô-men xoắn lớn, phù hợp cho gia công nặng.

Thông số kỹ thuật

• Chiều cao (H): 10 mm
• Vật liệu: Carbide
• Đơn vị giao hàng: 1 set = 6 miếng

Ứng dụng thực tế

• Kẹp ngoài (O.D.) và kẹp trong (I.D.) cho các chi tiết gia công.
• Giảm chi phí bằng cách thay thế insert khi mòn, không cần tôi cứng phôi hàm.
• Dùng trong gia công CNC, cơ khí chính xác, sản xuất ô tô và hàng không.

---

Schunk UGE 20-1 Clamping Inserts (ID: 10035475)

Đặc điểm nổi bật

• Phiên bản cải tiến với một hàng răng duy nhất, giúp kẹp chắc chắn hơn trong một số ứng dụng.
• Dễ dàng lắp đặt với vít trụ M4 x 12 DIN 912.

Thông số kỹ thuật

• Chiều cao (H): 10 mm
• Chiều dài (L): 16 mm
• Góc (W): 10°
• Vật liệu: Carbide
• Đơn vị giao hàng: 1 set = 6 miếng kèm vít và hướng dẫn lắp đặt

Ứng dụng thực tế

• Dùng trong các hệ thống kẹp yêu cầu độ chính xác cao.
• Phù hợp cho gia công chi tiết nhỏ, vật liệu cứng.

---

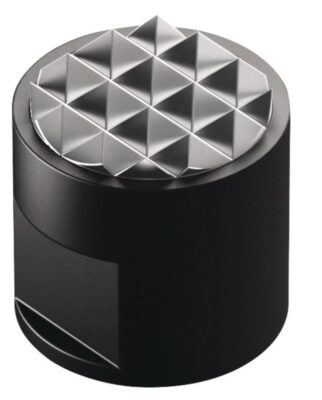

Schunk HM 12 Clamping Inserts (ID: 184102)

Đặc điểm nổi bật

• Insert bằng carbide kết hợp thân thép, chịu lực cao.
• Được thiết kế cho lực kẹp tối đa lên đến 11 kN.

Thông số kỹ thuật

• Chiều cao (H): 12.7 mm
• Đường kính (D): 12.7 mm
• Ren (G): M6
• Vật liệu: Carbide + thân thép
• Đơn vị giao hàng: 1 set = 10 miếng

Ứng dụng thực tế

• Dùng trong hệ thống kẹp phôi yêu cầu lực kẹp lớn.
• Phù hợp cho gia công các chi tiết trong ngành cơ khí, ô tô, hàng không.

---

Schunk WSF UGE 20 Angular Milling Cutter (ID: 100015)

Đặc điểm nổi bật

• Dụng cụ chuyên dụng để tạo rãnh và ren trong hàm kẹp, giúp lắp đặt insert UGE 20 dễ dàng.
• Giúp tiết kiệm thời gian gia công, đảm bảo độ chính xác cao.

Thông số kỹ thuật

• Chiều cao (H): 60 mm
• Đường kính (D): 16 mm
• Vật liệu: HSS (thép gió)
• Có phiên bản khác bằng carbide với chiều cao 90 mm, đường kính 14 mm.

Ứng dụng thực tế

• Dùng để gia công rãnh trên hàm kẹp, chuẩn bị cho việc lắp insert UGE 20.
• Phù hợp cho các xưởng cơ khí, gia công CNC, sản xuất khuôn mẫu.

---

✅ Tóm lại: Các sản phẩm Schunk UGE 20, UGE 20-1, HM 12 và WSF UGE 20 đều là giải pháp tối ưu cho hệ thống kẹp phôi trong gia công cơ khí chính xác. Chúng giúp tăng độ an toàn, giảm chi phí, và nâng cao hiệu quả sản xuất.
