Van điện từ: Cấu tạo, nguyên lý hoạt động, ứng dụng

Van điện từ là một thiết bị được sử dụng rất nhiều trong các lĩnh vực sản xuất công nghiệp, dân dụng tuy nhiên vẫn chưa có quá nhiều người biết đến van điện từ là gì, hiểu tác dụng của van điện từ đối với đời sống hiện nay. Do đó Cti Supply hôm nay đã mang đến cho bạn bài viết chia sẻ các thông tin tổng quan về van điện từ để bạn có được cái nhìn bao quát nhất về thiết bị này, cùng theo dõi ngay nhé!

Tìm hiểu van điện từ là gì?

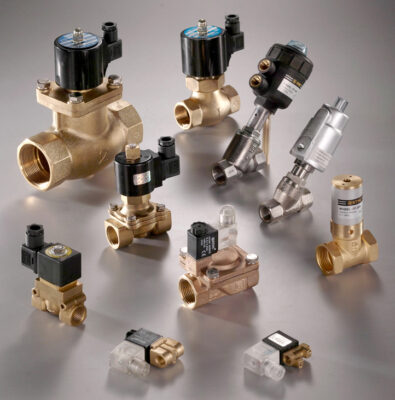

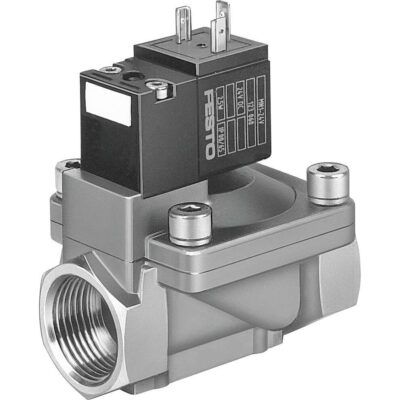

Van điện từ (solenoid valve) hay còn được gọi là van khí nén, tác dụng của van điện từ chính là để thực hiện các thao tác đóng/ mở nhằm kiểm soát lưu chất di chuyển bên trong đường ống. Đặc biệt trong hệ thống công nghiệp chúng sẽ thực hiện vai trò đóng mở, phân chia lưu chất trong các đường ống. Thiết bị này sẽ thực hiện điều chỉnh lưu lượng hoàn toàn tự động nhờ vào hoạt động điện cơ, chúng được vận hành và điều chỉnh bởi dòng điện thông qua tác dụng lực của điện từ. Thiết bị này thường sẽ sử dụng nguồn điện 24V hay 220V xoay chiều hoặc một chiều.

Là thiết bị cho hiệu suất làm việc tốt, ổn định, ít tốn năng lượng và có kích thước nhỏ gọn, tiện lợi nên rất được ưa chuộng sử dụng trong nhiều lĩnh vực hiện nay. Tùy thuộc theo từng điều kiện cơ học, hóa học, nhiệt học trong các ứng dụng mà sẽ có thể quyết định được việc nên chọn lựa sử dụng loại vật liệu nào để làm van điện từ và với mỗi trường hợp mà chúng cũng sẽ có những cấu tạo khác nhau.

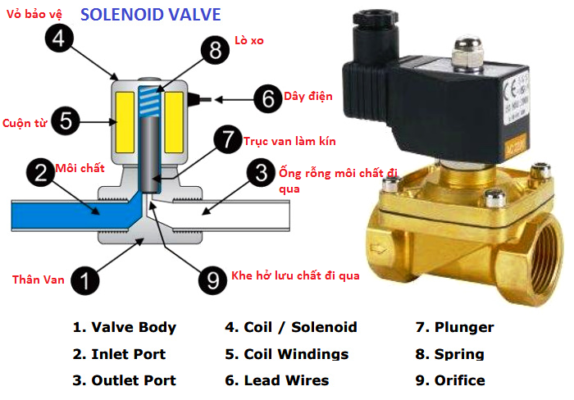

Cấu tạo van điện từ

Van điện từ khá nhỏ gọn, có cấu tạo đơn giản để giúp thao tác đóng mở nhanh, linh hoạt và dễ dàng, ổn định hơn. Cấu tạo van điện từ khá đơn giản, gồm có các bộ phận chính:

• Thân van được làm từ các chất liệu như đồng, gang dùng cho nước; nhựa để dùng cho hơi, khí nén và inox để dùng cho những môi trường có độ ăn mòn cao, có hơi khí nóng
• Màng van, đệm van làm từ các loại vật liệu chế tạo như cao su EFDM, PTFE (Teflon), Viton, Buna chúng sẽ giúp ngăn không cho nước rò rỉ qua khi van đóng
• Piston là bộ phận giúp van điện từ đóng/ mở, thường được làm từ inox
• Lò xo van được chế tạo từ inox với độ đàn hồi tốt, chúng sẽ giúp đẩy trục van lên xuống từ đó thực hiện thao tác đóng/ mở van. Thường được làm khoảng từ 8bar – 10bar
• Cuộn điện của van là bộ phận giúp tạo ra từ trường cho van điện từ, chúng được quấn từ dây đồng và sử dụng các loại nguồn điện thông dụng như là 24V, 110V, 220V

Nguyên lý hoạt động van điện từ

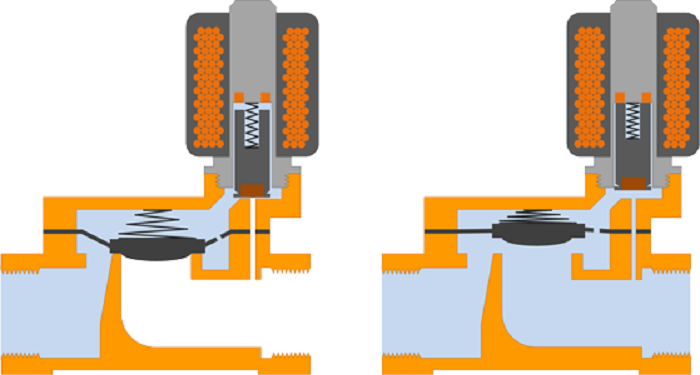

Van điện từ sẽ hoạt động theo cơ chế dòng điện sẽ chạy qua cuộn dây điện từ tạo nên từ trường điện khiến cho van vận hành một cách tự động, người dùng điều khiển từ xa bằng máy tính mà không cần trực tiếp vận hành đóng / mở bằng tay. Nếu không có điện thì lò xo sẽ ép vào phần lõi sắt bên trong van, giúp van ở trạng thái đóng. Và khi có điện chạy qua, cuộn dây từ trường sẽ tác động lực đủ mạnh để thắng lực lò xo dần hút lõi sắt ra khiến cho van mở.

Thông qua nguyên lý làm việc chúng ta có thể dự đoán được một số trường hợp hư hại thường thấy của thiết bị này trong quá trình sử dụng như là:

• Lò xo không còn đàn hồi tốt
• Cuộn Coid bị nóng
• Đệm van bị hỏng khiến cho lưu chất có hiện tượng bị rò rỉ
• Cuộn từ bị cháy do van hoạt động quá công suất cho phép

Có những loại van điện từ nào hiện nay?

Van điện từ có thể phân chia thành nhiều loại khác nhau dựa theo các yếu tố như:

• Phân loại theo dạng đóng/ mở van: van thường đóng, van thường mở
• Phân loại theo thiết kế van: trực tiếp, gián tiếp, bán trực tiếp
• Phân loại theo vật liệu làm van: inox, đồng, gang, nhựa
• Phân loại theo điện áp: 220V, 110V, 12V. 24V
• Phân loại theo kiểu lắp van rắc co, ren, mặt bích, lắp bích
• Phân loại theo xuất xứ của van điện từ: Nhật, Hàn, Ý, Đài Loan,…
• Phân loại theo thương hiệu van: ODE, Round Star, TPC, Unid,…

Tác dụng của van điện từ

Nhờ những ưu điểm mà van điện từ mang đến do đó chúng đã được ứng dụng trong nhiều lĩnh vực khác nhau của đời sống từ các ngành sản xuất công nghiệp, dân dụng,… Chúng giúp cho hoạt động đóng mở nhanh chóng, thuận tiện hơn thông qua tự động hóa. Sau đây là một số ứng dụng phổ biến hiện nay của van điện từ:

• Ứng dụng trong các nhà máy sản xuất thực phẩm, dược phẩm hay các nhà máy sản xuất khí nén, xăng dầu
• Ứng dụng trong lĩnh vực sản xuất phân bón, thuốc bảo vệ thực vật
• Dùng trong hệ thống tưới tiêu, chăn nuôi, cấp nước sinh hoạt nhằm cải thiện quy mô dây chuyền, chất lượng và hiệu quả công việc
• Sử dụng ở các nhà máy thủy điện, băng truyền cho các trạm xăng, nhà máy phát điện, hệ thống máy bơm,…
• Sử dụng ở những khu vực khai thác khoáng sản, than đá, các khu vực liên quan đến chăn nuôi, đánh bắt thủy hải sản
• Dùng trong hệ thống PCCC, cứu hỏa cho các tòa nhà, khu dân cư, khu đô thị hay các khu công nghiệp, nhà máy, nhà xưởng

Hi vọng rằng qua những chia sẻ trên đây về van điện từ đã giúp bạn hiểu rõ hơn về thiết bị này từ cấu tạo, nguyên lý hoạt động, ứng dụng của chúng. Đón đọc thêm nhiều bài viết hay, thú vị khác tại Cti Supply bạn nhé!
