Thanh trượt Rollon mã ULC63-0560, TLC63-0560 cùng bạc đạn trượt CSW63-290-2ZR-U (CSU63290B0RA) là các linh kiện dẫn hướng tuyến tính tiêu chuẩn được sử dụng phổ biến trong ngành chế tạo máy và tự động hóa. Bài viết này cung cấp thông tin chi tiết về đặc tính kỹ thuật, nguyên lý hoạt động và các ứng dụng thực tế của bộ sản phẩm, nhằm hỗ trợ kỹ sư và đơn vị mua hàng trong việc lựa chọn, lắp đặt và vận hành hệ thống đạt hiệu quả tối ưu.
1. Tổng Quan Về Sản Phẩm Thanh Trượt Và Con Trượt ROLLON.

Dòng Compact Rail của Rollon được thiết kế dựa trên nguyên lý dẫn hướng bằng con lăn trên bề mặt được tôi cứng. Hệ thống này không chỉ cung cấp khả năng di chuyển tuyến tính mượt mà mà còn có khả năng tự lựa (self-aligning) – một đặc tính cực kỳ quan trọng giúp giảm thiểu sai số lắp đặt và chi phí bảo trì cho người vận hành.
-

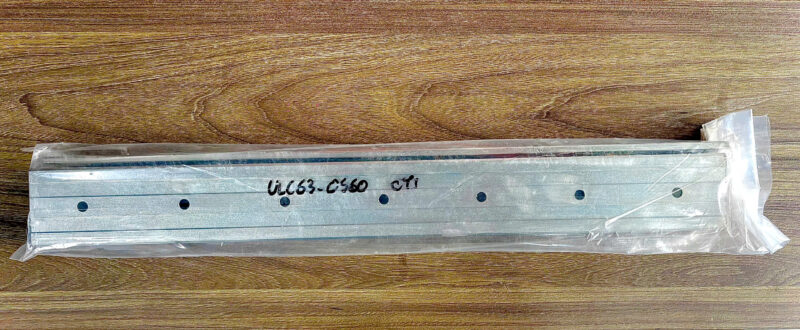

Thanh trượt ULC63-0560: Là thanh dẫn hướng có biên dạng hình chữ U, được thiết kế để kết hợp với con trượt để tạo ra hệ thống dẫn hướng có khả năng tự bù trừ sai lệch theo phương song song.
-

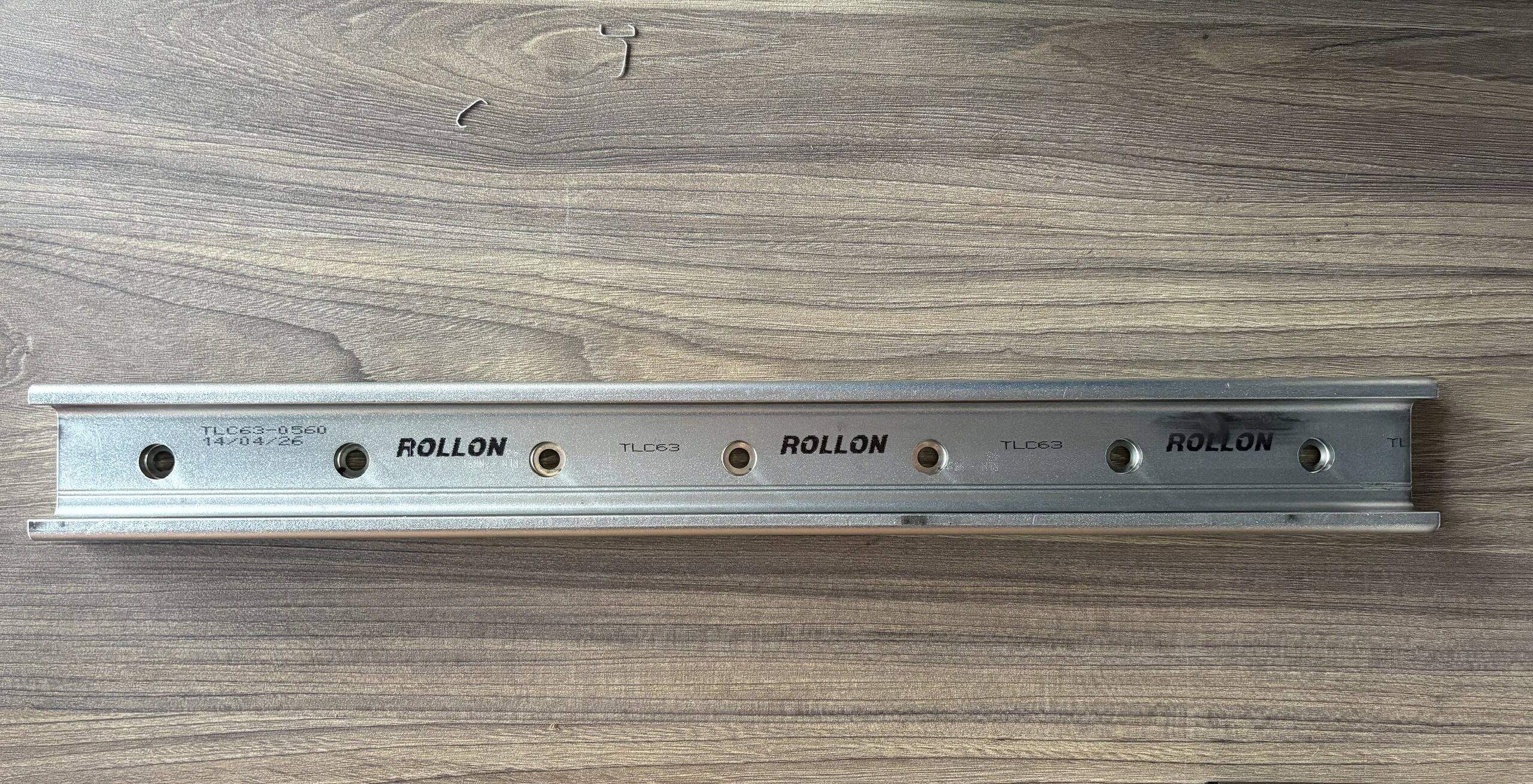

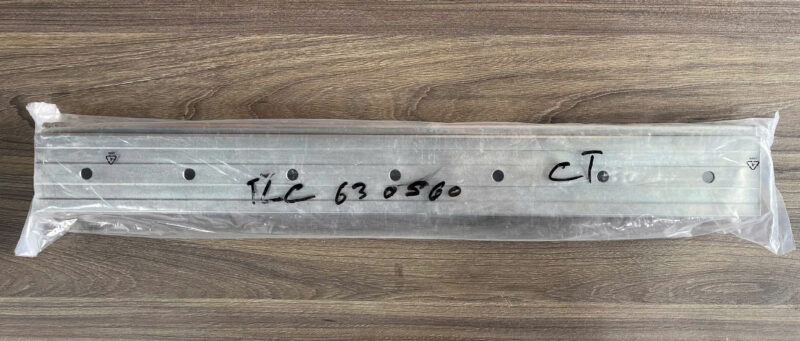

Thanh trượt TLC63-0560: Với biên dạng chữ T, thanh trượt này thường đóng vai trò là đường ray định hướng chính, đảm bảo độ cứng vững cao cho toàn bộ hệ thống.
-
-

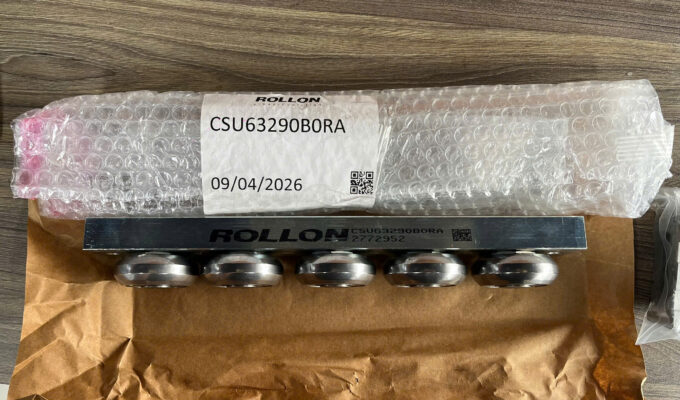

Bạc đạn trượt CSW63-290-2ZR-U (CSU63290B0RA): Đây là khối con trượt tích hợp các con lăn bên trong, được thiết kế để lắp vừa khít vào đường ray. Hậu tố 2ZR khẳng định sản phẩm sử dụng nắp che bụi kim loại hai bên, tối ưu hóa khả năng chống chịu trong môi trường công nghiệp có nhiều bụi bẩn hoặc mạt sắt.
2. Thông Số Kỹ Thuật Chi Tiết.
Để đảm bảo khả năng tương thích khi thiết kế máy, bạn cần nắm rõ các thông số kỹ thuật dưới đây:
| Thông số | Giá trị/Mô tả |
| Thương hiệu | ROLLON |
| Mã thanh trượt | ULC63-0560, TLC63-0560 |
| Mã con trượt | CSW63-290-2ZR-U (CSU63290B0RA) |
| Kích thước dòng (Size) | 63 (Dòng Compact Rail) |
| Chiều dài thanh trượt | 560 mm |
| Vật liệu | Thép hợp kim tôi cứng, mạ chống gỉ |
| Tính năng bạc đạn | Tích hợp con lăn (roller), 2 nắp chắn bụi kim loại (2ZR) |
| Đặc điểm con trượt | Thiết kế chữ U, khả năng tự lựa và chống rung tốt |
Lưu ý: Việc lựa chọn mã ULC (thường là biên dạng chữ U) hay TLC (thường là biên dạng chữ T) phụ thuộc vào cấu trúc lắp đặt và yêu cầu về không gian trong thiết kế khung máy của bạn.
3. Nguyên Lý Hoạt Động Và Công Dụng.

Nguyên lý hoạt động:
Hệ thống dựa trên cơ chế lăn (rolling contact). Khi bạc đạn trượt CSW63-290-2ZR-U được lắp vào thanh trượt ULC63-0560 hoặc TLC63-0560, các con lăn bên trong bạc đạn sẽ tiếp xúc trực tiếp với bề mặt được tôi cứng của thanh trượt. Sự ma sát lăn (thay vì ma sát trượt) giúp hệ thống di chuyển cực kỳ nhẹ nhàng, tiêu tốn ít năng lượng hơn và cho phép đạt được tốc độ di chuyển cao mà không lo quá nhiệt.
Công dụng chính:
-
Dẫn hướng tuyến tính: Giữ cho các chi tiết máy, đầu gia công hoặc vật phẩm di chuyển theo một đường thẳng cố định với độ chính xác cao.
-
Chịu tải: Phân tán lực tác động từ tải trọng lên toàn bộ chiều dài thanh trượt, giúp cấu trúc máy bền bỉ hơn.
-
Chống mài mòn: Nhờ lớp phủ bề mặt và thiết kế kín của bạc đạn, hệ thống hoạt động ổn định trong thời gian dài mà ít cần bảo dưỡng.
4. Điểm Mạnh.

Không chỉ đơn thuần là các linh kiện cơ khí, hệ thống thanh trượt ULC63-0560, TLC63-0560 và con trượt CSW63-290-2ZR-U mang lại những lợi thế kỹ thuật vượt trội, giải quyết trực tiếp các vấn đề khó khăn trong vận hành máy công nghiệp:
-
Công nghệ tôi cứng bề mặt (Induction Hardened): Điểm mạnh lớn nhất của thanh trượt Rollon nằm ở quy trình xử lý nhiệt đặc biệt. Bề mặt đường lăn được tôi cứng bằng cảm ứng, tạo ra lớp vỏ cực kỳ cứng cáp nhưng phần lõi vẫn giữ được độ dẻo dai. Điều này cho phép thanh trượt chịu được tải trọng va đập cao mà không bị nứt vỡ hay biến dạng bề mặt sau thời gian dài sử dụng.
-
Tính năng tự lựa (Self-aligning) thông minh: Trong các hệ thống dẫn hướng thông thường, sai số nhỏ khi lắp đặt khung máy có thể gây ra hiện tượng kẹt cứng (binding) hoặc mài mòn nhanh chóng. Với thiết kế của dòng Compact Rail, con trượt CSW63-290-2ZR-U có khả năng tự bù trừ các sai lệch về độ song song giữa hai thanh ray. Đây là ưu điểm tuyệt đối, giúp kỹ sư tiết kiệm hàng giờ căn chỉnh khung máy mà vẫn đảm bảo độ mượt mà khi vận hành.
-
Khả năng hoạt động ổn định trong môi trường khắc nghiệt: Mã sản phẩm CSW63-290-2ZR-U với hậu tố 2ZR (nắp chắn bụi kim loại hai bên) là một “tấm khiên” bảo vệ hoàn hảo. Trong môi trường công nghiệp có bụi mịn, mạt kim loại hoặc độ ẩm cao, nắp che kim loại bền bỉ hơn nhiều so với nắp nhựa (seal) thông thường. Chúng ngăn chặn tạp chất thâm nhập vào các con lăn, từ đó duy trì tuổi thọ vòng bi dài hơn gấp nhiều lần.
-
Thiết kế “Compact” tối ưu hóa không gian: Với biên dạng mỏng, gọn, dòng sản phẩm này cho phép tích hợp dễ dàng vào các không gian máy hạn chế. Việc sử dụng thanh trượt ULC63-0560 (chữ U) kết hợp với TLC63-0560 (chữ T) tạo ra một hệ thống dẫn hướng linh hoạt, cho phép hấp thụ các thay đổi nhiệt độ hoặc sai lệch cấu trúc máy mà không làm ảnh hưởng đến hành trình chuyển động.
-
Tiết kiệm chi phí bảo trì (Total Cost of Ownership): Nhờ khả năng chịu tải cao, ít mài mòn và dễ dàng thay thế từng chi tiết (con lăn hoặc thanh trượt độc lập), tổng chi phí sở hữu của hệ thống Rollon thấp hơn nhiều so với các hệ thống ray bi truyền thống cần thay thế toàn bộ cụm khi xảy ra sự cố. Đây là điểm mạnh “ăn tiền” đối với các nhà máy sản xuất cần vận hành liên tục 24/7.
5. Ứng Dụng.
Bộ combo Thanh trượt và Bạc đạn trượt này thường được ứng dụng rộng rãi trong:
-
Máy tự động hóa: Các cánh tay robot, trục dẫn hướng máy in, máy cắt laser, máy CNC.
-
Công nghiệp đóng gói: Hệ thống băng tải, thiết bị đóng bao bì, phân loại sản phẩm.
-
Công nghiệp ô tô: Dây chuyền lắp ráp, thiết bị kiểm tra linh kiện.
-
Thiết bị y tế: Máy quét hình ảnh, bàn khám di động yêu cầu độ êm ái tuyệt đối.
6. Liên hệ.
Các bạn có thể tham khảo thêm sản phẩm bằng cách nhấp vào : CATALOGUE
Hãy liên hệ CTI SUPPLY – nhà phân phối Rollon tại Việt Nam để được hỗ trợ kỹ thuật và gửi báo giá nhanh nhất. Đội ngũ CTI SUPPLY rất hân hạnh được hỗ trợ quý khách hàng! Hotline: 0906.494.486 ; Email: [email protected]
