Dụng cụ thay nhanh Schunk (Quick changer)_302412 & 302411

Bộ đôi dụng cụ thay nhanh (Quick changer) SCHUNK mã 302412 (SWK-110-000-000-SM) và 302411 (SWA-110-000-000) giúp cánh tay robot chuyển đổi công cụ đầu cuối (EOAT) tự động với độ chính xác lặp lại dưới 0.01 mm. Hệ thống gồm đầu Master (302412) lắp cố định phía robot và đầu Adapter (302411) gắn trên từng công cụ, đáp ứng mức tải trọng khuyến nghị 110 kg cho các dây chuyền sản xuất tự động.

Bài viết này phân tích chi tiết kỹ thuật, đặc tính, cấu trúc mã sản phẩm và ứng dụng thực tế của Bộ đôi dụng cụ thay nhanh (Quick changer) SCHUNK này.

1. Tổng Quan & Nguyên Lý Hoạt Động.

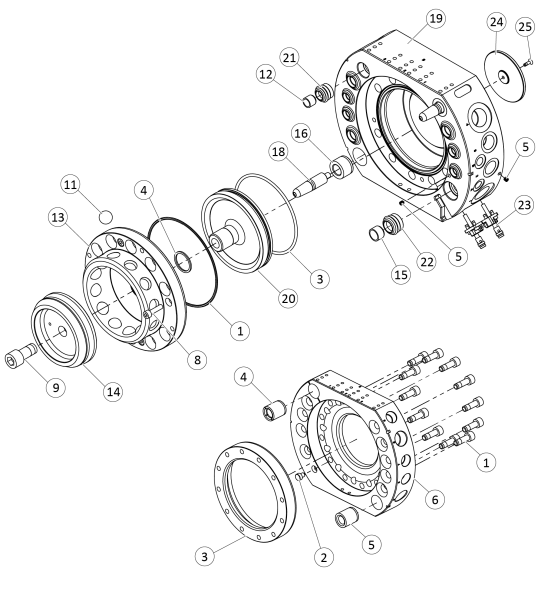

Hệ thống Quick changer SCHUNK hoạt động dựa trên cơ cấu kết nối cơ khí – khí nén giữa hai bộ phận tách biệt nhưng đồng bộ hoàn hảo:

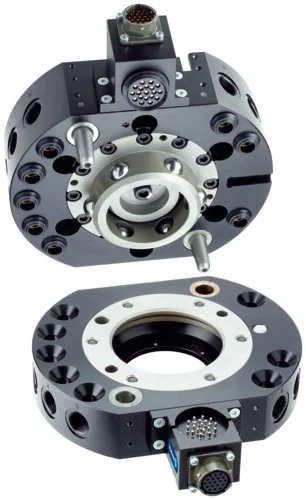

• Master Module – 302412 (SWK-110-000-000-SM): Lắp đặt cố định trên mặt bích cánh tay robot (Robot Side). Phần Master chứa cơ cấu khóa khí nén piston-chốt bi độc quyền, hệ thống van an toàn duy trì áp suất và các cổng lắp đặt cảm biến giám sát hành trình.

• Adapter Module – 302411 (SWA-110-000-000): Lắp đặt trên từng công cụ làm việc của robot (Tool Side) như tay kẹp (gripper), súng hàn, mỏ cắt plasma hay đầu gia công cơ khí.

Khi robot di chuyển đầu Master tiếp cận đầu Adapter, hệ thống khí nén sẽ kích hoạt piston khóa, đẩy các chốt thép định hình giữ chặt hai phần với lực kẹp cực lớn. Quá trình khóa hoặc mở khóa diễn ra chỉ trong vài phần mười giây với độ lặp lại chính xác tới từng micromet.

2. Thông Số Kỹ Thuật Chi Tiết của Quick Changer SCHUNK 302412 & 302411.

Để đáp ứng chính xác yêu cầu thiết kế hệ thống tự động hóa, các thông số kỹ thuật cốt lõi của mã 302412 và 302411 được tổng hợp chi tiết dưới đây:

Thông số kỹ thuật	Master Module: 302412 (SWK-110-000-000-SM)	Adapter Module: 302411 (SWA-110-000-000)
Tải trọng khuyến nghị (Recommended Payload)	110 kg	110 kg
Moment uốn tĩnh (M_x, M_y)	1,250 Nm	1,250 Nm
Moment xoắn tĩnh (M_z)	1,250 Nm	1,250 Nm
Lực kéo tĩnh (F_z)	25,000\ N	25,000 N
Độ chính xác lặp lại (Repeat Accuracy)	< 0.01 mm	< 0.01 mm
Áp suất khí nén vận hành	4.5 bar – 6.5 bar	–
Khối lượng bản thân (Weight)	≈ 2.1 kg	≈ 0.9 kg
Khoảng hở khóa tối đa (Locking stroke/gap)	1.5 mm	1.5 mm
Tích hợp cảm biến giám sát (Sensor Monitoring)	Có (Trạng thái Locked / Unlocked / Tool Present)	Không
Chuẩn mặt bích kết nối (Robot Flange)	ISO 9409-1-100-6-M8	ISO 9409-1-100-6-M8

3. Phân Tích Sâu Các Đặc Tính Kỹ Thuật Cốt Lõi.

3.1. Tải Trọng & Khả Năng Chịu Moment Uốn Cực Đại.

Bộ dụng cụ thay nhanh 302412 (SWK-110-000-000-SM) và 302411 (SWA-110-000-000) được tối ưu hóa cho các dòng robot công nghiệp tầm trung (tải trọng 50 kg – 110 kg). Với khả năng chịu moment uốn và moment xoắn tĩnh lên tới 1,250 Nm, hệ thống đảm bảo liên kết tuyệt đối vững chắc ngay cả khi robot vận hành ở gia tốc lớn, chuyển hướng đột ngột hoặc chịu lực phản hồi mạnh từ quá trình gia công.

3.2. Cơ Cấu Tự Khóa Cơ Học An Toàn (Self-Locking Mechanism).

Đặc tính kỹ thuật quan trọng nhất trên mã 302412 (SWK-110-000-000-SM) là nguyên lý tự khóa cơ học gia công bám góc dốc (patented self-locking system).

• Trong điều kiện vận hành bình thường, khí nén đẩy piston để khóa chốt bi.

• Nếu xảy ra sự cố mất áp suất khí nén đột ngột, lực khóa cơ học giữa các chốt bi thép và vòng nâng vẫn được duy trì hoàn toàn. Công cụ gắn trên đầu Adapter 302411 (SWA-110-000-000) sẽ không bị rơi, đảm bảo an toàn tuyệt đối cho người lao động và hệ thống máy móc xung quanh.

3.3. Độ Chính Xác Lặp Lại Siêu Cao (< 0.01 mm).

Nhờ công nghệ gia công chính xác tiêu chuẩn Đức, độ lệch vị trí sau mỗi chu kỳ thay đổi công cụ là dưới 10μm. Điều này xóa bỏ hoàn toàn nhu cầu phải căn chỉnh lại tọa độ (re-teaching) cho robot sau mỗi lần đổi tool, đặc biệt quan trọng trong các công đoạn đòi hỏi sự chính xác tuyệt đối như hàn laser, kiểm tra kích thước CMM hoặc lắp ráp vi mạch.

3.4. Hệ Thống Giám Sát Cảm Biến Thông Minh (Sensor Monitoring – SM).

Ký hiệu -SM trong mã 302412 (SWK-110-000-000-SM) đại diện cho tính năng tích hợp giám sát hành trình bằng cảm biến. Hệ thống hỗ trợ gắn các cảm biến tiệm cận hoặc cảm biến từ tính để phản hồi trực tiếp 3 trạng thái về bộ điều khiển PLC/Robot:

1. Locked: Đã khóa an toàn, sẵn sàng vận hành.

2. Unlocked: Đã mở khóa, sẵn sàng tháo tháo công cụ.

3. Tool Present: Đã nhận diện đầu Adapter đi vào vị trí kết nối.

4. Ưu Điểm Vượt Trội Của Quick Changer SCHUNK SWK/SWA-110.

• Tối Ưu Thời Gian Chu Kỳ (Cycle Time): Quá trình đóng/mở khóa cơ khí diễn ra chỉ trong < 0.5 giây, giúp dây chuyền hoạt động liên tục, nâng cao chỉ số hiệu suất thiết bị tổng thể (OEE).

• Vật Liệu Hàng Không Siêu Nhẹ & Bền Bỉ: Thân vỏ chế tạo từ hợp kim nhôm cứng anod hóa (hard-anodized aluminum) giúp giảm tải trọng tĩnh lên cổ robot. Các chi tiết chịu lực then chốt như chốt khóa, lòng khuôn được làm từ thép hợp kim gia cường chống mài mòn.

• Cấu Trúc Mô-đun Mở Rộng Linh Hoạt: Xung quanh thân của Master và Adapter được bố trí sẵn các mặt bích chuẩn chuẩn bị cho việc gắn thêm các mô-đun phụ kiện truyền khí, truyền điện hay tín hiệu dữ liệu.

5. Phụ Kiện Mở Rộng Đi Kèm.

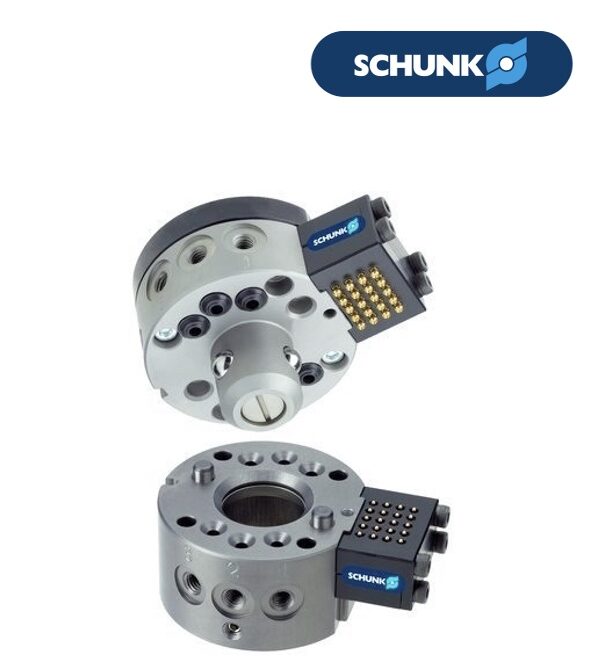

Để truyền tải năng lượng và dữ liệu từ cánh tay robot sang công cụ làm việc mà không cần đi dây ngoài phức tạp, SCHUNK thiết kế các module phụ kiện kết nối nhanh ghép hông. Hai mã phụ kiện tiêu chuẩn hàng đầu cho dòng SWK/SWA-110 gồm:

5.1. Pneumatic Module: Mã 9937842 (SWO-P38A-K).

Mã phụ kiện Pneumatic Module 9937842 (SWO-P38A-K) là module truyền dẫn khí nén công suất cao, được gắn trực tiếp lên thân Master 302412 và Adapter 302411.

• Tích hợp van tự đóng (Self-sealing couplings): Khi Master và Adapter tách rời, hệ thống van bên trong module tự động đóng kín để ngăn chặn rò rỉ khí nén. Khi hai phần khóa lại, van tự động mở thông đường dẫn.

• Ứng dụng: Cấp nguồn khí nén áp suất cao cho các xilanh kẹp nặng, bộ tạo chân không (vacuum generators) hoặc hệ thống làm sạch bằng khí nén mà không làm sụt áp hệ thống.

5.2. Electrical Module: Mã 9948654 (SWO-RF19-K).

Mã phụ kiện Electrical Module 9948654 (SWO-RF19-K) đảm nhận nhiệm vụ truyền tải nguồn điện và tín hiệu điều khiển/dữ liệu giữa robot và công cụ.

• Chân tiếp xúc mạ vàng dạng lò xo (Spring-loaded pins): Đảm bảo độ tiếp xúc điện ổn định tuyệt đối ngay cả khi robot di chuyển với độ rung động cao.

• Truyền tải tín hiệu an toàn: Chống nhiễu điện từ (EMC) vượt trội, phù hợp cho việc truyền tín hiệu cảm biến Analog/Digital, van điện từ cũng như các chuẩn truyền thông công nghiệp (Profinet, EtherNet/IP, EtherCAT).

• Độ bền kết nối: Chịu đựng hàng triệu chu kỳ cắm/rút mà không gây suy giảm chất lượng tiếp xúc.

6. Ứng Dụng Thực Tế Trong Sản Xuất Công Nghiệp.

Hệ thống dụng cụ thay nhanh Quick changer SCHUNK SWK-110-000-000-SM và SWA-110-000-000 là sự lựa chọn hàng đầu trong nhiều lĩnh vực:

• Sản Xuất & Lắp Ráp Ô Tô: Robot chỉ cần trang bị một đầu Master 302412 là có thể tự động chuyển đổi giữa súng hàn điểm, tay kẹp tấm kim loại, đầu bôi keo dán kính hay công cụ siết ốc tự động.

• Gia Công Cơ Khí Chính Xác (CNC): Tự động thay đổi giữa các bộ tay kẹp phôi đúc, đầu thổi khí vệ sinh và đầu đo kiểm kích thước sản phẩm.

• Ngành Đóng Gói & Logistic: Chuyển đổi linh hoạt các dạng tay kẹp khay, kẹp thùng carton hay đầu hút chân không theo từng mã hàng (SKU) khác nhau trên cùng một robot gắp hàng.

7. Liên hệ.

Bạn có thể liên hệ trực tiếp với Công ty TNHH CTI Supply – đại lý Schunk tại Việt Nam để được tư vấn và hỗ trợ kỹ thuật.
