Trong vận hành các hệ thống tự động hóa và thiết bị thủy lực công nghiệp, việc giám sát vị trí hành trình luôn đòi hỏi thiết bị đo lường phải có độ chính xác và độ bền cao. Dòng cảm biến từ giảo Micropulse BTL5 của Balluff là một trong những giải pháp đo không tiếp xúc được sử dụng phổ biến nhờ khả năng hoạt động ổn định trong môi trường nhà máy.
Bài viết này sẽ phân tích chi tiết thông số kỹ thuật, đặc tính cơ học và ứng dụng thực tế của hai mã cảm biến cụ thể: BTL5-A11-0800-B-SA56 (thiết kế dạng thanh tròn) và (thiết kế dạng thanh nhôm định hình).
1. Tổng Quan Về Công Nghệ Cảm Biến Vị Trí Tuyến Tính Balluff BTL5.
Hai mã sản phẩm BTL5-A11-0800-B-SA56 và BTL5-A11-M0175-P-SA167-S32 đều thuộc dòng cảm biến vị trí tuyến tính công nghệ từ giảo (Magnetostrictive) của Balluff. Công nghệ này hoạt động dựa trên nguyên lý đo độ chênh lệch thời gian của xung phản hồi từ trường khi một nam châm định vị di chuyển dọc theo thân cảm biến.
Nhờ nguyên lý này, 2 mã sản phẩm BTL5-A11-0800-B-SA56 và BTL5-A11-M0175-P-SA167-S32 này sở hữu những ưu điểm vượt trội:
-
Đo lường không tiếp xúc: Không có ma sát cơ học giữa nam châm định vị và thân cảm biến, giúp thiết bị hầu như không bị mài mòn theo thời gian.
-
Độ bền bỉ tối đa: Khả năng chống chịu rung động, va đập mạnh và hoạt động ổn định ngay cả trong môi trường dầu thủy lực bẩn hoặc bụi bặm dính bám dày đặc.
-
Tín hiệu ngõ ra Analog ổn định: Dòng chữ “A11” trong mã sản phẩm biểu thị tín hiệu ngõ ra điện áp chuẩn là 0 đến 10V (hoặc 10 đến 0V), giúp hệ thống PLC dễ dàng thu thập và xử lý dữ liệu theo thời gian thực.
2. Đặc Tính Kỹ Thuật Chi Tiết Mã BTL5-A11-0800-B-SA56.

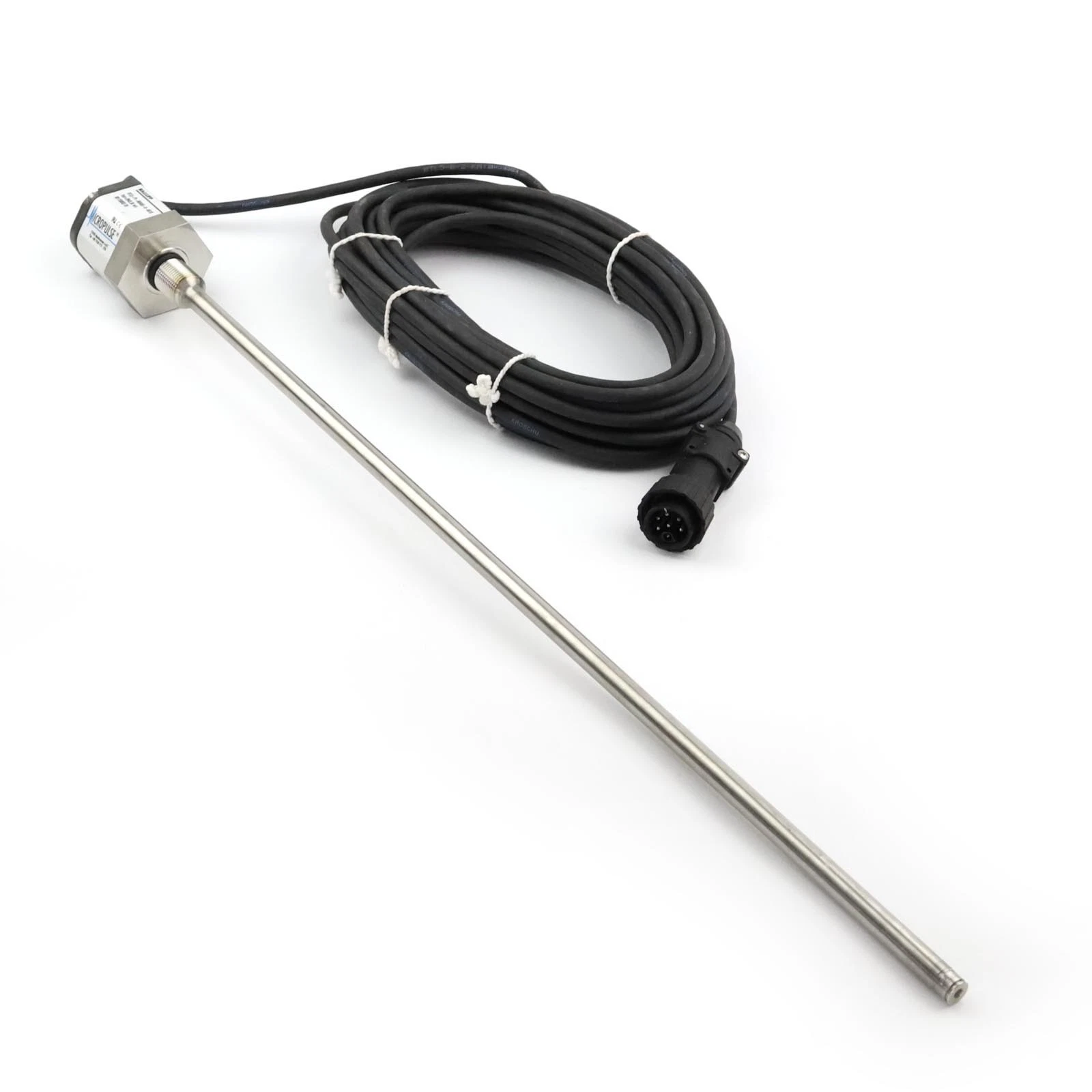

Mã thiết bị BTL5-A11-0800-B-SA56 là dòng cảm biến thiết kế dạng thanh tròn (Rod style). Cấu trúc cơ khí này cho phép thiết bị được lắp đặt trực tiếp vào bên trong các xylanh thủy lực để đo hành trình của piston.
2.1. Bảng thông số kỹ thuật chi tiết của BTL5-A11-0800-B-SA56.
| Thông số | Giá trị kỹ thuật |
| Hành trình đo định mức (Stroke) | 800 mm |
| Kiểu thiết kế cơ khí | Dạng thanh (Rod style), Ren vặn M18x1.5 |
| Tín hiệu ngõ ra (Output) | Analog, điện áp từ 0 đến 10 V / 10 đến 0 V |
| Điện áp hoạt động (Ub) | 20 đến 28 VDC |
| Độ sai số phi tuyến tính | Nhỏ hơn hoặc bằng ±30 µm |
| Tần số lấy mẫu tối đa | Phụ thuộc chiều dài hành trình (thông thường từ 1 kHz đến 2 kHz) |
| Chất liệu vỏ thân cảm biến | Thép không gỉ chuyên dụng chống ăn mòn |
| Nhiệt độ vận hành xung quanh | Từ -40 độ C đến 85 độ C |
| Chuẩn bảo vệ môi trường | IP67 (khi kết nối cáp hoặc đầu nối chuẩn) |
2.2. Đặc điểm thiết kế cốt lõi.
Thiết bị sở hữu hậu tố SA56 – biểu thị đây là một phiên bản được hiệu chuẩn đặc biệt (Special Application) từ nhà sản xuất Balluff để tối ưu hóa cho các hệ thống OEM cụ thể, đảm bảo sự tương thích tuyệt đối về cả phần cứng lẫn dải tín hiệu trả về. Phần thân thanh trụ chịu được áp suất cao, vận hành trực tiếp trong môi trường dầu thủy lực tuần hoàn mà không làm giảm tuổi thọ lõi từ bên trong.

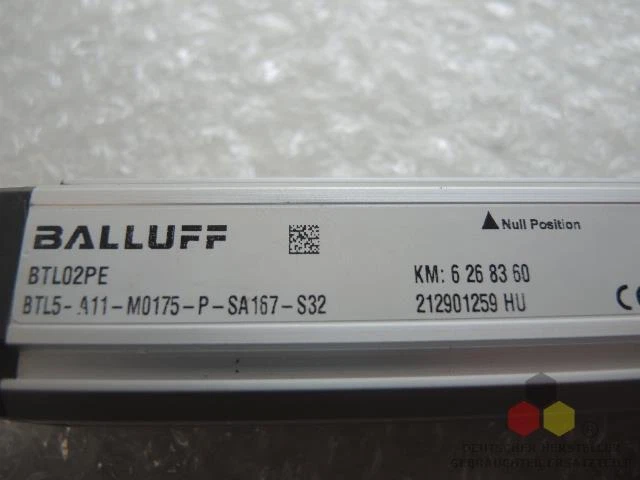

3. Đặc Tính Kỹ Thuật Chi Tiết Mã BTL5-A11-M0175-P-SA167-S32.

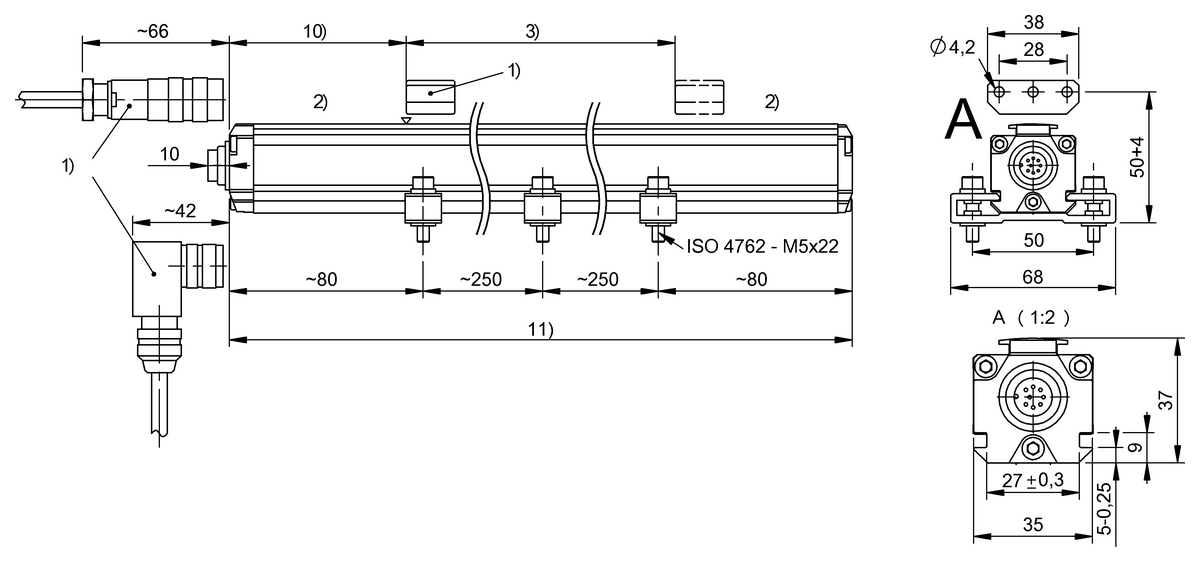

Trái ngược với thiết kế lắp chìm trong xylanh của mã trên, BTL5-A11-M0175-P-SA167-S32 là dòng cảm biến thiết kế dạng hộp định hình nhôm (Profile style). Thiết bị này chuyên dùng để lắp gá bên ngoài dọc theo các trục chuyển động cơ khí.
3.1. Bảng thông số kỹ thuật chi tiết của BTL5-A11-M0175-P-SA167-S32.
| Thông số | Giá trị kỹ thuật |
| Hành trình đo định mức (Stroke) | 175 mm (Ký hiệu M0175) |
| Kiểu thiết kế cơ khí | Dạng thanh nhôm định hình hộp vuông (Profile) |
| Tín hiệu ngõ ra (Output) | Analog, điện áp từ 0 đến 10 V / 10 đến 0 V |
| Kiểu kết nối điện | Connector chuẩn M16x0.75, loại đầu cắm 8 chân (S32) |
| Điện áp hoạt động (Ub) | 20 đến 28 VDC |
| Độ phân giải hệ thống | Nhỏ hơn hoặc bằng 0.1 mV |
| Độ lặp lại (Repeat accuracy) | Nhỏ hơn hoặc bằng 0.1 mV (tương đương vài micrometer) |
| Chất liệu vỏ hộp | Nhôm cao cấp, được xử lý mạ Anodized chống ôxy hóa |
| Chuẩn bảo vệ | IP67 chống bụi và chống tia nước áp lực hiệu quả |
3.2. Đặc điểm thiết kế cốt lõi.
Sản phẩm sử dụng đầu nối nhanh chuẩn S32 (8 chân) giúp quy trình bảo trì, thay thế diễn ra cực kỳ nhanh chóng mà không cần phải đấu nối lại toàn bộ đường dây điện phức tạp. Mã hiệu chỉnh SA167 tích hợp bên trong mạch điện tử giúp tăng cường khả năng chống nhiễu trường điện từ (EMI), một yếu tố cực kỳ quan trọng khi lắp đặt thiết bị gần các động cơ công suất lớn hoặc biến tần trong nhà máy.
4. Điểm Mạnh.
Mặc dù có sự khác biệt rõ rệt về hình dáng cơ học bên ngoài (một dòng dạng thanh tròn ngập trong dầu, một dòng dạng thanh nhôm gá ngoài), cả BTL5-A11-0800-B-SA56 và BTL5-A11-M0175-P-SA167-S32 đều thừa hưởng trọn vẹn những điểm mạnh cốt lõi của nền tảng phần cứng Micropulse Balluff:
-
Tự động lưu vị trí thực khi mất nguồn: Hệ thống từ giảo hoạt động theo cơ chế đo lường tuyệt đối (Absolute positioning). Khi hệ thống đột ngột mất điện và khởi động lại, cảm biến lập tức trả về giá trị vị trí hiện tại của máy mà không cần phải thực hiện chu trình chạy “Home” để định vị lại từ đầu.
-
Độ chính xác cao ở dải đo động: Với sai số phi tuyến tính chỉ ở mức vài chục micrometer, hệ thống điều khiển vòng kín (Closed-loop) có thể kiểm soát chính xác vị trí cơ cấu chấp hành ngay cả khi cơ cấu đang di chuyển với vận tốc cao.
-
Lớp vỏ bảo vệ cơ học tối ưu: Thân nhôm Anodized của mã Profile và thân thép không gỉ của mã Rod giúp hai thiết bị miễn nhiễm trước các tác nhân ăn mòn hóa học, bụi kim loại mịn và tia phun bắn từ chất lỏng làm mát.
5. Ứng Dụng Thực Tế Trong Các Ngành Công Nghiệp.
Mặc dù cùng sử dụng công nghệ đo lường từ giảo (magnetostrictive) và cho ra tín hiệu Analog điện áp 0-10V, sự khác biệt lớn về cấu trúc cơ học (dạng thanh tròn lắp trong so với dạng thanh nhôm gá ngoài) và chiều dài hành trình đo khiến hai mã cảm biến: BTL5-A11-0800-B-SA56 và BTL5-A11-M0175-P-SA167-S32 này được phân hóa vào các ứng dụng thực tế hoàn toàn khác nhau trong nhà máy.
5.1. Ứng dụng của dòng dạng thanh BTL5-A11-0800-B-SA56.
Do đặc thù chịu được áp suất cao bên trong lòng xi lanh, thiết bị chuyên dụng cho các ứng dụng:
-
Hệ thống điều khiển cánh phai, cửa đập: Đo đạc hành trình nâng hạ của các cửa van thủy lực tại các nhà máy thủy điện hoặc công trình điều tiết dòng chảy.
-
Máy ép thủy lực công nghiệp hạng nặng: Giám sát hành trình ép của các dòng máy ép gạch, máy ép phế liệu, máy rèn dập kim loại tấm với lực ép lên tới hàng trăm tấn.
-
Hệ thống lái tàu biển: Tích hợp trực tiếp vào cụm xylanh thủy lực điều khiển bánh lái của tàu bè để liên tục phản hồi góc lái về trung tâm điều khiển.
5.2. Ứng dụng của dòng dạng hộp BTL5-A11-M0175-P-SA167-S32.
Với hành trình ngắn 175mm gọn gàng và gá lắp bên ngoài tiện lợi, sản phẩm là lựa chọn hoàn hảo cho:
-
Máy ép phun nhựa: Kiểm soát chính xác hành trình đóng/mở khuôn nhựa hoặc hành trình của trục vít đùn keo dẻo vào lòng khuôn.
-
Thiết bị cắt gọt chính xác: Xác định vị trí của bàn máy hoặc đầu dao cắt trong các cụm máy phay, máy cắt phôi tự động.
-
Cánh tay robot và cơ cấu nâng hạ gá kẹp: Giám sát vị trí di chuyển của các cụm nâng hạ nhỏ trong kho bãi tự động hoặc các trạm phân loại sản phẩm trên băng tải.
