BTL15NU (BTL7-E570-M0150-B-S32), BTL3L1N (BTL7-E570-M0150-HB-FA05) và BTL7-E570-M0150-H-K05 là các mã cảm biến vị trí tuyến tính thuộc dòng Micropulse BTL7 của Balluff, được thiết kế chuyên dụng cho các yêu cầu đo lường khoảng cách ngắn trong hệ thống tự động hóa. Với hành trình đo 150 mm cùng tín hiệu ngõ ra analog 4-20 mA tiêu chuẩn, bộ ba thiết bị này cung cấp dữ liệu phản hồi chính xác về vị trí hành trình của cơ cấu máy hoặc xylanh thủy lực.
Việc lựa chọn đúng mã sản phẩm dựa trên kiểu kết nối và cấu trúc vỏ sẽ giúp tối ưu hóa hiệu suất vận hành, đồng thời đảm bảo tính ổn định lâu dài cho toàn bộ hệ thống sản xuất.
1. Giới thiệu tổng quan về dòng cảm biến vị trí Balluff BTL7.
Dòng cảm biến vị trí tuyến tính Balluff BTL7 sử dụng công nghệ đo từ giảo (Magnetostrictive) tiên tiến. Đây là phương pháp đo không tiếp xúc (Non-contact position measurement), hoạt động dựa trên sự tương tác giữa xung dòng điện nội tại và từ trường của nam châm chuyển động dọc theo ống cảm biến để xác định vị trí chính xác tuyệt đối.
Nhờ nguyên lý không tiếp xúc, thiết bị hoàn toàn loại bỏ hiện tượng hao mòn cơ học, mang lại độ bền bỉ vượt trội và độ lặp lại hoàn hảo ngay cả trong các môi trường rung lắc, nhiệt độ cao hoặc chịu áp suất thủy lực lớn. Cả ba mã sản phẩm BTL15NU, BTL3L1N và BTL7-E570-M0150-H-K05 đều sở hữu dải hành trình đo là 150 mm và cấu hình ngõ ra dòng analog chuẩn 4-20 mA (tín hiệu tăng dần khi nam châm di chuyển ra xa điểm gốc).
2. Phân tích chi tiết đặc tính kỹ thuật & thông số bộ ba cảm biến Balluff.
Để giúp quý khách hàng lựa chọn cấu hình chính xác cho ứng dụng của mình, dưới đây là bảng so sánh chi tiết các thông số kỹ thuật cốt lõi của ba mã sản phẩm:
Bảng thông số kỹ thuật chi tiết:
| Thông số kỹ thuật | BTL15NU (BTL7-E570-M0150-B-S32) | BTL3L1N (BTL7-E570-M0150-HB-FA05) | BTL7-E570-M0150-H-K05 |
| Mã đặt hàng (Order Code) | BTL15NU | BTL3L1N | Cập nhật theo chuẩn hãng |
| Mã kỹ thuật (Part Number) | BTL7-E570-M0150-B-S32 | BTL7-E570-M0150-HB-FA05 | BTL7-E570-M0150-H-K05 |
| Hành trình đo (Stroke length) | 150 mm | 150 mm | 150 mm |
| Kiểu thiết kế (Style) | Dạng thanh (Rod series) | Dạng thanh môi trường khắc nghiệt | Dạng thanh môi trường khắc nghiệt |
| Tín hiệu ngõ ra (Output) | Analog, Dòng điện 4…20 mA | Analog, Dòng điện 4…20 mA | Analog, Dòng điện 4…20 mA |
| Điện áp hoạt động (Ub) | 10…30 VDC | 10…30 VDC | 10…30 VDC |
| Kiểu ren/Gá lắp (Mounting) | Ren phẳng M18x1.5 | Ren hệ inch / Ren phẳng đặc biệt | Mặt bích định vị chuyên dụng |
| Chất liệu vỏ (Housing) | Nhôm anod hóa (Aluminium) | Thép không gỉ (Stainless Steel 1.4305) | Thép không gỉ (Stainless Steel 1.4305) |
| Kiểu kết nối (Connection) | Đầu nối Connector M16x0.75, 8-pin | Cáp đúc sẵn Teflon (PTFE) 5m (FA05) | Cáp đúc sẵn PUR 5m (K05) |
| Tần số lấy mẫu (Sampling) | Lên đến 4000 Hz | Lên đến 4000 Hz | Lên đến 4000 Hz |
| Sai số tuyến tính (Linearity) | Từ ±50 µm | Từ ±50 µm | Từ ±50 µm |
| Độ lặp lại (Repeat accuracy) | ±5 µm | ±10 µm | ±10 µm |
| Cấp bảo vệ (IP Rating) | IP67 (khi gắn kèm connector) | IP68 / IP69K tối đa | IP68 |
| Nhiệt độ vận hành | -40°C đến +85°C | -40°C đến +85°C | -40°C đến +85°C |
3. Điểm mạnh.
Mặc dù có cùng dải đo 150 mm và ngõ ra 4-20 mA, việc Balluff chia nhỏ thành các mã BTL15NU, BTL3L1N, và BTL7-E570-M0150-H-K05 nhằm mục đích tối ưu hóa thiết bị cho từng điều kiện lắp đặt riêng biệt.
-
BTL15NU (BTL7-E570-M0150-B-S32) – Giải pháp linh hoạt tiêu chuẩn:

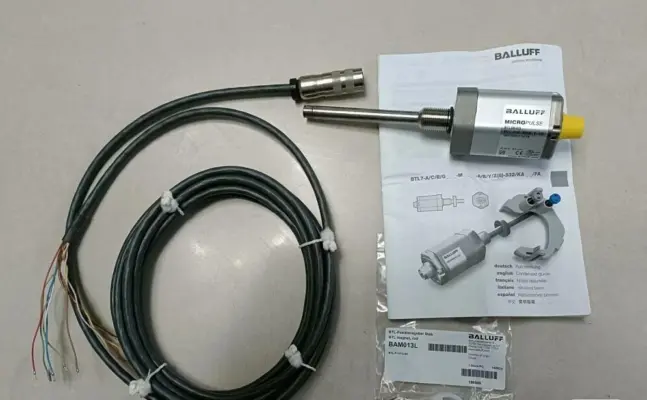

Model này sử dụng phần vỏ bằng nhôm anod hóa bền nhẹ, kết nối qua giắc cắm M16 8-chân (S32). Điểm mạnh lớn nhất của sản phẩm này là tính linh hoạt cao trong việc bảo trì; khi cần thay thế hoặc bảo dưỡng, kỹ sư chỉ cần tháo giắc cắm mà không cần luồn lại toàn bộ đường dây điện. Thiết bị đạt độ lặp lại cực cao cực kỳ ấn tượng lên đến ±5 µm.
-

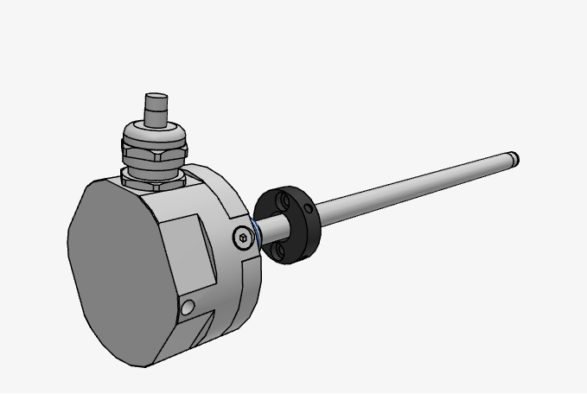

BTL3L1N (BTL7-E570-M0150-HB-FA05) – Chuyên dùng trong môi trường khắc nghiệt:
Ký tự “H” hoặc “HB” biểu thị dòng sản phẩm chuyên dụng cho môi trường cực kỳ khắc nghiệt (Extreme Environments). Vỏ thiết bị làm hoàn toàn bằng thép không gỉ cao cấp (1.4305). Điểm đặc biệt là kết nối bằng cáp đúc sẵn dài 5m chất liệu Teflon chịu nhiệt, hóa chất (FA05). Sự kết hợp này mang lại cấp bảo vệ đạt mức cao nhất, chống lại sự xâm nhập của nước áp lực cao và bụi bẩn bám dính.
-

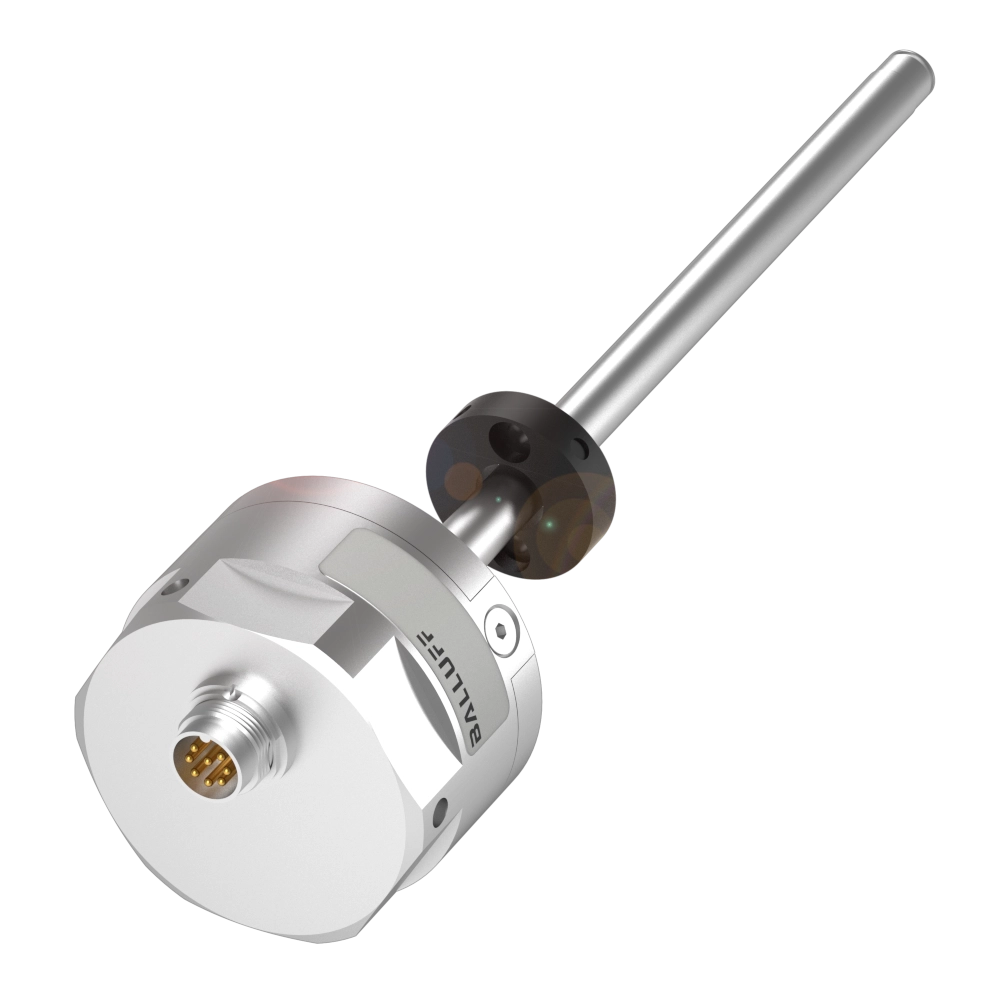

BTL7-E570-M0150-H-K05 – Sự bền bỉ ưu việt:
Tương tự như dòng BTL3L1N, cấu trúc cơ học của mã này được thiết kế để chịu áp lực cơ học cao từ bên ngoài và tích hợp sâu vào hệ thống thủy lực chịu tải lớn. Kết nối cáp đúc Polyurethane (PUR) dài 5 mét (K05) mang lại khả năng chống dầu, chống mài mòn và chịu co giãn cơ học tuyệt vời khi máy móc vận hành liên tục.
4. Ứng dụng.
Nhờ vào độ tin cậy vượt trội, độ trễ gần như bằng không và khả năng chịu áp suất trực tiếp lên thân thanh đo (lên tới hàng trăm bar), bộ ba cảm biến này được ứng dụng rộng rãi trong:
-
Tích hợp vị trí xy lanh thủy lực: Thân cảm biến dạng thanh tròn (Rod-style) được thiết kế hoàn hảo để chèn trực tiếp vào lõi của các xy lanh thủy lực lực ép lớn. Thiết bị giúp phản hồi vị trí của piston trong các hệ thống nâng hạ, máy ép phôi, hoặc cơ cấu lái tàu thủy.
-
Hệ thống điều khiển van tiết lưu và tuabin: Mã BTL3L1N với vỏ thép không gỉ và cáp chống hóa chất thường được gá lắp tại các van điều tiết nhà máy lọc dầu, nhà máy hóa chất hoặc nhà máy thủy điện – nơi có độ ẩm cao và liên tục tiếp xúc với các tác nhân ăn mòn.
-
Ngành sản xuất thép và luyện kim: Các cơ cấu hiệu chỉnh độ mở lò, cánh tay robot gắp phôi thép nóng đòi hỏi cảm biến chịu được dải nhiệt khắc nghiệt từ -40°C đến 85°C và tần số lấy mẫu cao (4000 Hz) để đảm bảo an toàn vận hành thời gian thực.
-
Thiết bị xây dựng và khai khoáng: Giám sát hành trình các chân kích thủy lực của xe cẩu, máy xúc, máy đào hầm đòi hỏi kết nối cáp đúc chắc chắn chống va đập như dòng BTL7-E570-M0150-H-K05.
