Tìm hiểu BC547 là gì? Thông số kỹ thuật, ứng dụng

BC547 là một loại bán dẫn NPN được sử dụng phổ biến trong nhiều mục đích khác nhau, nếu bạn đang có những thắc mắc liên quan đến loại linh kiện này thì hãy cùng Cti Supply tìm hiểu chi tiết ở bài viết bên dưới đây.

BC547 là gì?

BC547 là gì? Đây được biết đến là một transistor BJT NPN đa năng được dùng trong nhiều dự án điện tử giáo dục. Bên cạnh đó chúng cũng có thể được sử dụng trong những loại mạch thương mại. BC547 được đóng gói TO-92, mức dòng điện đầu ra tối đa mà transistor này có thể xử lý được là 100mA.

Transistor BC547 cho độ lợi dòng điện 1 chiều rất tốt và độ nhiễu thấp chính vì vậy nó rất lý tưởng để sử dụng trong những giai đoạn khuếch đại tín hiệu. Điện áp bão hòa của BC547 chỉ là 90mV nên người dùng cũng có thể sử dụng nó giống như 1 công tắc. Tần số chuyển tiếp tối đa của transistor BC547 này là 300MHz, chúng cũng sẽ hoạt động tốt trong các mạch RF có mức tần số dưới 300MHz.

BC547 là transistor có thể ứng dụng được cho nhiều mục đích khác nhau. Nó cũng có thể được dùng để thay thế cho nhiều transistor.

Hiện có dòng BJT PNP Bổ sung của BC547 là BC557. Bạn có thể sử dụng các transistor như là 2N4401, 2N2222, BC337, 2N3904 để thay thế cho transistor BC547 trong mạch điện tử.

Thông số kỹ thuật

• Loại gói: TO-92
• Transistor NPN
• Dòng cực thu tối đa (IC): 100mA
• Mức điện áp cực thu – cực phát tối đa (VCE): 45V
• Mức điện áp cực thu – cực gốc tối đa (VCB): 50V
• Mức điện áp cực phát – cực gốc tối đa (VEBO): 6V
• Tiêu tán cực thu tối đa (Pc): 500 mW
• Tần số chuyển đổi tối đa (fT): 300 MHz
• Độ lợi dòng điện 1 chiều tối thiểu và tối đa (hFE): 110 và 800
• Nhiệt độ bảo quản và hoạt động: từ mức -65 tới +150 độ C

Sơ đồ chân của BC547 là gì?

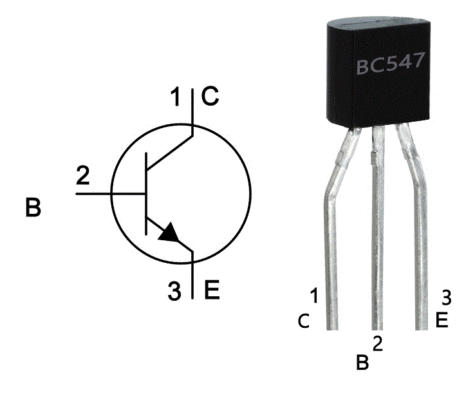

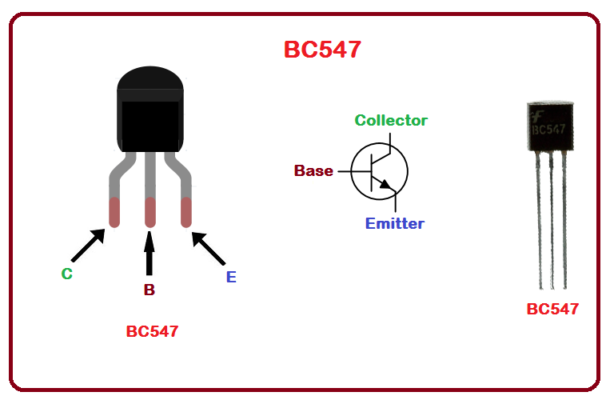

Sơ đồ chân của BC547 sẽ lần lượt theo thứ tự từ trái qua phải là chân C, chân B, chân E. Trong đó:

• Chân 1: Collector
• Chân 2: Base
• Chân 3: Emitter

Ứng dụng

Nhờ có độ lợi dòng điện 1 chiều rất tốt, độ nhiễu thấp nên là một trong những sự lựa chọn lý tưởng cho các mạch khuếch đại. Transistor BC547 có thể khuếch đại công suất, dòng điện hay điện áp tùy thuộc theo cấu hình. Có thể dùng trong các loại bộ mạch khuếch đại như là bộ khuếch đại thu chung, phát chung hay cơ sở chung.

Ngoài ra BC547 còn có một số ứng dụng nổi bật khác như:

• Mạch tiền khuếch đại âm thanh và giai đoạn khuếch đại âm thanh
• Chuyển đổi tải dưới mức 100mA
• Mạch cảm biến
• Cặp transistor Darlington
• Mạch tần số vô tuyến

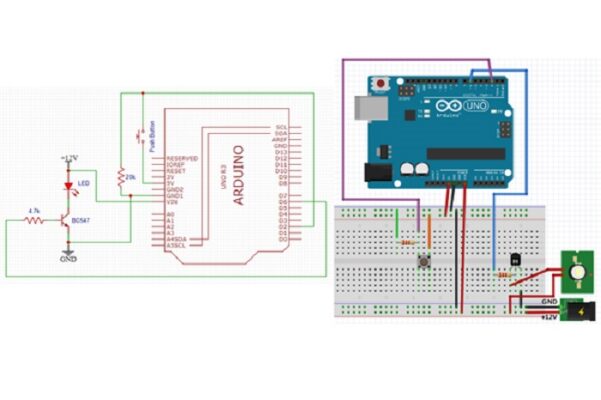

Hướng dẫn sử dụng BC547 an toàn trong các mạch điện tử

Trong bài viết tìm hiểu về BC547 là gì hôm nay chúng tôi cũng sẽ giới thiệu cho bạn biết cách sử dụng loại Transistor này một cách an toàn trong mạch điện tử. Cụ thể:

• Không được tăng tải quá mức 100mA
• Không vượt quá điện áp 45VDC trên transistor
• Luôn dùng điện trở cực gốc phù hợp để thực hiện cấp dòng điện cần thiết cho bão hòa
• Xác định đúng các cực phát, cực thu, cực gốc trước khi đặt vào mạch. Nếu đặt sai trong mạch, hãy kiểm tra lại hiệu suất của chúng vì có thể sẽ làm yếu hoặc cháy mạch bên trong transistor
• Dùng và bảo quản BC 547 ở trong mức nhiệt độ cho phép từ -65 độ C cho đến 150 độ C.

Trên đây là tổng quan những thông tin chia sẻ về BC547 là gì, những thông số kỹ thuật, sơ đồ chân và ứng dụng thực tiễn của loại linh kiện này mà Cti Supply muốn chia sẻ đến bạn!
