CON LĂN IN CAB: 5954102.001, 5954180.001 VÀ 5954245.001

Trong hệ thống máy in mã vạch công nghiệp cao cấp của thương hiệu CAB (Đức), Con lăn in CAB (Print roller / Platen roller) giữ vai trò cực kỳ quan trọng trong việc quyết định độ nét, độ chính xác và tuổi thọ của hệ thống in. Việc lựa chọn đúng con lăn chính hãng không chỉ bảo vệ đầu in CAB mà còn giúp dây chuyền vận hành liên tục mà không bị gián đoạn.

Bài viết này cung cấp thông tin kỹ thuật toàn diện về 3 mã linh kiện con lăn ép in tiêu chuẩn của CAB: 5954102.001 (Print roller DR2), 5954180.001 (Print roller DR4) và 5954245.001 (Print roller DR6).

1. Tổng Quan Về Con Lăn In CAB Và Vai Trò Trong Hệ Thống In

Con lăn in (Platen Roller) là bộ phận trục cao su đặt ngay bên dưới đầu in nhiệt. Khi máy vận hành, con lăn thực hiện hai chức năng cơ bản nhưng cốt lõi:

1. Tạo lực ép đồng đều: Nén nhãn decal và ruy-băng (Ribbon) chặt vào các điểm phát nhiệt trên đầu in.

2. Kéo/Cuộn vật liệu: Dẫn đường cho nhãn đi qua khu vực in với tốc độ và độ chính xác tuyệt đối.

Nếu con lăn bị mòn, trầy xước, đứt gãy hoặc biến dạng, áp lực ép lên đầu in sẽ không đồng đều. Điều này dẫn đến các lỗi phổ biến như:

• Bản in bị mờ một bên, mất nét hoặc sọc trắng.

• Ruy-băng in bị nhăn (ribbon wrinkle).

• Trượt nhãn, lệch vị trí in mã vạch.

• Gây ra ma sát không đều, làm giảm tuổi thọ nghiêm trọng của đầu in CAB.

Do đó, các mã Con lăn in CAB được chế tạo theo tiêu chuẩn kỹ thuật chính xác tuyệt đối của Đức để đảm bảo khả năng truyền nhiệt và chịu ma sát tối ưu.

2. Thông Số Kỹ Thuật Chi Tiết Các Mã Con Lăn In CAB.

Thương hiệu CAB thiết kế các dòng con lăn phân loại theo khổ rộng của máy in (được ký hiệu là DR2, DR4, DR6 tương ứng với đường kính/khổ rộng làm việc).

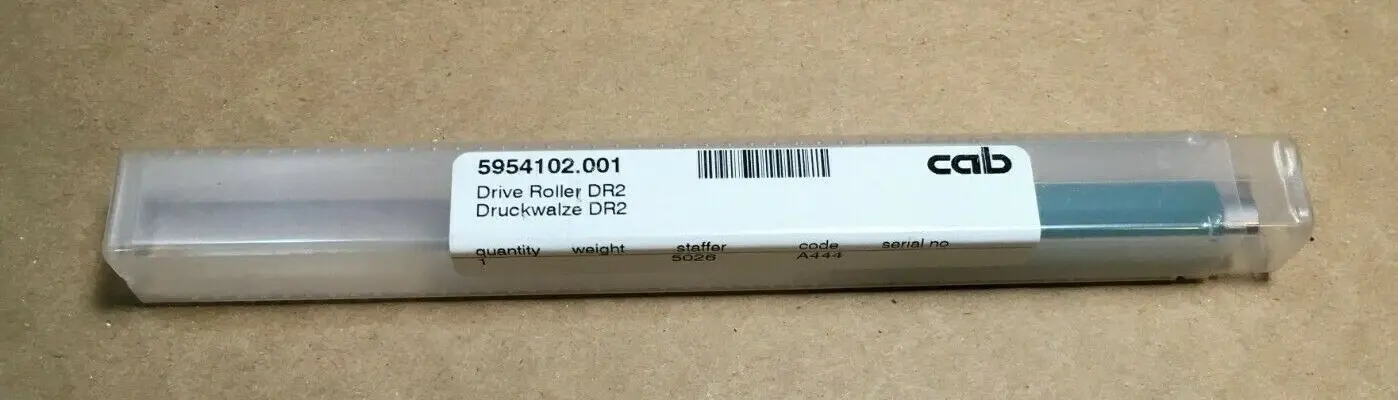

2.1. Mã phụ tùng 5954102.001 (Print roller DR2).

Mã linh kiện 5954102.001 (Print roller DR2) là dòng con lăn khổ hẹp, chuyên dùng cho các ứng dụng in tem nhãn kích thước nhỏ với độ chính xác cao.

• Mã sản phẩm (Part Number): 5954102.001

• Tên kỹ thuật: Print roller DR2

• Chiều rộng khổ in tương thích: Lên đến 57 mm (2 inch)

• Chất liệu đệm: Cao su tổng hợp Nitrile/Silicone công nghiệp chịu lực

• Đường kính trục: Tiêu chuẩn dòng DR của CAB

• Dòng máy tương thích: CAB SQUIX 2, CAB A2+ và các phiên bản máy in nhãn khổ hẹp của CAB.

• Đặc điểm nổi bật: Thiết kế đường kính nhỏ giúp giảm ma sát diện rộng, tập trung lực ép chính xác lên các dòng tem nhãn linh kiện điện tử, tem chỉ may, tem trang sức.

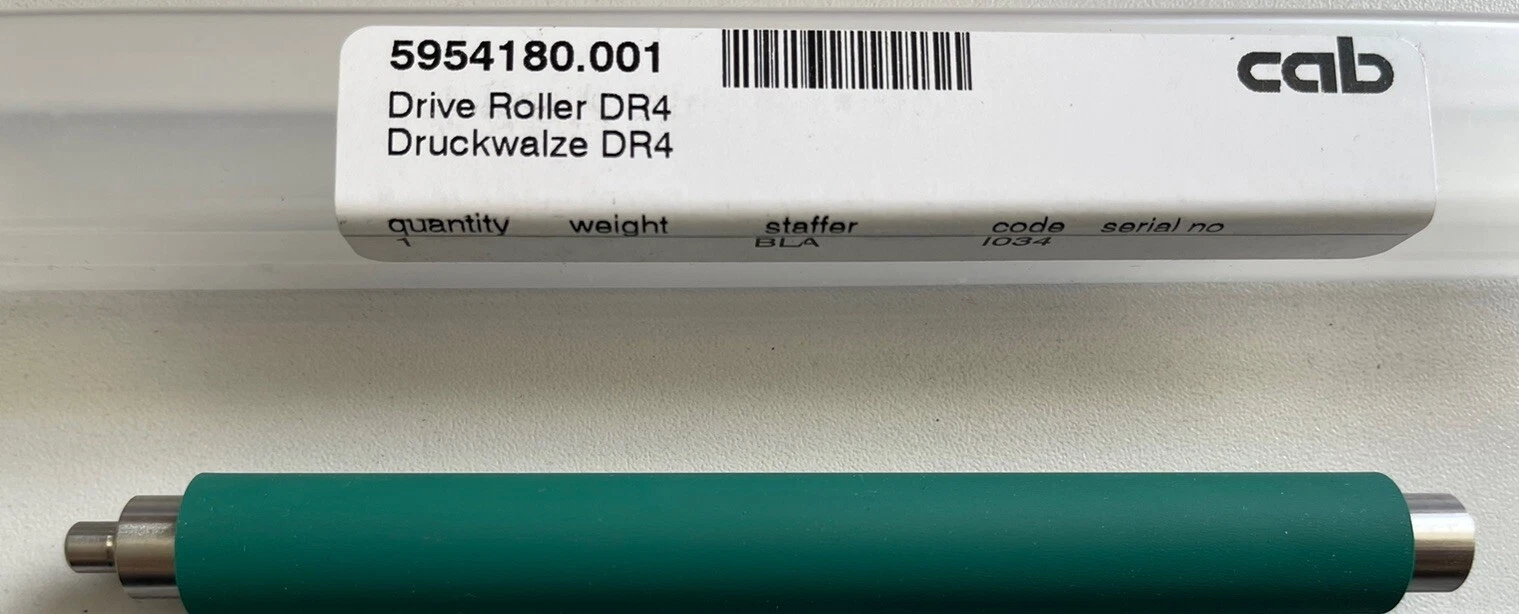

2.2. Mã phụ tùng 5954180.001 (Print roller DR4).

Mã 5954180.001 (Print roller DR4) là dòng con lăn phổ biến nhất trên thị trường, được trang bị cho toàn bộ các dòng máy in khổ 4 inch tiêu chuẩn của CAB.

• Mã sản phẩm (Part Number): 5954180.001

• Tên kỹ thuật: Print roller DR4

• Chiều rộng khổ in tương thích: Lên đến 120 mm (4 inch)

• Chất liệu đệm: Cao su Elastomer chất lượng cao, bề mặt phủ lớp chống bám dính keo

• Dòng máy tương thích: CAB SQUIX 4, SQUIX 4.3, A4+, A4.3, XC4, XD4, EOS4.

• Đặc điểm nổi bật: Khả năng chịu nhiệt và áp lực cao từ đầu in 203 dpi, 300 dpi và 600 dpi. Trục thép cường lực bên trong chống cong vênh tuyệt đối khi vận hành ở tốc độ cao (lên tới 300 mm/s).

2.3. Mã phụ tùng 5954245.001 (Print roller DR6).

Dành cho các ứng dụng in nhãn khổ lớn, mã 5954245.001 (Print roller DR6) được chế tạo đặc biệt để chịu tải trọng và lực ép trên diện rộng.

• Mã sản phẩm (Part Number): 5954245.001

• Tên kỹ thuật: Print roller DR6

• Chiều rộng khổ in tương thích: Lên đến 180 mm (6 inch)

• Chất liệu đệm: Cao su tổng hợp chuyên dụng cho máy in công nghiệp nặng

• Dòng máy tương thích: CAB SQUIX 6.3, CAB A6+ và các hệ thống in thùng carton, nhãn hóa chất GHS.

• Đặc điểm nổi bật: Độ phẳng bề mặt và độ đồng tâm vượt trội trên toàn bộ chiều dài 180 mm, đảm bảo lực nén không bị suy giảm ở hai đầu trục.

2.4. Bảng tổng hợp so sánh kỹ thuật:

Thông số kỹ thuật	5954102.001 (Print roller DR2)	5954180.001 (Print roller DR4)	5954245.001 (Print roller DR6)
Khổ rộng vật liệu tối đa	57 mm (~2 inch)	120 mm (~4 inch)	180 mm (~6 inch)
Chất liệu bề mặt	Synthetic Rubber / Silicone	High-durability Elastomer	Industrial Heavy-duty Rubber
Khả năng chịu nhiệt	Lên đến 100°C	Lên đến 120°C	Lên đến 120°C
Hệ thống khóa trục	Quick-release (Tháo lắp nhanh)	Quick-release (Tháo lắp nhanh)	Quick-release (Tháo lắp nhanh)
Dòng máy tương thích tiêu chuẩn	SQUIX 2, A2+	SQUIX 4, A4+, XC4, XD4	SQUIX 6.3, A6+
Ứng dụng chính	Tem điện tử, nhãn nhỏ	Tem logistics, tem sản phẩm	Tem thùng hàng, tem hóa chất

3. Đặc Tính Kỹ Thuật Nổi Bật Của Con Lăn In CAB.

Để đạt được chất lượng in ấn chuẩn HD và bảo vệ tối đa cho đầu in CAB, các kỹ sư Đức đã tích hợp nhiều đặc tính kỹ thuật vượt trội vào dòng con lăn DR2, DR4 và DR6:

3.1. Độ đồng tâm (Concentricity).

Độ lệch đường kính (runout tolerance) của con lăn CAB được kiểm soát dưới mức micromet. Độ đồng tâm cao đảm bảo rằng khi con lăn quay, lực nén lên đầu in CAB hoàn toàn không đổi theo thời gian. Điều này loại bỏ hoàn toàn hiện tượng bản in lúc mờ lúc đậm theo từng vòng quay của trục.

3.2. Khả năng đàn hồi và phục hồi bề mặt (Elastic Recovery).

Lớp cao su bề mặt của các mã 5954102.001 (Print roller DR2), 5954180.001 (Print roller DR4) và 5954245.001 (Print roller DR6) có chỉ số độ cứng Shore A được tính toán tối ưu. Khi chịu áp lực liên tục từ đầu in, cao su không bị biến dạng vĩnh viễn (indentation set), giữ nguyên độ đàn hồi dù vận hành 24/7.

3.3. Kháng hóa chất và keo dán (Adhesive & Chemical Resistance).

Trong quá trình in, keo từ tem nhãn decal hoặc mực từ ruy-băng dễ dàng bám dính vào trục. Con lăn CAB chính hãng được xử lý bề mặt giúp chống bám dính hóa chất, không bị chai cứng hoặc mủn khi tiếp xúc với cồn lau vệ sinh (IPA – Isopropyl Alcohol).

3.4. Thiết kế tháo lắp nhanh (Quick-Release Mechanism).

Một điểm mạnh kỹ thuật tuyệt vời của các dòng máy in CAB là cơ chế thay thế con lăn không cần công cụ phức tạp (Tool-less replacement). Người dùng chỉ cần thao tác mở chốt khóa là có thể tháo lắp các mã con lăn 5954102.001, 5954180.001 hay 5954245.001 trong vòng vài giây, giúp tối ưu hóa thời gian dừng máy (downtime).

3.5. Khả năng chống tĩnh điện (Anti-static Properties).

Ma sát giữa ruy-băng, giấy in và con lăn cao su ở tốc độ cao sinh ra lượng tĩnh điện rất lớn. Con lăn in CAB tích hợp vật liệu dẫn tĩnh điện an toàn, giải phóng điện tích qua khung máy, bảo vệ các vi mạch nhạy cảm trên đầu in CAB không bị đánh thủng do phóng điện.

4. Điểm Mạnh.

Việc sử dụng con lăn chính hãng thay vì các loại con lăn tương đương (OEM/không rõ nguồn gốc) mang lại những lợi ích kinh tế và kỹ thuật rõ rệt:

1. Bảo vệ đầu in CAB đắt tiền: Đầu in nhiệt là linh kiện có giá trị cao nhất trong máy in. Con lăn chính hãng có bề mặt phẳng mịn tuyệt đối, ngăn ngừa các điểm áp lực cục bộ (hotspots) làm cháy các điểm đi-ốt nhiệt trên đầu in.

2. Đảm bảo độ chuẩn xác của mã vạch (Barcode Verifier Standard): Mã vạch in ra đạt tiêu chuẩn ISO/IEC với các đường nét sắc cạnh, không bị lem mực hay đứt đoạn, giúp máy quét dễ dàng đọc mã ngay từ lần quét đầu tiên.

3. Tiết kiệm chi phí vận hành lâu dài: Tuy chi phí đầu tư ban đầu của con lăn chính hãng CAB cao hơn linh kiện trôi nổi, nhưng tuổi thọ của 5954180.001 (Print roller DR4) hay 5954245.001 (Print roller DR6) cao gấp 3 – 5 lần, giảm chi phí thay mới và rủi ro hỏng hóc dây chuyền.

4. Giảm thiểu lỗi kẹt giấy và nhăn ruy-băng: Hệ số ma sát bề mặt được tinh chỉnh chuẩn xác giúp kéo vật liệu mượt mà, không bị hiện tượng trượt nhãn hay lệch lề.

5. Ứng Dụng Thực Tế Trong Sản Xuất Công Nghiệp.

Nhờ tính linh hoạt và độ bền vượt trội, các mã Con lăn in CAB được ứng dụng rộng rãi trong nhiều ngành sản xuất đòi hỏi khắt khe:

• Ngành điện tử & Bán dẫn (Sử dụng 5954102.001 – DR2): In các loại tem nhãn siêu nhỏ (2mm x 2mm) dán trên bo mạch PCB, linh kiện chip. Lực ép chính xác của DR2 giúp hiển thị rõ ràng các mã QR Code và DataMatrix kích thước cực nhỏ.

• Ngành Chế biến Gỗ, Ô tô, Logistics (Sử dụng 5954180.001 – DR4): In tem quản lý kho, tem Serial Number, tem phụ sản phẩm với tần suất liên tục hàng ngày.

• Ngành Hóa chất, Dược phẩm & Thùng carton (Sử dụng 5954245.001 – DR6): In nhãn Cảnh báo GHS, nhãn thùng Pallet kích thước lớn. Khổ rộng của DR6 đảm bảo bao phủ toàn bộ bề mặt tem lớn mà không bị thiếu lực ép ở mép.
