Máy Tách Mạch In CAB MAESTRO & HEKTOR

Các dòng thiết bị tách mạch của hãng CAB được thiết kế để giải quyết triệt để các rủi ro trong công đoạn hậu kỳ SMT:

• Triệt tiêu ứng suất cơ học: Ngăn ngừa nứt vỡ mối hàn micro.
• Bảo vệ linh kiện nhạy cảm: An toàn cho tụ gốm, IC sát rìa.
• Đảm bảo tính thẩm mỹ: Đường cắt nhẵn mịn, không bavia, không xước.
• Nâng cao năng suất sản xuất: Cắt nhanh, chuẩn xác, thay thế thao tác tay.
• Tương thích vật liệu đa dạng: Xử lý tốt từ FR4 đến mạch lõi nhôm.

Dòng MAESTRO sử dụng cơ chế dao cắt tròn (Circular blade) phối hợp với dao thẳng (Linear blade) để tách các bo mạch đã được phay sẵn rãnh chữ V (V-score/V-cut).

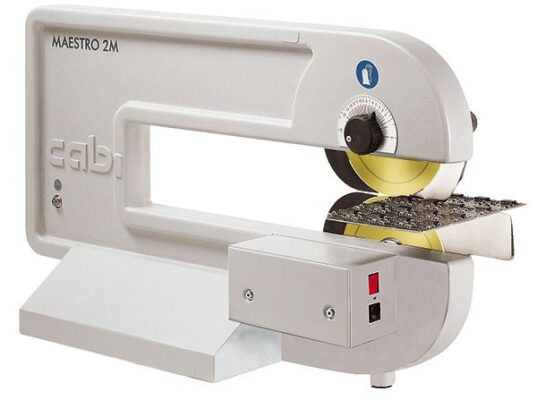

• Cơ chế: Vận hành thủ công (Maestro 2) hoặc bằng động cơ (Maestro 2M).
• Đặc tính: Thiết kế bàn nhỏ, người dùng đẩy bo mạch qua lưỡi dao.
• Độ dài cắt tối đa: Không giới hạn hành trình hành trình.

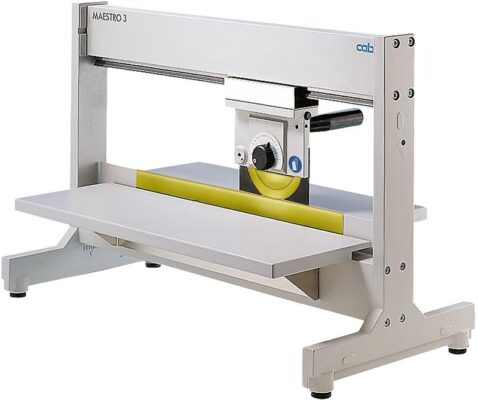

• Cơ chế: Vận hành thủ công bằng cách gạt tay đẩy.
• Đặc tính: Khoảng cách dao chỉnh tay bằng núm vặn chính xác.
• Độ dài cắt tối đa: Tách được panel có chiều dài lên tới 450 mm.

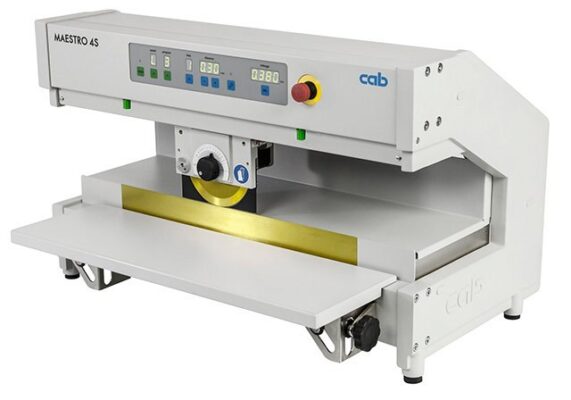

• Cơ chế: Điều khiển hoàn toàn bằng động cơ bước qua màn hình.
• Cắt nhiều lượt (Multi-step): Cho phép cắt 1 đường thành tối đa 5 lượt. Chi tiết này giúp giảm ứng suất cơ học xuống mức thấp nhất.
• Lưu trữ chương trình: Nhớ đến 9 chương trình cài đặt khoảng cách dao.
• Độ dài cắt: Tùy chọn phiên bản 450 mm hoặc 600 mm.

• Cơ chế: Động cơ điện bán tự động tương tự bản 4S.
• Đặc tính: Khoảng thông thủy phía trên và dưới lưỡi dao được mở rộng. Thiết kế này giúp tránh va chạm với các linh kiện cắm (Through-hole) có chiều cao lớn nằm sát đường cắt.

• Cơ chế: Tích hợp băng tải tự động và cổng kết nối SMEMA.
• Đặc tính: Có thể lắp đồng thời lên đến 15 cặp lưỡi dao song song. Thiết bị cho phép tách nhiều dải mạch cùng một lúc.

• Ngành sản xuất đèn LED: Cắt mạch nhôm (Aluminium PCB) thanh dài.
• Thiết bị IoT & Smarthome: Tách các mạch FR4 có mật độ linh kiện dày.
• Điện tử ô tô (Automotive): Đáp ứng tiêu chuẩn kiểm soát ứng suất khắt khe.

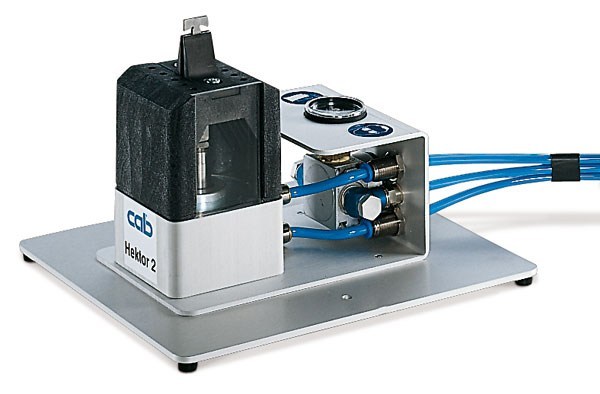

Đối với các bo mạch được định hình bằng phương pháp phay CNC bỏ đặc (Tab-routing) giữ lại các cuống nối nhỏ (Stamp/Tab), dòng máy HEKTOR là giải pháp thay thế hoàn hảo cho việc dùng kìm bấm tay.

• Cơ chế hoạt động: Sử dụng lưỡi dao dập dạng bấm chuyển động bằng khí nén.
• Thiết kế ma-trận dao: Lưỡi dao chữ T hoặc chữ L (độ dày từ 1.5 mm đến 3.0 mm) phù hợp với mọi độ rộng của rãnh phay.
• Vận hành an toàn: Kích hoạt bằng bàn đạp chân (Foot switch) tiện lợi.
• Áp suất khí nén: Hoạt động ổn định ở mức áp suất tiêu chuẩn 6 bar.

• Công dụng: Chặt đứt các cuống nối cực kỳ dứt khoát, không làm cong vênh bo mạch, bề mặt vết cắt sau khi dập phẳng đều và không cần mài lại.
• Ứng dụng: Phù hợp cho các bo mạch viễn thông, mạch nguồn chịu tải, hoặc các bo mạch có hình dạng dị hình (tròn, lục giác, uốn lượn) không thể cắt bằng dao thẳng.

Để tối ưu chi phí đầu tư và hiệu suất vận hành, doanh nghiệp có thể lựa chọn thiết bị dựa trên cấu trúc bo mạch và sản lượng:

• Chọn CAB HEKTOR 2: Khi bo mạch thiết kế dạng ghép panel bằng cuống nối (Tabs).
• Chọn MAESTRO 2 / 2M / 3E: Khi sản lượng nhỏ, chạy mẫu (Prototype), hoặc ngân sách thấp.
• Chọn MAESTRO 4S / 4X: Khi sản lượng trung bình đến lớn, mạch sử dụng vật liệu cứng (lõi nhôm) hoặc linh kiện nhạy cảm đặt sát đường V-cut.
• Chọn MAESTRO 5L: Khi cần tích hợp dây chuyền SMT Inline tự động hóa hoàn toàn 100%.

Dưới đây là bảng so sánh chi tiết, trực quan giữa các dòng máy tách mạch in MAESTRO và HEKTOR. Bảng được thiết kế tối ưu, giúp bạn dễ dàng đối chiếu thông số kỹ thuật và tìm ra thiết bị phù hợp nhất cho nhà máy.

• Nếu mạch của bạn có linh kiện đặt sát rìa cắt hoặc là mạch nhôm: Hãy ưu tiên MAESTRO 4S hoặc 4X.
• Nếu bạn muốn tích hợp thẳng vào robot/băng tải SMT không cần người vận hành: Chọn MAESTRO 5L.
• Nếu mạch của bạn không có rãnh V-cut mà thiết kế dạng nối chấm tròn/cuống bẻ: HEKTOR 2 là lựa chọn duy nhất phù hợp.

Nếu bạn cần tôi hỗ trợ tính toán chi phí vận hành, chọn kích thước lưỡi dao cụ thể cho từng model, hoặc lập biểu mẫu đánh giá ROI (Tỷ suất hoàn vốn) cho dự án đầu tư máy này, hãy cho tôi biết:

• Độ dày bo mạch và độ sâu rãnh V-cut hiện tại của bạn là bao nhiêu?
• Nhà máy của bạn đang chạy bao nhiêu ca một ngày?

Đầu tư máy tách mạch in CAB MAESTRO và HEKTOR là bước đi chiến lược giúp các nhà máy EMS nâng cao tỷ lệ thành phẩm (Yield rate), loại bỏ lỗi nứt ngầm linh kiện và chuẩn hóa quy trình sản xuất theo tiêu chuẩn quốc tế.

Để nhận tư vấn chuyên sâu về cấu hình lưỡi dao, thử nghiệm cắt mẫu (Demo) và báo giá chính hãng thiết bị CAB tại Việt Nam, hãy liên hệ ngay với chúng tôi hôm nay.
