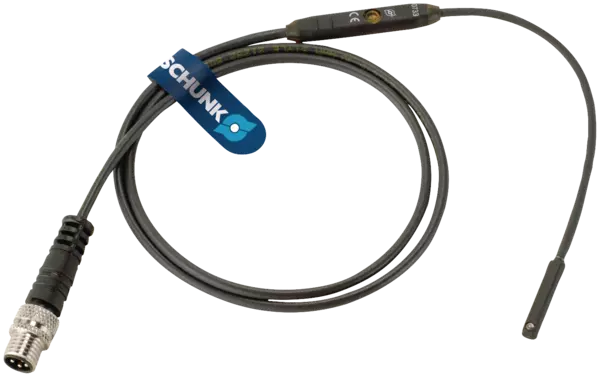

Cảm Biến 301032 (MMS 22-S-M8-PNP)

Trong các dây chuyền tự động hóa, việc xác định chính xác vị trí hành trình của tay kẹp robot hay các cơ cấu xylanh là yêu cầu cơ bản để hệ thống vận hành đồng bộ. Để thực hiện nhiệm vụ này, hãng SCHUNK đã phát triển dòng cảm biến từ tính mã 301032, thường được gọi phổ biến là MMS 22-S-M8-PNP. Thiết bị đóng vai trò nhận diện trạng thái đóng/mở hoặc giới hạn hành trình và gửi tín hiệu về bộ điều khiển trung tâm.

Bài viết dưới đây sẽ cung cấp các thông tin chi tiết về thông số kỹ thuật, nguyên lý hoạt động và những ứng dụng thực tế của dòng cảm biến này trong sản xuất công nghiệp.

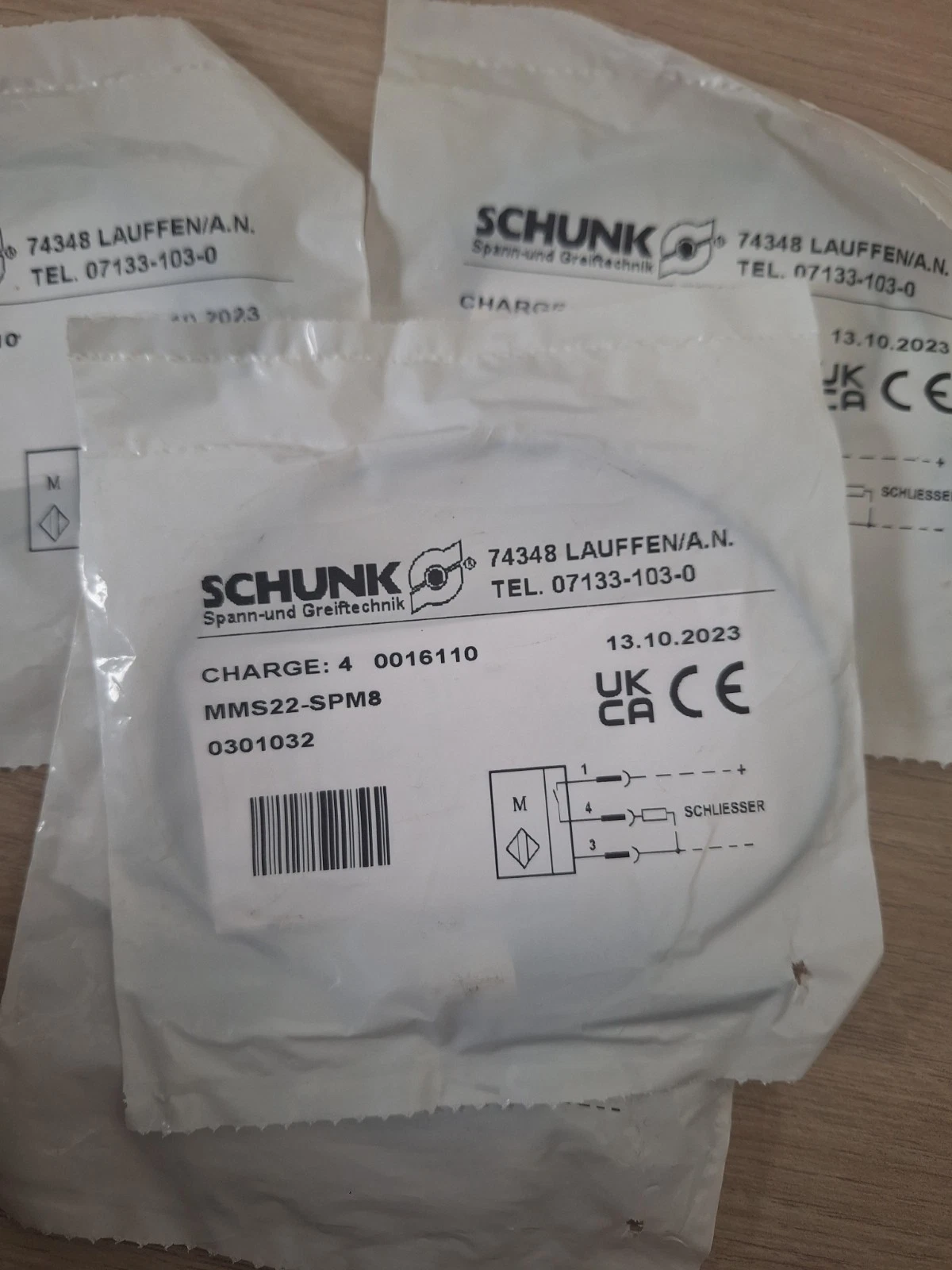

1. Tổng Quan Về Cảm Biến 301032 Và MMS 22-S-M8-PNP SCHUNK.

Thương hiệu SCHUNK đến từ Đức từ lâu đã khẳng định vị thế dẫn đầu toàn cầu trong lĩnh vực công nghệ kẹp (Gripping Systems) và thiết bị giữ phôi. Để tối ưu hóa hoạt động và đảm bảo tính đồng bộ tuyệt đối cho các module cơ khí tự động hóa của mình, SCHUNK đã đồng thời nghiên cứu phát triển các giải pháp cảm biến chuyên dụng đi kèm.

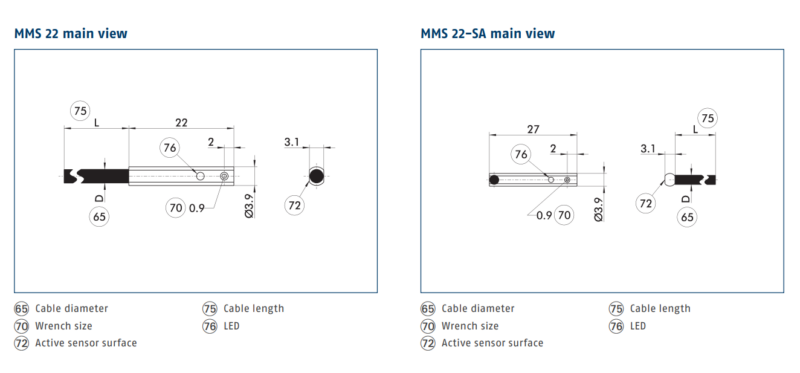

Cảm biến 301032 (tên ký hiệu kỹ thuật đầy đủ là MMS 22-S-M8-PNP) là dòng cảm biến từ tính dạng điện tử (electronic magnetic switch) được thiết kế đặc biệt để lắp đặt trực tiếp vào rãnh chữ C (C-slot / C-groove) của các thiết bị cơ khí. Sản phẩm có chức năng phát hiện không tiếp xúc vị trí của piston hoặc các chi tiết chuyển động bên trong thiết bị thông qua từ trường vĩnh cửu.

Với việc tích hợp đầu ra kiểu PNP thông dụng cùng chuẩn kết nối M8 linh hoạt, thiết bị này dễ dàng truyền tín hiệu trạng thái (như “đã kẹp”, “đã mở”, “hết hành trình”) về bộ điều khiển trung tâm PLC một cách tức thời, chính xác và không có độ trễ.

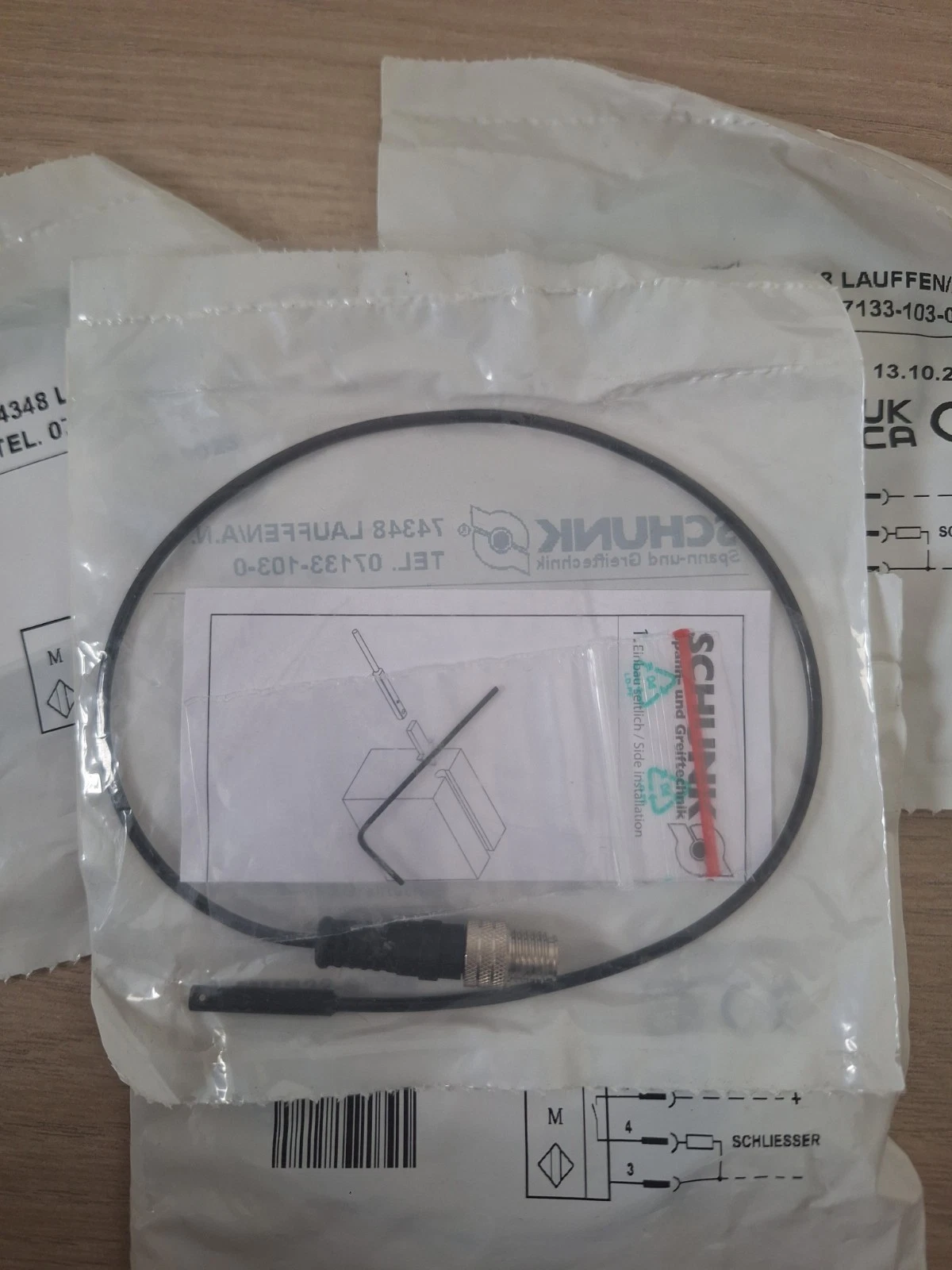

2. Đặc Tính Kỹ Thuật Chi Tiết Của Cảm Biến MMS 22-S-M8-PNP.



Để giúp các kỹ sư dễ dàng lựa chọn thiết bị phù hợp với bản vẽ thiết kế hệ thống, dưới đây là bảng thông số kỹ thuật chi tiết của dòng cảm biến 301032 được tổng hợp trực tiếp từ catalog của nhà sản xuất SCHUNK:

Thông số kỹ thuật cốt lõi	Chi tiết thông số
Mã định danh sản phẩm (Part Number)	301032
Ký hiệu model kỹ thuật	MMS 22-S-M8-PNP
Nguyên lý đo lường (Measuring Principle)	Từ tính điện tử (Magnetic)
Loại tín hiệu ngõ ra (Switching Type)	PNP
Chức năng đóng ngắt (Switching Function)	Thường mở (Closer / Normally Open – NO)
Số lượng điểm chuyển mạch (Switching Points)	1 điểm
Điện áp định mức (Nominal Voltage)	24 V DC
Phạm vi điện áp hoạt động (Operating Voltage)	10.0 V DC đến 30.0 V DC
Kiểu kết nối điện (Electrical Connection)	Đầu nối giắc cắm M8, 3 chân (3-pin Male Connector)
Chiều dài dây cáp (Cable Length)	30 cm (0.3 m)
Vật liệu vỏ cảm biến (Housing Material)	Nhựa Polyamide cao cấp (PA)
Vật liệu bọc dây cáp (Cable Sheath Material)	Polyurethane (PUR) chống dầu, dẻo dai
Cấp bảo vệ chống bụi & nước (Protection Class)	IP67 (khi được cắm giắc kết nối hoàn chỉnh)
Nhiệt độ môi trường hoạt động lý tưởng	Từ -20 °C đến +80 °C
Đèn hiển thị trạng thái (LED display)	Tích hợp đèn LED trực tiếp trên thân cảm biến
Tính năng an toàn mạch điện	Chống ngắn mạch, chống ngược cực nguồn cấp

3. Nguyên Lý Hoạt Động.

Dòng sản phẩm MMS 22-S-M8-PNP hoạt động dựa trên nguyên lý cảm ứng từ trường điện tử không tiếp xúc và không gây hao mòn cơ học. Bên trong các module chấp hành tự động của SCHUNK (chẳng hạn như tay kẹp khí nén hay xylanh), nhà sản xuất luôn tích hợp sẵn một vòng nam châm vĩnh cửu đi liền với bộ phận piston chuyển động.

Khi thiết bị hoạt động, piston di chuyển mang theo vòng nam châm tiến vào vùng nhận diện nhạy cảm của cảm biến 301032. Lúc này, cường độ từ trường đi xuyên qua lớp vỏ nhựa của rãnh kẹp và tác động trực tiếp lên hệ thống mạch cầu điện trở sắt từ bên trong cảm biến. Sự thay đổi đột ngột của từ trường sẽ làm biến đổi giá trị điện trở trong mạch, từ đó tạo ra một tín hiệu điện áp chênh lệch.

Bộ so sánh (comparator) tích hợp trong vi mạch của cảm biến lập tức xử lý tín hiệu này, kích hoạt đóng mạch ngõ ra dạng PNP và gửi dòng điện 24 V DC về bộ xử lý trung tâm PLC. Đồng thời, đèn LED siêu sáng trên thân của MMS 22-S-M8-PNP sẽ bật sáng giúp kỹ thuật viên dễ dàng quan sát trạng thái chuyển mạch bằng mắt thường. Ngược lại, khi piston lùi về, nam châm cách xa cảm biến, từ trường suy giảm dưới ngưỡng quy định khiến cảm biến ngắt lệnh ngõ ra ngay lập tức.

4. Công Dụng.

Trong các dây chuyền sản xuất tự động khép kín, cảm biến 301032 đóng vai trò tương tự như “giác quan” giúp hệ thống tự động nhận biết và kiểm soát dòng chảy công việc. Những công dụng thực tế nổi bật bao gồm:

• Xác định chính xác vị trí hành trình: Thiết bị giúp xác nhận xem tay kẹp robot đã thực hiện xong hành trình kẹp giữ sản phẩm hay chưa, hoặc kiểm tra xem cơ cấu xylanh đã thu hồi hoàn toàn về vị trí gốc an toàn hay chưa.

• Phòng ngừa sự cố va đập, hỏng hóc: Nếu tay kẹp gắp trượt phôi hoặc chưa mở ra hết chu trình mà robot đã di chuyển, cảm biến MMS 22-S-M8-PNP sẽ lập tức gửi tín hiệu cảnh báo ngắt hành trình về PLC để dừng khẩn cấp hệ thống, tránh việc va chạm gây gãy hỏng cánh tay robot hoặc làm móp méo sản phẩm.

• Tối ưu hóa thời gian chu kỳ (Cycle Time): Nhờ thời gian phản hồi cực nhạy (chỉ khoảng 0.001 giây) và tần số chuyển mạch cao, cảm biến giúp loại bỏ các khoảng thời gian trễ không cần thiết, cho phép máy móc chuyển sang công đoạn tiếp theo ngay khi vừa kết thúc hành trình trước đó.

5. Ứng Dụng.

Nhờ thiết kế biên dạng C-slot cực kỳ nhỏ gọn kết hợp cùng độ tin cậy vận hành ở mức tuyệt đối, mã sản phẩm cảm biến 301032 hiện đang xuất hiện dày đặc trong nhiều cấu trúc máy móc công nghiệp đa dạng:

• Hệ thống robot gắp và đặt (Pick and Place): Cảm biến được gắn chìm trực tiếp vào các dòng kẹp 2 ngón song song, kẹp 3 ngón tâm nổi tiếng của SCHUNK (ví dụ dòng PGN-plus, PGB…) nhằm phục vụ công tác gắp nhả linh kiện điện tử, chip bán dẫn, hoặc các chi tiết cơ khí trên băng tải.

• Dây chuyền đóng gói và dán nhãn tự động: Giám sát hành trình dịch chuyển của các cơ cấu xylanh đẩy thùng carton, cánh tay nâng hạ pallet hay các kẹp giữ bao bì màng nhựa tốc độ cao.

• Ứng dụng trên đồ gá và máy CNC: Lắp đặt trong các hệ thống đồ gá thông minh (automated fixtures) để xác nhận phôi gia công đã được kẹp chặt hoàn toàn trước khi trục chính của máy CNC tiến hành cắt gọt kim loại, đảm bảo an toàn lao động tối đa.

• Ngành sản xuất thực phẩm và dược phẩm: Với kết cấu vỏ PA bọc kín hoàn toàn đạt tiêu chuẩn IP67, MMS 22-S-M8-PNP vận hành mượt mà bên trong các tủ máy phân loại, đóng chai thuốc – nơi thường xuyên có sự xuất hiện của độ ẩm, bụi mịn hoặc hóa chất tẩy rửa nhẹ.

6. Những Điểm Mạnh.

Không phải ngẫu nhiên mà các đơn vị tích hợp hệ thống và các nhà máy sản xuất lớn luôn chỉ định sử dụng mã sản phẩm 301032 của thương hiệu SCHUNK. Thiết bị sở hữu những ưu điểm vượt trội cốt lõi so với các dòng cảm biến phổ thông trên thị trường:

Thiết kế C-slot chìm hoàn toàn tối ưu không gian: Cảm biến được đưa vào rãnh chữ C có sẵn trên thân thiết bị chấp hành và cố định chắc chắn bằng một vít lục giác chìm. Thiết kế thông minh này giúp cảm biến nằm gọn gàng dưới bề mặt kim loại, loại bỏ hoàn toàn các phần lồi ra ngoài, từ đó triệt tiêu nguy cơ va quệt từ bên ngoài làm gãy vỡ cảm biến trong lúc các trục robot di chuyển đan xen nhau.

• Dây cáp chất liệu PUR dẻo dai, bền bỉ: Khác với các dòng cảm biến giá rẻ sử dụng cáp nhựa PVC dễ bị mủn và nứt gãy sau một thời gian tiếp xúc với hóa chất, dây dẫn của cảm biến 301032 được bọc bằng chất liệu Polyurethane (PUR) cao cấp. Nhờ vậy, cáp có khả năng chịu uốn động liên tục với bán kính uốn cực nhỏ (chỉ 22 mm), kháng dầu máy, kháng nhũ tương làm mát CNC và chống chịu ma sát cơ học cực tốt.

• Chống nhiễu từ trường ngoại vi xuất sắc: Sự phối hợp hoàn hảo giữa thuật toán vi xử lý xung và độ nhạy vật liệu giúp dòng MMS 22-S-M8-PNP loại bỏ hoàn toàn các hiện tượng nhiễu từ trường sinh ra từ các nguồn xung quanh như motor điện, biến tần hay các máy hàn công nghiệp hoạt động lân cận.

• An toàn tuyệt đối với các cơ chế bảo vệ tích hợp: Sản phẩm được trang bị sẵn tính năng chống ngắn mạch (Short circuit protection) và chống đảo ngược cực nguồn điện (Polarity reversal protection). Do đó, ngay cả khi kỹ thuật viên nhà máy vô tình đấu nối nhầm dây trong quá trình lắp đặt, cảm biến vẫn được bảo vệ an toàn mà không bị cháy nổ vi mạch.

• Thay thế, bảo trì nhanh gọn bằng giắc cắm M8: Cấu trúc đầu nối M8 chuẩn công nghiệp 3 chân cho phép kỹ thuật viên tháo rời cảm biến hỏng và lắp cảm biến mới vào thay thế chỉ trong vài giây, hoàn toàn không cần phải tốn công sức đi lại toàn bộ đường dây cáp dài từ vị trí robot về tận tủ điện trung tâm.
