Bạn đang tìm kiếm một giải pháp dẫn hướng tuyến tính mạnh mẽ, chính xác, và đáng tin cậy cho các ứng dụng công nghiệp tải trọng lớn? Thanh dẫn hướng vít ROLLON TVS 220 chính là câu trả lời. Với thiết kế tối ưu và công nghệ chế tạo tiên tiến của ROLLON – thương hiệu hàng đầu từ Ý, sản phẩm TVS 220 mang lại hiệu suất vượt trội cho các hệ thống tự động hóa và máy móc công cụ.
CTI Supply tự hào là đại lý chính thức của ROLLON tại Việt Nam, cam kết cung cấp sản phẩm Thanh dẫn hướng vít TVS 220 chính hãng, giá cả cạnh tranh, cùng dịch vụ hỗ trợ kỹ thuật và tư vấn chuyên sâu.
Thanh dẫn hướng vít ROLLON TVS 220 là một bộ truyền động tuyến tính cao cấp, sử dụng công nghệ Vít Me Bi (Ball Screw), được thiết kế chuyên biệt cho các ứng dụng yêu cầu tải trọng lớn và độ chính xác vượt trội.
1.Đặc Tính Kỹ Thuật.
1.1. Cấu hình và Kích thước.

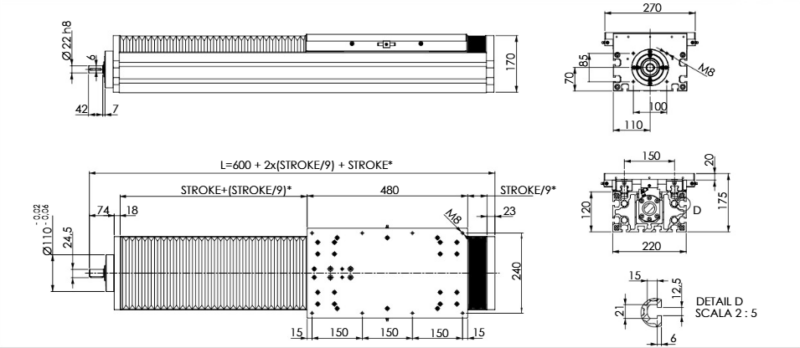

Sản phẩm mang mã TVS 220, chỉ định đây là kích thước lớn nhất trong dòng TVS (High Load Ball Screw Actuators) của ROLLON. Kích thước này đảm bảo khả năng chịu tải tối đa và độ cứng vững tổng thể xuất sắc, ngay cả khi xử lý các mô-men xoắn lớn do tải trọng nằm ngoài tâm trục.
1.2. Hệ thống Truyền động và Độ Chính xác.
- Truyền động: Hệ thống sử dụng Vít Me Bi với đường kính tiêu chuẩn thường là $\phi 32\text{ mm}$, cho phép truyền lực đẩy lớn và giảm thiểu ma sát.
- Bước Ren: TVS 220 cung cấp nhiều tùy chọn bước ren (như $5\text{ mm}$, $10\text{ mm}$, $20\text{ mm}$, $32\text{ mm}$), giúp người dùng cân bằng giữa tốc độ chuyển động (bước ren lớn) và lực đẩy/khả năng tự khóa (bước ren nhỏ).
- Cấp Độ Chính xác: Sản phẩm đạt cấp độ chính xác tiêu chuẩn ISO 7 (P7), đảm bảo khả năng định vị và lặp lại vị trí cao. Tùy theo yêu cầu ứng dụng khắt khe hơn, có thể nâng cấp lên cấp độ ISO 5 (P5).
1.3. Dẫn hướng và Khả năng Tải.
Cơ cấu trượt (carriage/slider) được dẫn hướng trên các thanh ray tuyến tính chịu tải nặng chất lượng cao (thường là ray vuông hoặc ray trượt đặc biệt của ROLLON). Đây là yếu tố then chốt giúp TVS 220 có khả năng:
- Chịu được tải trọng radial (hướng tâm) và tải trọng dọc trục rất cao.
- Chống lại các lực mô-men xoắn (Moment Resistance) theo ba trục, đặc biệt quan trọng trong các ứng dụng cantilever (tải trọng treo).
1.4. Hiệu suất và Bảo vệ.
- Hành trình và Tốc độ: Sản phẩm hỗ trợ hành trình làm việc dài lên đến $3500\text{ mm}$ (3.5 mét). Tốc độ tuyến tính tối đa có thể đạt khoảng $1.5\text{ m/s}$, phụ thuộc vào cấu hình bước ren và giới hạn tốc độ tới hạn (critical speed) của vít me bi theo chiều dài.
- Bảo vệ Môi trường: Toàn bộ vít me bi và ray dẫn hướng được bảo vệ bằng hệ thống ống thổi (Bellows) co giãn, ngăn chặn hiệu quả sự xâm nhập của bụi bẩn, chip phôi, và chất lỏng, từ đó kéo dài tuổi thọ và giảm tần suất bảo trì cho trục.
- Tương thích Động cơ: Cơ cấu gắn động cơ được thiết kế linh hoạt, đi kèm với các bộ khớp nối và mặt bích tiêu chuẩn, dễ dàng tích hợp với hầu hết các loại động cơ Servo hoặc Stepper phổ biến.
2. Công Dụng và Ứng Dụng Đa Dạng.
Thanh dẫn hướng vít TVS 220 được thiết kế để giải quyết những bài toán chuyển động tuyến tính đòi hỏi tải nặng, độ cứng vững cao, và độ chính xác lặp lại tuyệt đối.
2.1. Công Dụng Chính:
- Chuyển động chính xác: Cung cấp khả năng định vị và lặp lại vị trí với độ chính xác cao, nhờ vào vít me bi cấp độ ISO 7 (hoặc ISO 5).
- Chịu tải trọng lớn: Đặc biệt hiệu quả trong các ứng dụng chịu tải trọng theo phương xuyên tâm và trục.
- Cấu hình trục đơn tối ưu: Lý tưởng cho các hệ thống chỉ sử dụng một trục dẫn hướng nhưng phải đối phó với mô-men xoắn lớn do tải trọng nằm ngoài tâm (overhung loads).
2.2. Ứng Dụng Tiêu Biểu:
- Máy công cụ (CNC): Trục Z hoặc các trục chuyển động yêu cầu độ cứng cao.
- Thiết bị nâng hạ và định vị tải nặng: Trong ngành logistics, kho tự động (AS/RS).
- Máy hàn, cắt Laser/Plasma: Đảm bảo sự ổn định của đầu công cụ.
- Công nghiệp ô tô: Các hệ thống lắp ráp và kiểm tra tự động.
- Hệ thống đóng gói tải nặng: Chuyển động nhanh, chính xác cho các pallet hoặc sản phẩm lớn.
3. Nguyên Lý Hoạt Động của TVS 220.
Thanh dẫn hướng vít TVS 220 hoạt động dựa trên nguyên lý truyền động bằng vít me bi (Ball Screw).
- Chuyển đổi chuyển động: Động cơ gắn vào đầu vít me bi (thông qua khớp nối) quay theo hai chiều.
- Truyền động: Vít me bi chuyển chuyển động quay của động cơ thành chuyển động tuyến tính (tịnh tiến) của cơ cấu trượt (slider/carriage) nhờ vào các viên bi lăn trong đai ốc bi (ball nut).
- Dẫn hướng: Cơ cấu trượt được dẫn hướng trên các thanh ray tuyến tính chất lượng cao (thường là ray vuông hoặc ray dẫn hướng chịu tải nặng của ROLLON), đảm bảo cơ cấu di chuyển thẳng, ổn định, chịu được tải trọng và mô-men xoắn từ mọi hướng.
- Bảo vệ: Ống thổi bảo vệ (bellows) co giãn theo hành trình, giúp giữ vít me bi và ray dẫn hướng sạch sẽ, kéo dài tuổi thọ và duy trì độ chính xác.
4. Điểm Mạnh và Điểm Yếu Cần Cân Nhắc.
4.1. Điểm Mạnh (Advantages):
- Độ Chính Xác và Tốc Độ Cao: Khả năng đạt tốc độ làm việc và độ chính xác lặp lại tuyệt vời nhờ vít me bi.
- Khả năng Tải Nặng: Thiết kế vững chắc, đặc biệt chịu được mô-men xoắn và tải trọng lớn trong cấu hình trục đơn.
- Độ Bền và Tuổi Thọ: Vật liệu chất lượng cao, cùng hệ thống bảo vệ tốt (ống thổi) giúp sản phẩm có tuổi thọ cao, giảm thiểu bảo trì.
- Linh Hoạt Cấu Hình: Đa dạng bước ren và cấp độ chính xác (ISO 7/ISO 5) cho phép tùy chỉnh theo yêu cầu ứng dụng cụ thể.
4.2. Điểm Yếu (Disadvantages):
- Giá Thành: Là sản phẩm cao cấp từ ROLLON, TVS 220 có giá thành ban đầu cao hơn so với các giải pháp dẫn hướng đơn giản hơn (như đai răng hoặc xích).
- Yêu cầu Bảo Trì Định Kỳ: Hệ thống vít me bi cần bôi trơn định kỳ để duy trì hiệu suất và tuổi thọ tối ưu (mặc dù đã có hệ thống bôi trơn tích hợp).
5. Lựa Chọn CTI Supply – Đối Tác Tin Cậy của ROLLON tại Việt Nam.
Để đảm bảo hiệu suất tốt nhất và tối ưu chi phí đầu tư cho dự án của bạn, việc lựa chọn nhà cung cấp uy tín là vô cùng quan trọng.
CTI Supply là đại lý chính thức được ủy quyền của ROLLON tại Việt Nam, cam kết:
- Sản phẩm chính hãng: Cung cấp Thanh dẫn hướng vít ROLLON TSV 220 (và các sản phẩm ROLLON khác) với đầy đủ chứng nhận CO, CQ.
- Giá cả cạnh tranh: Mức giá tốt nhất thị trường Việt Nam cho sản phẩm nhập khẩu trực tiếp.
- Hỗ trợ Kỹ thuật Chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm, sẵn sàng tư vấn lựa chọn cấu hình, tính toán tải trọng, và hỗ trợ lắp đặt, bảo trì kỹ thuật trọn đời.
5. Liên hệ.
Các bạn có thể tham khảo thêm sản phẩm bằng cách nhấp vào : CATALOGUE
Hãy liên hệ CTI SUPPLY – nhà phân phối Rollon tại Việt Nam để được hỗ trợ kỹ thuật và gửi báo giá nhanh nhất. Đội ngũ CTI SUPPLY rất hân hạnh được hỗ trợ quý khách hàng! Hotline: 0906.494.486 ; Email: sales@ctisupply.vn
