Trong các hệ thống tự động hóa công nghiệp, việc kiểm soát quyền tiếp cận của con người vào khu vực máy móc đang vận hành là yêu cầu bắt buộc để đáp ứng các tiêu chuẩn an toàn lao động. Nhằm đáp ứng nhu cầu này, Wieland (Đức) đã phát triển dòng công tắc an toàn cơ điện tích hợp khóa giữ, trong đó mã sản phẩm R1.310.1150.0 (SIN 1150) là một trong những giải pháp phổ biến được ứng dụng rộng rãi.
Sản phẩm này đóng vai trò giám sát và khóa cố định các cửa bảo vệ, rào chắn cho đến khi máy móc dừng hẳn, giảm thiểu tối đa rủi ro xảy ra tai nạn do sự cố hoặc do quán tính của thiết bị. Bài viết dưới đây sẽ phân tích chi tiết các đặc tính kỹ thuật, thông số vận hành và các ứng dụng thực tế của mã công tắc R1.310.1150.0 (SIN 1150) trong nhà máy.

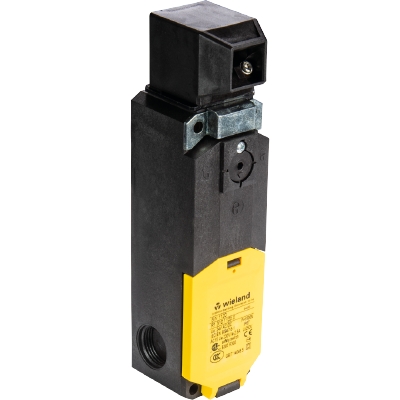

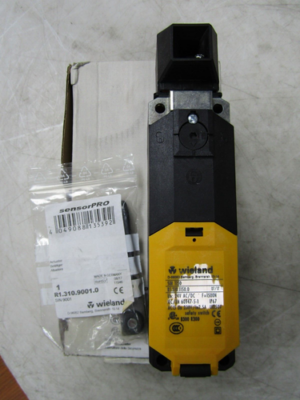

1. Tổng Quan Về Công Tắc An Toàn Wieland R1.310.1150.0 (SIN 1150).
Công tắc an toàn R1.310.1150.0 (SIN 1150) thuộc nhóm thiết bị khóa liên động an toàn cơ điện (Mechanical Safety Interlock Switch) có tích hợp chức năng khóa giữ cửa (Guard Locking). Thiết bị này được thiết kế chuyên dụng để giám sát các cửa bảo vệ, nắp máy hoặc rào chắn di động trong môi trường sản xuất công nghiệp.
Về cơ chế hoạt động, R1.310.1150.0 (SIN 1150) đảm bảo rằng các hàng rào bảo vệ chỉ có thể mở ra khi máy móc đã dừng hoạt động hoàn toàn (trạng thái an toàn). Ngược lại, nếu cửa bảo vệ còn mở, hệ thống máy sẽ không thể khởi động. Điều này giúp loại bỏ hoàn toàn nguy cơ công nhân tiếp xúc với các bộ phận chuyển động nguy hiểm của máy.
2. Đặc Tính Kỹ Thuật.
Để hiểu rõ tại sao dòng công tắc này lại được đánh giá cao, chúng ta cần đi sâu vào cấu trúc phần cứng và các thông số vận hành tiêu chuẩn của mã R1.310.1150.0 (SIN 1150).
2.1. Cơ Chế Khóa Giữ Bằng Điện Từ (Solenoid Interlock).
Sản phẩm hoạt động theo nguyên lý “Spring-to-lock” (Khóa bằng lò xo / Mở khóa bằng điện).
-
Khi mất điện hoặc khi máy đang chạy: Lực lò xo cơ học bên trong giữ chốt khóa luôn ở trạng thái đóng (Locked). Điều này đảm bảo an toàn tối đa ngay cả khi hệ thống gặp sự cố mất điện đột ngột, cửa vẫn sẽ khóa chặt.
-
Khi muốn mở cửa: Một dòng điện điện áp định mức sẽ được cấp vào cuộn dây (Solenoid) để sinh lực từ hút chốt mở khóa, cho phép người vận hành tiếp cận bên trong.
2.2. Độ Bền Cơ Học Và Lực Giữ Vượt Trội.
-
Lực giữ khóa (Locking Force Fmax): Lên đến 1500 N (hoặc cao hơn tùy thuộc vào phụ kiện actuator đi kèm). Lực giữ lớn giúp ngăn chặn tuyệt đối hành vi cố tình cạy cửa hoặc các rung động mạnh từ máy móc làm bung cửa bảo vệ.
-
Tuổi thọ cơ học: Đạt trên 1.000.000 chu kỳ vận hành, đảm bảo thiết bị hoạt động bền bỉ qua nhiều năm mà không cần thay thế hay bảo dưỡng phức tạp.
2.3. Cấu Hình Tiếp Điểm (Contacts Configuration).
Mã R1.310.1150.0 (SIN 1150) sở hữu hệ thống tiếp điểm đa dạng, cho phép cách ly mạch động lực và truyền tín hiệu phản hồi về bộ điều khiển an toàn (Safety Relay / Safety PLC):
-
Tiếp điểm giám sát actuator (Cửa đóng/mở): Thường bao gồm các cặp tiếp điểm NC (Thường đóng) mở trực tiếp (Positive Opening) theo tiêu chuẩn EN 60947-5-1.
-
Tiếp điểm giám sát cuộn dây khóa (Solenoid): Giúp hệ thống nhận biết chính xác trạng thái thực tế của chốt khóa (đang khóa hay đang mở).
2.4. Bảng Thông Số Kỹ Thuật Tổng Hợp.
| Thuộc tính / Thông số | Giá trị tiêu chuẩn của R1.310.1150.0 (SIN 1150) |
| Thương hiệu | Wieland Electric (Đức) |
| Mã sản phẩm | R1.310.1150.0 |
| Tên dòng sản phẩm | SIN 1150 |
| Điện áp nguồn Solenoid | 24V AC/DC hoặc 110V/230V AC (Tùy phiên bản option) |
| Lực khóa giữ (Fzh) | ~1500 N |
| Chất liệu vỏ | Nhựa nhiệt dẻo cao cấp gia cường sợi thủy tinh (Thermoplastic), tự dập tắt lửa |
| Cấp bảo vệ tiêu chuẩn | IP67 (Chống bụi tuyệt đối, chống ngập nước tạm thời) |
| Kiểu kết nối | Đầu vào cáp M20 hoặc cổng kết nối nhanh |
| Nhiệt độ vận hành | -25°C đến +70°C |
| Tiêu chuẩn an toàn đạt được | SIL 3 (IEC 62061), PL e (ISO 13849-1) khi kết hợp module phù hợp |
3. Điểm Mạnh.
Không phải ngẫu nhiên mà mã sản phẩm R1.310.1150.0 (SIN 1150) lại xuất hiện phổ biến trong các layout thiết kế nhà máy hiện đại. Dưới đây là những điểm mạnh cốt lõi:
-
Độ an toàn đạt cấp độ cao nhất: Thiết bị sở hữu các tiếp điểm mở cưỡng bức (positive opening), không bị dính tiếp điểm ngay cả khi có dòng ngắn mạch. Khi kết hợp với các bộ Safety Relay của Wieland (như dòng samos® PRO), hệ thống có thể đạt tiêu chuẩn an toàn Ple / Category 4 hoặc SIL 3.
-
Khả năng chống chịu môi trường khắc nghiệt: Với lớp vỏ nhựa gia cường bền bỉ và chuẩn bảo vệ IP67, công tắc chống chịu tốt trước bụi bẩn, tia nước áp lực, dầu máy và các hóa chất tẩy rửa nhẹ trong môi trường công nghiệp nặng.
-

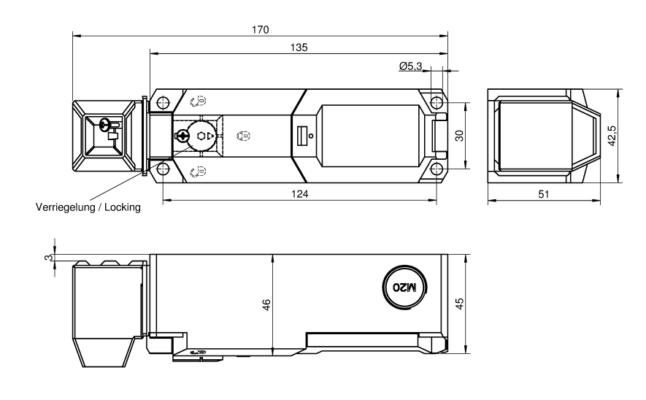

Thiết kế linh hoạt, dễ lắp đặt: Phần đầu kích hoạt (Actuator head) của R1.310.1150.0 (SIN 1150) có thể xoay theo 4 hướng khác nhau (90° mỗi hướng). Điều này cho phép kỹ sư linh hoạt lắp đặt theo chiều dọc, chiều ngang tùy thuộc vào kết cấu của khung cửa bảo vệ.
-
Tích hợp cơ chế mở khóa khẩn cấp (Auxiliary Release): Trên thân công tắc có sẵn cơ chế mở khóa bằng chìa hoặc dụng cụ cơ khí trong trường hợp khẩn cấp (như khi mất điện toàn nhà máy mà có người bị kẹt bên trong).
4. Ứng Dụng.
Sản phẩm công tắc an toàn R1.310.1150.0 (SIN 1150) được ứng dụng rộng rãi trong các ngành công nghiệp có mức độ tự động hóa cao và tiềm ẩn nhiều rủi ro máy móc:
-
Ngành sản xuất & Lắp ráp ô tô: Giám sát các hàng rào bảo vệ xung quanh robot hàn tự động, robot sơn, hoặc các cánh tay robot bốc xếp pallet.
-
Ngành CNC & Gia công cơ khí: Lắp đặt trên cửa của các máy phay CNC, máy tiện, máy cắt laser công suất lớn nhằm ngăn người vận hành mở cửa khi trục chính (spindle) hoặc dao cắt vẫn đang quay theo quán tính.
-
Ngành bao bì & Thực phẩm: Ứng dụng trong các dây chuyền đóng gói đóng chai tốc độ cao, máy ép thủy lực, máy trộn quy mô lớn – nơi máy cần thời gian xả áp suất hoặc dừng quán tính trước khi an toàn để tiếp cận.
-
Hệ thống kho bãi tự động (AS/RS): Khóa các cửa phân vùng an toàn, ngăn không cho con người đi vào khu vực xe tự hành (AGV) hoặc cần cẩu trục đang vận hành.
5. Thông tin liên hệ.
Bạn có thể liên hệ trực tiếp với Công ty TNHH CTI Supply – đại lý Wieland tại Việt Nam để được tư vấn và hỗ trợ kỹ thuật.
Các bạn có thể tham khảo thêm sản phẩm bằng cách nhấp vào : Wieland
Hãy liên hệ CTI SUPPLY – nhà phân phối Wieland tại Việt Nam để được tư vấn và gửi báo giá nhanh nhất. Đội ngũ CTI SUPPLY rất hân hạnh được hỗ trợ quý khách hàng! Hotline: 0906.494.486 ; Email: [email protected]
Hoặc chat qua Zalo: https://zalo.me/0906.494.486
