Xy lanh kẹp PFH 30 (302030) với thiết kế chắc chắn, hành trình mở rộng và lực kẹp ổn định, PFH 30 giúp doanh nghiệp tối ưu hóa quy trình sản xuất, nâng cao chất lượng sản phẩm và giảm chi phí vận hành. Hãy cùng khám phá những đặc điểm nổi bật của dòng sản phẩm này!

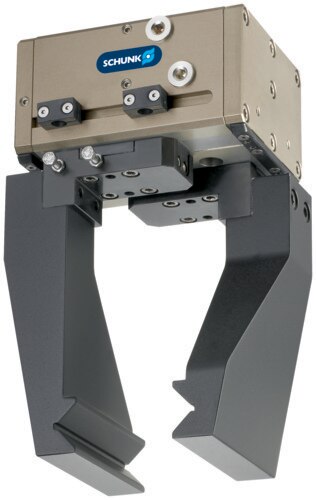

1. Giới thiệu về xy lanh kẹp hành trình dài PFH 30
Trong ngành công nghiệp sản xuất và tự động hóa, việc sử dụng các thiết bị hỗ trợ giúp nâng cao hiệu suất và độ chính xác của quy trình. Xy lanh kẹp hành trình dài PFH 30 (mã sản phẩm 302030) là một giải pháp lý tưởng để tối ưu hóa quá trình kẹp, giữ và di chuyển vật liệu với độ chính xác cao.
2. Thông số kỹ thuật của PFH 30 (302030)
Dưới đây là thông số kỹ thuật của xy lanh kẹp PFH 30
- Hành trình mỗi hàm: 30 mm
- Lực kẹp đóng: 630 N
- Lực kẹp mở: 570 N
- Lực kẹp đóng (với chiều dài ngón tay 0 mm): 745 N
- Lực kẹp mở (với chiều dài ngón tay 0 mm): 675 N
- Trọng lượng sản phẩm: 2.65 kg
- Trọng lượng phôi khuyến nghị: 3.15 kg
- Thể tích xy lanh mỗi chu kỳ kép: 95 cm³
- Áp suất vận hành tối thiểu: 2.0 bar
- Áp suất vận hành tối đa: 8.0 bar
- Áp suất vận hành danh nghĩa: 6.0 bar
- Áp suất khí xả tối thiểu: 0.5 bar
- Áp suất khí xả tối đa: 1.0 bar
- Thời gian đóng, mở: 0.3 giây
- Chiều dài ngón tay tối đa: 150 mm
- Trọng lượng tối đa mỗi ngón tay: 2.0 kg
- Cấp bảo vệ IP: 41
- Nhiệt độ môi trường làm việc: 5 – 90°C
- Độ chính xác lặp lại: 0.05 mm
- Kích thước tổng thể: Chiều dài X: 124 mm, Chiều rộng Y: 94 mm, Chiều cao Z: 67.8 mm
- Mô-men xoắn tối đa: Mx: 30 Nm, My: 95 Nm, Mz: 45 Nm
- Lực dọc trục tối đa Fz: 1000 N
Ghi chú quan trọng
- Lực kẹp có thể cần vài trăm chu kỳ để đạt mức tối đa như trong bảng thông số.
- Các giá trị mô-men xoắn và lực là giá trị tĩnh, áp dụng cho mỗi hàm kẹp và có thể xuất hiện đồng thời.
- Nguyên lý hoạt động: Piston kép với cơ cấu bánh răng và thanh răng.
- Vật liệu:
- Thân: Hợp kim nhôm anodized
- Hàm kẹp: Thép
- Phương thức điều khiển: Khí nén, sử dụng khí nén lọc theo tiêu chuẩn ISO 8573-1:2010.
- Bảo hành: 24 tháng.
3. Đặc điểm nổi bật của PFH 30
- Hành trình dài vượt trội: PFH 30 được thiết kế với hành trình mở rộng, giúp kẹp vật liệu có kích thước lớn hơn và tăng tính linh hoạt trong quá trình vận hành.
- Lực kẹp mạnh mẽ: Nhờ vào thiết kế chắc chắn, sản phẩm đảm bảo lực kẹp ổn định, giúp duy trì độ bám chặt trong quá trình gia công.
- Độ bền cao: PFH 30 được chế tạo từ vật liệu chất lượng cao, chống ăn mòn, giúp kéo dài tuổi thọ của thiết bị.
- Ứng dụng đa dạng: Sản phẩm được ứng dụng rộng rãi trong các ngành như sản xuất ô tô, điện tử, cơ khí chính xác, v.v.
4. Ứng dụng của xy lanh kẹp PFH 30
Xy lanh kẹp hành trình dài PFH 30 được thiết kế để phục vụ nhiều ứng dụng khác nhau trong các ngành công nghiệp hiện đại. Dưới đây là những ứng dụng phổ biến của sản phẩm này:
4.1. Tự động hóa sản xuất
PFH 30 đóng vai trò quan trọng trong hệ thống tự động hóa, đặc biệt là trong dây chuyền sản xuất. Với lực kẹp mạnh mẽ và độ chính xác cao, sản phẩm giúp đảm bảo việc xử lý, di chuyển và cố định vật liệu một cách hiệu quả.
4.2. Gia công cơ khí
- Hỗ trợ cố định chi tiết khi thực hiện các thao tác cắt, khoan, mài.
- Đảm bảo độ chính xác cao trong quá trình gia công.
- Giảm sai số khi thực hiện các thao tác gia công với tốc độ cao.
4.3. Lắp ráp linh kiện điện tử
PFH 30 được ứng dụng rộng rãi trong ngành sản xuất điện tử, đặc biệt là trong:
- Lắp ráp các linh kiện nhỏ với độ chính xác cao.
- Hỗ trợ kẹp và giữ bảng mạch điện tử trong các dây chuyền sản xuất tự động.
4.4. Ngành công nghiệp ô tô
Trong sản xuất ô tô, PFH 30 giúp tối ưu hóa các công đoạn như:
- Lắp ráp các bộ phận cơ khí chính xác.
- Gia công kim loại với độ ổn định cao.
4.5. Ngành chế tạo và đóng gói
- Được sử dụng để gắp, giữ và di chuyển sản phẩm trong quá trình đóng gói.
- Hỗ trợ sản xuất với tốc độ cao mà vẫn đảm bảo chất lượng đầu ra.
4.6. Kiểm tra chất lượng sản phẩm
PFH 30 cũng được ứng dụng trong các hệ thống kiểm tra chất lượng, giúp cố định sản phẩm để thực hiện các phép đo và đánh giá độ chính xác.
Sản phẩm này mang lại nhiều lợi ích, từ tăng năng suất, giảm chi phí vận hành đến cải thiện độ chính xác trong sản xuất. Nếu bạn cần thêm thông tin về cách ứng dụng PFH 30 cho doanh nghiệp của mình, hãy liên hệ để được tư vấn chi tiết hơn!
5. Lợi ích khi sử dụng PFH 30 Schunk
- Tăng hiệu suất làm việc: Giảm thời gian thao tác, nâng cao tốc độ sản xuất.
- Cải thiện độ chính xác: Hạn chế sai số trong quá trình gia công và lắp ráp.
- Tiết kiệm chi phí vận hành: Giảm thiểu hao hụt nguyên vật liệu, tăng hiệu quả sử dụng thiết bị.
