IC TL494 là một thiết bị IC được dùng để tạo ra những xung dao động trong các lọai mạch điện tử công suất. Tuy nhiên chi tiết về sơ đồ chân, nguyên lý hoạt động IC TL494 là gì thì lại rất ít người biết đến. Hôm nay hãy cùng Cti Supply tìm hiểu chi tiết những thông tin về IC TL494 trong bài viết sau đây.

Tfm hiểu IC TL494 là gì?

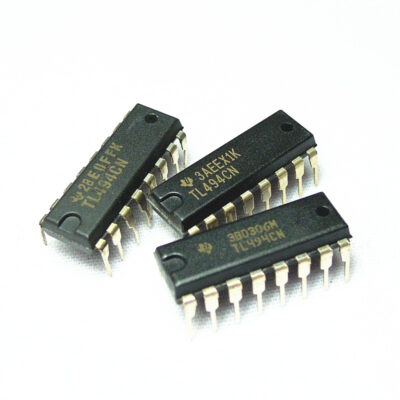

IC TL494 được biết đến là một loại IC có thể tạo được xung dao động Switching với 2 pha nghịch đảo trạng thái nhờ vào 2 Transistor xuất dao động đó là Q1 và Q2. Tín hiệu dao động có thể đạt được 500mA cho mỗi lối ra trong khi đó điện áp cung cấp cho IC TL494 nói chung hay cho mỗi cổng ra có thể lên tới 40V.

Trong IC TL494 gồm có: 2 bộ khuếch đại lỗi, 1 bộ dao động có thể dễ dàng điều chỉnh được tần số, 1 đầu ra Flip Flop có thể điều khiển xung nhịp và 1 mạch điều khiển đầu ra có phản hồi.

IC TL494 sẽ điều chỉnh xung và cố định tần số. Xung có độ rộng sẽ được thay đổi và điều  chỉnh bằng cách so sánh dạng sóng răng cưa của 2 bộ dao động bên trong tụ định thời với 1 tín hiệu điều khiển. Đầu ra của IC này sẽ ở mức cao khi tín hiệu điều khiển có giá trị thấp hơn so với điện áp của dạng sóng răng cưa.

IC TL494 có thể thay thế bằng các IC như là SG2524, UC3842, UC2842, CD404, SG3525, Timer 555

IC TL494 là gì? Nguyên lý hoạt động và ứng dụng

Các thông số kỹ thuật

Thông số của IC TL494:

  • Điện áp cấp: Tối đa có thể lên đến 41V
  • Điện áp đầu ra ở tại chân Collector: 41V
  • Dòng điện đầu ra tối đa của 2 PWM: 250mA
  • Nhiệt độ hoạt động: -65 độ C – 150 độ C

Tính năng

Tính năng của các IC TL494:

  • Có 2 đầu ra PWM
  • Bộ dao động với tần số cố định
  • Bộ điều khiển PWM có tích hợp
  • Hoạt động lựa chọn đầu ra kép gồm có: Single End, Push Pull
  • Dòng Source và sink định mức: 200mA
  • Có thể dễ dàng đồng bộ với các mạch khác

Sơ đồ chân của IC TL494

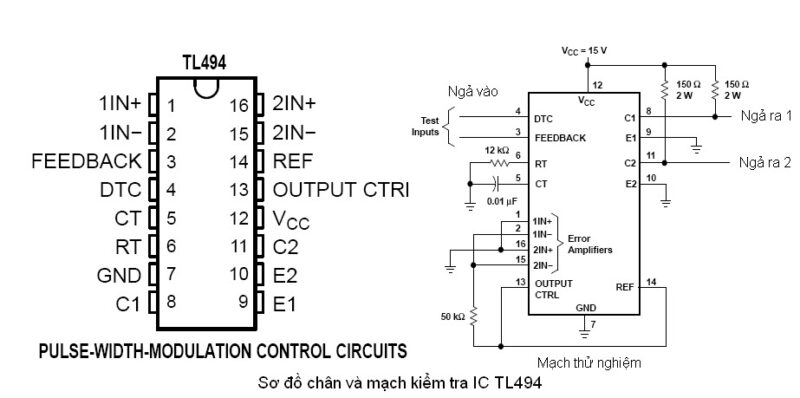

Trong IC TL494 có 16 chân và cụ thể:

  • Chân 1, chân 2: Nhận điện áp hồi tiếp về để tự động điều khiển đầu ra
  • Chân 3: Chân đầu ra của mạch so sánh
  • Chân 4: Chân lệnh điều khiển IC hoạt động hay không, khi chân 4 có giá trị bằng 0V thì IC hoạt động, khi chân 4 có giá trị lớn hơn 0V thì IC sẽ bị khóa
  • Chân 5 và chân 6: Là các chân của mạch tạo dao động
  • Chân 7, chân 9, chân 10: Là các chân nối mass
  • Chân 8 và chân 11: Chân dao động ra
  • Chân 12: Chân nối nguồn Vcc
  • Chân 13: Chân nối với điện áp chuẩn 5V
  • Chân 14: Chân từ IC ra điện áp chuẩn 5V
  • Chân 15 và chân 16: Sẽ nhận điện áp hồi tiếp

IC TL494 là gì? Nguyên lý hoạt động và ứng dụng

Nguyên lý hoạt động

IC TL494 sẽ hoạt động mà không yêu cầu sử dụng nhiều linh kiện bên ngoài ngoại trừ một số các tụ điện và điện trở cho bộ dao động. Dao động này sẽ tạo ra một sóng hình răng cưa phụ thuộc vào tụ định thời CT.

IC TL494 sẽ tạo ra tín hiệu bằng phương pháp so sánh dạng sóng răng cửa với 2 tín hiệu điều khiển của 2 bộ khuếch đại. Tín hiệu đầu ra lúc này sẽ bật trong 1 khoảng thời gian, khi điện áp răng cưa lớn hơn điện áp đầu ra của bộ khuếch đại.

  • Tín hiệu đầu ra ở mức thấp trong các trường hợp điện áp răng cưa nhỏ hơn so với điện áp của tín hiệu điều khiển
  • Tín hiệu đầu ra ở mức cao khi điện áp răng cưa lớn hơn so với điện áp tín hiệu điều khiển
  • Flip-Flop sẽ chuyển tín hiệu đầu ra đến cho các transistor đầu ra

Ứng dụng IC TL494 là gì?

TL494 được sử dụng để ứng dụng trong:

  • Chuyển đổi nguồn cấp
  • Điện tử công suất
  • Máy đo hiệu chỉnh hệ công suất
  • Biến đổi công suất cao
  • Máy tính, các thiết bị di động

IC TL494 là gì? Nguyên lý hoạt động và ứng dụng

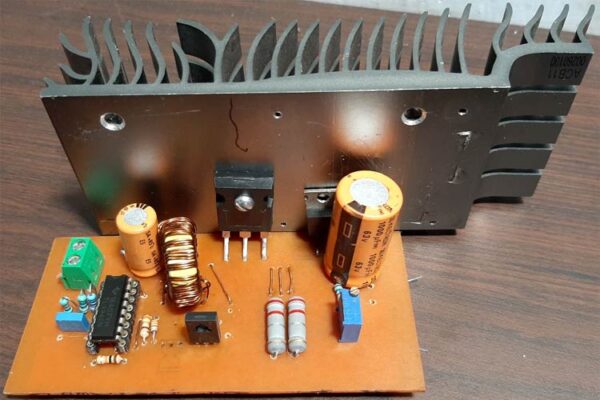

Ngoài ra còn được ứng dụng trong một số sơ đồ mạch như: Sơ đồ mạch tạo tín hiệu xung, sơ đồ mạch chuyển đổi điện áp Buck dùng IC TL494

Hi vọng qua những chia sẻ Cti Supply mang đến hôm nay đã giúp bạn biết thêm nhiều thông tin thú vị về IC TL494 và nắm được sơ đồ chân, các tính năng, thông số kỹ thuật cũng như nguyên lý hoạt động của chúng để dễ dàng ứng dụng vào những sơ đồ mạch điện tử cho nhu cầu học tập, công việc của mình.
