IC LM339 là gì? Nguyên lý hoạt động, sơ đồ chân và ứng dụng

IC LM339 đối với những người yêu thích kỹ thuật điện tử không còn quá xa lạ đến nữa. Chúng được sử dụng rất phổ biến trong những mạch điện tử so sánh. Có khả năng tương thích tốt với rất nhiều dạng Logic khác nhau. Nếu bạn đang muốn tìm hiểu IC LM339 là gì, những thông số kỹ thuật, nguyên lý hoạt động, ứng dụng của loại IC này chi tiết thì đừng bỏ qua bài viết Cti Supply mang đến bên dưới đây nhé!

Nội dung chính

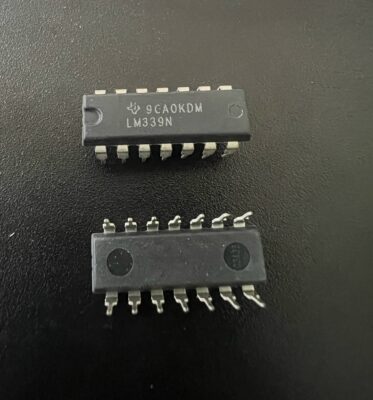

Tìm hiểu IC LM339 là gì?

IC LM339 được biết đến là một loại IC so sánh điện áp thuộc dòng LMx39x nằm trong gói 14 quy trình. Hiện chúng được sử dụng nhiều trong các ngành sản xuất.

LM339 có cấu tạo bao gồm 4 bộ so sánh điện áp độc lập, chúng được thiết kế để hoạt động chỉ cần một nguồn điện vào duy nhất. IC cũng có thể hoạt động từ các nguồn đầu vào kép, miễn là chênh lệch giữa 2 nguồn điện ở mức dao động từ 2V- 36V.

Vì IC LM339 là một IC so sánh nên chúng sẽ tiến hành so sánh 2 giá trị đầu vào để tạo đầu ra tùy thuộc vào sự so sánh. Tất cả các bộ so sánh có thể hoạt động độc lập, điều này giúp cho IC LM339 có thể thực hiện được nhiều tác vụ khác nhau trong cùng một thời điểm.

Ngoài 4 bộ so sánh ở trên bo mạch, LM339 còn có thể so sánh được 4 cặp tín hiệu điện áp trong cùng một thời điểm, điều này rất hữu ích cho một số ứng dụng. IC so sánh LM339 hiện được nhiều nhà sản xuất và kỹ sư rất ưa chuộng sử dụng vì mang lại hiệu suất tốt, giá thành rẻ. Những phản hồi của thiết bị cũng nhanh để có thể đáp lại hoạt động của thiết bị.

Bạn có thể sử dụng thay thế IC LM339 bằng các dòng IC khác như LM311, LM239, LM139, LM2901.

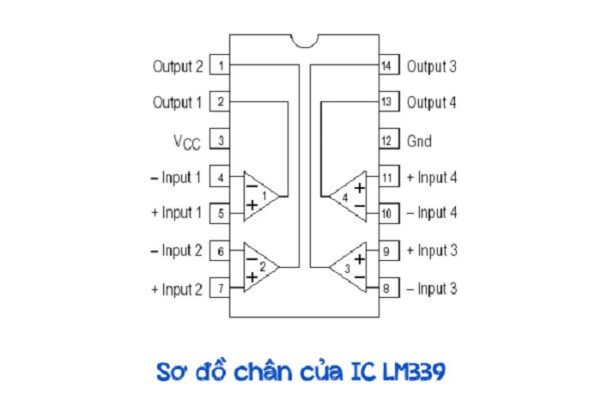

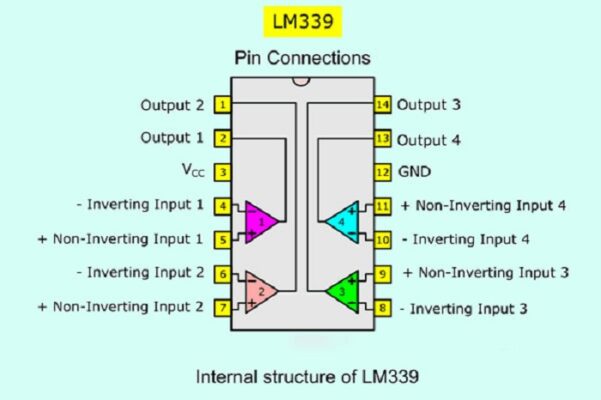

Sơ đồ chân

IC LM339 có cấu tạo bao gồm 14 chân, trong đó có 3 chân được gán cho các bộ so sánh tuy nhiên có một chân nguồn chung sẽ được sử dụng cho tất cả các bộ so sánh. Như vậy, mỗi bộ so sánh sẽ gồm 2 chân đầu vào và 1 chân đầu ra. Còn có 1 đường cấp tích cực được chia sẻ và nối tiếp đất

Các chân 1, chân 2, chân 13, chân 14 là những chân đầu ra của các bộ so sánh
Các chân 4, chân 6, chân 8, chân 10 là những chân đầu vào tiêu cực
Các chân 5, chân 7, chân 9, chân 11 là những chân đầu vào tích cực
Các chân 3 và chân 12 là các chân cấp nguồn

Thông số kỹ thuật

Thông số IC LM339:

Hoạt động cấp đơn: +3V – +36V
Hoạt động cấp kép: -18V và +18V
Dòng phân cực đầu vào thấp: 25nA
Dòng bù đầu vào thấp: ± 5.0nA
Điện áp bão hòa đầu ra thấp: 130 mV @ 4.0 mA
Điện áp bù đầu vào thấp
Độ nhiễu của 4 bộ so sánh rất thấp
Hoạt động được ở nguồn điện đơn hoặc nguồn điện kép trên một dải điện áp đầu vào rộng

Các tính năng chính của IC LM339 là gì?

4 bộ so sánh có độ nhiễu rất thấp
Hoạt động được từ nguồn điện đơn cũng như nguồn điện kép trên dải điện áp rộng
Đối với hoạt động đơn, giá trị điện áp cung cấp cần nằm trong khoảng từ +3V – +36V. Trong trường hợp cung cấp nguồn điện kép, phạm vi là +18V và -18V.
IC LM339 có dòng điện xu hướng đầu vào thấp, dòng điện bù, điện áp bù.
IC LM339 tương thích với các dạng logic TTL, MOS, CMOS
LM339 cung cấp dòng điện cung cấp thấp, thường ở mức giá trị là 0.8mA. Giá trị của chúng không phụ thuộc vào nguồn điện áp.
Phạm vi điện áp đầu vào chế độ chung mà IC thực hiện hoạt động bình thường bao gồm nối đất, trong cả trường hợp được điều chỉnh từ 1 điện áp nguồn duy nhất.
Điện áp bão hòa đầu ra thường có giá trị là 130mV ở 4mA.

Nguyên lý hoạt động

IC LM339 cũng có nguyên lý hoạt động tương tự như các IC so sánh thường gặp khác. Mỗi COM có 3 chân. Gồm các chân đầu vào đảo ngược (-IN) và không đảo (+ IN). Chúng kết nối điện áp đầu vào dương với thiết bị đầu cuối không đảo và nối tín hiệu đầu vào âm với chân không đảo.

Nếu điện áp tại chân -IN lớn hơn so với chân + IN và điện áp bù, lúc này đầu ra sẽ là mức logic có giá trị bằng 0. Tương tự, nếu điện áp tại chân + IN cao hơn so với chân -IN và các đầu nối bù, tín hiệu mức cao logic sẽ xuất hiện tại chân đầu ra.

Ứng dụng

Hiện IC LM339 đang được ứng dụng trong nhiều thiết bị điện tử khác nhau như:

Tạo xung sóng vuông, tạo độ trễ thời gian
Chuyển đổi các tín hiệu tương tự sang dạng kỹ thuật số
Bộ dao động điều khiển điện áp
Sử dụng trong máy dò đỉnh và các ứng dụng phát hiện mức
Dùng trong các dụng cụ đo lường
Bộ khuếch đại đầu dò

Mong rằng qua những chia sẻ về IC LM339 mà Cti Supply giới thiệu trên đây đã giúp bạn hiểu chi tiết hơn về những tính năng, cách hoạt động, thông số kỹ thuật của IC này để ứng dụng vào trong thực tiễn, hỗ trợ cho học tập và công việc được tốt nhất.
