IC 7905 là một bộ điều chỉnh điện áp đang được sử dụng cực kỳ phổ biến trong các mạch điện tử hiện nay. Hôm hãy cùng với Cti Supply đi tìm hiểu chi tiết về các thông tin chi tiết của IC này trong bài viết sau đây.
Nội dung chính

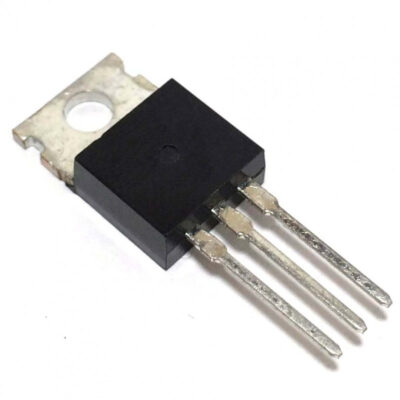

IC 7905 là gì?
IC 7905 còn được gọi là LM7905, đây là một dòng IC có khả năng điều chỉnh điện áp âm 3 chân. Đây là một trong số những IC thuộc dòng 79xx như các loại IC: 7912, 7915, 7908 với chức năng ổn áp âm cố định theo yêu cầu của người sử dụng.
IC 7905 cung cấp một điện áp đầu ra cố định là -5V từ một điện áp đầu vào trong dải từ 8V – 35V DC. Bạn nên lưu ý, khi sử dụng IC 7905 thì điện áp đầu vào lúc nào cũng phải cao hơn so với điện áp đầu ra từ 2V – 3V để từ đó có được điện áp đầu ra ổn định ở mức -5V. Dòng điện đầu vào cần đạt từ 1.6A – 2A để đầu ra được chính xác ở mức 1.5A.
Khi sử dụng IC 7905 thì bạn cũng cần phải sử dụng kèm theo 1 bộ tản nhiệt phù hợp để chúng hoạt động được ổn định, không bị chuyển sang chế độ tắt khi kết nối với tải.
Trong mạch điện, IC 7905 chỉ cần thêm 1 hoặc 2 tụ điện cho mục đích lọc. Các mạch điện quan trọng đều sẽ được tích hợp sẵn bên trong IC. Mạch bên trong này có chứa nhiều chức năng như là bảo vệ IC quá nhiệt, bảo vệ ngắn mạch, bảo vệ quá tải và những loại mạch bảo vệ khác. Điều này giúp cho IC luôn hoạt động mạnh mẽ, ít hư hỏng ở bên trong từ đó tạo được sự tin cậy để sử dụng trong các mạch điện cho mục đích thương mại.
Ngoài IC 7905 bạn cũng có thể dùng các IC khác để thay thế như UA7905, KIA7905PI, GL7905 để thay thế. Nếu bạn không tìm được các IC tương đương như đã nêu trên, bạn cũng có thể dùng IC điều chỉnh điện áp âm LM337 và cài đặt để chúng cho mức đầu ra cố định là -5V.
Bộ điều chỉnh điện áp âm giống như IC 7905 chủ yếu sẽ được sử dụng trong Op-Amp và các mạch cần cấp điện áp âm. Ở một số trường hợp Op-Amp đang hoạt động ở chế độ nguồn cấp kép, điện áp âm sẽ được điều chỉnh bởi những IC 79XX này.
Thông số kỹ thuật
Thông số kỹ thuật của IC 7905:
- Bộ điều chỉnh điện áp: -5V
- Dòng điện ở đầu ra: -5V
- Điện áp ở đầu ra: -5V
- Điện áp tối thiểu tại đầu vào: 7V
- Điện áp tối đa tại đầu vào: 35V
- Dòng điện hoạt động: 5mA
- Nhiệt độ mối nối cao nhất: 125 độ C
- Có bộ phận bảo vệ quá tải nhiệt, ngắn mạch bên trong
- Có package TO-220, KTE
Sơ đồ chân IC 7905

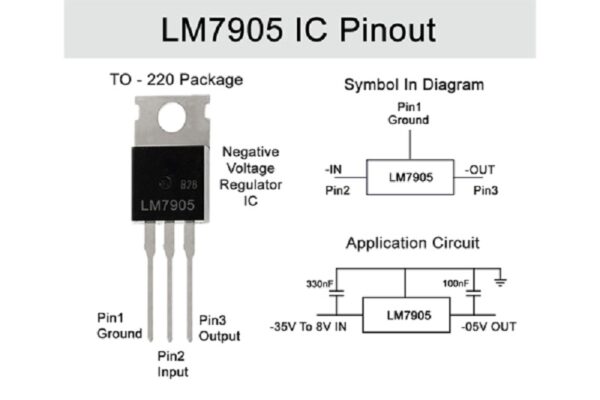

Trong một IC 7905 có 3 chân gồm: 1 chân input, 1 chân output, 1 chân nối đất
- Chân số 1: Nối đất
- Chân số 2: Điện áp đầu và chưa điều chỉnh
- Chân số 3: Điện áp đầu ra sau khi điều chỉnh
Ứng dụng
Hiện nay IC 7905 đã và đang được ứng dụng rất nhiều như:
- Sử dụng cho nguồn cung cấp điện kép
- Sử dụng cho mạch chuyển đổi điện áp
- Mạch giảm điện áp
- Sử dụng cho bộ sạc pin
- Trình điều khiển động cơ
Hi vọng qua bài viết Cti đã chia sẻ trên đây bạn có thể hiểu rõ hơn về linh kiện điện tử IC 7905 này, từ đó ứng dụng tốt chúng vào đời sống thực tiễn, công việc của mình.
