CSW18-60-2Z-U là mã bạc đạn trượt thuộc hệ thống dẫn hướng Compact Rail do hãng ROLLON sản xuất. Trong các ứng dụng công nghiệp, sản phẩm này được sử dụng chủ yếu để giải quyết bài toán sai lệch gá lắp nhờ thiết kế thân trượt tự do (dòng U), giúp giảm thiểu chi phí gia công bề mặt khung máy. Cùng với cấu tạo nắp chắn bằng thép bảo vệ con lăn khỏi bụi bẩn, đây là lựa chọn ưu tiên cho các môi trường làm việc có nhiều rủi ro về cặn công nghiệp.
Bài viết dưới đây sẽ phân tích chi tiết các thông số, đặc tính kỹ thuật và nguyên lý hoạt động của thiết bị này. Ngoài ra, đại lý CTI Supply tại Việt Nam sẽ cung cấp thông tin liên hệ để khách hàng có thể nhận hỗ trợ kỹ thuật, tư vấn lắp đặt và báo giá cạnh tranh cho dự án.
1. Tổng quan về Bạc đạn trượt ROLLON CSW18-60-2Z-U.

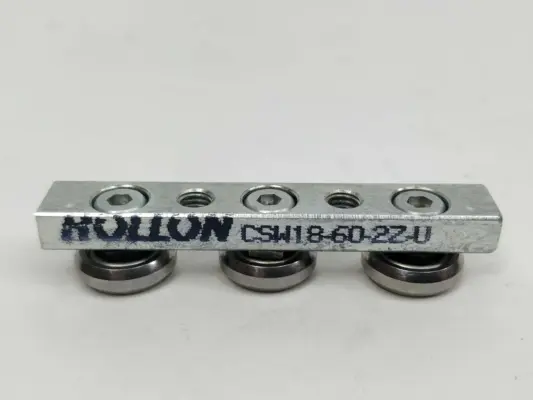

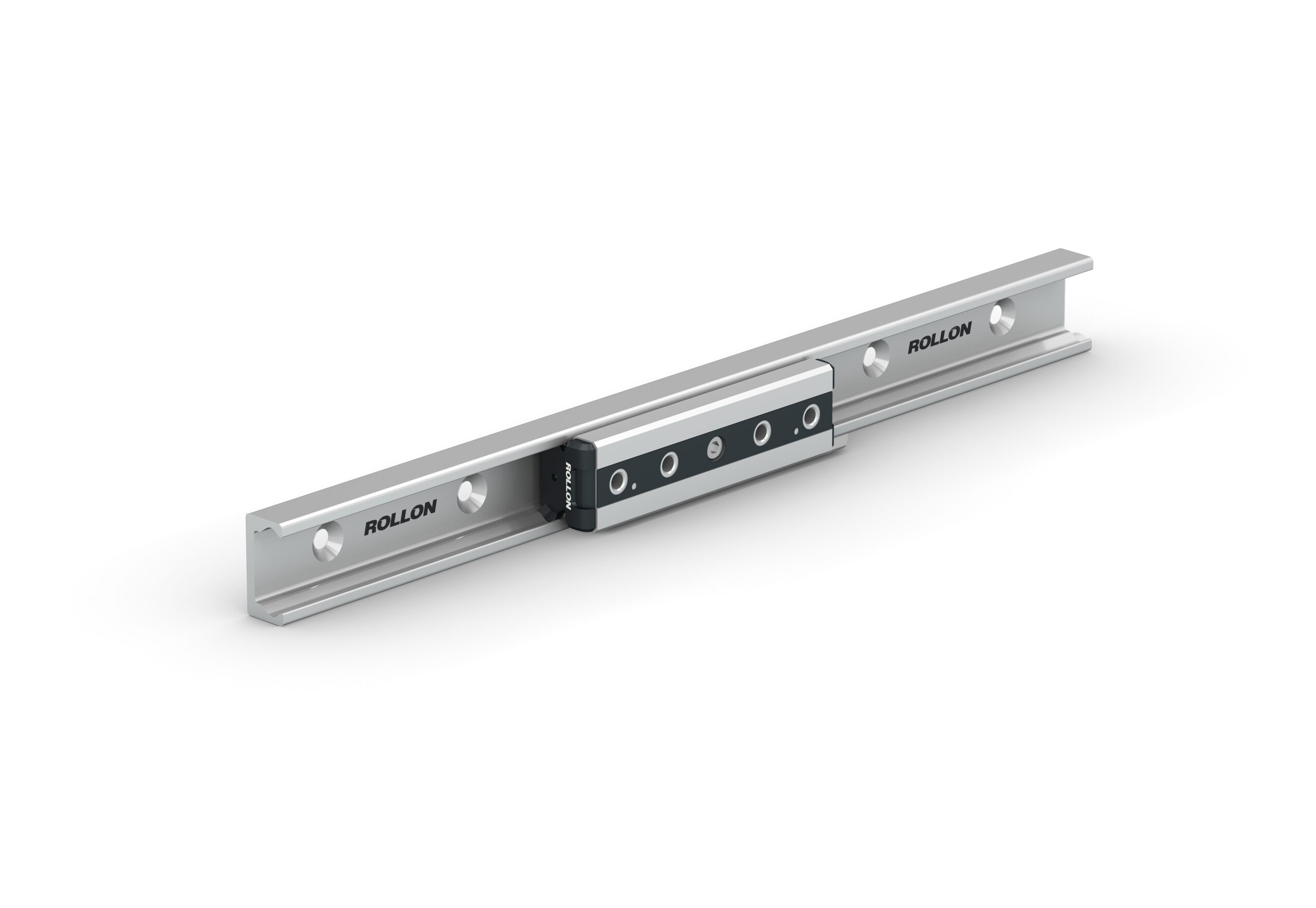

Bạc đạn trượt CSW18-60-2Z-U là linh kiện cốt lõi (thường được gọi là con lăn trượt hay slider) nằm trong hệ thống ray trượt tuyến tính Compact Rail của hãng ROLLON. Hệ thống Compact Rail được thiết kế chuyên biệt để xử lý các vấn đề sai lệch trong quá trình lắp đặt, giúp đơn giản hóa khâu gia công khung máy và tiết kiệm chi phí đáng kể.

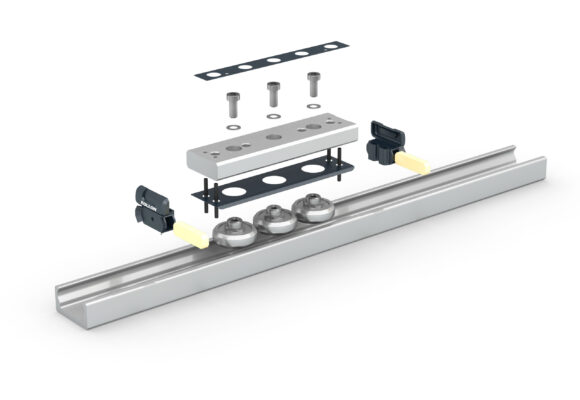

Mã sản phẩm này được thiết kế với hình dáng nhỏ gọn (compact), tích hợp các con lăn chịu lực cao bên trong thân trượt bằng thép. Chữ “U” trong mã sản phẩm đại diện cho loại thanh trượt “Floating” (thanh trượt tự do), cho phép con lăn có thể dịch chuyển nhẹ theo phương ngang bên trong rãnh ray để bù đắp các sai số song song giữa hai trục. Đây là giải pháp hoàn hảo cho các cấu trúc máy có kích thước lớn hoặc bề mặt gia công không đạt độ phẳng tuyệt đối.
2. Đặc tính và Thông số Kỹ thuật.
Để đáp ứng các yêu cầu khắt khe của ngành công nghiệp chế tạo, CSW18-60-2Z-U được ROLLON trang bị những đặc tính kỹ thuật vô cùng ấn tượng. Dưới đây là các thông số chi tiết của sản phẩm:
-
Mã sản phẩm định danh: CSW18-60-2Z-U
-
Dòng sản phẩm: Con lăn trượt (Slider) hệ thống Compact Rail.
-
Kích thước ray tương thích (Size): 18 mm. Kích thước này phù hợp với các ứng dụng có không gian lắp đặt giới hạn nhưng vẫn yêu cầu khả năng chịu tải ổn định.
-
Chiều dài thân bạc đạn trượt: 60 mm. Chiều dài này giúp phân bổ lực đều lên các con lăn, tăng cường độ vững chắc khi di chuyển.
-
Thiết kế nắp chắn bụi (Seal): Ký hiệu “2Z” chỉ ra rằng hệ thống con lăn bên trong được bảo vệ bởi hai nắp chắn bằng hợp kim thép ở cả hai bên. Thiết kế 2Z này ngăn chặn triệt để các mạt kim loại, bụi bẩn công nghiệp kích thước lớn xâm nhập vào ổ bi, giúp kéo dài chu kỳ bảo dưỡng.
-
Kiểu dáng thanh trượt (Type): U (Floating). Bạc đạn trượt dòng U không cố định cứng ngắc mà cho phép dịch chuyển dọc tâm rãnh ray, giúp tự động bù sai lệch song song.
-
Tốc độ di chuyển tối đa: Có thể đạt đến 9 m/s (tùy thuộc vào điều kiện bôi trơn và ứng dụng thực tế). Đây là mức tốc độ rất cao so với các loại ray bi cầu thông thường.
-
Gia tốc cực đại: Chịu được gia tốc lên tới 20 m/s², đáp ứng tốt các chu trình máy yêu cầu khởi động và dừng đột ngột liên tục.
-
Nhiệt độ môi trường hoạt động: Từ -20°C đến +120°C.
-
Vật liệu chế tạo: Thân trượt và con lăn được làm từ thép carbon cường độ cao, trải qua quá trình tôi cứng bề mặt rãnh lăn (induction hardened) để giảm mài mòn và tối ưu hóa hệ số ma sát.
3. Nguyên lý hoạt động.

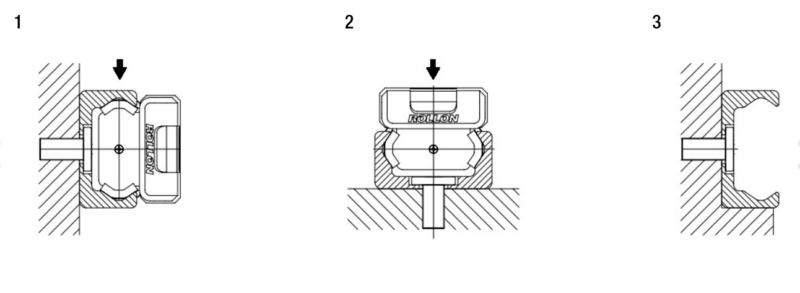

Bạc đạn trượt CSW18-60-2Z-U hoạt động dựa trên nguyên lý ma sát lăn của các con lăn (roller bearings) có kích thước lớn tiếp xúc trực tiếp với bề mặt rãnh ray (raceway). Khác với công nghệ bi cầu tuần hoàn (recirculating ball bearings) truyền thống, con lăn của ROLLON lăn dọc theo mặt biên dạng đặc biệt của thanh ray dòng U.
Khi có động cơ hoặc lực đẩy tác động, thân slider di chuyển dọc theo chiều dài ray. Do đây là dòng “U” (Floating), mặt ngoài của các con lăn là dạng mặt trụ phẳng, trượt trên rãnh ray U có đáy phẳng.
Cấu trúc này không bó chặt con lăn theo phương ngang. Nếu hai thanh ray dẫn hướng được lắp song song nhưng có độ lệch nhỏ về khoảng cách, con lăn sẽ tự động trượt ngang trên bề mặt rãnh U để hấp thụ sai số này. Nguyên lý này giúp triệt tiêu hoàn toàn các lực căng nội bộ (internal stress) gây kẹt kíp, giảm tải cho động cơ và ngăn chặn sự hao mòn bất thường.
4. Điểm mạnh và Điểm yếu.
Điểm mạnh vượt trội:
-
Khả năng tự bù sai số tuyệt vời: Mã CSW18-60-2Z-U có hả năng bù đắp độ lệch song song giúp kỹ sư không cần phay phẳng bề mặt gá đặt với độ dung sai quá khắt khe, tiết kiệm tối đa chi phí gia công và thời gian lắp ráp.
-
Chống kẹt và hoạt động cực êm: Hệ thống con lăn đường kính lớn hoạt động trơn tru ở tốc độ cao mà không gây ra tiếng ồn lớn, giảm thiểu rung động cho máy móc.
-
Bền bỉ trong môi trường khắc nghiệt: Nắp chắn 2Z cùng cơ chế con lăn tự gạt phoi giúp sản phẩm hoạt động hoàn hảo trong các nhà máy có nhiều bụi, mạt gỗ, hoặc phoi gia công cơ khí.
Điểm yếu cần lưu ý:
-
Độ cứng vững theo phương ngang: Do đặc tính tự do (floating) để bù sai số, dòng U không cung cấp độ cứng vững hướng tâm tuyệt đối như dòng T (Master rail). Do đó, nó phải luôn được lắp đặt kết hợp cùng một thanh ray dòng T để tạo thành hệ thống hoàn chỉnh.
-
Giới hạn độ chính xác vị trí siêu vi: Sản phẩm phù hợp với các ứng dụng tự động hóa thông thường, không phù hợp cho các máy công cụ yêu cầu độ chính xác vị trí định tuyến ở mức micromet (như máy phay CNC chính xác cao).
5. Ứng dụng.
Với những đặc tính kỹ thuật đã phân tích, bạc đạn trượt ROLLON mã CSW18-60-2Z-U là giải pháp dẫn hướng hàng đầu cho nhiều lĩnh vực:
-
Ngành chế biến gỗ và cắt kính: Chống chịu bụi bẩn cực tốt cho các trục X, Y của máy cắt CNC.
-
Máy đóng gói và tự động hóa: Dùng trong cơ cấu cửa trượt, cơ cấu cấp liệu tự động, máy gắp thả (pick and place) hoạt động với tần suất và tốc độ cao.
-
Ngành vận tải và đường sắt: Lắp ráp trong hệ thống cửa lùa của xe lửa, xe chuyên dụng nhờ khả năng chịu rung lắc định kỳ.
-
Hệ thống kho bãi và logistics: Ứng dụng trong các robot lấy hàng trên kệ cao, cơ cấu băng chuyền linh hoạt.
6. CTI Supply – Đại lý phân phối chính thức ROLLON tại Việt Nam.
Để hệ thống máy móc của bạn hoạt động ổn định và phát huy tối đa công suất, việc mua đúng linh kiện chính hãng là vô cùng quan trọng. Công ty CTI Supply là đại lý chính thức của ROLLON tại thị trường Việt Nam, chuyên cung cấp mã sản phẩm CSW18-60-2Z-U và toàn bộ hệ sinh thái linh kiện dẫn hướng của hãng.
Tại sao nên lựa chọn CTI Supply?
-
Hàng chính hãng, chất lượng đảm bảo: Chúng tôi cam kết cung cấp sản phẩm mới 100%, có đầy đủ chứng từ xuất xứ (CO) và chứng lượng (CQ) từ nhà máy ROLLON tại Châu Âu.
-
Tư vấn và hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư tự động hóa của CTI Supply sẽ hỗ trợ quý khách tính toán tải trọng, tuổi thọ, và lựa chọn kết hợp ray T và ray U sao cho tối ưu nhất với bản vẽ thiết kế.
-
Giá cả cạnh tranh và tối ưu chi phí: Là đại lý cấp cao, chúng tôi mang đến mức chiết khấu tốt nhất, tối ưu hóa chi phí đầu tư cho các dự án chế tạo máy.
7. Thông tin liên hệ.
Các bạn có thể tham khảo thêm sản phẩm bằng cách nhấp vào : CATALOGUE
Hãy liên hệ CTI SUPPLY – nhà phân phối Rollon tại Việt Nam để được hỗ trợ kỹ thuật và gửi báo giá nhanh nhất. Đội ngũ CTI SUPPLY rất hân hạnh được hỗ trợ quý khách hàng! Hotline: 0906.494.486 ; Email: [email protected]
