Trong ngành cơ khí chính xác và tự động hóa, việc lựa chọn các chi tiết liên kết đóng vai trò then chốt đối với tuổi thọ và hiệu suất của máy móc. Bạc đạn mắt trâu (hay còn gọi là đầu cần – Rod Ends) là một linh kiện nhỏ nhưng mang tính quyết định trong việc điều hướng chuyển động và chịu tải.
Nổi bật trong phân khúc cao cấp là dòng sản phẩm của thương hiệu Đức – Durbal, cụ thể là mã sản phẩm BRF06-00-501. Bài viết này sẽ phân tích chi tiết về đặc tính kỹ thuật, ứng dụng và lý do tại sao các dòng sản phẩm của Durbal lại là sự lựa chọn hàng đầu cho các kỹ sư thiết kế.

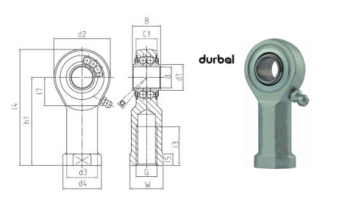

1. Tổng quan về Bạc đạn mắt trâu Durbal BRF06-00-501.
Bạc đạn mắt trâu Durbal mã BRF06-00-501 thuộc dòng sản phẩm chất lượng cao (Premium Line hoặc Classic Line tùy phiên bản năm sản xuất) của Durbal – nhà sản xuất vòng bi và đầu cần danh tiếng đến từ Đức.
Với mã sản phẩm BRF06-00-501 cho thấy đây là loại bạc đạn có ren trong (Female thread), kích thước trục 6mm, được thiết kế để chịu được các điều kiện vận hành khắc nghiệt với độ chính xác cực cao. Sự khác biệt của Durbal nằm ở công nghệ vật liệu và quy trình gia công, giúp sản phẩm hoạt động trơn tru ngay cả khi chịu tải trọng động lớn.
2. Đặc tính kỹ thuật.
“Khác biệt hoàn toàn với các dòng bạc đạn phổ thông khác, Durbal BRF06-00-501 được chế tạo theo tiêu chuẩn DIN ISO 12240-4 nghiêm ngặt của Đức. Với đường kính trục 6mm và ren trong M6, sản phẩm sở hữu vỏ thép rèn chịu lực cao cùng cặp vật liệu trượt Thép-Đồng bền bỉ. Kết cấu này không chỉ chịu được tải trọng động lớn mà còn đảm bảo độ chính xác tuyệt đối với góc tự lựa lên đến 13 độ, giúp hệ thống vận hành trơn tru ngay cả trong điều kiện rung lắc mạnh.”
2.1. Chuẩn kích thước DIN ISO 12240-4 (Dòng K).
Mã BRF06 thuộc dòng K (K series), đây là tiêu chuẩn kích thước phổ biến nhất trong các ứng dụng khí nén và tự động hóa nhẹ. Điều này đồng nghĩa với việc sản phẩm có thể lắp lẫn (interchangeable) dễ dàng với các loại xi lanh khí nén tiêu chuẩn ISO trên thị trường mà không cần gia công lại đồ gá.
2.2. Cặp vật liệu trượt: Thép trên Đồng (Steel on Bronze).
Đặc tính kỹ thuật của mã này thường sử dụng vòng trong bằng thép 100Cr6 cứng quay trơn trên lớp lót bằng đồng thau đặc biệt.
-
Ưu điểm: Khả năng chịu tải trọng va đập cực tốt, chịu được rung động mạnh mà không bị vỡ nứt như các loại lót nhựa giá rẻ.
-
Lưu ý: Đây là dòng cần bảo trì, thường có núm mỡ (hoặc lỗ tra mỡ) để kỹ thuật viên bổ sung bôi trơn, giúp tăng tuổi thọ sản phẩm lên tối đa.
2.3. Góc nghiêng tự lựa (Tilt Angle ~13°).
Đặc tính này cho phép trục quay lệch góc so với thân vỏ lên đến 13 độ.
-
Ứng dụng: Rất quan trọng trong các cơ cấu tay đòn (linkage) nơi mà hai điểm kết nối không nằm thẳng hàng hoàn toàn hoặc có sự di chuyển không gian 3D. Nó giúp triệt tiêu ứng suất uốn, bảo vệ xi lanh không bị cong ti.
2.4. Dung sai chế tạo chính xác.
Durbal kiểm soát dung sai đường kính lỗ trục (d=6mm) rất chặt chẽ (thường là H7). Điều này đảm bảo khi lắp chốt vào sẽ vừa khít, không có độ rơ lắc (play), giúp máy vận hành chính xác, không gây tiếng ồn “lạch cạch” khi đảo chiều chuyển động.
3. Nguyên lý hoạt động.
Bạc đạn mắt trâu hoạt động dựa trên nguyên lý khớp cầu (spherical plain bearing). Cấu tạo gồm một vòng trong có bề mặt cầu lồi nằm gọn trong một vòng ngoài (hoặc thân vỏ) có bề mặt cầu lõm.
Nguyên lý này cho phép chi tiết có 3 bậc tự do trong chuyển động quay:
- Chuyển động quay tròn: Quanh trục chính.
- Chuyển động nghiêng (Tilting): Cho phép trục lệch góc so với thân vỏ.
- Chuyển động xoay (Swiveling): Tự lựa theo các phương khác nhau.
Nhờ nguyên lý này, BRF06-00-501 không chỉ truyền lực mà còn đóng vai trò như một khớp nối linh hoạt, giúp triệt tiêu các lực ứng suất sinh ra do sai số lắp đặt hoặc biến dạng khung máy, bảo vệ trục và xi lanh không bị cong vênh.
4. Ứng dụng.
Với kích thước nhỏ gọn (phi 6mm) nhưng khả năng chịu tải cao, Bạc đạn mắt trâu Durbal mã này được ứng dụng rộng rãi trong:
-
Hệ thống khí nén (Pneumatics): Lắp ở đầu cần xi lanh khí nén cỡ nhỏ để truyền lực đẩy/kéo. Đây là ứng dụng phổ biến nhất.
-
Ngành công nghiệp đóng gói: Sử dụng trong các cơ cấu tay gắp, cần đẩy của máy đóng gói tốc độ cao, nơi yêu cầu độ rơ thấp và độ bền cao.
-
Robot công nghiệp: Các khớp nối cử động tinh vi trong cánh tay robot hoặc cơ cấu gắp sản phẩm.
-
Ngành dệt may: Các thanh dẫn hướng sợi và cơ cấu cam trong máy dệt.
-
Công nghệ thực phẩm: Nhờ lớp xử lý bề mặt chất lượng, một số biến thể của mã này có thể hoạt động tốt trong môi trường yêu cầu vệ sinh khắt khe (cần kiểm tra kỹ biến thể 501 về chuẩn an toàn thực phẩm).
5. So sánh Điểm mạnh và Điểm yếu.
5.1. Điểm mạnh.
-
Độ bền vượt trội: Sản phẩm Durbal nổi tiếng với tuổi thọ cao gấp nhiều lần so với các loại bạc đạn mắt trâu thông thường, giúp giảm thời gian dừng máy, sửa chữa và bảo dưỡng. (downtime).
-
Vận hành êm ái: Khe hở hướng tâm (Radial clearance) được kiểm soát chặt chẽ, giúp chuyển động mượt mà, ít tiếng ồn và rung động.
-
Khả năng chịu tải: Dù kích thước nhỏ (06mm) nhưng vật liệu thép cao cấp giúp nó chịu được tải trọng va đập tốt.
-
Bảo trì thấp: Các dòng BRF hiện đại thường được thiết kế để tối ưu hóa việc bôi trơn hoặc không cần bảo trì thường xuyên.
5.2. Điểm yếu.
-
Giá thành: Là sản phẩm cao cấp từ Đức, giá của những dòng sản phẩm này cũng sẽ cao hơn các dòng hàng phổ thông từ Trung Quốc hay Đài Loan. Tuy nhiên, xét về hiệu quả đầu tư dài hạn (TCO), đây lại là phương án tiết kiệm.
-
Yêu cầu lắp đặt: Cần kỹ thuật viên có tay nghề để lắp đặt đúng lực siết và đúng hướng tải trọng để phát huy hết hiệu năng.
6. Tại sao chọn mua Durbal tại CTI Supply?
Trên thị trường hiện nay có nhiều đơn vị cung cấp linh kiện cơ khí, nhưng việc tìm được nguồn hàng chính hãng, có nguồn gốc xuất xứ rõ ràng (CO/CQ) là điều quan trọng nhất để đảm bảo chất lượng máy móc.
Công ty CTI Supply tự hào là đối tác tin cậy trong chuỗi cung ứng vật tư công nghiệp tại Việt Nam.
-
Đại lý uy tín: Bên cạnh việc là đại lý chính thức của ROLLON (thương hiệu hàng đầu về thanh trượt tuyến tính), CTI Supply còn có thế mạnh vượt trội trong việc phân phối các sản phẩm truyền động chính xác từ Châu Âu, bao gồm dòng Bạc đạn mắt trâu của Durbal.
-
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư của CTI Supply am hiểu sâu sắc về các dòng sản phẩm này, sẵn sàng tư vấn chuyển đổi mã, tính toán tải trọng và hướng dẫn lắp đặt.
-
Giá cả cạnh tranh: Nhập khẩu trực tiếp giúp CTI Supply mang đến mức giá tốt nhất cho khách hàng.
-
Kho hàng đa dạng: Đáp ứng nhanh chóng nhu cầu thay thế sửa chữa của nhà máy.
