Bộ chuyển mạch công nghiệp (Industrial Ethernet Switch) là thành phần cơ sở để thiết lập hạ tầng mạng trong các hệ thống điều khiển và tự động hóa. Thuộc dòng wienet UMS (Universal Managed Switch) do hãng Wieland Electric sản xuất, hai mã thiết bị 83.040.0000.1 (UMS 6-L) và 83.040.0001.0 (UMS 8) cung cấp giải pháp quản lý luồng dữ liệu chuyên dụng, được thiết kế để duy trì đường truyền tín hiệu ổn định dưới các điều kiện môi trường công nghiệp khắc nghiệt.
Nội dung dưới đây sẽ tổng hợp các thông số kỹ thuật cốt lõi, đặc tính vận hành và khả năng tích hợp thực tế của hai bộ chuyển mạch này, nhằm cung cấp dữ liệu cơ sở cho quá trình đánh giá và lựa chọn thiết bị của các kỹ sư.
1. Tổng quan về dòng Switch Managed Wieland UMS
Dòng switch managed của Wieland không chỉ đơn thuần là thiết bị kết nối các đầu cuối mà còn đóng vai trò là “bộ não” điều phối lưu lượng dữ liệu. Khác với các dòng switch unmanaged thông thường, 83.040.0000.1 (UMS 6-L) và 83.040.0001.0 (UMS 8) cho phép người quản trị cấu hình, quản lý và giám sát mạng LAN một cách chi tiết. Điều này đặc biệt quan trọng trong các môi trường yêu cầu tính sẵn sàng cao và khả năng chẩn đoán lỗi tức thời.
Cả hai mã sản phẩm đều được thiết kế để chịu đựng các điều kiện khắc nghiệt trong nhà máy như nhiễu điện từ (EMI), rung lắc cơ học và dải nhiệt độ biến thiên rộng.

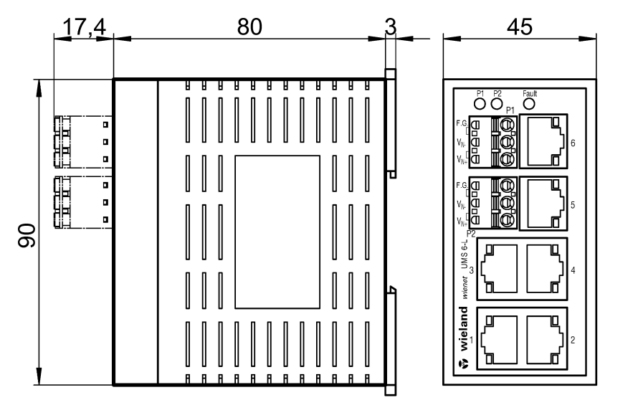

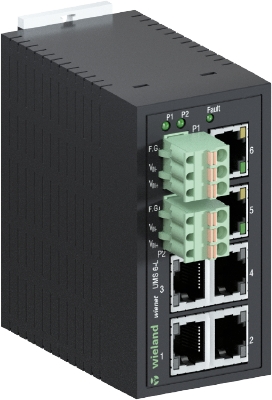

2. Đặc tính kỹ thuật chi tiết của 83.040.0000.1 (UMS 6-L).
Mã sản phẩm 83.040.0000.1, hay còn gọi là UMS 6-L, là giải pháp tối ưu cho các cụm máy móc hoặc tủ điện có không gian hạn chế nhưng yêu cầu khả năng quản lý mạng linh hoạt.
Thông số cơ bản:
-
Số lượng cổng: 6 cổng kết nối. Cấu hình thường thấy là 6 cổng RJ45 tốc độ 10/100 Base-T(X).
-
Loại Switch: Managed (Có quản lý).
-
Điện áp hoạt động: Hỗ trợ nguồn dự phòng kép (Redundant Power Input) 12 – 48 V DC.
-
Lắp đặt: Rail DIN 35mm tiêu chuẩn.
-
Chất liệu vỏ: Kim loại chắc chắn, hỗ trợ tản nhiệt tự nhiên không cần quạt.
Đặc điểm nổi bật:
83.040.0000.1 (UMS 6-L) tập trung vào tính ổn định. Với công nghệ Store-and-Forward, thiết bị đảm bảo toàn vẹn dữ liệu bằng cách kiểm tra lỗi frame trước khi truyền đi. Khả năng chống đột biến điện áp (Surge Protection) trên các cổng dữ liệu giúp bảo vệ các thiết bị đầu cuối đắt tiền như PLC hay HMI.

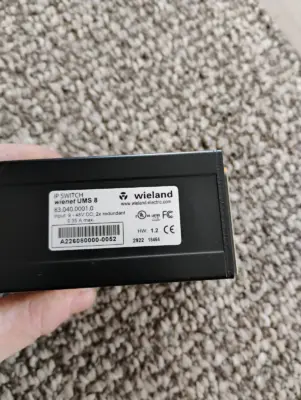

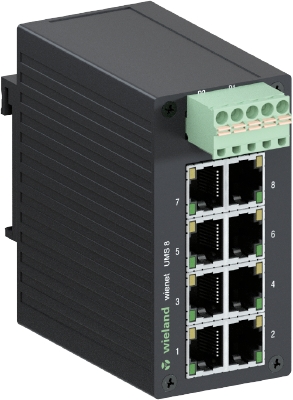

3. Đặc tính kỹ thuật chi tiết của 83.040.0001.0 (UMS 8).
Mã sản phẩm 83.040.0001.0, định danh là UMS 8, là phiên bản mở rộng với số lượng cổng lớn hơn, phù hợp cho việc tập trung dữ liệu từ nhiều thiết bị trong một hệ thống lớn hơn.
Thông số cơ bản:
-
Số lượng cổng: 8 cổng RJ45 10/100 Base-T(X).
-
Băng thông Switch: Đạt hiệu suất wire-speed trên tất cả các cổng.
-
Giao thức quản lý: Hỗ trợ Web-based management, SNMP v1/v2c/v3, Telnet và CLI.
-
Tiêu chuẩn bảo vệ: IP30 (hoặc cao hơn tùy phiên bản vỏ), chống bụi và xâm nhập vật lý cơ bản.
-
Nhiệt độ vận hành: Từ -40°C đến +75°C (phiên bản Wide Temperature).
Đặc điểm nổi bật:
83.040.0001.0 (UMS 8) vượt trội ở khả năng quản lý băng thông thông minh. Nó hỗ trợ QoS (Quality of Service), cho phép ưu tiên các gói tin điều khiển quan trọng của các giao thức thời gian thực như PROFINET hoặc EtherNet/IP, đảm bảo không có độ trễ trong quá trình vận hành máy.
4. Bảng so sánh thông số kỹ thuật.
| Đặc điểm | 83.040.0000.1 (UMS 6-L) | 83.040.0001.0 (UMS 8) |
| Số cổng RJ45 | 6 Cổng | 8 Cổng |
| Tốc độ truyền | 10/100 Mbps | 10/100 Mbps |
| Tính năng Managed | Có | Có |
| Cấu hình Web | Có | Có |
| Giao thức vòng (Ring) | Hỗ trợ phục hồi nhanh (<20ms) | Hỗ trợ phục hồi nhanh (<20ms) |
| Nguồn cấp | 12-48V DC (Dual Input) | 12-48V DC (Dual Input) |
| Rơ-le cảnh báo | Có (Cảnh báo mất nguồn/đứt cáp) | Có (Cảnh báo mất nguồn/đứt cáp) |
| Kích thước | Nhỏ gọn, tiết kiệm diện tích | Tiêu chuẩn công nghiệp |
5. Những điểm mạnh vượt trội của Wieland UMS Series.
Tại sao các kỹ sư tự động hóa lại ưu tiên sử dụng dòng sản phẩm này thay vì các dòng switch dân dụng?
Khả năng dự phòng mạng (Network Redundancy).
Cả hai thiết bị đều hỗ trợ các giao thức vòng như STP, RSTP, MSTP và đặc biệt là các giao thức Ring độc quyền của Wieland. Điều này cho phép mạng tự phục hồi trong mili giây nếu một đoạn cáp bị đứt, đảm bảo dây chuyền sản xuất không bị dừng đột ngột (Downtime).
Chẩn đoán và Giám sát thông minh.
Thông qua giao diện Web trực quan, người dùng có thể:
-
Theo dõi trạng thái từng cổng (Up/Down, tốc độ truyền).
-
Thiết lập VLAN (Virtual LAN) để phân tách luồng dữ liệu, tăng tính bảo mật.
-
Sử dụng Port Mirroring để phân tích lưu lượng mà không làm gián đoạn hệ thống.
-
Nhận thông báo qua Email hoặc bẫy SNMP khi có sự cố.
Thiết kế công nghiệp bền bỉ.
Vỏ ngoài bằng kim loại không chỉ tạo cảm giác chắc chắn mà còn giúp tản nhiệt cực tốt. Thiết kế không quạt (Fanless) loại bỏ hoàn toàn rủi ro hư hỏng cơ học do bụi bẩn tích tụ trong quạt – một vấn đề phổ biến trong môi trường nhà máy xi măng, dệt may hoặc chế biến gỗ.
6. Ứng dụng thực tế của sản phẩm.
Bộ chuyển IP Wieland được ứng dụng rộng rãi trong nhiều lĩnh vực:
-
Hệ thống xử lý nước thải: Kết nối các cảm biến đo lưu lượng, nồng độ pH về PLC trung tâm tại các trạm quan trắc xa xôi.
-
Ngành năng lượng tái tạo: Giám sát các inverter trong trang trại điện mặt trời hoặc tuabin gió, nơi nhiệt độ môi trường khắc nghiệt.
-
Dây chuyền lắp ráp ô tô: Quản lý dữ liệu từ các cánh tay Robot và hệ thống camera kiểm tra ngoại quan (Vision System) yêu cầu băng thông ổn định.
-
Hệ thống BMS (Building Management System): Kết nối các bộ điều khiển điều hòa, chiếu sáng và an ninh trong các tòa nhà thông minh.
