Bộ nguồn 81.000.6160.0 (WIPOS P3 24-5), 81.000.6200.0 (WIPOS R20)

Bộ nguồn 3 pha 81.000.6160.0 (WIPOS P3 24-5) và mô-đun nguồn dự phòng 81.000.6200.0 (WIPOS R20) là hai cấu phần quan trọng trong hệ thống phân phối điện điều khiển của thương hiệu Wieland. Đối với các tủ điện tự động hóa, việc duy trì nguồn cấp một chiều (DC) ổn định cho các thiết bị phụ tải như PLC, HMI hay hệ thống van từ là yếu tố kỹ thuật tiên quyết nhằm đảm bảo dây chuyền vận hành liên tục và hạn chế rủi ro dừng máy do sự cố sụt áp lưới.

Bài viết dưới đây sẽ phân tích chi tiết về đặc tính kỹ thuật, thông số cấu hình và các ứng dụng thực tế của hai mã sản phẩm trên trong công nghiệp.

1. Bộ Nguồn Xoay Chiều 3 Pha 81.000.6160.0 (WIPOS P3 24-5).

Khái Niệm Và Thiết Kế Tổng Quan.

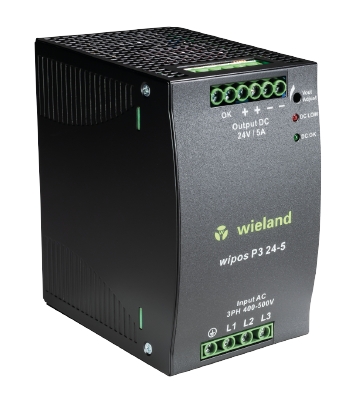

Sản phẩm 81.000.6160.0 (WIPOS P3 24-5) là dòng bộ nguồn mạch chuyển mạch (Switched-Mode Power Supply – SMPS) cao cấp được thiết kế chuyên dụng cho lưới điện xoay chiều 3 pha. Khác với các dòng nguồn 1 pha thông thường, việc sử dụng nguồn vào 3 pha giúp thiết bị giảm thiểu hiện tượng lệch pha, tối ưu hóa công suất đầu vào và tăng cường độ ổn định cho điện áp DC đầu ra. Với lớp vỏ bằng kim loại chắc chắn cùng khả năng chống nhiễu vượt trội, thiết bị này đáp ứng hoàn hảo các tiêu chuẩn khắt khe trong môi trường công nghiệp nặng.

Thông Số Kỹ Thuật Của 81.000.6160.0 (WIPOS P3 24-5).

Thông số	Giá trị chi tiết
Mã sản phẩm (Part Number)	81.000.6160.0
Dòng sản phẩm	WIPOS P3
Công suất định mức	120 W
Điện áp ngõ ra (Định mức)	24 V DC
Dải điều chỉnh điện áp ngõ ra	22.5 V DC đến 28.5 V DC (Tinh chỉnh qua biến trở Trimmer)
Dòng điện ngõ ra định mức	5 A DC
Hiệu suất chuyển đổi	Điện hình 89% (Tối thiểu 87%)
Điện áp ngõ vào AC (3 pha)	Định mức: 3PH 400 – 500 V AC (Dải hoạt động: 340 – 575 V AC)
Điện áp ngõ vào DC	Dải hoạt động: 480 – 820 V DC
Tần số dòng điện vào	47 Hz đến 63 Hz
Tích hợp bộ lọc PFC	Có (Hệ số công suất đạt 0.55)
Dòng khởi động (Inrush Current)	Điển hình 10 A
Thời gian duy trì (Hold-up time)	> 20 ms
Độ gợn sóng & Nhiễu (Ripple & Noise)	< 100 mVss (Băng thông 20 MHz)
Nhiệt độ môi trường làm việc	-40°C đến +71°C (Chạy đầy tải lên đến 60°C)
Hệ số giảm tải (Derating)	2.5% / K (Từ 61°C đến 71°C)
Cấp bảo vệ vật lý	IP20
Chỉ số MTBF (Thời gian giữa các sự cố)	559,000 giờ
Kích thước (Rộng x Cao x Sâu)	74.3 x 124 x 119 mm
Trọng lượng	Khoảng 0.8 kg

Các Đặc Tính Kỹ Thuật Nổi Bật.

• Khả năng tinh chỉnh điện áp linh hoạt: Thông qua biến trở điều chỉnh tích hợp (Vout Adjust), người vận hành có thể nâng điện áp lên tối đa 28.5 V DC nhằm bù đắp hiện tượng sụt áp trên các đường dây dẫn dài trong nhà máy.

• Chế độ bảo vệ quá tải thông minh (Hiccup Mode): Khi xảy ra ngắn mạch hoặc quá tải (từ 115% đến 135% công suất định mức), 81.000.6160.0 (WIPOS P3 24-5) tự động ngắt dòng và kích hoạt chế độ lặp lại tín hiệu thử nghiệm (hiccup). Khi sự cố được khắc phục, bộ nguồn sẽ tự khởi động lại an toàn mà không cần can thiệp thủ công.

• Tích hợp rơ-le cảnh báo (Relay Output): Thiết bị trang bị một tiếp điểm rơ-le khô (thường đóng) có khả năng chịu tải tối đa 0.3 A tại 60 V DC. Tiếp điểm này sẽ đóng lại khi điện áp ngõ ra đạt mức ổn định (> 19.4 V DC), cho phép kết nối trực tiếp đến PLC để giám sát trạng thái nguồn từ xa.

• Chỉ thị trạng thái bằng LED trực quan: Đèn LED Green hiển thị trạng thái “DC OK” khi nguồn ổn định và LED Red hiển thị “DC LOW” khi điện áp sụt xuống dưới ngưỡng an toàn (17.6 V – 19.4 V).

2. Bộ Nguồn Dự Phòng Khử Đóng Ngắt 81.000.6200.0 (WIPOS R20).

Khái Niệm Và Thiết Kế Tổng Quan.

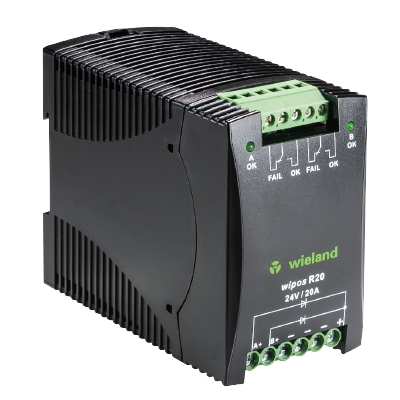

Sản phẩm 81.000.6200.0 (WIPOS R20) không phải là bộ nguồn tạo ra dòng điện độc lập, mà là một Redundancy Module (Bộ nguồn dự phòng/Bộ khử decouple ngõ ra). Nhiệm vụ cốt lõi của thiết bị là kết nối song song hai bộ nguồn độc lập lại với nhau để tạo thành một hệ thống nguồn dự phòng nóng ($1+1$ hoặc $N+1$). Nếu một trong hai bộ nguồn chính gặp sự cố ngắn mạch trong mạch thứ cấp, mô-đun WIPOS R20 sẽ cách ly hoàn toàn bộ nguồn lỗi, giữ cho bộ nguồn còn lại tiếp tục cấp điện liên tục cho hệ thống tải mà không gây ra bất kỳ độ trễ nào.

Thông Số Kỹ Thuật Chi Tiết Của 81.000.0200.0 (WIPOS R20).

Thông số	Giá trị chi tiết
Mã sản phẩm (Part Number)	81.000.6200.0
Dòng sản phẩm	WIPOS R
Chức năng	Mô-đun nguồn dự phòng (Redundancy Module)
Điện áp định mức ngõ vào/ra	24 V DC
Dải điện áp ngõ vào	21 V DC đến 28 V DC
Số lượng ngõ vào (Inputs)	2 cổng độc lập (Kết nối cho 2 bộ nguồn)
Số lượng ngõ ra (Outputs)	1 cổng tổng hợp
Dòng điện ngõ ra tối đa	20 A
Tín hiệu cảnh báo tích hợp	1 cổng đầu ra rơ-le báo lỗi (Fail / OK) cho từng ngõ vào
Cấp bảo vệ vỏ ngoài	IP20
Kiểu lắp đặt	Gá lắp thanh DIN Rail 35 mm (EN 60715)

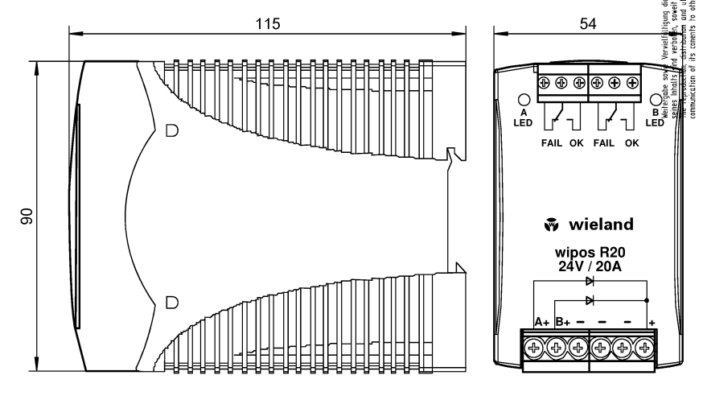

Kích thước (Rộng x Cao x Sâu)	54 x 90 x 114 mm
Trọng lượng tổng thể	0.21 kg

Đặc Tính Kỹ Thuật.

• Phân tách tải hoàn hảo nhờ Đi-ốt công suất: Thiết bị sử dụng hệ thống đi-ốt chất lượng cao nhằm khử liên kết dòng ngược giữa hai bộ nguồn đầu vào. Điều này ngăn hiện tượng dòng điện từ bộ nguồn khỏe chạy ngược vào bộ nguồn đang bị lỗi ngắn mạch.

• Giám sát trạng thái ngõ vào độc lập: 81.000.6200.0 (WIPOS R20) liên tục kiểm tra mức điện áp cấp vào từ cả hai nguồn độc lập. Mỗi kênh vào đều có rơ-le tín hiệu riêng biệt để phản hồi trạng thái hoạt động về hệ thống điều khiển trung tâm, giúp kỹ sư bảo trì phát hiện sớm bộ nguồn nào đang suy yếu để thay thế kịp thời.

• Thiết kế tối ưu không gian: Với độ rộng chỉ 54 mm, mô-đun này cực kỳ tiết kiệm diện tích trên thanh cài tủ điện, vận hành êm ái nhờ cơ chế tản nhiệt tự nhiên qua không khí (free air convection).

3. Ứng Dụng.

Sự kết hợp giữa bộ nguồn công nghiệp và mô-đun dự phòng của Wieland được ứng dụng rộng rãi trong các hệ thống đòi hỏi độ sẵn sàng cao:

• Tủ điều khiển PLC/SCADA trong nhà máy: Cấp nguồn liên tục cho bộ xử lý trung tâm PLC, mô-đun I/O, màn hình HMI và mạng truyền thông công nghiệp (Profinet, Modbus).

• Hệ thống điều khiển trong môi trường khắc nghiệt: Nhờ dải nhiệt độ hoạt động siêu rộng từ -40°C đến +71°C, bộ nguồn hoạt động bền bỉ trong các trạm biến áp ngoài trời, hệ thống xử lý nước thải, hoặc các nhà máy luyện kim có nhiệt độ môi trường cao.

• Dây chuyền lắp ráp tự động và Robot: Cung cấp năng lượng ổn định cho các cảm biến tiệm cận, cảm biến quang, các van điện từ (Solenoid Valves) điều khiển hệ thống xi lanh khí nén, đảm bảo cánh tay robot không bị dừng đột ngột gây hỏng phôi sản phẩm.

4. Điểm Mạnh Vượt Trội Khi Kết Hợp WIPOS P3 24-5 Và WIPOS R20.

Khi tích hợp đồng bộ 81.000.6160.0 (WIPOS P3 24-5) cùng 81.000.6200.0 (WIPOS R20) vào một tủ điện, hệ thống sẽ đạt được những lợi thế kỹ thuật vượt trội:

Giải pháp nguồn liên tục (Redundant Power System): Bạn có thể kết nối hai bộ nguồn WIPOS P3 24-5 (mỗi bộ cấp tối đa 5A) thông qua mô-đun R20 (chịu tải tối đa 20A). Hệ thống này tạo ra một kiến trúc nguồn dự phòng song song hoàn hảo. Khi một bộ nguồn gặp sự cố lưới điện hoặc lỗi linh kiện bên trong, tải tiêu thụ 24V vẫn hoạt động bình thường nhờ bộ nguồn còn lại, triệt tiêu hoàn toàn thời gian chết (Downtime) của nhà máy.

• Hiệu suất năng lượng tối ưu: Với hiệu suất lên đến 89% từ bộ nguồn P3, lượng nhiệt năng tỏa ra trong tủ điện được giảm thiểu tối đa, giúp kéo dài tuổi thọ của chính bộ nguồn và các thiết bị điện tử xung quanh.

• Bảo vệ toàn diện trước sự cố điện lưới: Sự kết hợp này mang lại khả năng chống chịu xung điện, bảo vệ quá áp (30 – 33 V), chống ngắn mạch dứt điểm và chống dòng ngược, cô lập hoàn toàn các sự cố điện chập chờn.

• Đơn giản hóa công tác bảo trì dự phòng: Nhờ các tiếp điểm rơ-le báo trạng thái của cả hai thiết bị, kỹ sư vận hành có thể thiết lập hệ thống cảnh báo sớm qua đèn báo mặt tủ hoặc giao diện HMI mà không cần phải mở tủ đo đạc định kỳ.
