Bộ nguồn 81.000.6140.0 (WIPOS P1 24-10), 81.000.6120.0 (WIPOS P1 24-2.5)

81.000.6140.0 (WIPOS P1 24-10) và 81.000.6120.0 (WIPOS P1 24-2.5) là hai mã bộ nguồn chuyển mạch (Switching Mode Power Supply – SMPS) chủ lực từ nhà sản xuất Wieland, được thiết kế để cung cấp nguồn một chiều (DC) ổn định cho PLC, HMI và các thiết bị trường. Trong các hệ thống điều khiển tự động hóa, các thiết bị này đóng vai trò thiết yếu trong việc chuyển đổi, cách ly điện áp và đáp ứng tải động, trực tiếp quyết định độ tin cậy của hạ tầng điện.

Bài viết này sẽ phân tích chi tiết các đặc tính kỹ thuật, thông số định mức và tiêu chuẩn an toàn của hai model kể trên, nhằm cung cấp dữ liệu nền tảng cho kỹ sư trong quá trình thiết kế và thi công tủ điện công nghiệp.

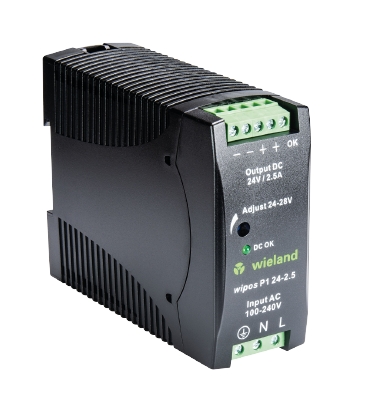

1. Phân Tích Kỹ Thuật Bộ Nguồn 81.000.6120.0 (WIPOS P1 24-2.5).

Mã sản phẩm 81.000.6120.0 (WIPOS P1 24-2.5) là dòng bộ nguồn Switching 1 pha, được thiết kế cho các ứng dụng có quy mô nhỏ hoặc các hệ thống điều khiển phân tán yêu cầu sự tinh gọn.

Thông số kỹ thuật chi tiết:

• Điện áp ngõ vào (Input): Dải rộng từ 100 – 240 V AC (hoặc 120 – 375 V DC). Điều này cho phép thiết bị hoạt động linh hoạt ở nhiều khu vực địa lý và lưới điện khác nhau mà không cần bộ chuyển đổi bổ sung.

• Điện áp ngõ ra (Output): 24 V DC cố định, nhưng có khả năng tinh chỉnh (Adjustable) trong khoảng 24 – 28 V DC thông qua biến trở mặt trước.

• Dòng điện định mức: 2.5 A (Tương đương công suất 60 W).

• Hiệu suất (Efficiency): Đạt mức 89% – một con số ấn tượng giúp giảm thiểu tổn hao năng lượng dưới dạng nhiệt.

• Độ nhiễu (Ripple & Noise): Thấp hơn 50 mVp-p, đảm bảo nguồn điện “sạch” cho các cảm biến nhạy cảm.

Đặc tính nổi bật:

Bộ nguồn 81.000.6120.0 (WIPOS P1 24-2.5) sở hữu thiết kế vỏ nhựa cao cấp với khả năng tản nhiệt tự nhiên tối ưu. Với chiều ngang chỉ khoảng 32mm, sản phẩm giúp tiết kiệm diện tích tối đa trên thanh DIN Rail. Ngoài ra, thiết bị tích hợp sẵn bảo vệ quá tải, ngắn mạch và quá áp tự động phục hồi (Auto-recovery), giúp giảm thiểu rủi ro hư hỏng hệ thống khi có sự cố điện.

2. Phân Tích Kỹ Thuật Bộ Nguồn 81.000.6140.0 (WIPOS P1 24-10).



Đối với các hệ thống tải nặng, yêu cầu dòng điện cao như vận hành động cơ bước, Solenoid công suất lớn hay nhiều cụm PLC kết nối, mã 81.000.6140.0 (WIPOS P1 24-10) là sự thay thế hoàn hảo.

Thông số kỹ thuật chi tiết:

• Điện áp ngõ vào: 100 – 240 V AC.

• Điện áp ngõ ra: 24 V DC (Có thể điều chỉnh 24 – 28 V DC).

• Dòng điện định mức: 10 A (Công suất tổng 240 W).

• Tính năng Power Boost: Đây là điểm đắt giá nhất. Thiết bị cho phép cấp dòng lên tới 120% công suất định mức trong một khoảng thời gian ngắn để hỗ trợ quá trình khởi động của các tải có dòng Inrush lớn.

• Hệ số công suất (PFC): Tích hợp mạch chỉnh lưu hệ số công suất chủ động (Active PFC), giúp giảm sóng hài và tối ưu hóa điện năng tiêu thụ từ lưới.

Đặc tính kỹ thuật chuyên sâu:

Mã 81.000.6140.0 (WIPOS P1 24-10) được trang bị vỏ kim loại chắc chắn, đóng vai trò như một bộ tản nhiệt khổng lồ, cho phép thiết bị vận hành liên tục ở nhiệt độ môi trường lên tới 70°C (có giảm tải). Khả năng cách điện (Isolation Voltage) giữa đầu vào và đầu ra lên tới 3000 V AC, đảm bảo an toàn tuyệt đối cho người vận hành và các thiết bị điện tử nhạy cảm ở phía sau.

3. Điểm Mạnh Của Dòng Wieland WIPOS P1.

Khi sử dụng các mã 81.000.6140.0 và 81.000.6120.0, người dùng sẽ nhận thấy những ưu điểm vượt trội mà ít dòng nguồn phân khúc trung bình nào có được:

• Độ bền và Tin cậy (MTBF): Chỉ số thời gian vận hành không sự cố (MTBF) cực cao, được kiểm chứng qua hàng triệu giờ hoạt động trong các nhà máy sản xuất ô tô, thực phẩm.

• Khả năng chịu nhiệt khắc nghiệt: Dải nhiệt độ vận hành rộng từ -25°C đến +70°C. Đặc biệt, bộ nguồn không bị giảm công suất đáng kể khi hoạt động ở vùng nhiệt độ cao như các dòng nguồn phổ thông.

• Tiêu chuẩn quốc tế: Đầy đủ các chứng chỉ khắt khe nhất như UL 508, CE, và tiêu chuẩn chống cháy nổ. Điều này cực kỳ quan trọng khi bạn cần lắp đặt máy móc để xuất khẩu sang thị trường Châu Âu hoặc Mỹ.

• Lắp đặt thông minh: Cơ chế ngàm kẹp kim loại giúp việc gắn lên thanh DIN Rail 35mm trở nên chắc chắn, chống rung lắc cơ học hiệu quả.

4. Ứng Dụng.

Tùy vào công suất, mỗi mã sản phẩm sẽ có những vị trí chiến lược trong hệ thống:

4.1. Ứng dụng của 81.000.6120.0 (2.5A):

• Cấp nguồn cho bộ điều khiển PLC nhỏ (S7-1200, Mitsubishi FX…).
• Hệ thống chiếu sáng LED chỉ thị trong tủ điện.
• Cấp nguồn cho các cảm biến tiệm cận, cảm biến quang và bộ chuyển đổi tín hiệu.
• Ứng dụng trong các tủ điện điều khiển BMS tòa nhà.

4.2. Ứng dụng của 81.000.6140.0 (10A).

• Vận hành các hệ thống Valve khí nén (Solenoid Valve) công suất lớn.
• Cấp nguồn cho các bộ truyền động Servopack công suất thấp hoặc động cơ DC.
• Sử dụng cho các tủ điều khiển trung tâm trong ngành dầu khí, hóa chất yêu cầu sự ổn định tuyệt đối.
• Các trạm quan trắc từ xa hoạt động 24/7 dưới điều kiện thời tiết khắc nghiệt.

5. Bảng So Sánh Thông Số Kỹ Thuật Tổng Hợp.

Đặc tính	81.000.6120.0 (WIPOS P1 24-2.5)	81.000.6140.0 (WIPOS P1 24-10)
Dòng điện ngõ ra	2.5 A	10 A
Công suất	60 W	240 W
Điện áp vào	100-240V AC / 120-375V DC	100-240V AC
Khả năng điều chỉnh áp	24 – 28 V DC	24 – 28 V DC

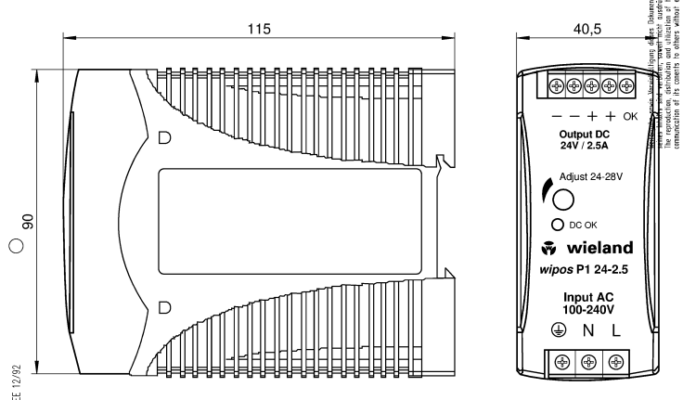

Kích thước (WxHxD)	32 x 90 x 114 mm	60 x 123.6 x 117.6 mm
Trọng lượng	Khoảng 0.3 kg	Khoảng 1.0 kg
Chất liệu vỏ	Nhựa chịu nhiệt	Kim loại
Power Boost	Không	Có (120%)
