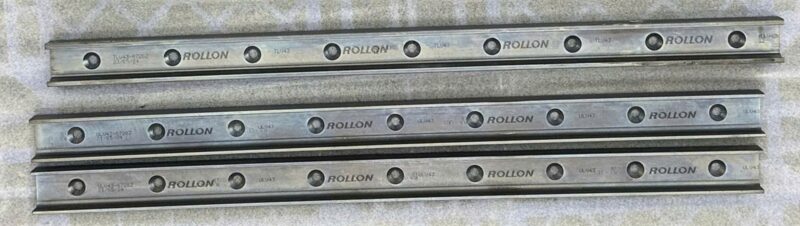

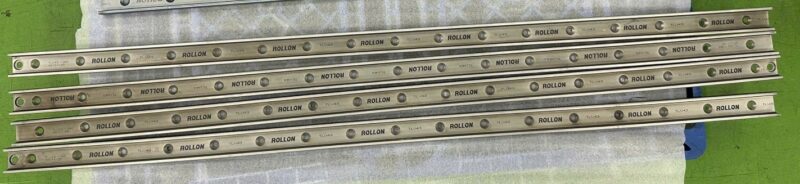

TLV43-2720 thuộc dòng Compact Rail (Thanh ray trượt) của Rollon – một giải pháp dẫn hướng tuyến tính chuyên dụng, được thiết kế để hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Với lớp phủ Zinc-Nickel chống ăn mòn, sản phẩm này mang lại độ bền cao và tuổi thọ dài, phù hợp cho nhiều ứng dụng cơ khí chính xác.
1. Thông số kỹ thuật chi tiết TLV43-2720
TLV43-J2720C02Z là thanh ray trượt thuộc dòng Compact Rail của Rollon, với kích thước chuẩn 43 mm và chiều dài 2720 mm, được chế tạo từ thép carbon cán nguội, tôi cảm ứng và mài chính xác, có lớp phủ chống ăn mòn Zinc-Nickel.
- Loại: Fixed bearing rail (ray cố định) thuộc dòng Compact Rail
- Chiều rộng (Width): 43 mm
- Chiều cao (Height): 21 mm
- Chiều dài (Length): 2720 mm
- Trọng lượng: 8.44 kg
- Vật liệu: Thép carbon cán nguội (cold-drawn carbon steel)
- Xử lý bề mặt: Tôi cảm ứng, mài chính xác, phủ Zinc-Nickel chống ăn mòn
- Lỗ bắt vít: Chuẩn V cho vít đầu chìm M8
- Ứng dụng: Dẫn hướng tuyến tính, chịu tải cao, hoạt động trong môi trường công nghiệp khắc nghiệt
⚙️ Đặc điểm nổi bật
- C-profile tự căn chỉnh: Giúp ray có khả năng bù sai lệch nhỏ khi lắp đặt, giảm yêu cầu gia công bề mặt.
- Chịu tải và độ bền cao: Nhờ quá trình tôi cứng và mài chính xác.
- Chống bụi và mài mòn: Có hệ thống gạt bụi bảo vệ rãnh trượt.
- Chống ăn mòn vượt trội: Lớp phủ Zinc-Nickel giúp tăng tuổi thọ trong môi trường ẩm hoặc có hóa chất.
2. Ứng dụng điển hình của TLV43-J2720C02Z
Dựa trên đặc tính của dòng Compact Rail TLV43 của Rollon, sản phẩm này thường được sử dụng trong:
- Máy móc cơ khí chính xác
- Làm ray dẫn hướng cho bàn trượt, đầu cắt, hoặc cụm gá trong máy CNC.
- Đảm bảo chuyển động tuyến tính mượt mà, giảm rung lắc.
- Dây chuyền sản xuất tự động
- Hệ thống robot gắp hàng, robot hàn, robot lắp ráp.
- Cho phép chuyển động tốc độ cao, ổn định và ít bảo trì.
- Ngành đóng gói & thực phẩm
- Máy đóng gói tốc độ cao, máy chiết rót, máy dán nhãn.
- Ray trượt giúp các cơ cấu di chuyển chính xác, đồng bộ.
- Ngành y tế & thiết bị phòng thí nghiệm
- Các bàn trượt trong máy chẩn đoán hình ảnh, máy xét nghiệm.
- Đảm bảo độ chính xác cao trong môi trường sạch.
- Logistics & vận tải tự động (AGV, băng tải)
- Hệ thống xe tự hành trong kho hàng.
- Ray trượt chịu tải tốt, chống ăn mòn, phù hợp môi trường khắc nghiệt.
3. Điểm mạnh của thanh ray trượt TLV43
- Độ chính xác cao: TLV43 thuộc dòng ray dẫn hướng tuyến tính, sử dụng bi trượt giúp chuyển động mượt mà, ổn định và chính xác.
- Chịu tải tốt: Được chế tạo từ thép cường lực, có khả năng chịu tải trọng động và tĩnh lớn, phù hợp cho máy CNC, robot công nghiệp, dây chuyền tự động.
- Độ bền cao: Bề mặt ray được xử lý chống mài mòn và ăn mòn, đảm bảo tuổi thọ lâu dài ngay cả trong môi trường khắc nghiệt.
- Thiết kế chắc chắn: Kích thước ray 43 mm, cấu trúc vuông vững chắc, giúp giảm rung lắc khi vận hành.
- Ứng dụng đa dạng: Sử dụng trong cơ khí chính xác, sản xuất tự động, thiết bị công nghiệp nặng, và hệ thống robot.
4. Điểm yếu của thanh ray trượt TLV43
- Giá thành cao: So với các loại ray trượt thông thường, TLV43 có chi phí đầu tư lớn hơn do thiết kế và vật liệu cao cấp.
- Khối lượng nặng: Ray thép cường lực với kích thước lớn khiến tổng trọng lượng cao hơn, khó khăn trong lắp đặt.
- Yêu cầu bảo trì: Cần bôi trơn và vệ sinh định kỳ để duy trì độ chính xác và tuổi thọ, đặc biệt trong môi trường bụi bẩn hoặc ẩm ướt.
- Lắp đặt phức tạp: Đòi hỏi kỹ thuật cao để đảm bảo độ thẳng và độ chính xác khi lắp đặt, nếu không sẽ ảnh hưởng đến hiệu suất.
- Không linh hoạt về hành trình: Khác với ray ống lồng (telescopic), TLV43 chỉ cho phép chuyển động trong phạm vi chiều dài ray, không mở rộng vượt quá kích thước ban đầu.
📌 Kết luận
thanh ray trượt TLV43 là lựa chọn tối ưu cho các ứng dụng cần mở rộng chiều dài, chịu tải lớn và hoạt động trong không gian hẹp. Tuy nhiên, người dùng cần cân nhắc chi phí, khối lượng và yêu cầu bảo trì khi triển khai trong thực tế.
5. Liên hệ.
Các bạn có thể tham khảo thêm sản phẩm bằng cách nhấp vào : CATALOGUE
Hãy liên hệ CTI SUPPLY – nhà phân phối Rollon tại Việt Nam để được hỗ trợ kỹ thuật và gửi báo giá nhanh nhất. Đội ngũ CTI SUPPLY rất hân hạnh được hỗ trợ quý khách hàng! Hotline: 0906.494.486 ; Email: [email protected]
