Trong các hệ thống dẫn hướng tuyến tính công nghiệp, con trượt bi NADELLA TA4GLA19.06UU là linh kiện chuyên dụng được thiết kế tối ưu cho các ứng dụng tải nhẹ đến trung bình, yêu cầu tốc độ di chuyển cao và độ ồn thấp. Bài viết này sẽ tổng hợp các thông tin chi tiết về đặc tính kỹ thuật, nguyên lý hoạt động, cũng như phân tích điểm mạnh và điểm yếu của thiết bị. Đồng thời, giới thiệu về CTI Supply – đại lý phân phối chính thức của NADELLA tại Việt Nam, đơn vị chuyên cung cấp sản phẩm với giá cả cạnh tranh kèm dịch vụ hỗ trợ kỹ thuật chuyên sâu.
1. Tổng Quan Về Sản Phẩm TA4GLA19.06UU.

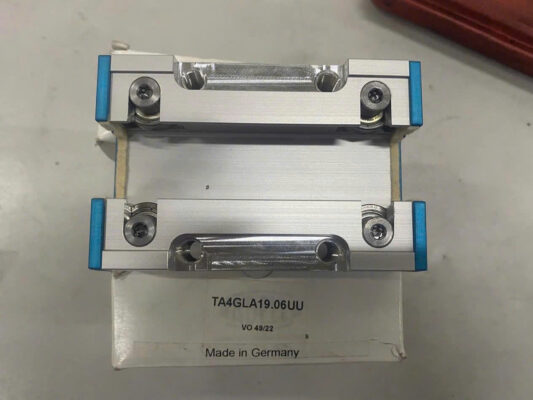

Con trượt bi NADELLA TA4GLA19.06UU thuộc dòng sản phẩm dẫn hướng tuyến tính sử dụng cơ cấu con lăn (roller guide) kết hợp thân nhôm siêu nhẹ. Đây là dòng linh kiện thường được tích hợp trong hệ thống Flexi-Line hoặc các ray dẫn hướng hệ FWN của Nadella.
Khác với các loại con trượt sử dụng hệ thống bi tuần hoàn (recirculating ball bearings) truyền thống, TA4 GLA 19.06UU sử dụng hệ thống 4 con lăn dẫn hướng độc lập (ký hiệu “TA4”) được gắn trên một khối đế bằng hợp kim nhôm. Chi tiết đặc biệt “UU” trong mã TA4GLA19.06UU chỉ định rằng sản phẩm được trang bị hệ thống phớt chắn bụi hai lớp ở cả hai đầu, giúp giữ lại chất bôi trơn bên trong và ngăn chặn mạt vụn từ môi trường bên ngoài. Đây là sự lựa chọn lý tưởng cho các hệ thống yêu cầu độ ma sát thấp, tốc độ cao và khả năng chống mài mòn bền bỉ.
2. Đặc Tính Kỹ Thuật Chuyên Sâu.
Điểm làm nên sự khác biệt của con trượt bi TA4GLA19.06UU nằm ở các đặc tính kỹ thuật được tính toán và chế tạo vô cùng chuẩn xác:
-
Vật liệu chế tạo siêu nhẹ: Thân của con trượt bi được làm từ hợp kim nhôm ép đùn và Anodized hóa (Anodized aluminum body). Nhờ đó, trọng lượng của TA4 GLA 19.06UU nhẹ hơn tới 45% so với các dòng con trượt bằng thép đặc nguyên khối. Điều này giúp giảm thiểu đáng kể lực quán tính khi vận hành, từ đó giảm tải cho động cơ truyền động và tối ưu hóa hệ thống điều khiển.
-
Hệ thống con lăn dẫn hướng (Guide Rollers): Bao gồm 4 con lăn bằng thép chịu lực (bearing steel) được tôi cứng và mài bóng bề mặt. Các con lăn này có cấu hình rãnh chữ V hoặc vòm Gothic để ôm sát hoàn hảo vào mặt thanh ray.
-
Cơ chế điều chỉnh độ rơ (Preload Adjustment): Trong số 4 con lăn của TA4GLA19.06UU, có 2 con lăn cố định (concentric) và 2 con lăn lệch tâm (eccentric). Thông qua các bulong định vị, kỹ thuật viên có thể dễ dàng xoay chốt lệch tâm để điều chỉnh lực ép của con lăn lên thanh ray, thiết lập tải trọng đặt trước (preload) nhằm loại bỏ hoàn toàn độ rơ (backlash) của hệ thống.
-
Hệ thống phớt bảo vệ (UU Seals): Hai đầu của con trượt được tích hợp tấm chắn bằng nỉ tẩm dầu (oil-soaked felt seals) hoặc gioăng tiêu chuẩn. Cơ cấu này không chỉ gạt sạch bụi bẩn trên thanh ray khi di chuyển mà còn liên tục cung cấp một màng mầu bôi trơn siêu mỏng, giúp sản phẩm gần như không cần bảo dưỡng thường xuyên (Maintenance-free).
2.1. Thông Số Kỹ Thuật Tham Khảo.
-
Mã sản phẩm: TA4GLA19.06UU (hoặc TA4 GLA 19.06UU)
-
Thương hiệu: NADELLA
-
Loại cơ cấu: Con trượt bi dẫn hướng bằng con lăn (Roller Carriage)
-
Số lượng con lăn: 4 bánh (2 tâm cố định, 2 lệch tâm điều chỉnh độ rơ)
-
Vật liệu thân (Body): Hợp kim nhôm Anodized chống ăn mòn
-
Cơ cấu che bụi: Tiêu chuẩn UU (Phớt chắn bụi hai đầu khép kín)
-
Khả năng tương thích: Chuẩn kích thước DIN 645 (tương thích mạnh với hệ ray nhôm FWN)
-
Trọng lượng trung bình: ~0.3 – 0.4 kg
-
Vận tốc vận hành tối đa: Có thể đạt từ 8 m/s – 10 m/s (cao hơn nhiều so với hệ bi tuần hoàn)
3. Nguyên Lý Hoạt Động.
Nguyên lý hoạt động của TA4GLA19.06UU dựa trên chuyển động lăn của các bánh xe trên bề mặt ray dẫn hướng thay vì sự trượt của các viên bi nhỏ rải đều bên trong rãnh.
Khi động cơ truyền lực kéo, thân con trượt sẽ di chuyển dọc theo thanh ray. Bốn con lăn của TA4 GLA 19.06UU sẽ lăn bám sát vào các cạnh mài vát của ray. Nhờ thiết kế 2 con lăn lệch tâm đã được siết chặt lực ép từ trước, khe hở giữa con trượt và ray bị triệt tiêu, tạo ra một đường chạy tịnh tiến thẳng tắp và ổn định. Lực ma sát sinh ra lúc này là ma sát lăn ở tâm trục con lăn, rất nhỏ, giúp con trượt bi đạt được tốc độ cực kỳ cao mà không bị quá nhiệt, hạn chế triệt để rủi ro “kẹt bi” như các cơ cấu truyền thống.
4. Điểm Mạnh Và Điểm Yếu.
Để có cái nhìn khách quan trước khi đầu tư vào mã TA4GLA19.06UU, bạn cần nắm rõ các ưu và nhược điểm sau:
4.1.Điểm mạnh:
-
Tốc độ và gia tốc vượt trội: Thiết kế con lăn tiếp xúc ngoài cho phép hệ thống di chuyển với tốc độ rất cao, phù hợp với các dây chuyền lắp ráp tự động tốc độ cao.
-
Hoạt động êm ái, độ ồn thấp: Ma sát lăn giúp TA4 GLA 19.06UU vận hành cực kỳ mượt mà, triệt tiêu tiếng ồn lạo xạo.
-
Kháng bụi và làm việc được trong môi trường khắc nghiệt: Các bánh lăn có kích thước lớn, kết hợp với phớt UU giúp hệ thống gạt bỏ mạt kim loại, bụi công nghiệp rớt trên đường ray một cách dễ dàng.
-
Trọng lượng nhẹ, tiết kiệm năng lượng: Giảm tải trọng cơ khí, tối ưu chi phí đầu tư công suất động cơ.
4.2.Điểm yếu:
-
Khả năng chịu tải trọng siêu nặng (Heavy-load) hoặc lực momen uốn đa chiều không thể so sánh bằng các dòng con trượt thép khối chuyên dụng. Sản phẩm thiên về ứng dụng tải nhẹ, tải trung bình.
-
Cần sử dụng đồng bộ với các loại ray dẫn hướng tương thích của NADELLA (như dòng FWN) để phát huy tối đa thông số định mức.
5. Ứng Dụng Trong Thực Tế.
Với những đặc tính kỹ thuật ưu việt, con trượt bi NADELLA TA4GLA19.06UU được ứng dụng rộng rãi trong:
-
Cánh tay robot và cơ cấu gắp thả (Pick & Place Systems): Nơi yêu cầu tốc độ di chuyển cực nhanh và momen quán tính thấp.
-
Máy đóng gói bao bì tự động: Môi trường sản xuất liên tục, yêu cầu bộ dẫn hướng ít bảo trì và chạy êm.
-
Máy in công nghiệp, máy đo lường: Yêu cầu chuyển động tuyến tính độ nét cao, không có độ rơ để đảm bảo sai số ở mức nhỏ nhất.
-
Thiết bị y tế và dược phẩm: Môi trường yêu cầu linh kiện trơn tru, sạch sẽ, không văng mỡ bôi trơn hay phát sinh mạt kim loại.
6. CTI Supply – Đại Lý Phân Phối Chính Thức.
Để đảm bảo mua đúng con trượt bi TA4 GLA 19.06UU chính hãng với đầy đủ các chính sách bảo hành, bạn cần tìm đến các đại lý ủy quyền uy tín. Tại thị trường Việt Nam, Công ty CTI Supply tự hào là đại lý phân phối chính thức của thương hiệu NADELLA.
Khi lựa chọn CTI Supply, quý khách hàng không chỉ nhận được sản phẩm TA4GLA19.06UU chất lượng, nguồn gốc xuất xứ rõ ràng mà còn được hưởng nhiều dịch vụ vượt trội:
-
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm của CTI Supply luôn sẵn sàng tính toán tải trọng và đưa ra giải pháp thiết kế tối ưu nhất cho hệ thống máy móc của bạn.
-
Tư vấn nhiệt tình: Giải đáp các vấn đề lắp đặt, cách căn chỉnh chốt lệch tâm và bảo trì định kỳ.
-
Giá cả cạnh tranh: Nhập khẩu trực tiếp không qua trung gian giúp tối ưu hóa chi phí đầu tư.
