Trong ngành công nghiệp tự động hóa và cơ khí chính xác, việc lựa chọn hệ thống dẫn hướng đóng vai trò quyết định đến hiệu suất và độ bền của máy móc. Bạc đạn trượt ROLLON NSW28-3-Z nổi lên như một lựa chọn hàng đầu nhờ thiết kế thông minh và khả năng vận hành bền bỉ trong các môi trường khắc nghiệt.
Bài viết này sẽ cung cấp cái nhìn chi tiết về sản phẩm, từ đặc tính kỹ thuật đến ứng dụng thực tế, giúp bạn hiểu rõ tại sao đây là linh kiện không thể thiếu cho hệ thống của mình.

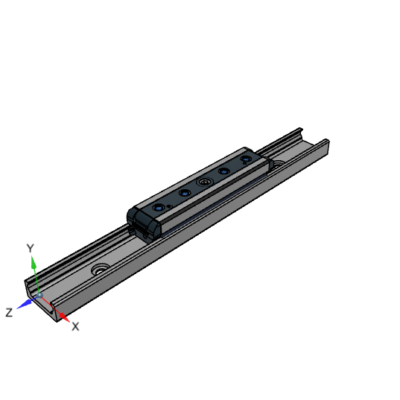

1. Tổng quan về sản phẩm Bạc đạn trượt ROLLON NSW28-3-Z.

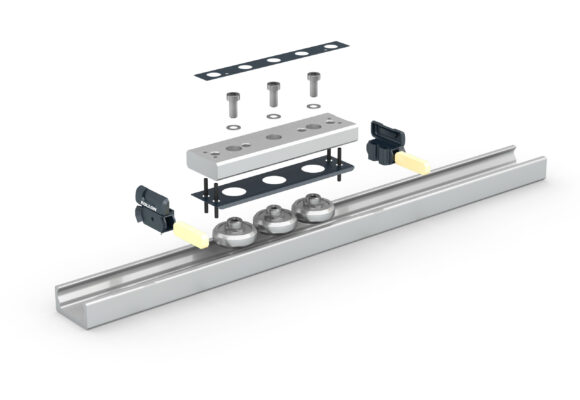

Bạc đạn trượt ROLLON NSW28-3-Z là dòng con trượt (slider) thuộc hệ thống Compact Rail của thương hiệu ROLLON (Italy) – một thành viên của tập đoàn Timken danh tiếng. Đây là hệ thống dẫn hướng tuyến tính bằng con lăn (roller) thay vì bi (ball), giúp giảm ma sát tối đa và tăng tốc độ di chuyển.
Mã sản phẩm NSW28-3-Z được cấu tạo đặc biệt:
-
NSW: Dòng con trượt có thân bằng thép cứng, được thiết kế để chịu tải trọng cao.
-
28: Kích thước tương ứng với khổ ray 28mm.
-
3: Số lượng con lăn bên trong con trượt (thường là 3 con lăn để đảm bảo độ cân bằng).
-
Z: Hệ thống gạt bụi và phớt bảo vệ giúp con trượt hoạt động tốt trong môi trường bụi bẩn.
2. Nguyên lý hoạt động của NSW28-3-Z.

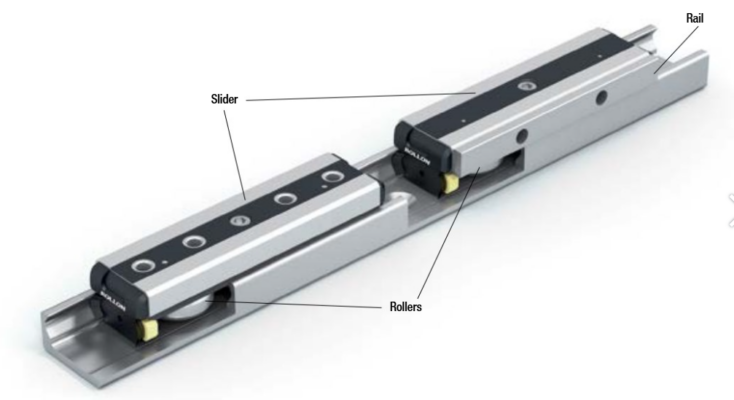

Khác với các dòng bạc đạn trượt bi truyền thống, bạc đạn trượt ROLLON dòng NSW hoạt động dựa trên nguyên lý các con lăn chạy dọc theo rãnh dẫn hướng của ray. Các con lăn này được bố trí so le hoặc theo góc nghiêng để triệt tiêu độ rơ và tăng khả năng tự căn chỉnh.
Khi con trượt di chuyển, các con lăn xoay quanh trục cố định bên trong thân thép, giúp chuyển động trở nên mượt mà, êm ái ngay cả khi ray có sai lệch nhẹ về độ song song. Điều này làm giảm đáng kể thời gian lắp đặt và căn chỉnh cơ khí.
3. Đặc tính kỹ thuật chi tiết.
Để đánh giá chính xác hiệu quả của NSW28-3-Z, hãy cùng điểm qua các thông số kỹ thuật ấn tượng của dòng sản phẩm này.
3.1. Thông số vận hành cơ bản.
Các thông số này xác định giới hạn làm việc của con trượt trong môi trường công nghiệp:
-
Tốc độ di chuyển tối đa: Sản phẩm đạt tốc độ lên tới 9 m/s. Đây là tốc độ rất cao so với các dòng dẫn hướng bi thông thường, phù hợp cho các ứng dụng cần chu kỳ làm việc nhanh (fast cycle times).
-
Gia tốc tối đa: Khả năng tăng tốc đạt 20 m/s^2, đảm bảo đáp ứng tốt các chuyển động dừng/chạy liên tục.
-
Dải nhiệt độ hoạt động: Con trượt vận hành ổn định trong môi trường từ -20°C đến +120°C. Khả năng chịu nhiệt này tốt hơn nhiều so với các con trượt sử dụng vòng cách bi bằng nhựa.
-
Kích thước ray tương thích: Được thiết kế chuẩn cho khổ Ray Size 28 (28mm) của dòng Compact Rail.
3.2. Khả năng chịu tải trọng và Momen xoắn.
Đây là yếu tố quan trọng nhất để kỹ sư tính toán độ bền của máy. Các giá trị dưới đây là giá trị tiêu chuẩn cho một con trượt đơn:
-
Tải trọng động: Khả năng chịu lực khi di chuyển liên tục đạt khoảng 4,300 N.
-
Tải trọng tĩnh hướng tâm: Khả năng chịu lực nén từ trên xuống khi đứng yên đạt từ 2,500 N đến 3,000 N (tùy thuộc vào loại Ray kết hợp).
-
Tải trọng dọc trục: Khả năng chịu lực xô dọc thân đạt khoảng 1,300 N.
-
Momen xoắn trục X: Khả năng chống lật ngang là 24 Nm.
-
Momen xoắn trục Y: Khả năng chống lật dọc là 80 Nm.
-
Momen xoắn trục Z: Khả năng chống xoay là 40 Nm.

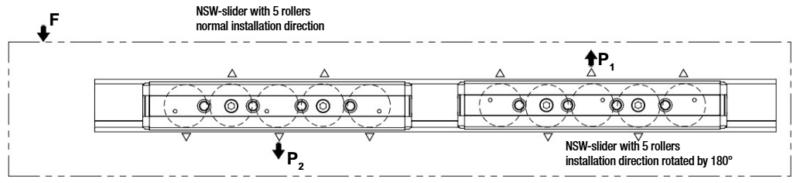

Lưu ý kỹ thuật: Trong thực tế, các kỹ sư thường sử dụng ít nhất 2 con trượt trên 1 thanh ray hoặc hệ thống 2 ray song song, khi đó khả năng chịu tải của hệ thống sẽ tăng lên gấp nhiều lần so với thông số của 1 con trượt đơn lẻ nêu trên.
3.3. Vật liệu và Tiêu chuẩn chế tạo.
-
Thân con trượt: Chế tạo từ thép carbon dập nguội, bề mặt được mạ kẽm điện phân (Electrolytic Zinc-plating) theo tiêu chuẩn chống ăn mòn ISO 2081. Lớp mạ này giúp sản phẩm không bị rỉ sét trong môi trường độ ẩm thông thường.
-

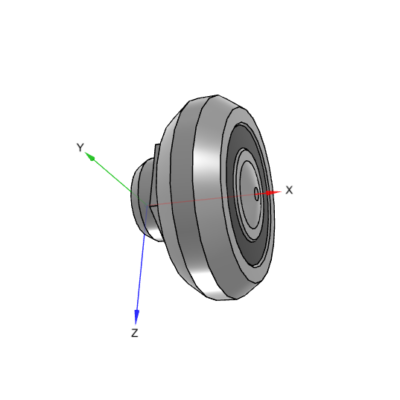

Con lăn (Rollers): Được làm từ thép vòng bi 100Cr6 (tương đương AISI 52100). Đây là loại thép có độ cứng rất cao, được tôi luyện toàn phần và mài chính xác biên dạng tiếp xúc (Gothic arch) để tối ưu hóa sự lăn trượt trên ray.
-
Phớt chắn bụi: Làm từ vật liệu Polyamide kết hợp nỉ hoặc cao su kỹ thuật chịu dầu, chống mài mòn.
3.4. Đặc điểm lắp đặt đặc biệt.
-
Cơ chế tự căn chỉnh (Self-aligning): Điểm đặc biệt nhất của NSW28-3-Z là khi kết hợp với các thanh ray kiểu T (T-rail) và U (U-rail), nó cho phép hệ thống tự lựa để bù đắp sai số. Điều này có nghĩa là hai thanh ray không cần phải song song tuyệt đối (sai số có thể lên đến vài mm) mà con trượt vẫn chạy mượt, không bị kẹt hay quá tải.
-
Điều chỉnh độ rơ (Preload Adjustment): Kỹ thuật viên có thể dùng chìa lục giác để xoay trục của con lăn giữa (con lăn lệch tâm). Việc này giúp tái lập độ cứng vững cho hệ thống sau một thời gian dài sử dụng mà không cần phải thay thế con trượt mới ngay lập tức.
4. Điểm mạnh vượt trội.
Sản phẩm này sở hữu nhiều ưu điểm giúp nó đánh bại các đối thủ trong phân khúc chuyển động tuyến tính:
- Khả năng tự căn chỉnh (Self-aligning).
Đây là đặc sản của ROLLON. Hệ thống Compact Rail cho phép bù đắp các sai lệch về bề mặt lắp đặt hoặc độ không song song của hai đường ray. Điều này giúp giảm áp lực lên con trượt và kéo dài tuổi thọ hệ thống.
- Hoạt động tốt trong môi trường bẩn.
Với thiết kế con lăn lớn và hệ thống gạt bụi (Z-seal), NSW28-3-Z không dễ bị kẹt như bạc đạn bi. Các hạt bụi, phôi kim loại nhỏ sẽ bị gạt sang hai bên thay vì đi vào bên trong rãnh chạy.
- Vận hành êm ái và tốc độ cao.
Sự kết hợp giữa con lăn và rãnh ray được mài chính xác giúp giảm tiếng ồn (low noise) xuống mức tối thiểu, rất phù hợp cho các thiết bị yêu cầu sự yên tĩnh như trong y tế hoặc phòng thí nghiệm.
- Độ bền và tính kinh tế.
Dòng NSW được sản xuất từ thép tôi cao cấp, chống mài mòn cực tốt. Việc bảo trì đơn giản giúp doanh nghiệp tiết kiệm chi phí vận hành lâu dài.
5. Một vài hạn chế cần lưu ý.
Dù sở hữu nhiều ưu điểm, NSW28-3-Z cũng có một số điểm cần cân nhắc:
-
Giá thành: So với các loại bạc đạn trượt bi thông thường của Trung Quốc hay Đài Loan, giá của ROLLON cao hơn. Tuy nhiên, giá trị nhận lại về độ bền là hoàn toàn xứng đáng.
-
Độ rơ cơ khí: Mặc dù đã được tối ưu, nhưng nếu so với dòng dẫn hướng bi độ chính xác cực cao (Linear Guide Class P), dòng con lăn có thể có độ rơ danh định nhẹ để phục vụ tính năng tự căn chỉnh.
6. Ứng dụng.
Nhờ những đặc tính ưu việt, bạc đạn trượt ROLLON NSW28-3-Z được ứng dụng rộng rãi trong:
-
Máy cắt Laser, Plasma: Yêu cầu tốc độ cao và khả năng chống bụi bẩn.
-
Cửa tự động: Cửa tàu hỏa, cửa xe bus hoặc cửa phòng sạch cần sự êm ái.
-
Ngành y tế: Các hệ thống di chuyển giường bệnh, máy quét CT/MRI.
-
Đóng gói và kho bãi: Hệ thống tay máy robot, kệ kho tự động (shuttle).
-
Công nghiệp hàng không: Các chi tiết trượt trên ghế máy bay hoặc khoang hành lý.
7. CTI Supply – Đại lý cung cấp Bạc đạn trượt ROLLON uy tín tại Việt Nam.
Việc tìm kiếm một địa chỉ cung cấp sản phẩm ROLLON chính hãng với đầy đủ giấy tờ (CO/CQ) và hỗ trợ kỹ thuật chuyên sâu là điều rất quan trọng. Công ty CTI Supply tự hào là đơn vị uy tín hàng đầu, chuyên cung cấp các giải pháp của ROLLON tại thị trường Việt Nam.
-
Đại lý ủy quyền: Đảm bảo sản phẩm chính hãng 100%, nói không với hàng giả, hàng nhái.
-
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư của CTI Supply sẽ tư vấn giúp bạn chọn đúng mã hàng, tính toán tải trọng và hướng dẫn lắp đặt chuẩn xác nhất.
-
Giá cả cạnh tranh: Nhờ mối quan hệ đối tác trực tiếp, CTI Supply mang đến mức giá tốt nhất cho khách hàng dự án và khách lẻ.
-
Giao hàng nhanh chóng: Kho hàng sẵn có các mã phổ biến, giúp giảm thiểu thời gian dừng máy của doanh nghiệp.
-
Chính sách hậu mãi tốt: Bảo hành theo tiêu chuẩn nhà sản xuất và hỗ trợ bảo trì định kỳ.
8. Thông tin liên hệ.
Các bạn có thể tham khảo thêm sản phẩm bằng cách nhấp vào : CATALOGUE
Hãy liên hệ CTI SUPPLY – nhà phân phối Rollon tại Việt Nam để được hỗ trợ kỹ thuật và gửi báo giá nhanh nhất. Đội ngũ CTI SUPPLY rất hân hạnh được hỗ trợ quý khách hàng! Hotline: 0906.494.486 ; Email: [email protected]
