IC 7447 là IC được dùng trong bộ chuyển đổi BCD ở Led 7 thanh hiển thị từ số 0 – số 9. Thông thường, IC 7447 chấp nhận đầu vào là những giá trị nhị phân và BCD sẽ xử lý để led 7 đoạn có thể hiển thị dạng các chữ số. Hôm nay hãy cùng Cti Supply tìm hiểu chi tiết về IC 7447 là gì, những thông số kỹ thuật, sơ đồ chân và nguyên lý hoạt động của loại IC này trong bài viết chia sẻ sau.
Nội dung chính
Tìm hiểu IC 7447 là gì?
IC 7447 hay còn đươc gọi là IC 74LS47, đây là một mạch tích hợp trong dòng IC 74xx được dùng trong máy tính, các bộ đếm kỹ thuật số hay đồng hồ, các thiết bị đo lường,…
IC 7447 được biết đến nhiều khi chúng sử dụng trong bộ giải mã hiển thị của bộ BCD Led 7 thanh và đầu ra là bộ thu mở 15V. Loại IC này được sản xuất trong gói 14 chân. IC 7447 là IC thuộc họ logic sử dụng những cổng logic, flip – flop, bộ đếm. Các tính năng của IC 7447 như:
- Cho dải điện áp rộng hơn
- Người dùng không cần lắp thêm điện trở ở bên ngoài
- Có 4 đầu vào nhưng có đến 7 đầu ra
- Có phần đầu ra bộ thu mở
- Diode kẹp đầu vào do đó nên không cần tốc độ cuối cao
Thông số kỹ thuật
Thông số kỹ thuật của IC 7447 như sau:
- IC được đóng gói với 16 chân trong 1 dòng kép DIP
- Bộ chuyển đổi BCD sang led 7 đoạn, hiển thị giá trị từ 0 đến 9
- Nguồn cấp hoạt động tốt nhất trong khoảng điện áp 5V (có thể giao động từ 4.75V – 5.25V)

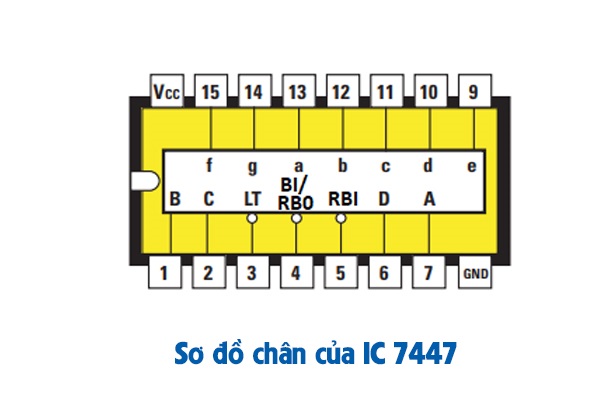

Sơ đồ chân của IC 7447 như thế nào?
- Chân 1, chân 2, chân 6, chân 7 là những đầu vào ứng lần lượt với B, C, D, A
- Chân 9, chân 10, chân 11, chân 12, chân 13, chân 14, chân 15 là những chân đầu ra, chúng sẽ được nối với led 7 thanh
- Chân 8: chân nối đất GND
- Chân 16: chân cấp nguồn Vcc 5V (không cấp quá nguồn 5V để IC có thể hoạt động bình thường)
- Chân 3 LT (Lamp Test) sử dụng để kiểm tra led 7 đoạn. Nếu chân 3 nối mass thì led sẽ sáng cùng lúc 7 đoạn. Chân này chỉ sử dụng để kiểm tra xem led 7 thanh có bị hỏng tại đoạn nào hay không.
- Chân 4 BI/RB0 được nối với mức cao (khi bị nối với mức thấp thì toàn bộ đèn sẽ không sáng được)
- Chân 5 RBI được nối với mức cao
Nguyên lý hoạt động
A, B, C, D (nối với vi xử lý, mạch số counter,…). BI/RBO, RBI, LT (chân điều khiển của IC 7447, tùy thuộc vào nhu cầu mà sẽ có kiểu nối khác nhau). Các chân QA, QB, QC, QD, QE, QF, QG sẽ nối lần lượt với chân a, b, c, d, e, f, g của led 7 thanh.
Cách thức hoạt động của IC 7447 trong mạch sẽ như sau:
- Các chân A, B, C, D: Đầu vào của 7447, nhận các giá trị nhị phân (BCD) từ 0 đến 15, tương ứng với mỗi giá trị nhận được sẽ giải mã 1 đầu ra Q tương ứng.
- Chân QA – QG : đươc nối trực tiếp LED 7 thanh trong đó QA=a, QB=b, QC=c, QD=d, QE=e, QF=f, QG=g. Giá trị hiển thị trên LED 7 thanh sẽ phụ thuộc vào giá trị đầu vào của các mạch.
IC 7447 thường được dùng ở 4 chế độ hoạt động là:
- Sáng bình thường đủ các trạng thái từ 0 đến 9 (chế độ thường dùng nhất). Chân BI/RBO phải bỏ trống hoặc là được nối lên mức cao, chân RBI phải bỏ trống hoặc được nối lên mức cao, chân LT phải bỏ trống hoặc phải nối lên mức cao.
- Chân BI/RBO khi nối xuống mức thấp thì tất các các đoạn của LED sẽ đều không sáng dù trạng thái của các ngõ vào còn lại như thế nào.
- Bỏ trạng thái số 0 (khi BCD tại ngõ vào bằng 0 thì tất cả các đoạn của LED 7 đoạn sẽ đều tắt). Chân RBI nằm ở mức thấp và chân BI/RBO phải được bỏ trống (đóng vai trò như một ngõ ra).
- Chân BI/RBO phải bỏ trống hoặc được nối lên mức cao và chân LT phải được nối xuống mức thấp. Tất cả các thanh của LED 7 đoạn sẽ đều sáng, bất chấp các ngõ vào BCD khác như thế nào. Được sử dụng để Kiểm tra các đoạn của LED 7 đoạn xem liệu còn sáng hay không.
Trên đây là những thông tin chia vẻ về IC 7447, hi vọng đã giúp bạn hiểu rõ hơn về loại IC này để biết cách ứng dụng tốt chúng vào thiết bị, mạch điện sử dụng cho quá trình làm việc. Đừng quên đón đọc thêm nhiều bài viết chia sẻ thú vị khác tại trang của Cti Supply bạn nhé!
